C5CG28F1 - 307

KI- ÉS BESZERELÉS SZÉLVÉDO

1 - CÉLSZERSZÁM

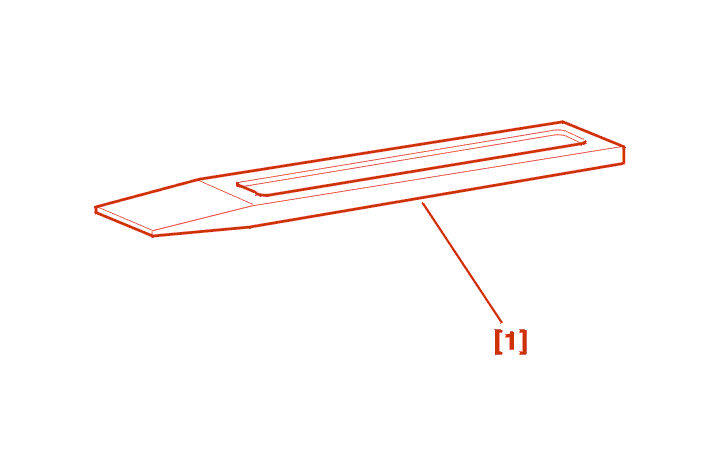

[1] (-).1349-H kárpitmegbontó szerszám .

2 - SZÜKSÉGES ALKATRÉSZEK

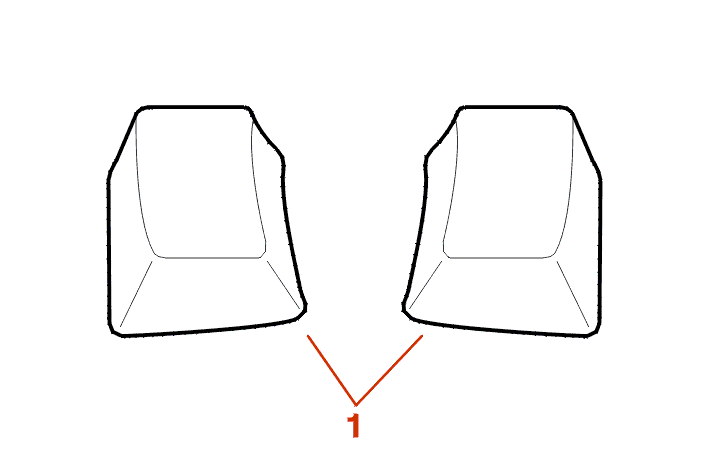

(1) (X 2) alsó ékek .

MEGJEGYZÉS : a szélvédőüveggel együtt kerül szállításra .

3 - KISZERELÉS

Szerelje ki :

MEGJEGYZÉS : egy megvilágítással rendelkező tükörrel felszerelt napellenző esetében , a beszereléshez készítsen elő egy vezeték - átvezetőt .

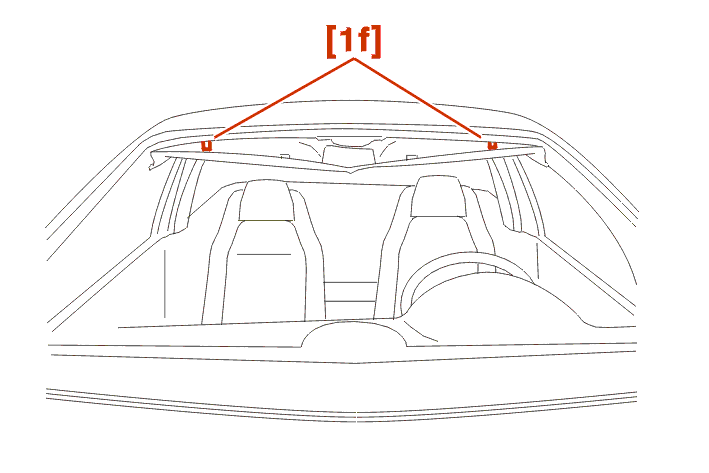

TEGYE HELYÉRE A 2 DARAB (1F) ÉKET, HOGY ELTÁVOLÍTHASSA A TETŐKÁRPITOT .

SZERELJE KI AZ ABLAKTÖRLŐ KARJAIT .


Szerelje ki :

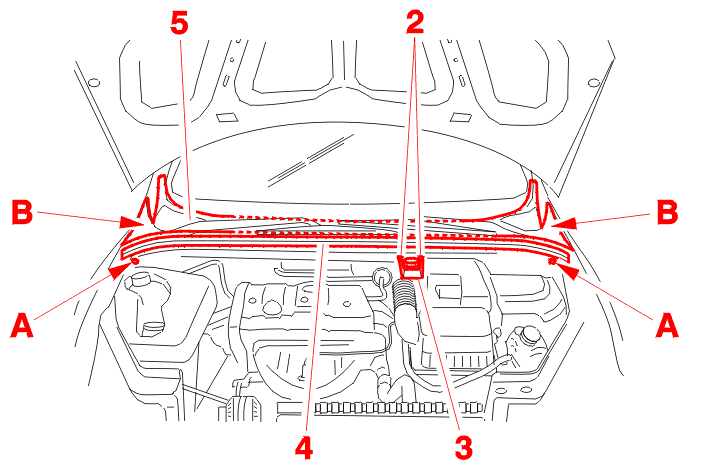

Szerelje ki a szélvédő-alj (6) profiljait .

RÖGZÍTSE A [1E] KIVÁGÓ HUZALT A (7) RÖGZÍTÉSRE .

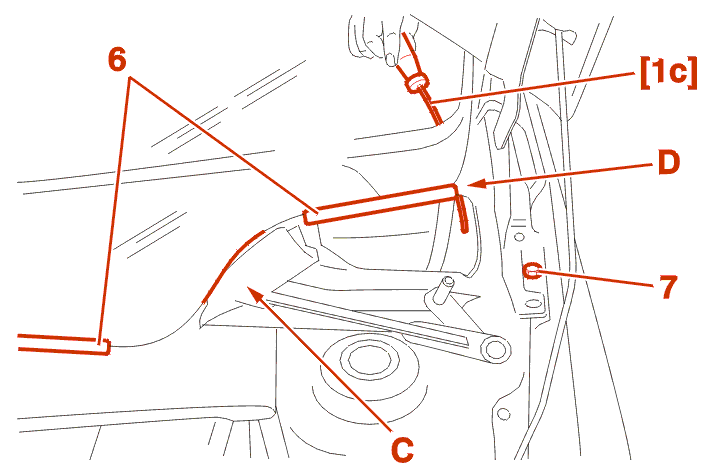

Minden egyes oldalon : Helyezzen szigetelőszalag a (C) -ban, hogy megvédje a horonyt .

SZÚRJUK ÁT A [1C] ÁRRAL A RAGASZTÓCSÍKOT BELÜLRŐL KIFELÉ A (D) - BAN .

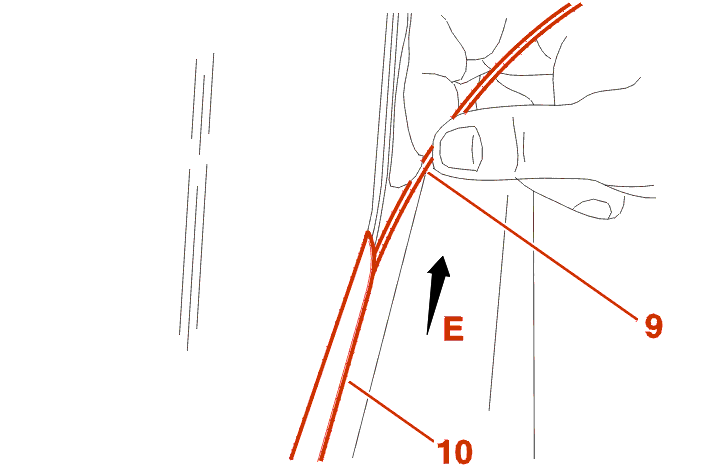

ELOÍRÁS : vezesse át a (9) kivágóhuzalt a (10)szélvédő tömítése alatt a (E) szerint, a teljes kerületen .

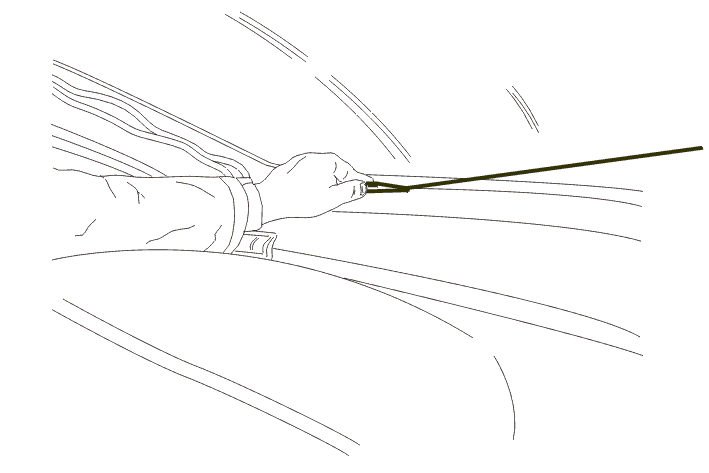

FŰZZE BE A KIVÁGÓHUZALT A [1C] ÁRBA ÉS VEZESSE A BELSŐ RÉSZ FELÉ ( KÖRÜLBELÜL 50 CM - T ) .


FIGYELEM : a kivágóhuzal feszítése során , győződjön meg a huzal hátsó szélvédő alatti megfelelő elhelyezkedéséről .

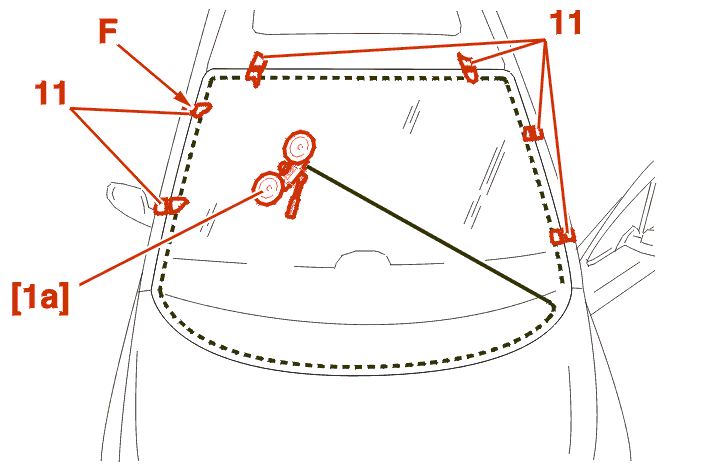

MEGJEGYZÉS : a szélvédő újrafelhasználása esetén, helyezzen fel (11) szigetelőszalag-darabokat, melyek a visszaszereléskor jelölésként szolgálnak, vágja el a (F) -ban .

RÖGZÍTSE A KIVÁGÓHUZAL MÁSIK VÉGÉT A [1A] TEKERCSELŐSZERKEZETBE .


ELOÍRÁS : helyezze a [1] eszközt a kivágóhuzal és a műszerfal közé, hogy megvédje ez utóbbit, a szélvédő-alj kivágásánál .

Kezdje el a kivágást a szélvédő alsó részén .

FIGYELEM : ennek a résznek a kivágása külön figyelmet igényel ; a szélvédő alsó részét 2 ragasztócsík rögzíti, ezért tehát vigyáznia kell, hogy ne szakítsa el a kivágóhuzalt .

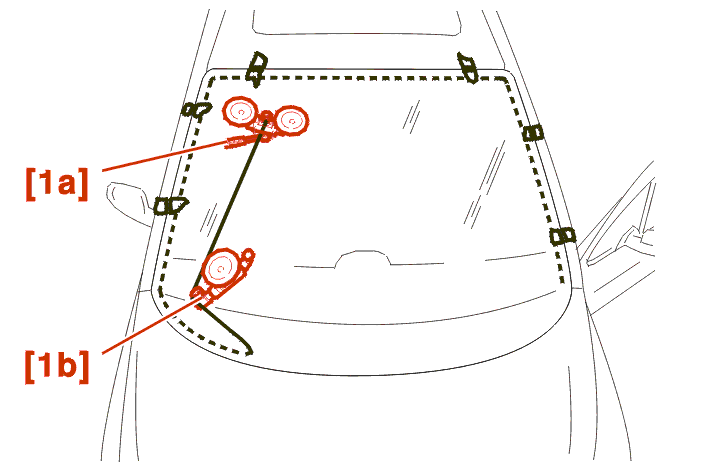

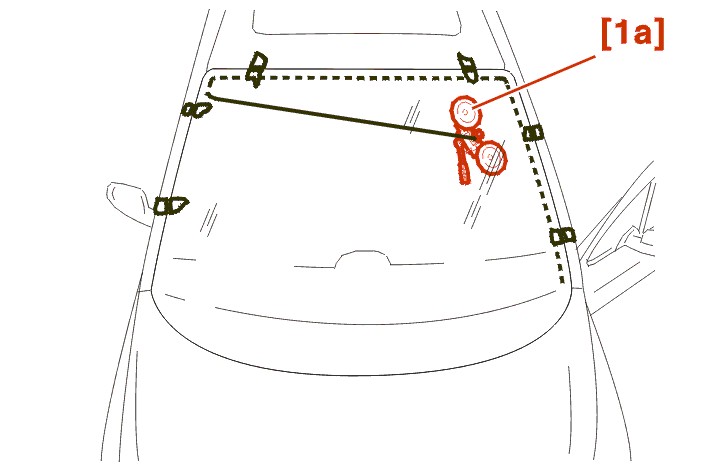

RÖGZÍTSE A [1A] SZERSZÁMOT .

HELYEZZE ÁT A [1B] SZERSZÁMOT .

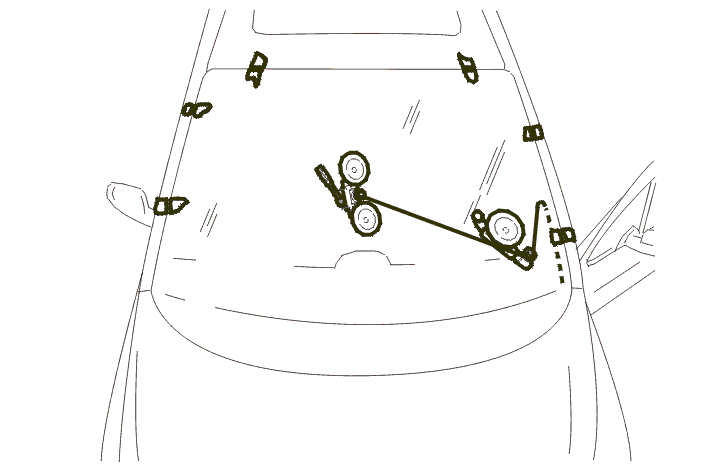

Amikor a huzal már nincs megvezetve, helyezze át a szerszámokat .


Folytassa a vágást .

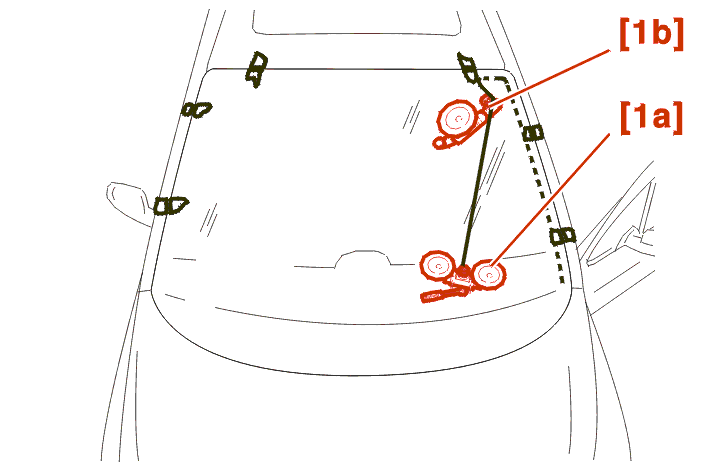

HELYEZZE ÁT A [1A] - [1B] SZERSZÁMOKAT .

Tartsa be a huzal elvezetését .

Folytassa a vágást .


Folytassa a vágást .

SZERELJE KI A SZÉLVÉDŐT A [4] TAPADÓKORONGOK SEGÍTSÉGÉVEL .

4 - BESZERELÉS

ELOÍRÁS : a szélvédő cseréje esetén szereljen be egy új esőérzékelőt .

4 - 1 - A HORONY ÉS A SZÉLVÉDŐ ELŐKÉSZÍTÉSE

Védje meg a műszerfalat és a gépjármű belsejét .

SZERELJE FEL AZ ELEKTROMOS KÉSRE A [15] 146 SZÁMÚ PENGÉT .

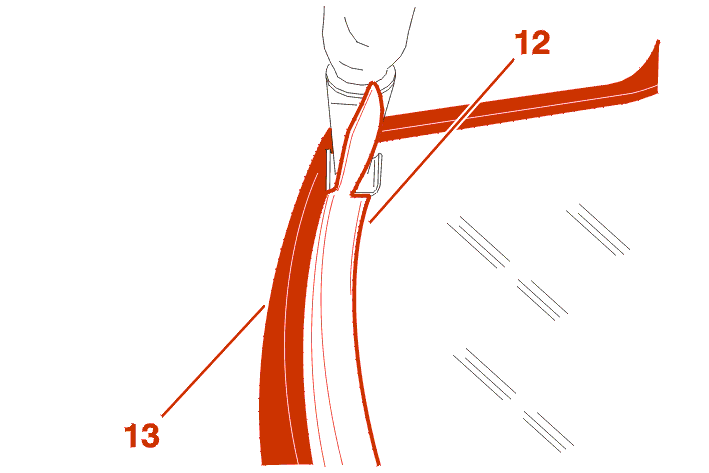

ELOÍRÁS : vágja le a (12) ragasztócsíkot a szélvédőről vigyázva arra, hogy ne sértse meg a (13) szélvédőtömítést .

Vágja le a ragasztócsíkot a horonyról .

Helyezze rá az ablaküveget a szélvédő-keretre .

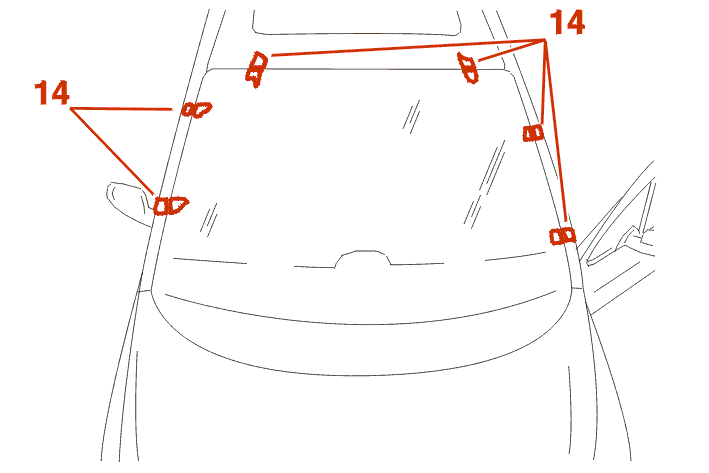

MEGJEGYZÉS : a hátsó szélvédő cseréje esetén központosítsuk azt és helyezzünk el (14) ragasztószalagot a fent bemutatott módon .

Vágja le a szigetelő szalagokat és szerelje ki az ablaküveget .

Végezze el az antikorróziós javításokat .

zsírtalanítsa a hornyot és a szélvédőt a ragasztókészletben található zsírtalanító készítménnyel .

Hagyja száradni 10 percet .

vigye fel a ragasztókészletben található lemezalapozót és üvegalapozót .

4 - 2 - RAGASZTÁS

A szélvédő visszahelyezése esetén : Szerelje be a szélvédő alsó részének profilját, vigyázva a szélvédőn lévő jelölések betartására .

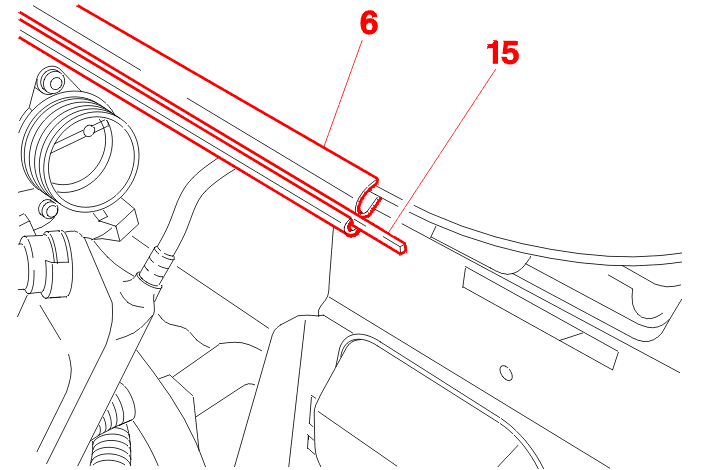

MEGJEGYZÉS : a szélvédő cseréje esetén : a formázott tömítések a szélvédővel együtt kerülnek leszállításra ; távolítsa el a (15) műanyag rúdjait a (6) formázott tömítéseknek .

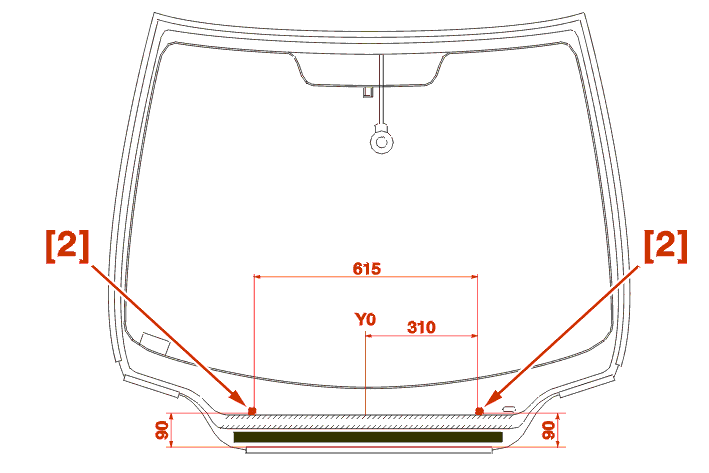

Tegye helyére a 2 éket (1) , 90 mm - re az alsó középső profiltól és 310 mm - re a szélvédő (Y0) szimmetriatengelyétől .


Szerelje fel a kinyomópisztolyra a ragasztóanyagot keverő szerszámot .

vegye a ragasztókészletben található kinyomótoldatot [1] .

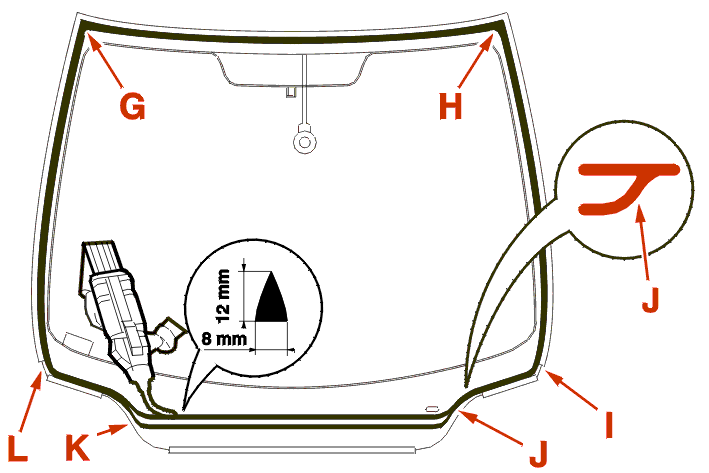

Vágja le a fúvóka toldatát ø 8 mm -re , 12 mm-es hosszúságra ; A [7] KINYOMÓTOLDATOK LEVÁGÁSÁRA SZOLGÁLÓ SPECIÁLIS FOGÓ SEGÍTSÉGÉVEL .

ELOÍRÁS : a ragasztócsíknak semmi estben sem szabad érintenie a szélvédőtömítést .

Vigye fel a ragasztócsíkot :

Helyezzen egy második ragasztócsíkot a (J) ponttól a (K) pontig 56 , mm - re a szélvédő-alj profiljától .

ELOÍRÁS : az utastér megfelelő akusztikájának biztosítása érdekében, a beszereléskor biztosítania kell a 2 ragasztócsíkok tömítettségét; ne vigyen fel anyagfelesleget a (J - K) pontokban, és győződjön meg a ragasztócsíkok párhuzamosságáról .

ELOÍRÁS : a ragasztóanyag üvegre történő felvitele és az üveg behelyezése közötti idő ne haladja meg a 8 percet (gyorsan kötő ragasztóanyagok esetén) .


Helyezze el a szélvédőt a ragasztószalagokra, az alsó részének a motorháztető felé történő megemelésével, hogy ne kerüljön ragasztó a műszerfalra .

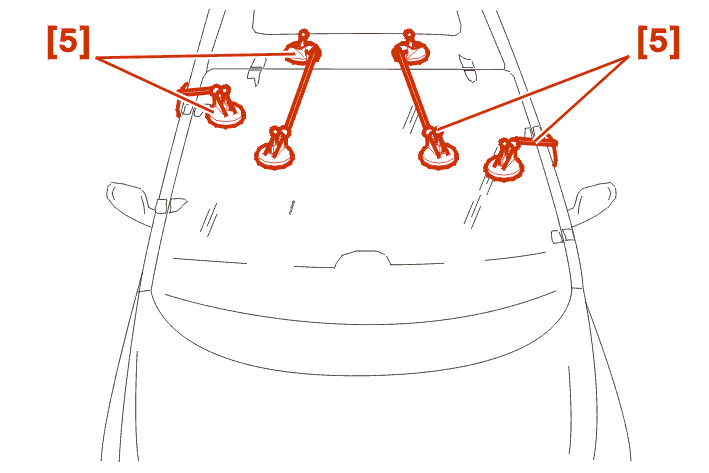

NYOMJA FOLYAMATOSAN A [5] TAPADÓKORONGOK SEGÍTSÉGÉVEL .

Hagyja polimerizálódni 30 percet mielőtt bármilyen műveletet végezne .

Szerelje be az ablaktörlő - kar egységeket a szélvédő (szitanyomatba bepontozott) jelöléseire .

Folytassa a beszerelési műveleteket a kiszerelési műveletekkel ellentétes sorrendben .

Ellenorizze :

Tisztítsa meg az ablaküveget .
