B3CG0WK1 - 307

DEMONTERING - MONTERING BROMSSKÖLD OCH BAKHJULSLAGER

1 - SPECIALVERKTYG

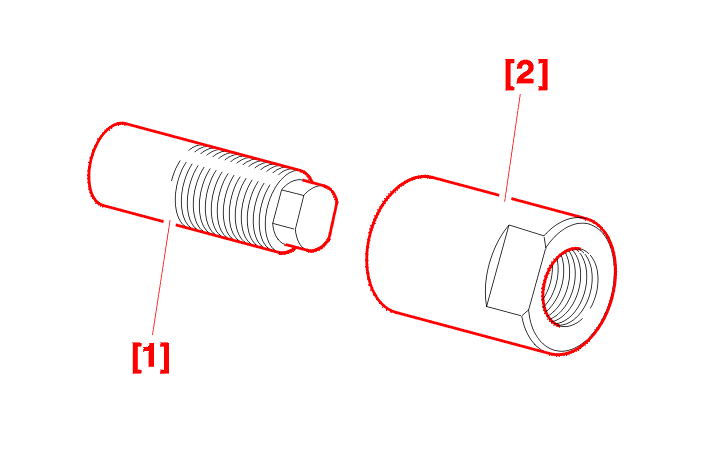

[1] Styrmuff (-).0617-J .

[2] Ring för mutter (-).0617-K .

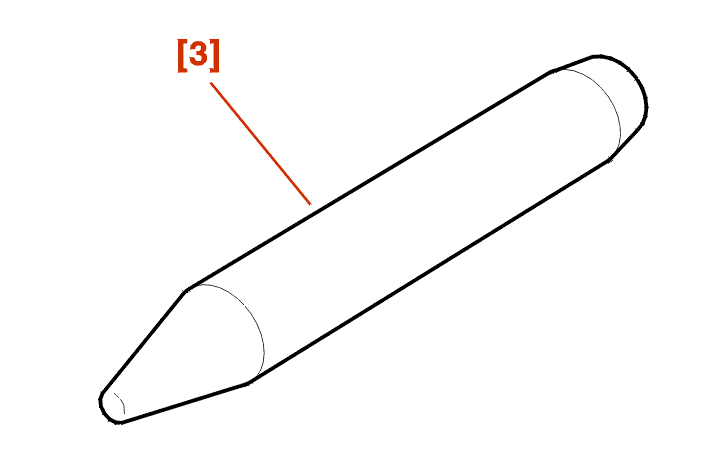

[3] Dorn (-).0526-J .

2 - DEMONTERING

Placera bilen på en körbanelyft .

Lossa hjulet .

Lyft och stöd bilen med bakhjulen hängande .

Demontera hjulet .

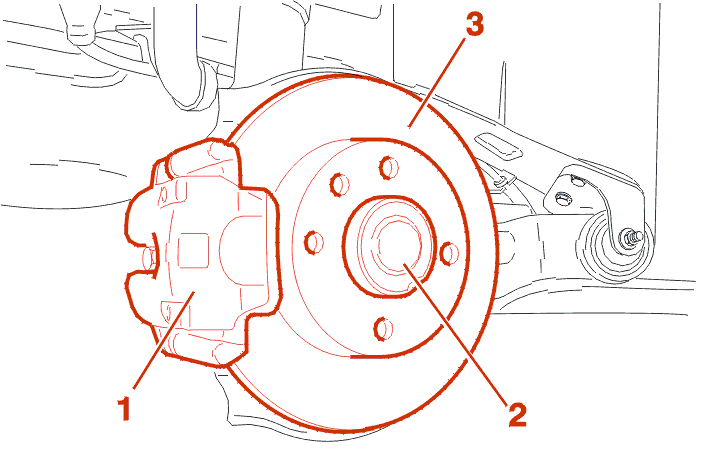

Demontera :

• bromsoket (1) och häng upp det
• koppen (2)
• lamellen (3)
• bromsgivaren

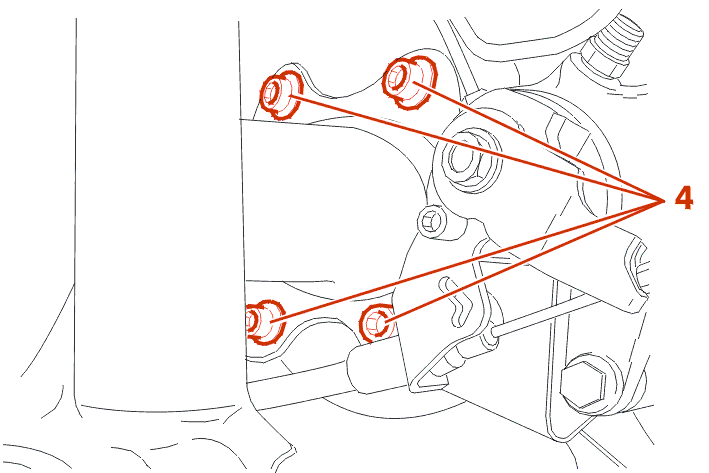

Demontera :

• skruvarna (4)
• bromssköld försedd med bakhjulslager hus

3 - MONTERING

Stryk på skruvarna (4) FREIN FILET .

Sätt fast bromsskölden på svingarmen .

MONTERA HJULNAVET IGEN .

Montera :

• bromsgivaren
• bromsskivan
• bromssadeln (1)
• hjulet

3 - 1 - ÅTDRAGNINGSMOMENT

Fästbult (4) till bromssköld ; 6.3 daNm .

Fästskruv till bricka ; 1 daNm .

Fästskruv till sensor ; 0.8 daNm .

Navmutter ; 21 daNm .

Fästskruv till bromsok ; 5.3 daNm .

Hjulbultar ; 9 daNm .
