B3DJ0AK1 - 307

DEMONTERING - MONTERING BAKRE NAV

1 - SPECIALVERKTYG

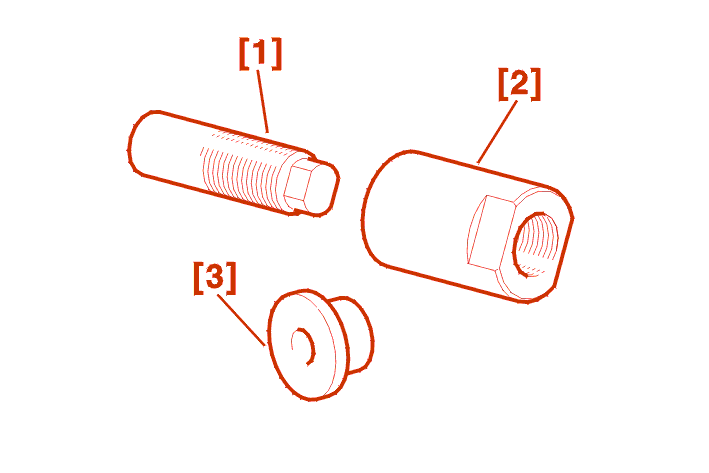

[1] Styrmuff (-).0617-J .

[2] Ring för mutter (-).0617-K .

[3] Fäste(-).0621-E .

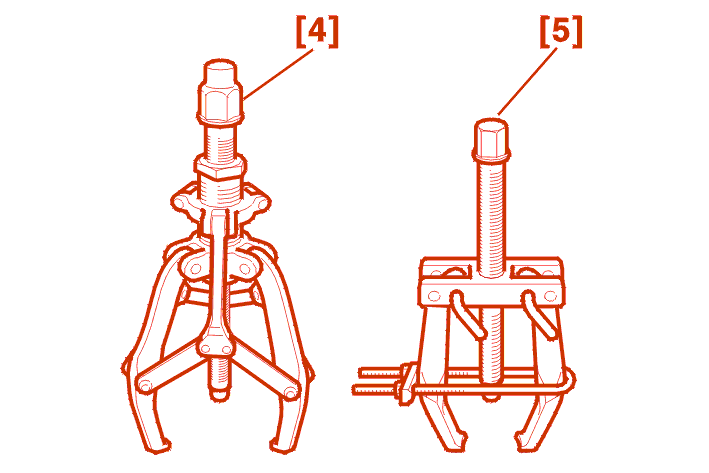

[4] Avdragare FACOM U20 B .

[5] Avdragare FACOM U35 P .

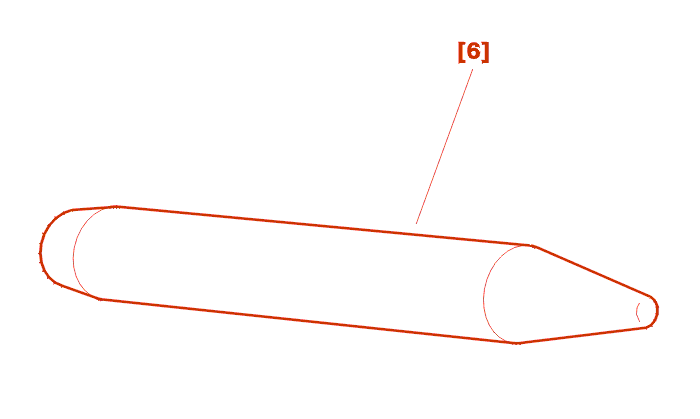

[6] Dorn (-).0526-J .

2 - DEMONTERING

Placera bilen på en körbanelyft med bakhjulen hängande .

Demontera :

• hjulet
• KLOTSARNA
• bromsskivan
• skyddshuven
• navmuttern

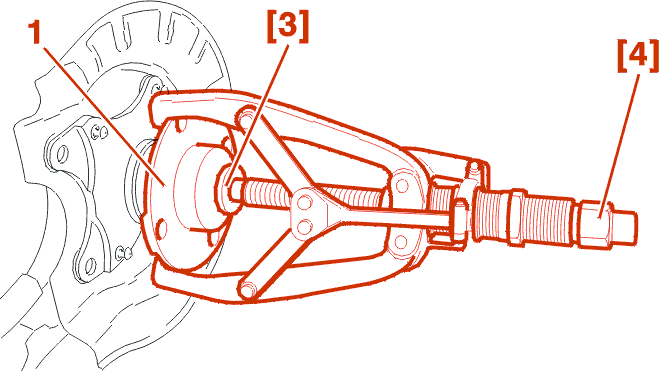

Demontera enheten nav/lager (1) med hjälp av :

• stöddelen [3]
• verktyget [4]

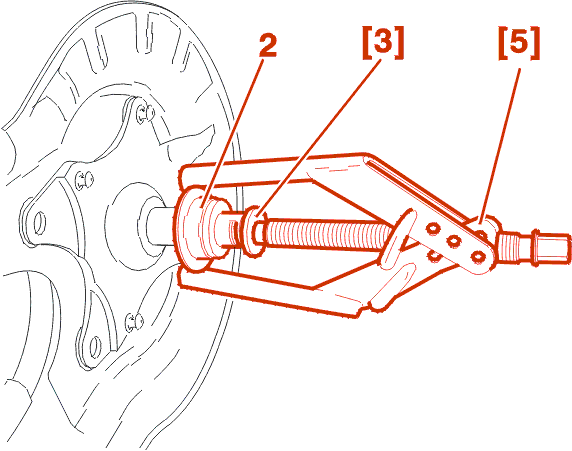

Demontera lager banan (2) med :

• demontera enheten nav/lager (1) med hjälp av [3]
• verktyget [5]

3 - MONTERING

OBSERVERA : navet-lagret är en oskiljbar enhet som därför måste bytas ut systematiskt efter demontering .

Rengör spindeln före monteringen .

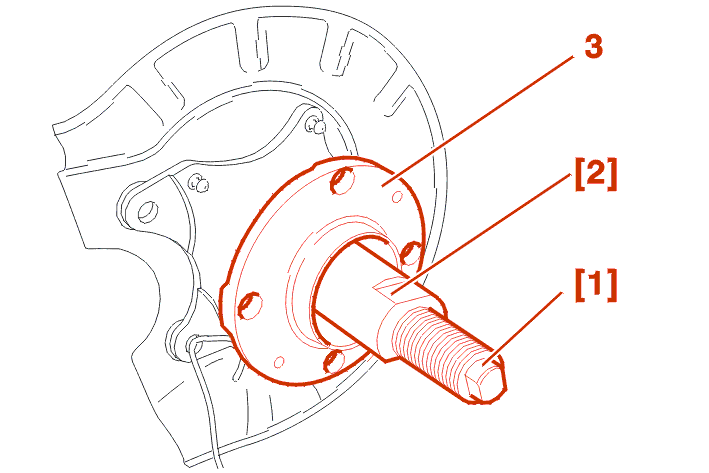

Skruva fast styrmuffen [1] på spindeln .

Sätt en ny enhet nav/lager (3) på styrmuffen [1] .

Skruva på ringen [2] tills nav/lagret(3) är i botten .

Demontera verktygen .

Montera en ny mutter med fastmonterad bricka .

Dra åt muttern till 21 m.dan och blockera den med verktyget [6] .

Montera :

• en ny kopp
• bromsskivan
• KLOTSARNA
• hjulet

Åtdragningsmoment :

• hjulbultar : 9 daNm
• navmutter : 21 daNm
• fastsättningsbult till skivan : 1 daNm
