B3FG2PK1 - 307

DEMONTERING - MONTERING BROMSSADLAR FRAM (BROMSSADEL BOSCH SERIE 5)

1 - DEMONTERING

Demontera hjulet .

DEMONTERA BROMSKLOTSARNA .

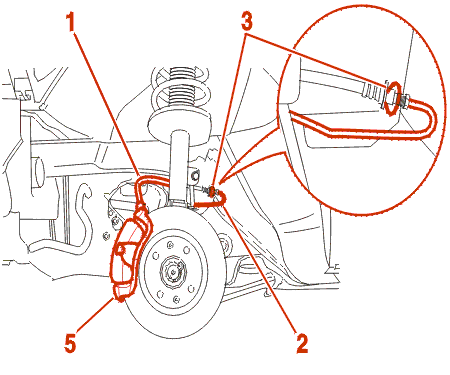

Koppla ifrån bromsslangen (1) på bromsröret (2) och behåll bygeln (3) .

Plugga igen bromsröret (2) .

Demontera bromsslangen .

Demontera :

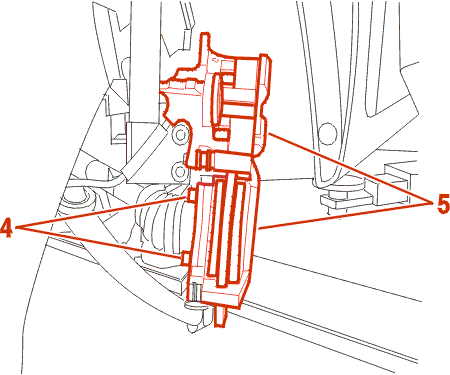

• skruvarna (4) för bromssadelfästet (5)
• enheten bromssadel + fäste (5)

2 - MONTERING

Kontrollera visuellt :

• kolvens täthet
• hur sliten skivan är

Montera tillbaka sadeln med dess fäste .

Montera 2 nya bultar (4) (insmorda med gänglåsningsolja)) .

Dra de 2 bultarna (4) 10.5 daNm .

Montera :

• bromsslangen på sadeln
• åtdragning 1.5 daNm
• bromsslangen på bromsröret
• åtdragning 1.6 daNm

OBSERVERA : se till att bromsslangen inte vrids .

SÄTT TILLBAKA BROMSKLOTSARNA .

UTFÖR EN LUFTNING AV BROMSKRETSEN .

Montera tillbaka hjulet .

Dra hjulbultarna 9 daNm .

OBSERVERA : kontrollera att bromsslangen inte rör vid hjulet vid maximal vridvinkel; i annat fall skall bromsslangen monteras tillbaka .
