C4AH1KF1 - 307

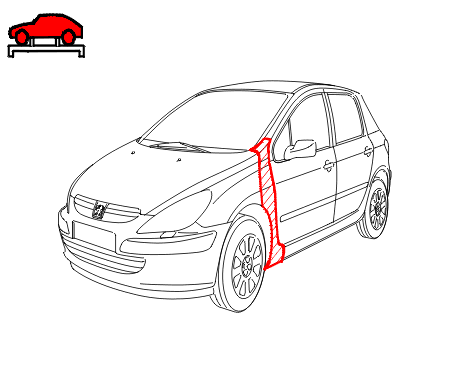

BYTE A - STOLPE FÖRSTÄRKNING

OBLIGATORISKT : VID TILLVERKNING AV DENNA BIL HAR MAN ANVÄNT MIG SVETSNING ; vid plåtarbete på bilen, skall alla skarvar svetsas med samma procedur ; ingen annan teknik får användas .

OBSERVERA : samtliga slipade ytor skall skyddsbehandlas genom godkänd metod för elektrolytisk förzinkning .

OBLIGATORISKT : iaktta elementära hygien- och säkerhetsregler (använd filtrerande mask mot organiska ångor - arbeta på ventilerad plats) .

1 - SPECIELL DETALJ

Vid montering av a - stolpe förstärkningen, skall denna monteras med hjälp av verktyget .

2 - KOMPLETTERANDE INGREPP

BYTE AV FRAMSTOLPE .

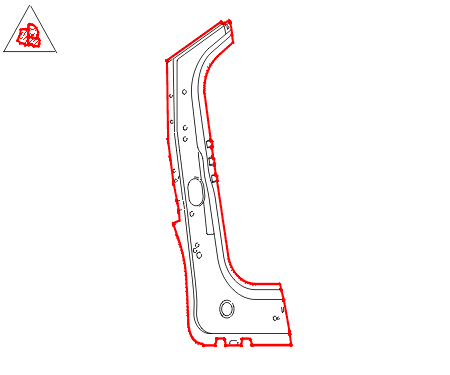

3 - IDENTIFIERING RESERVDELAR

Förstärkning hopsatt framstolpe .

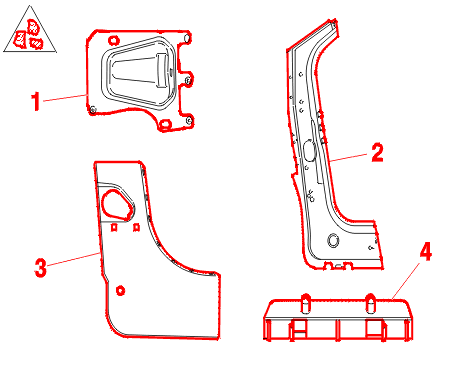

4 - RESERVDELENS SAMMANSÄTTNING

(1) Förstärkning fästkåpa dörrstopp .

(2) Förstärkning hopsatt framstolpe .

(3) Invändigt hörnstöd för a - stolpe .

(4) Fäste för fyllninginlägg i a - stolpe .

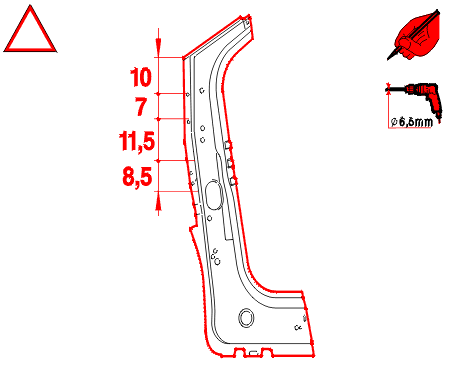

5 - FÖRARBETE NY DEL

Innerplät för hopsatt framstolpe .

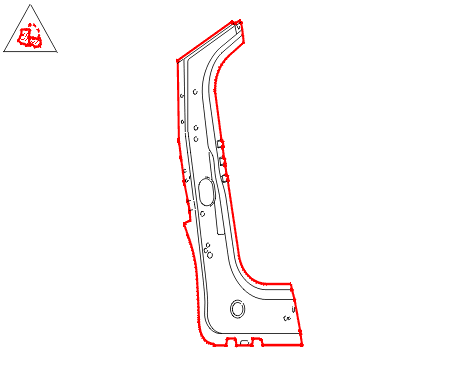

6 - FÖRARBETE NY DEL

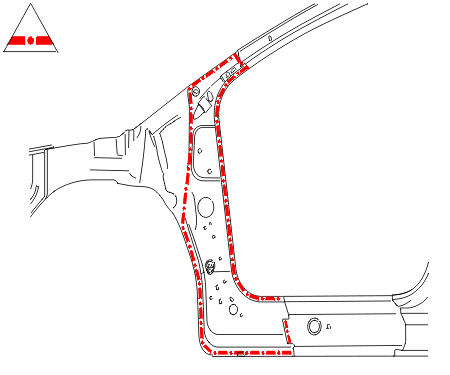

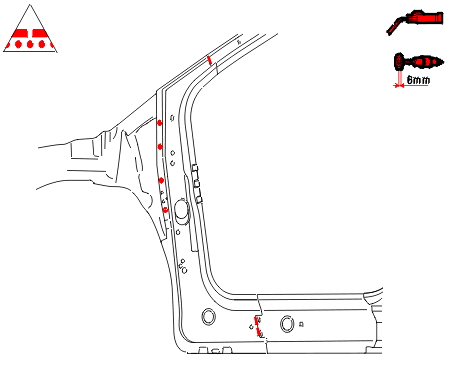

7 - UTSKÄRNING

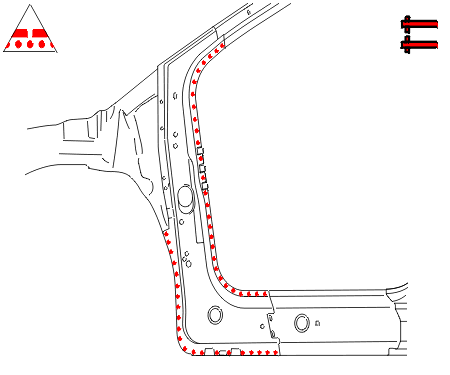

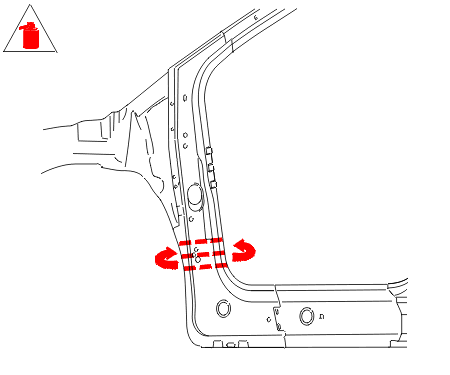

8 - LOSSNING AV SPÄRREN

9 - JUSTERING

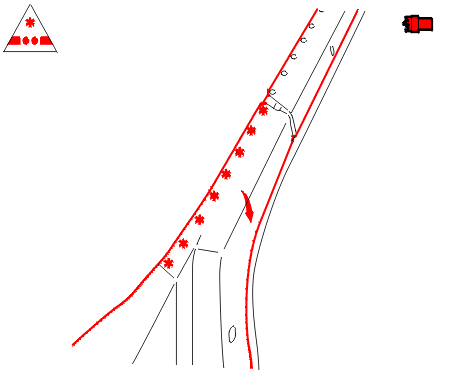

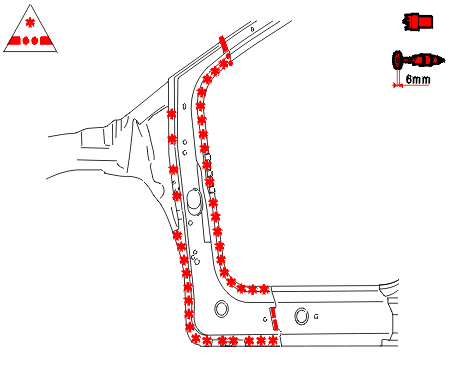

10 - SVETSNING

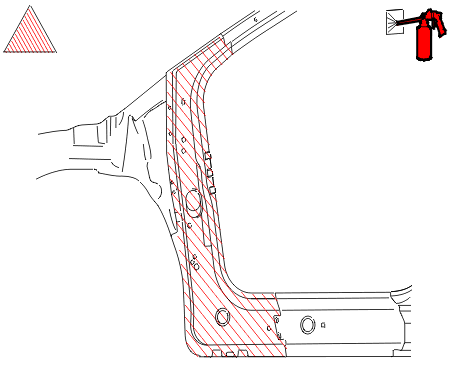

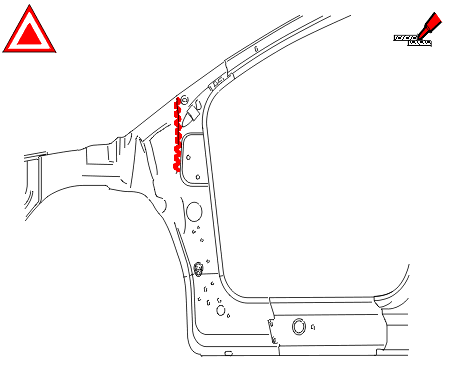

11 - SKYDD
