C4BH3DF1 - 307

BYTE KOMPLETT RAMBALK

OBLIGATORISKT : VID TILLVERKNING AV DENNA BIL HAR MAN ANVÄNT MIG SVETSNING ; vid plåtarbete på bilen, skall alla skarvar svetsas med samma procedur ; ingen annan teknik får användas .

OBSERVERA : samtliga slipade ytor skall skyddsbehandlas genom godkänd metod för elektrolytisk förzinkning .

OBLIGATORISKT : iaktta elementära hygien- och säkerhetsregler (använd filtrerande mask mot organiska ångor - arbeta på ventilerad plats) .

1 - KOMPLETTERANDE INGREPP

Byte :

• INRE TRÖSKELLÅDA
• GOLV
• HOPSATT INNERPLÅT FÖR BAKSKÄRM

Frigör och skydda kabelhärvorna .

2 - IDENTIFIERING RESERVDELAR

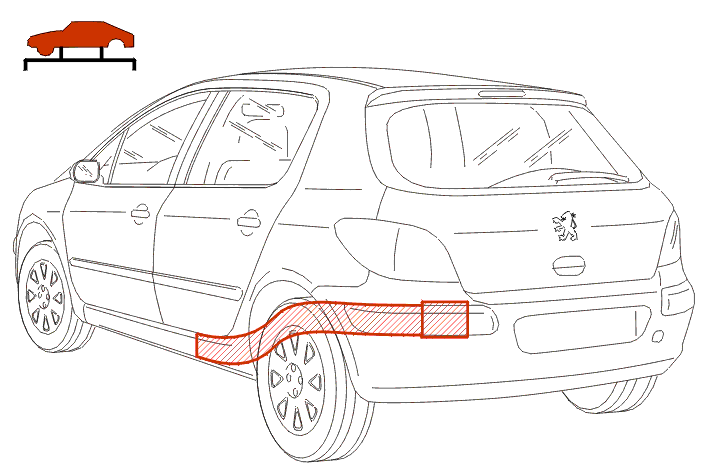

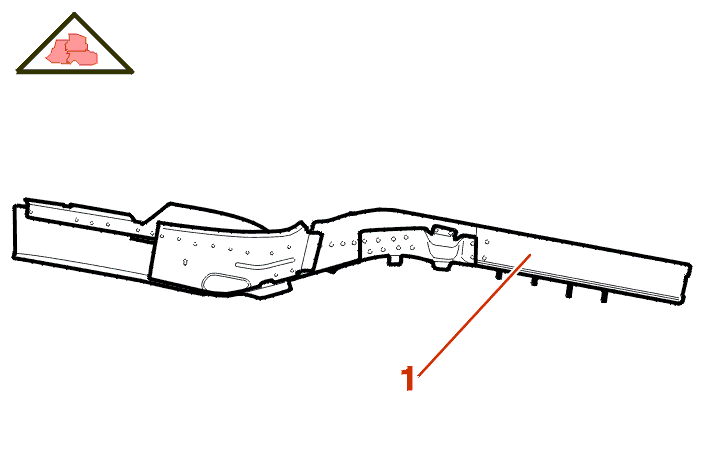

(1) Komplett rambalk .

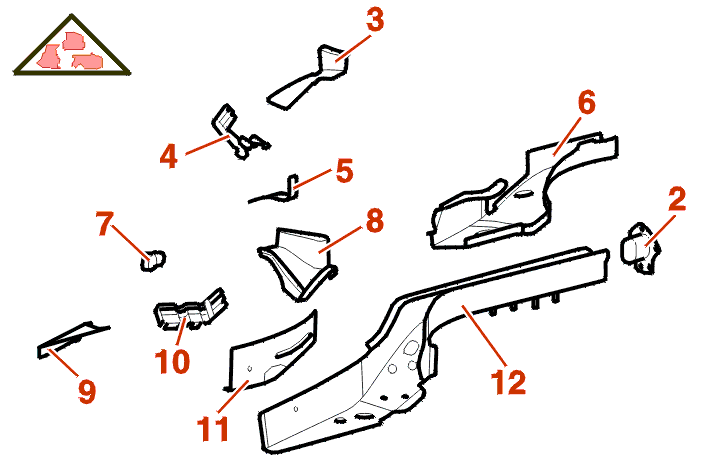

3 - RESERVDELENS SAMMANSÄTTNING

(2) Stängning för bakre sidobalk .

(3) Ändstycke till den utvändiga sidobalken för baksäte .

(4) Främre fäste för bakvagnsstöd .

(5) Stöd till bakre stötdämpare fjäder .

(6) Foderplåt balk .

(7) Bränsletankens stöd .

(8) Ändstycke till den utvändiga sidobalken för baksäte .

(9) Plåt till liten tvärbalk/tvärbalk .

(10) Främre fäste för bakvagnsstöd .

(11) Förstärkning av liten tvärbalk .

(12) Sidobalk .

4 - BEHÖVLIG DEL FÖR METODENS UTFÖRANDE

(1) Komplett rambalk .

5 - FÖRARBETE NY DEL

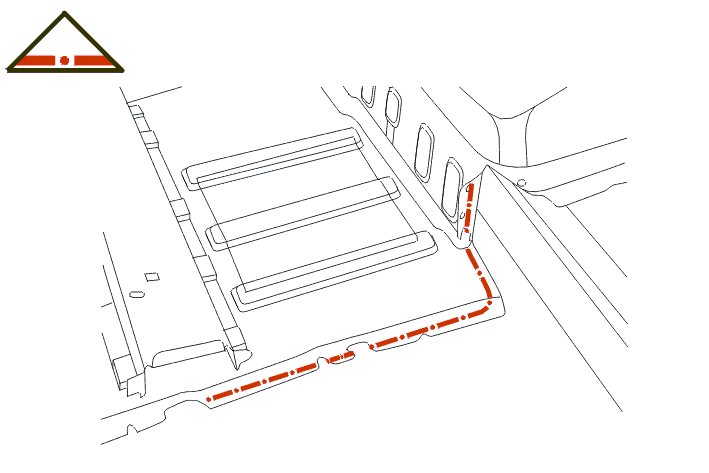

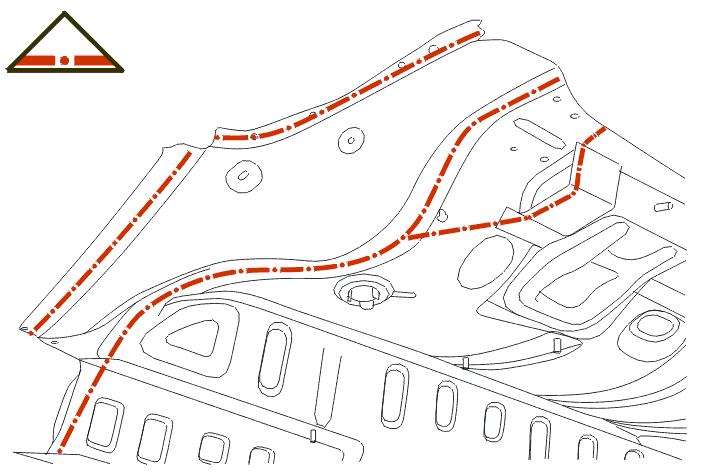

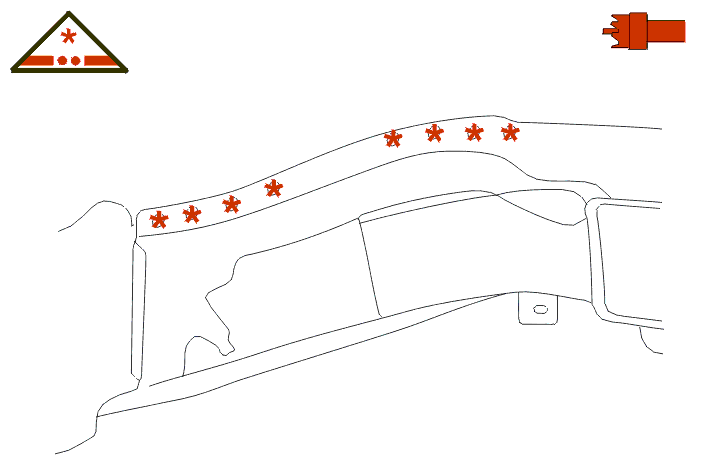

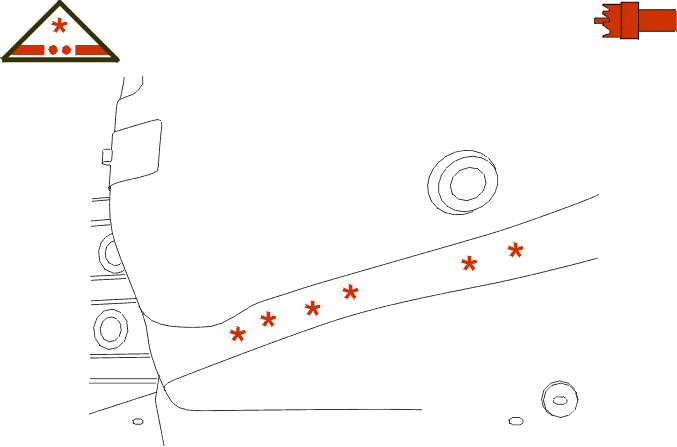

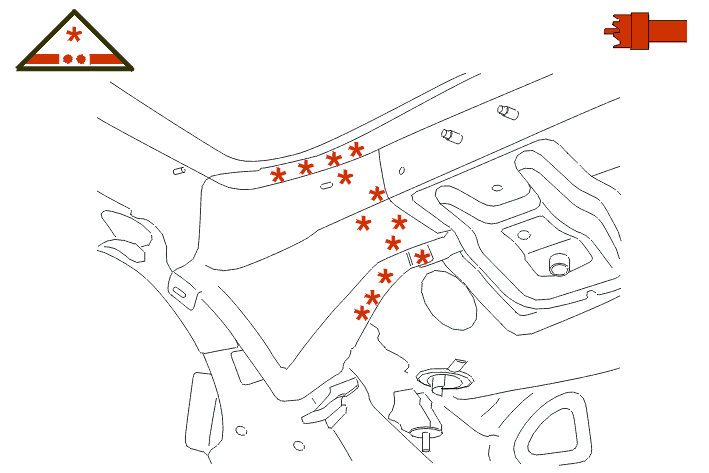

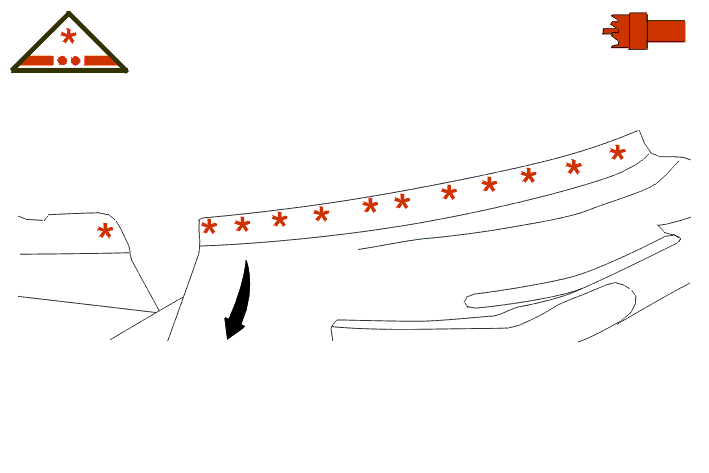

6 - UTSKÄRNING

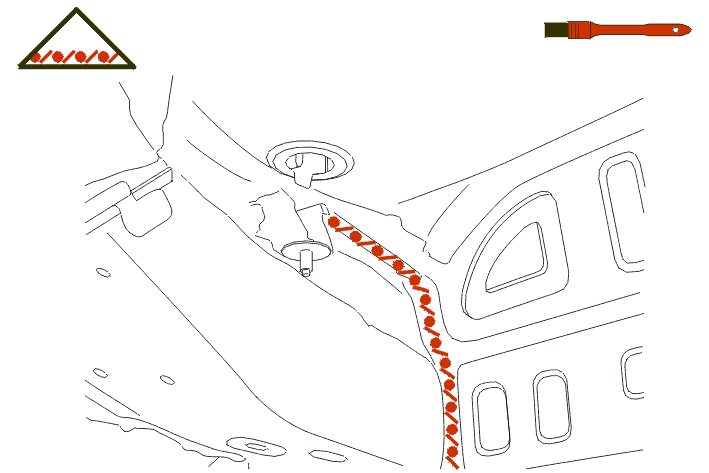

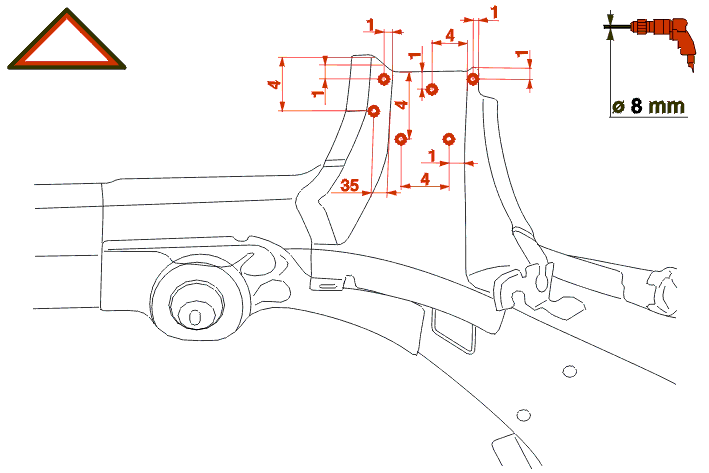

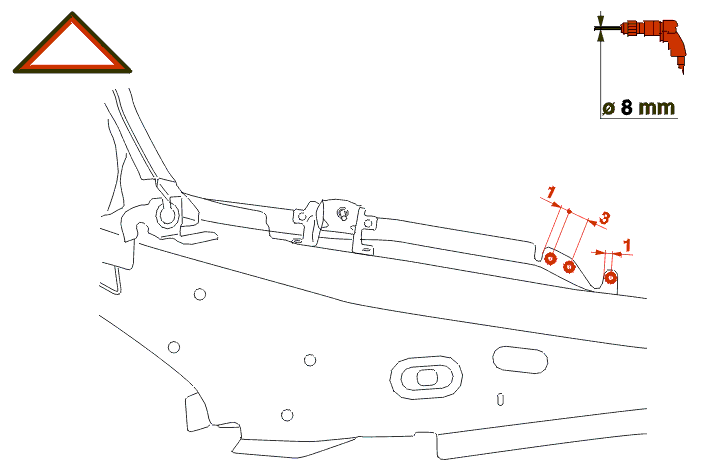

7 - FÖRARBETE

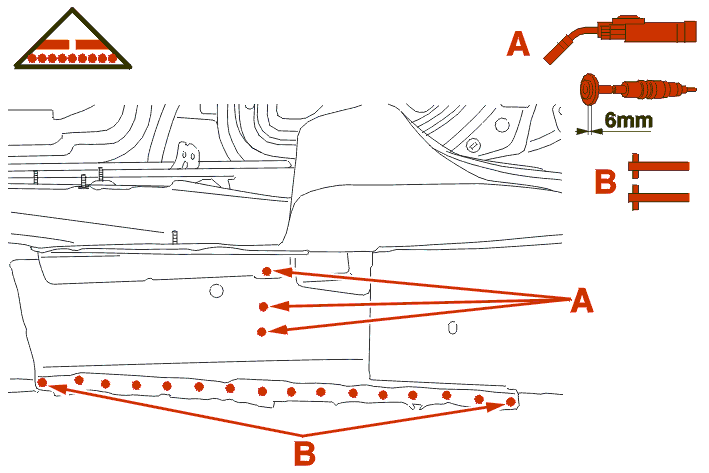

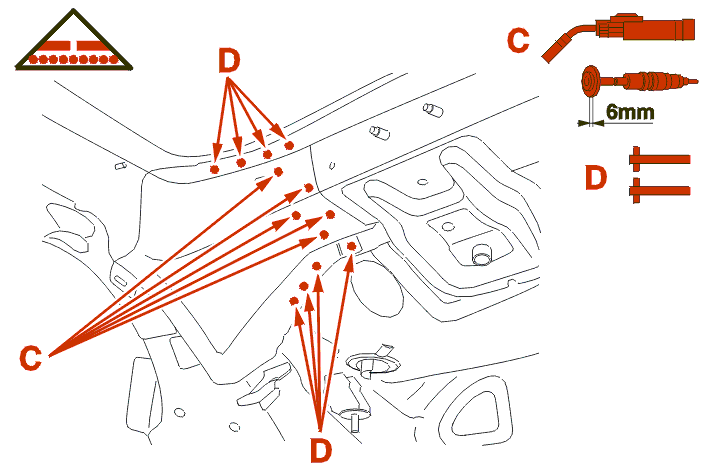

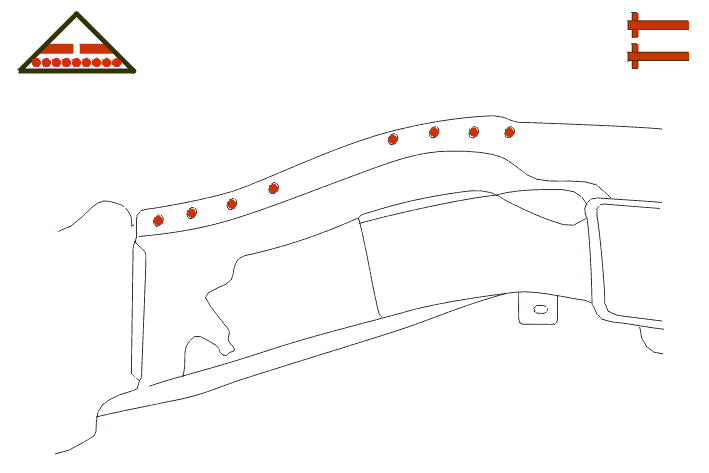

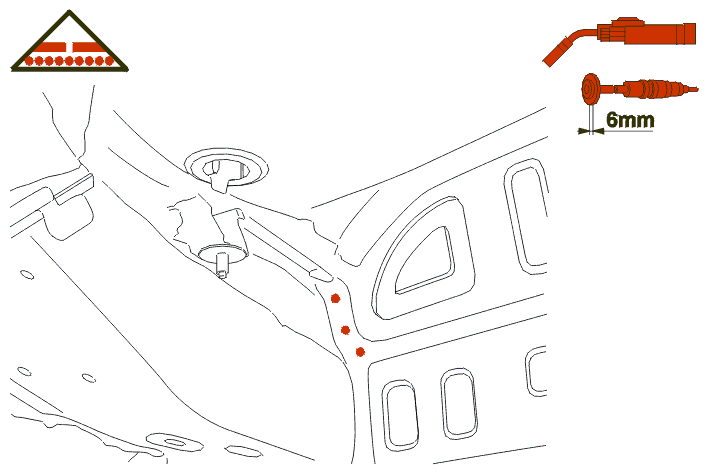

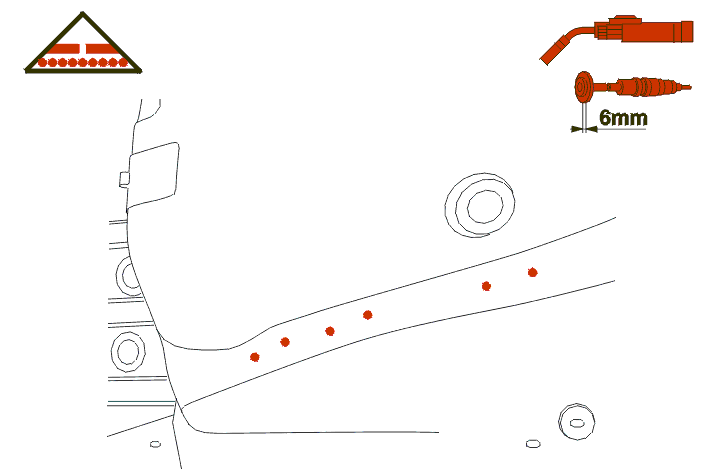

8 - SVETSNING

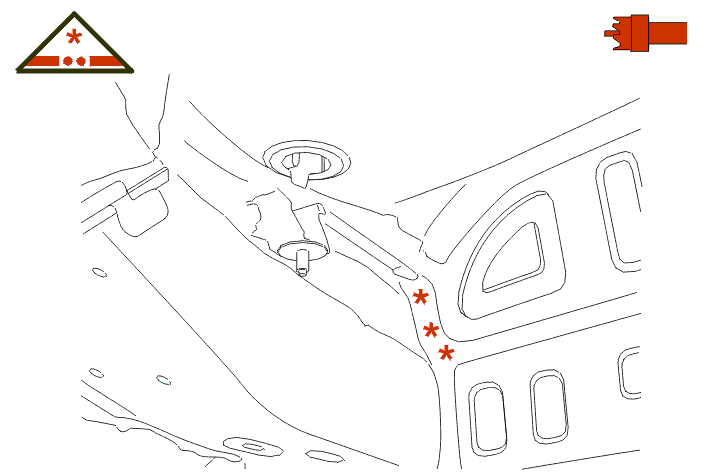

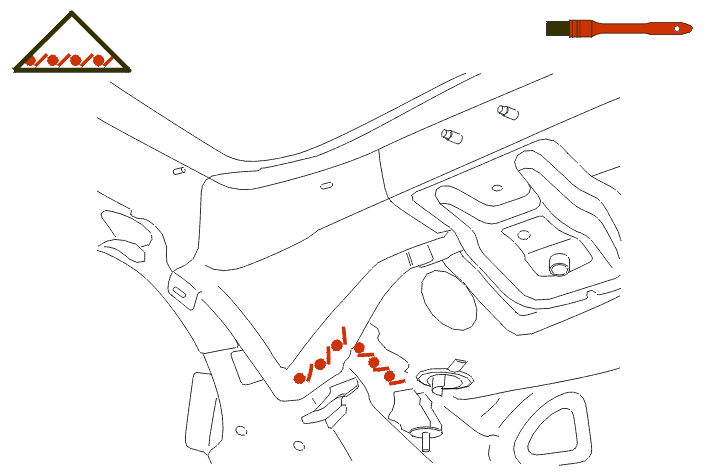

9 - TÄTNING
