B3CJ04K1 - 607

INSTANDSETZUNG VORDERER ACHSSCHENKEL

1 - AUSBAU - EINBAU : LAGER

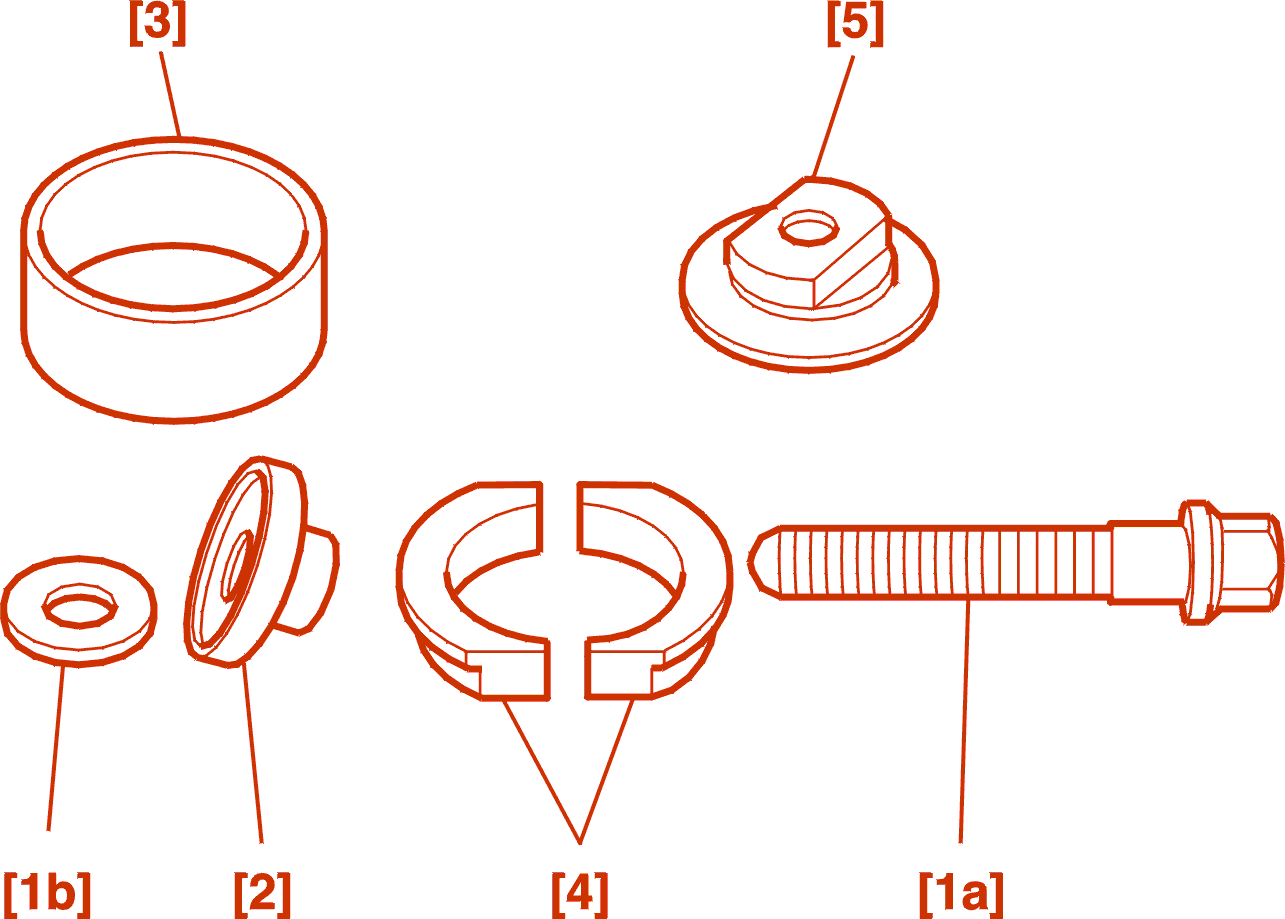

1 - 1 - SPEZIALWERKZEUG

[1] Werkzeug für Zerlegung und Zusammenbau der Radnaben, bestehend aus :

• [1a] Schraube(n) (-).0606-F1
• [1b] Druckstück (-).0606-F4

[2] Abzieher Spannkegel (-).0615-A1 .

[3] Die Lagerhalteplatte (-).0617-A .

[4] Einem Satz aus 2 Halbschalen (-).0617-B .

[5] Treibmutter (-).0617-C .

1 - 2 - AUSBAU

Ausbauen :

• ACHSSCHENKEL
• den Lagerhaltering

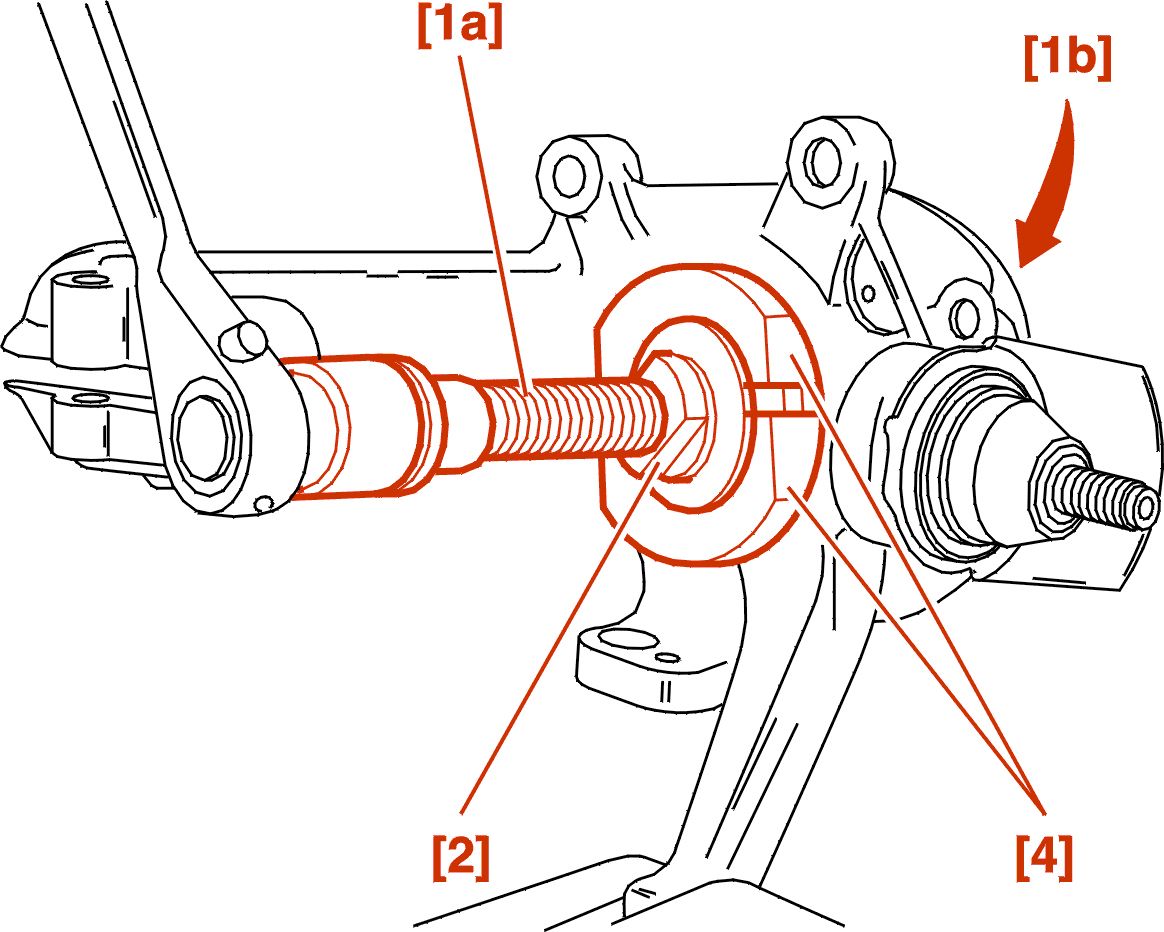

Radnabe mit Hilfe der Werkzeuge [1], [2], [4] abziehen .

Die Gewinde der Abziehwerkzeuge müssen vor jeder Verwendung gefettet werden .

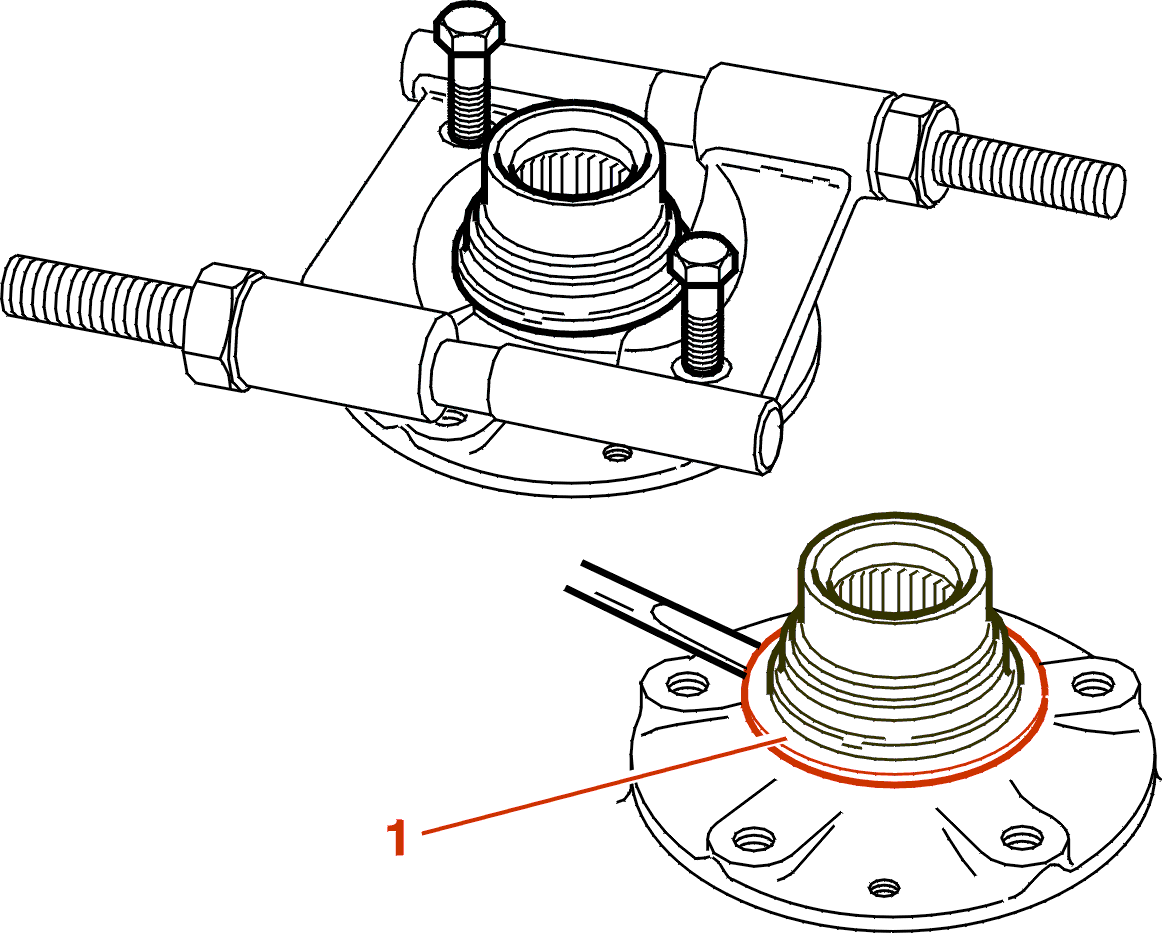

Das am Lagerring (1) verbliebene Abdichtblech ausbauen .

Lagerinnenring ausbauen, Mit Werkzeug des Typs FACOM U52 .

Den Innenring abnehmen und am Lager anbringen .

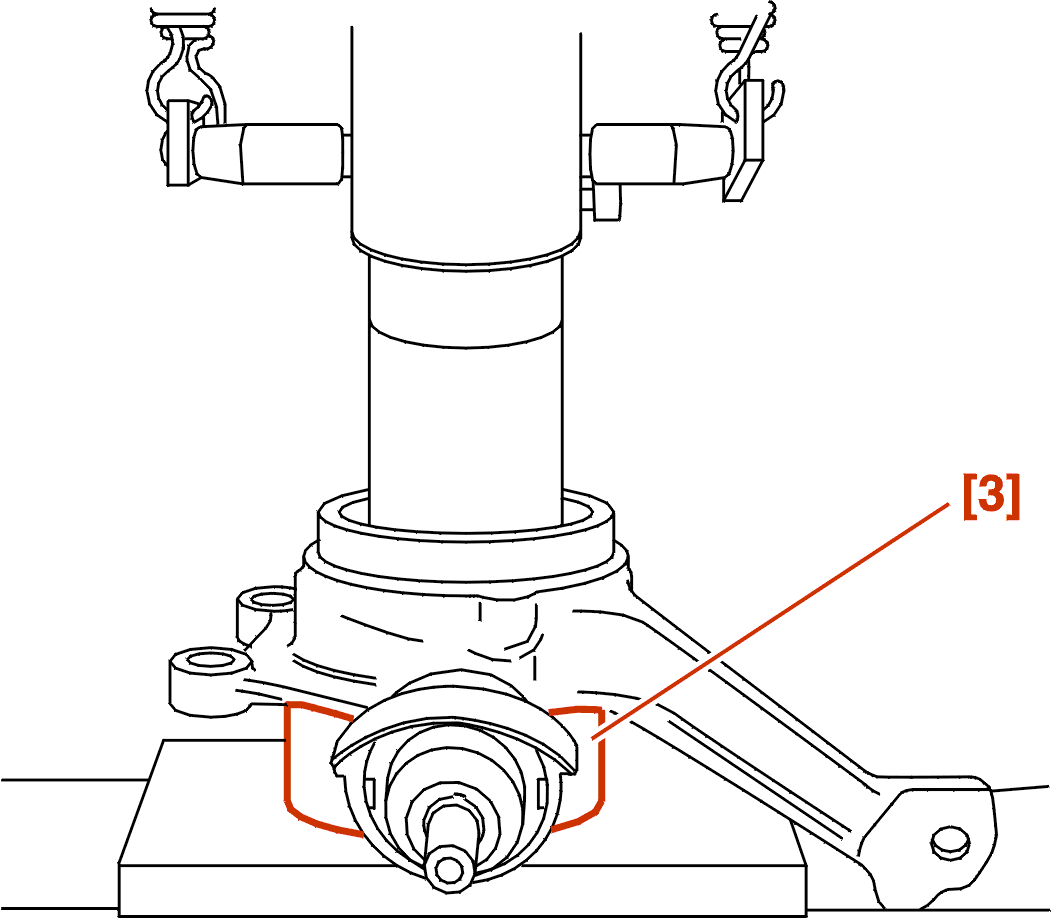

Vorderes Lager an einer Presse mit dem Werkzeug [3] ausbauen .

1 - 3 - EINBAU

WICHTIG : Gleitmittel wie MOLYKOTE 321 R vor Einbau des Lagers in die Aufnahme des Achsschenkels sprühen .

WICHTIG : Radlager grundsätzlich ersetzen .

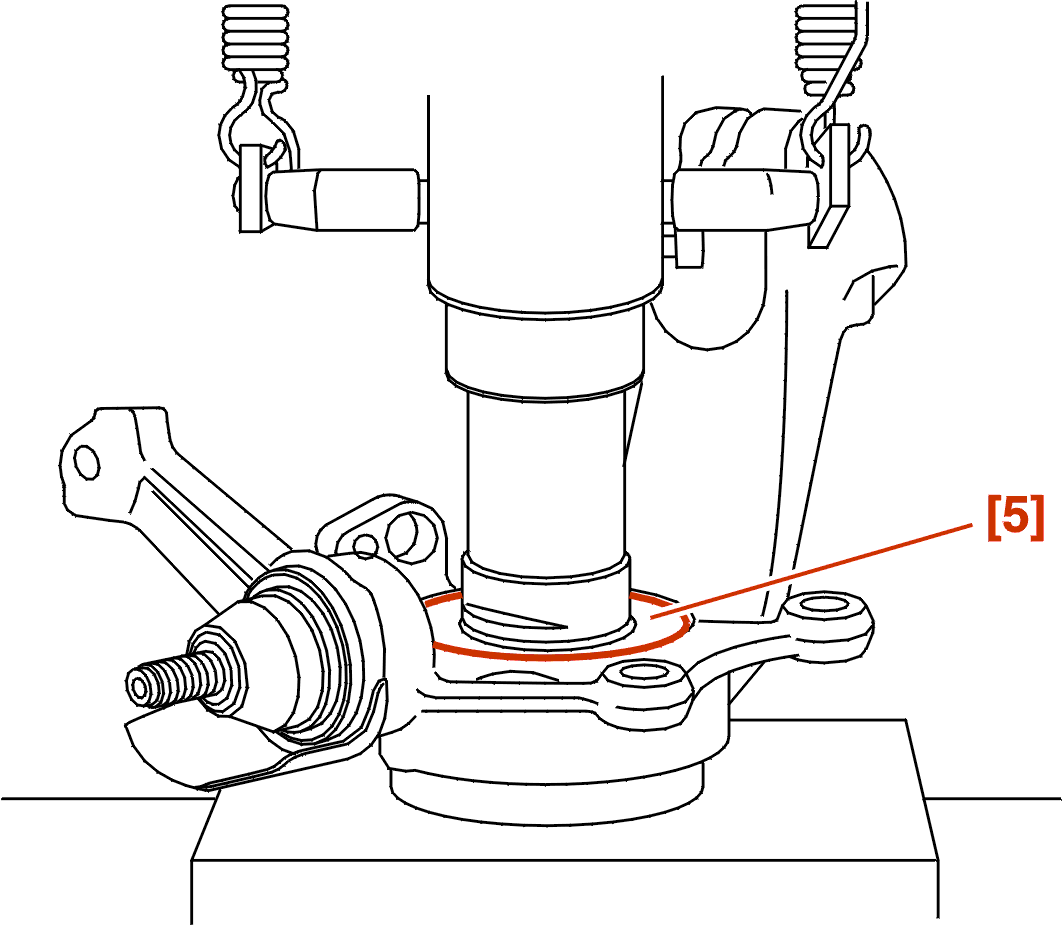

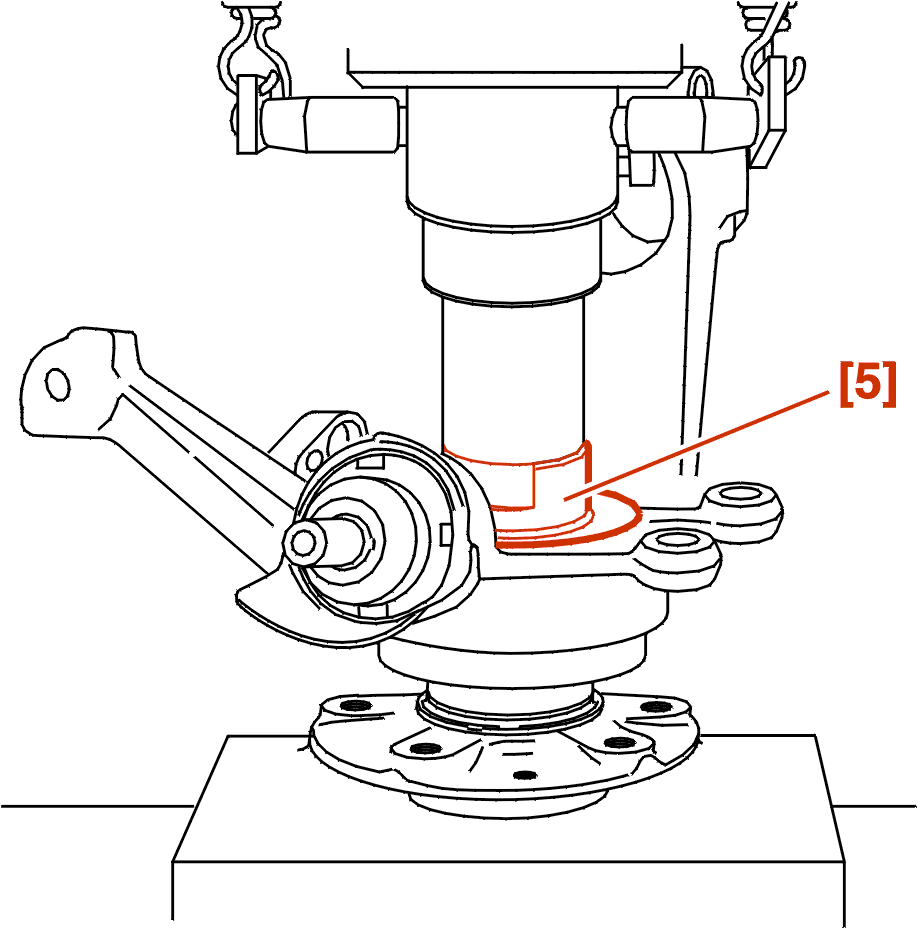

Neues Radlager an der Presse unter Verwendung der Treibmutter [5] einbauen .

WICHTIG : Gleitmittel wie MOLYKOTE 321 R auf die Nabe sprühen .

Die vordere Nabe mit Hilfe des Werkzeugs [5] aufpressen .

Neuen Sicherungsring des Radlagers in seine Aufnahme einsetzen .

Einbau in der umgekehrten Reihenfolge des Ausbaus fortsetzen .

2 - AUSBAU - EINBAU : ACHSSCHENKEL-TRAGGELENK

2 - 1 - SPEZIALWERKZEUG

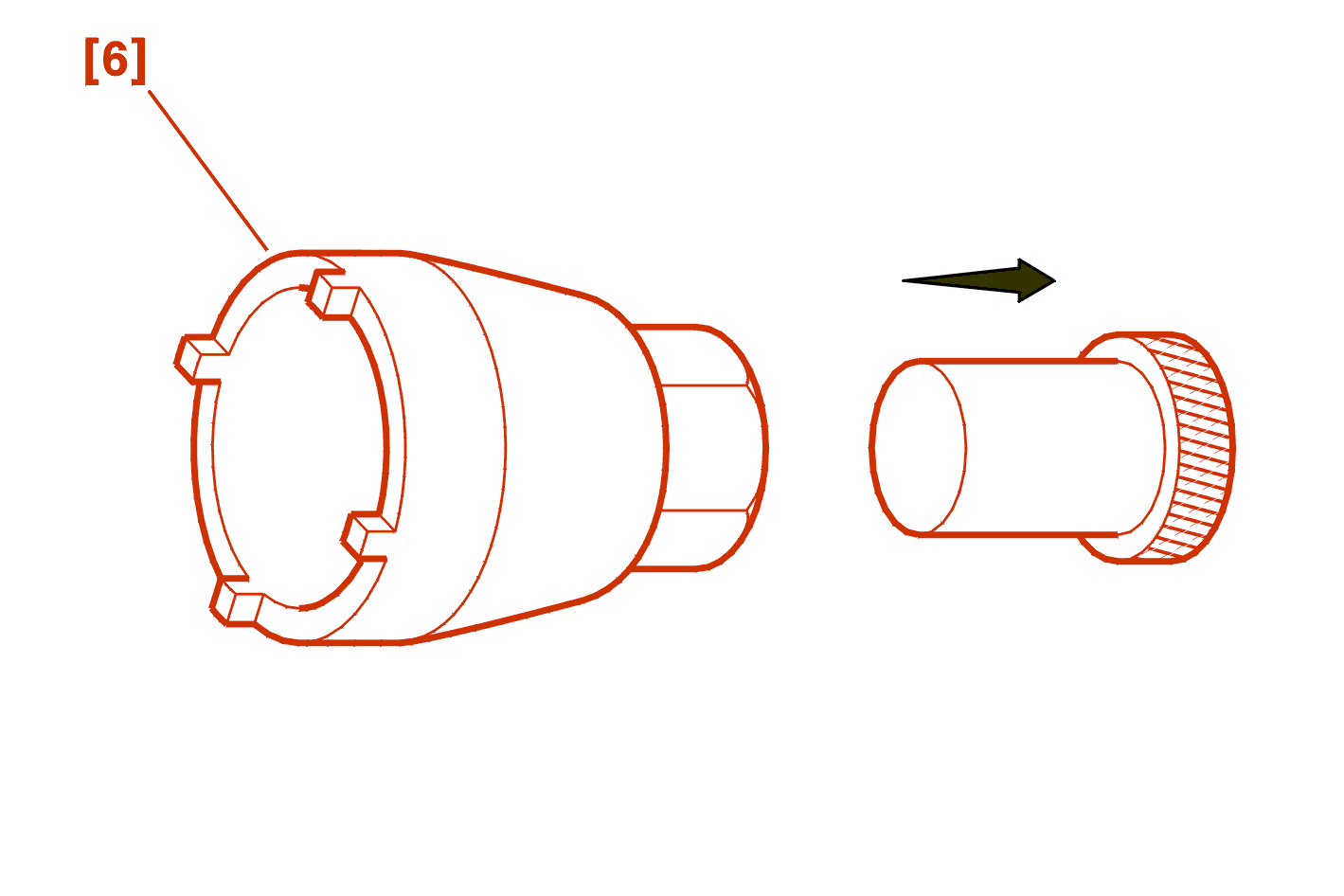

[6] Schlüssel für Achsschenkel-Traggelenk (-).0615-J .

2 - 2 - AUSBAU

ACHSSCHENKEL AUSBAUEN .

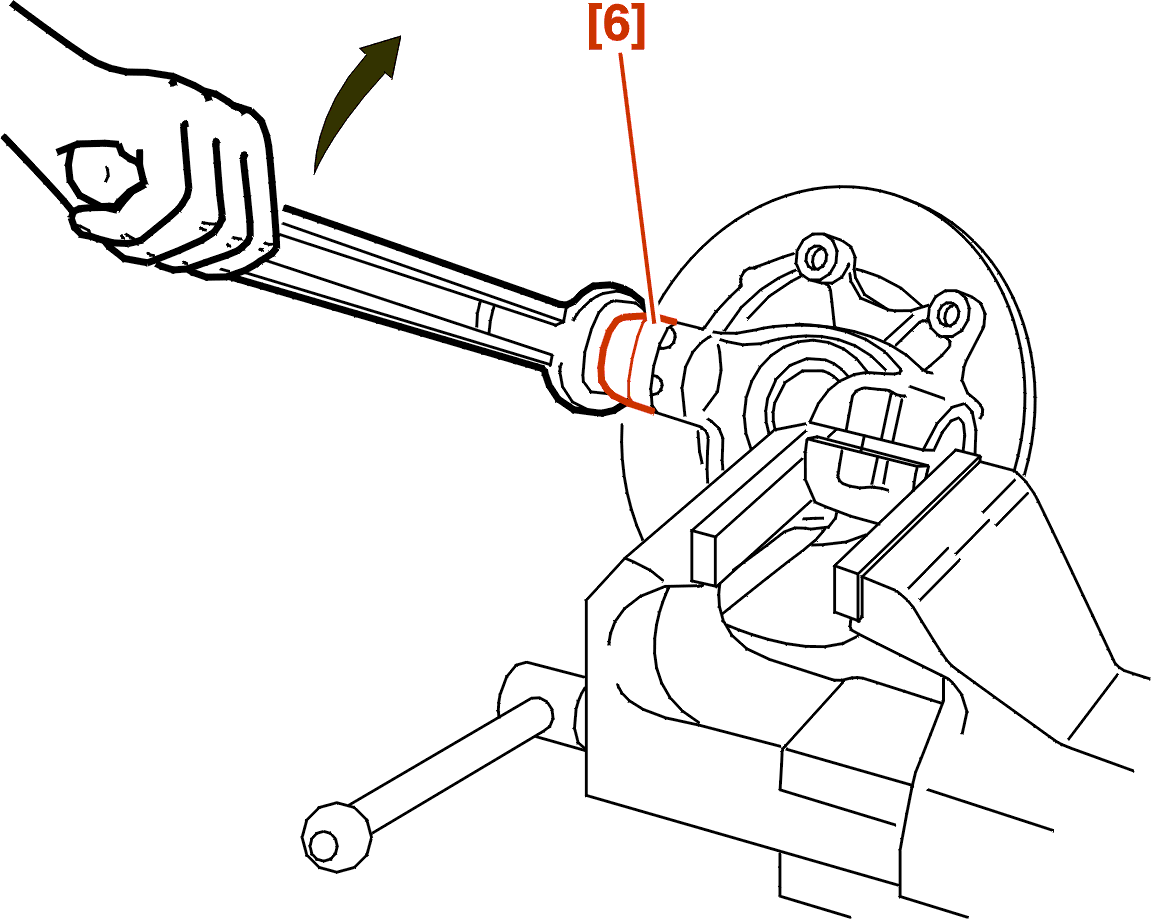

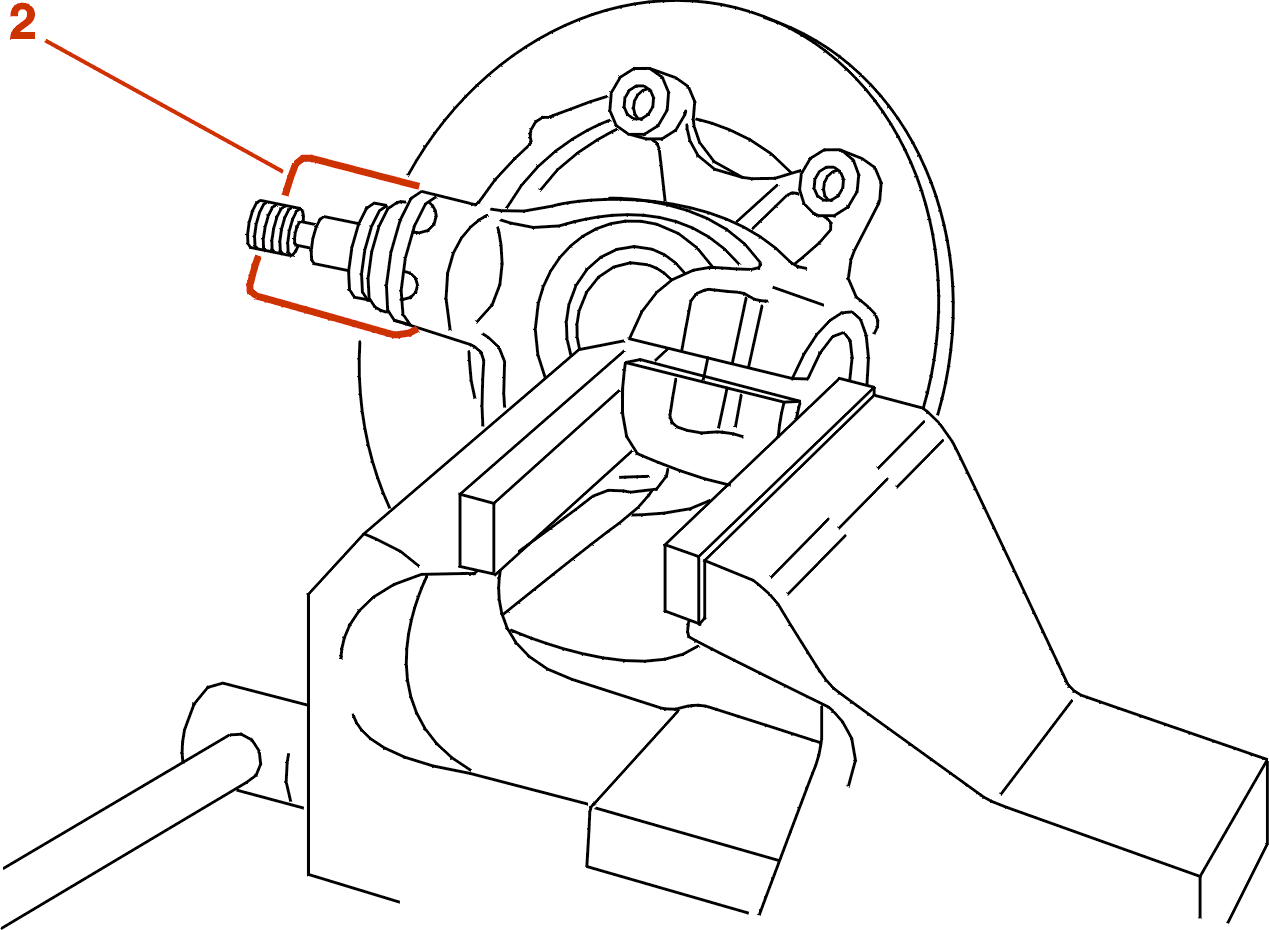

Achsschenkel im Schraubstock eingespannt, Schutzblech (2) ausbauen .

Werkzeug [6] anbringen .

Kugelgelenk ausbauen .

2 - 3 - EINBAU

Achsschenkel-Traggelenk von Hand aufschrauben .

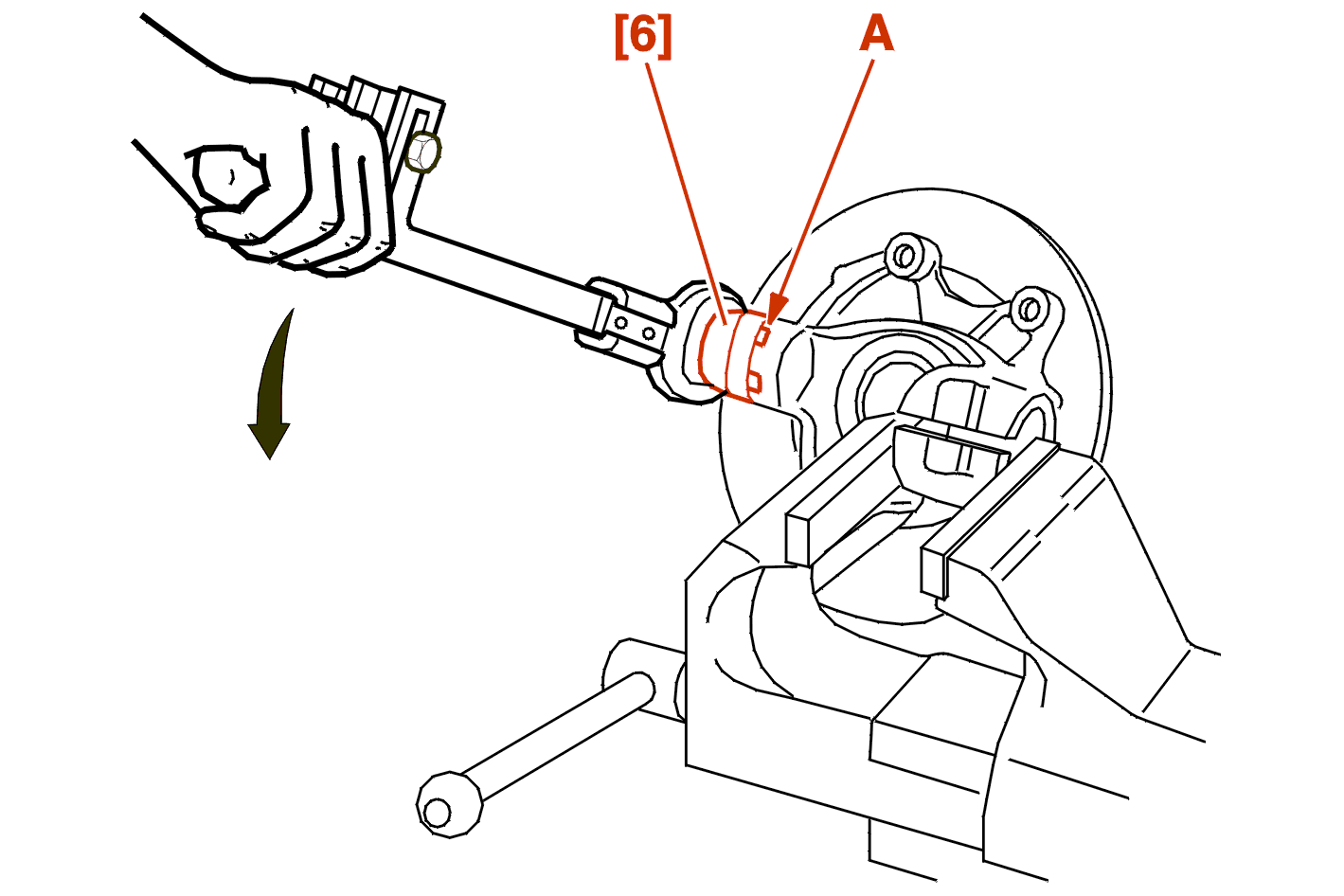

Werkzeug [6] anbringen .

Achsschenkel-Traggelenk mit 25 m.daN anziehen .

Achsschenkel-Traggelenk in einer Kerbe (A) des Achsschenkels sichern .

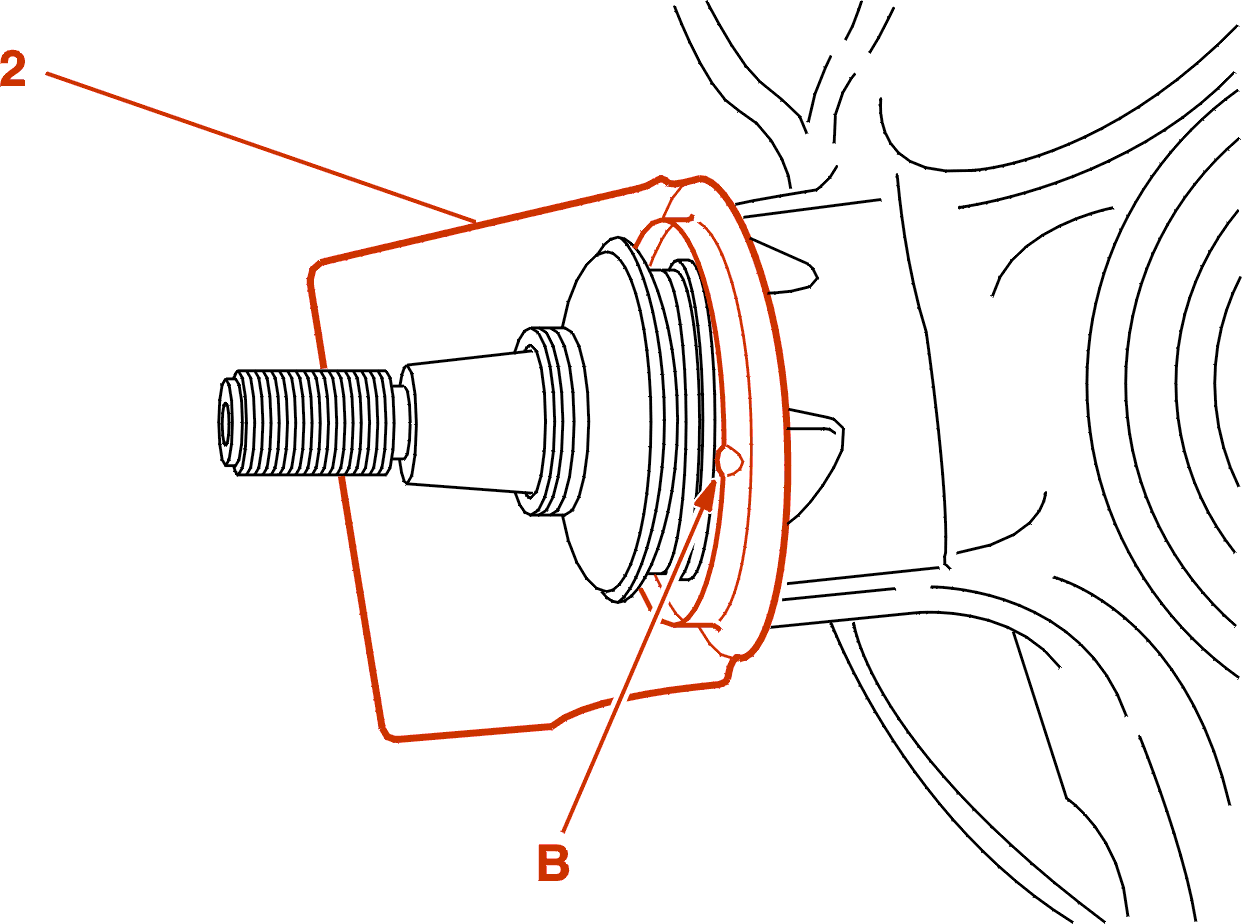

Neues Schutzblech (2) am Gelenk anbringen .

Schutzblech (2) durch Verformung (B) an einer Nase des Gelenks sichern .

Achsschenkel wieder einbauen .
