B3EG0KK1 - 607

DÉPOSE - REPOSE POUSSOIR DE CRÉMAILLÈRE (VIS DU POUSSOIR EN MATIÈRE MÉTALLIQUE)

1 - DÉPOSE

Déposer :

• LE MÉCANISME DE DIRECTION

ATTENTION : pour éviter de polluer le circuit de direction assistée, obturer à l'aide de bouchons plastiques les deux orifices de la valve distributrice et les deux tuyaux de direction .

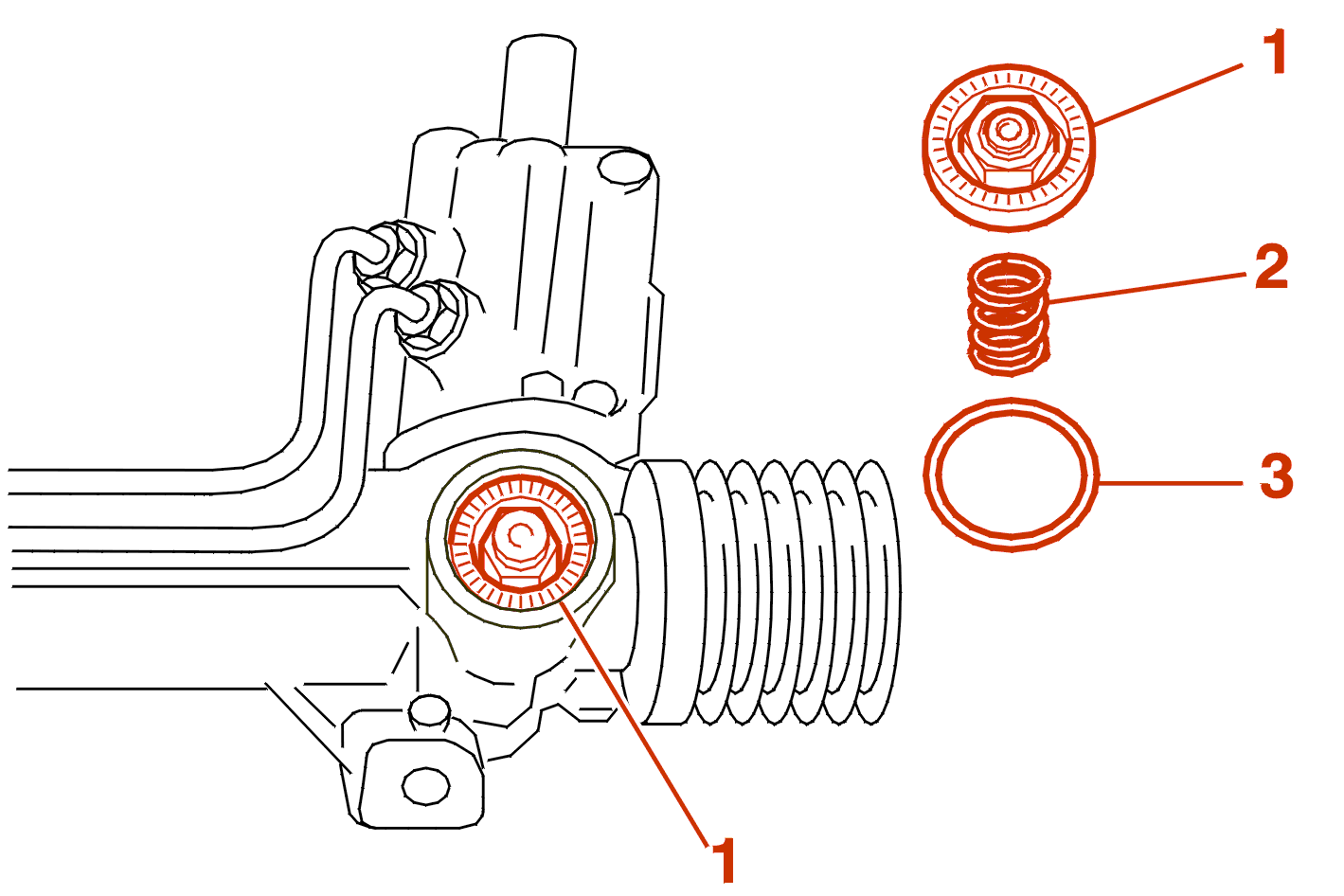

Déposer :

• la vis (1)
• le ressort (2)
• le joint torique (3)

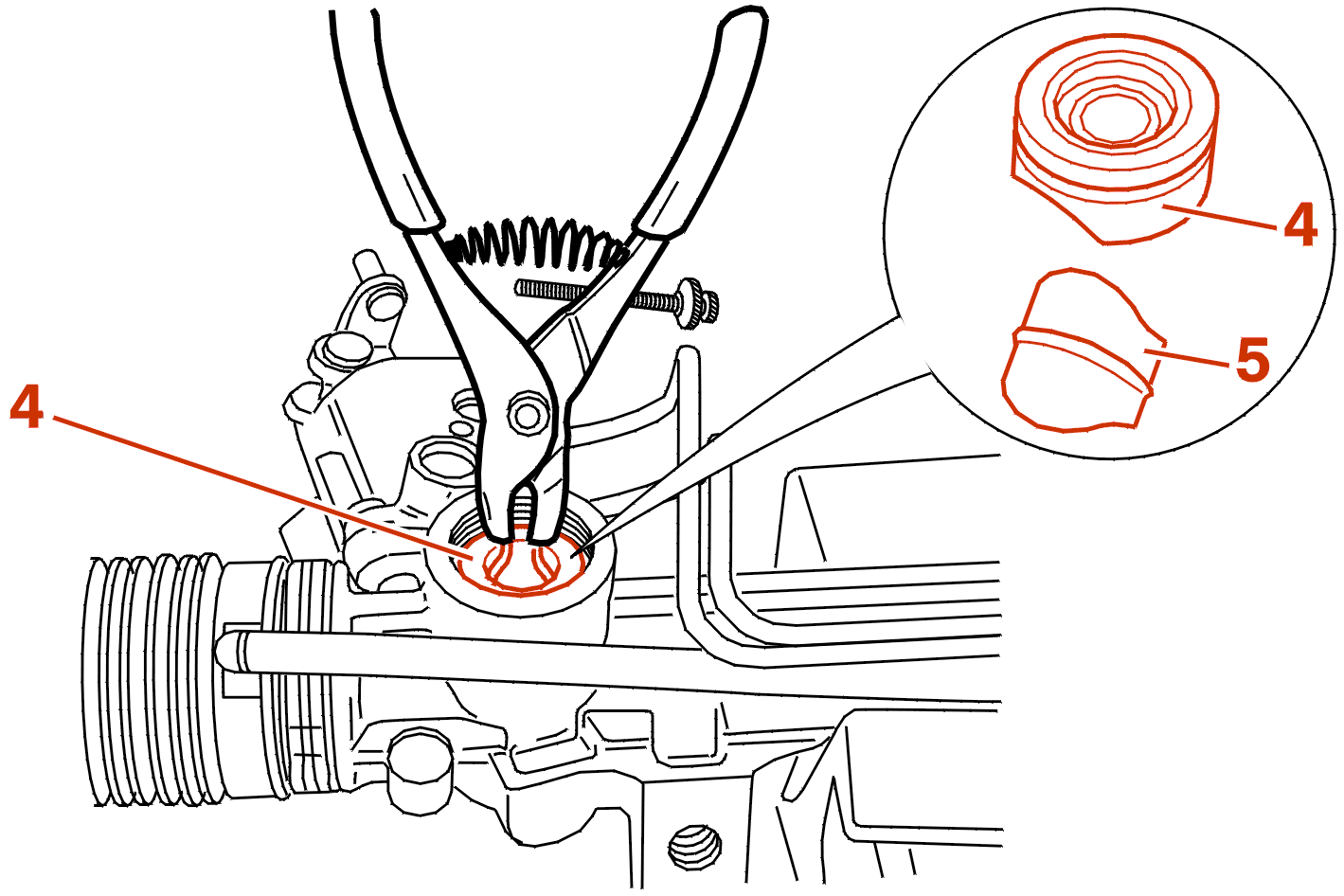

Déposer :

• le poussoir (4) à l'aide d'une pince circlips
• le segment (5) (direction à vérin intégré)

2 - REPOSE

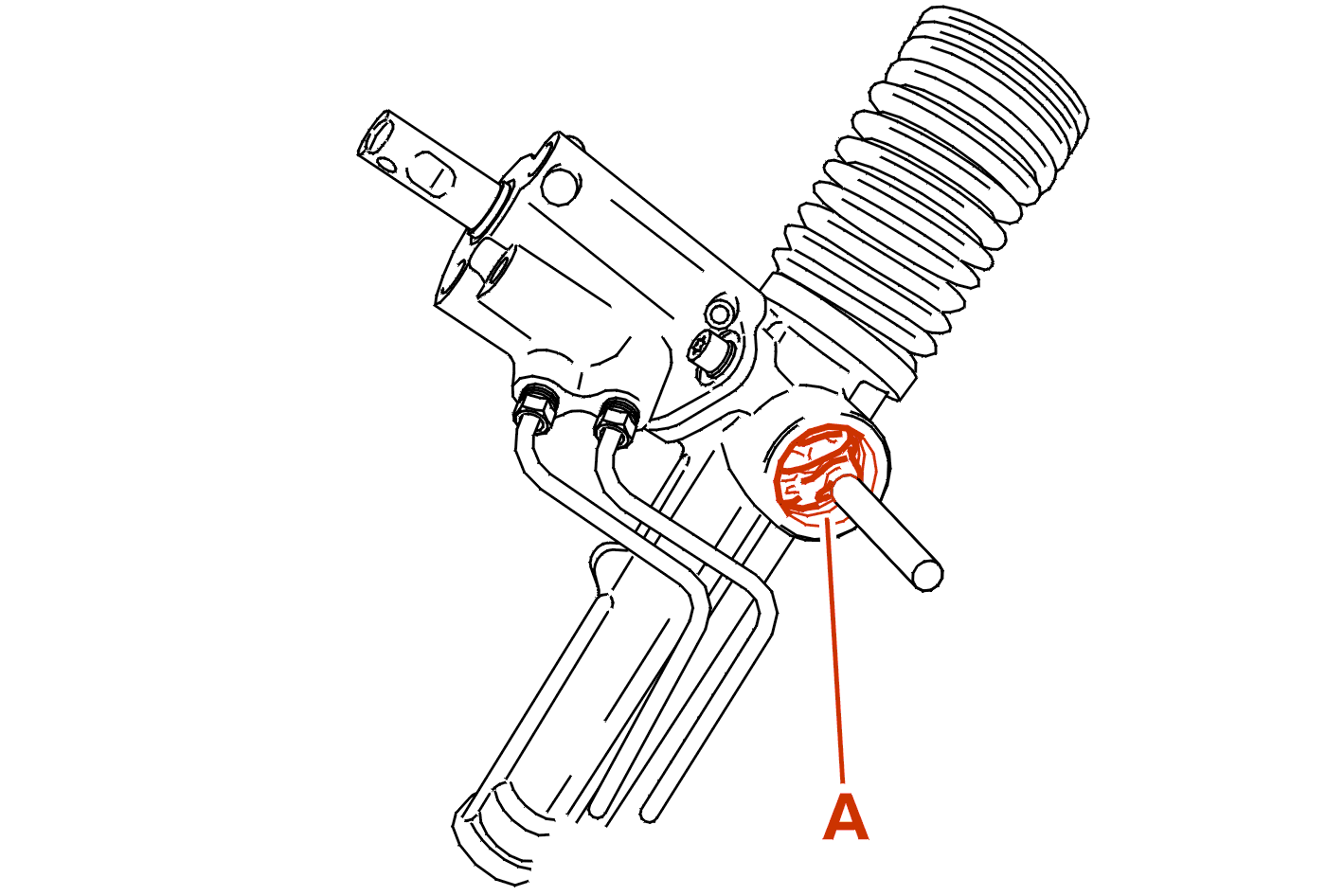

Protéger l'orifice (A) des limailles à l'aide d'un chiffon non pelucheux .

Réparer le taraudage du carter à l'aide d'un taraud de M10 X 150 ou d'un filon .

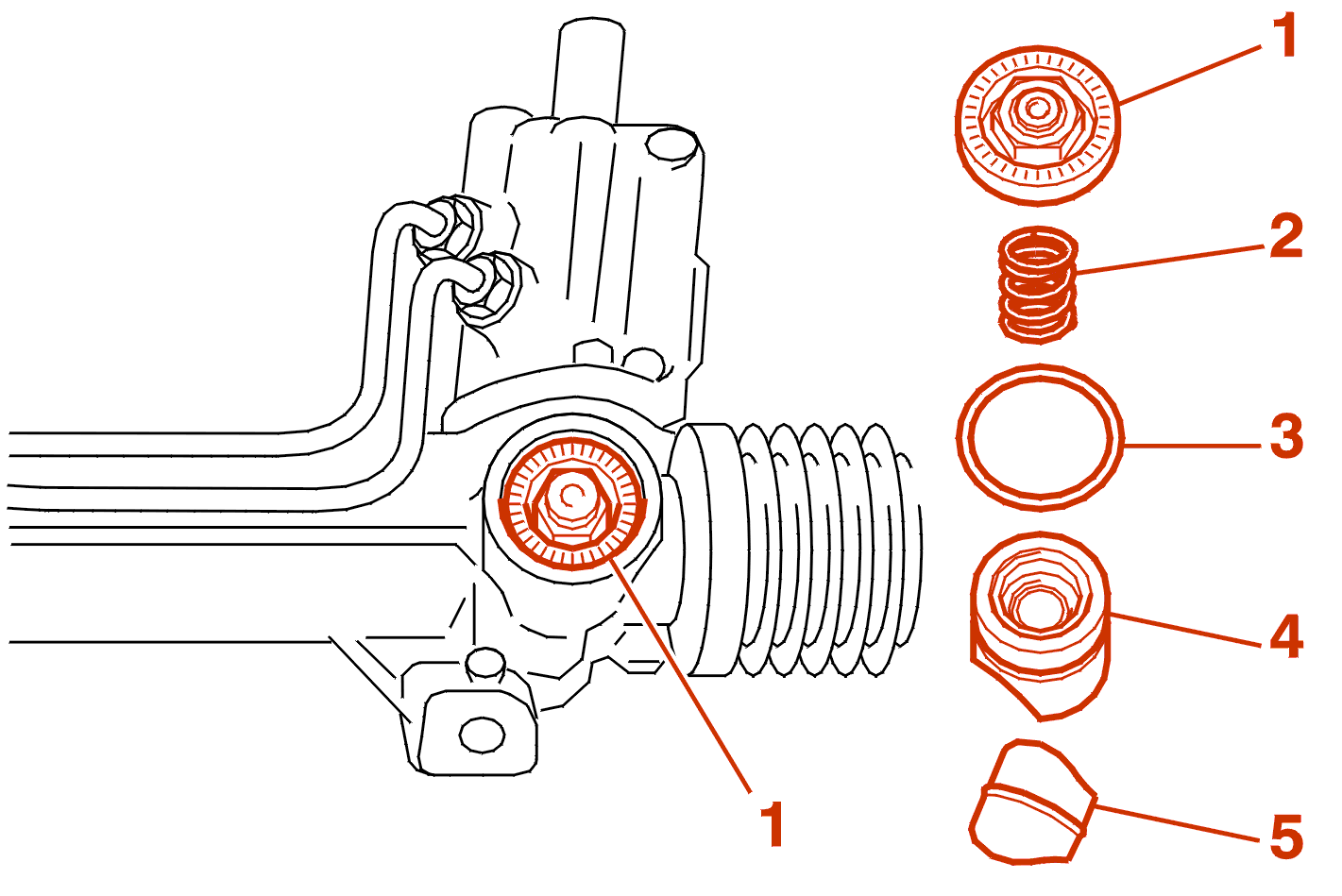

Remplacer systématiquement :

• le segment (5)
• le poussoir (4)
• le joint torique (3)
• le ressort (2)
• la vis (1)

IMPÉRATIF : graisser l'ensemble du montage avec de la graisse TOTAL N3924/N3945 .

Reposer :

• le segment (5)
• le poussoir (4)
• le joint torique (3)
• le ressort (2)
• la vis (1)

Positionner la crémaillère au point milieu .

Serrer la vis (1) à 0.5 m.daN .

Effectuer 3 courses de crémaillère de butée à butée .

Positionner la crémaillère au point milieu .

RÉGLER LE JEU DE POUSSOIR DE DIRECTION .

Reposer :

• LE MÉCANISME DE DIRECTION
