C4BH2KF1 - 607

REMPLACEMENT DE GOUTTIÈRE D'AILE INFÉRIEURE ET BOÎTIER DE FEU ARRIÈRE

ATTENTION : toutes les surfaces décapées doivent être protégées par le procédé de rezingage électrolytique homologué .

IMPÉRATIF : respecter les règles élémentaires d'hygiène et de sécurité (port du masque filtrant pour vapeurs organiques - travailler en zone ventilée) .

1 - OPÉRATION(S) COMPLÉMENTAIRE(S)

Dépose - repose :

• PANNEAU ARRIÈRE ASSEMBLÉ
• FEUX ARRIÈRE

2 - IDENTIFICATION PIÈCE DE RECHANGE

(1) Gouttière inférieure d'aile arrière assemblée .

(2) Logement de feu arrière assemblé .

3 - COMPOSITION DES PIÈCES DE RECHANGE

(1) Gouttière inférieure d'aile arrière assemblée .

(3) Logement de feu arrière, extrémité centrale .

(4) Logement de feu arrière, partie centrale .

(5) Logement de feu arrière, extrémité extérieure .

(6) Support connecteur, Côté gauche uniquement .

4 - PIÈCE(S) NÉCESSAIRE(S) À LA RÉALISATION DE LA MÉTHODE

(1) Gouttière inférieure d'aile arrière assemblée .

(2) Logement de feu arrière assemblé .

5 - OUTILLAGE

Mallette référence (-).1118 comprenant les outils suivants :

• outil de rapprochement d'ailes arrière [1]
• gabarits de traçage découpe brancards avantcôté gauche [2], côté droit [3]
• gabarits de positionnement demi-façade avant [4] - [5]

Pour la méthode, utiliser l'outil de rapprochement d'aile arrière .

6 - PRÉPARATION PIÈCE NEUVE

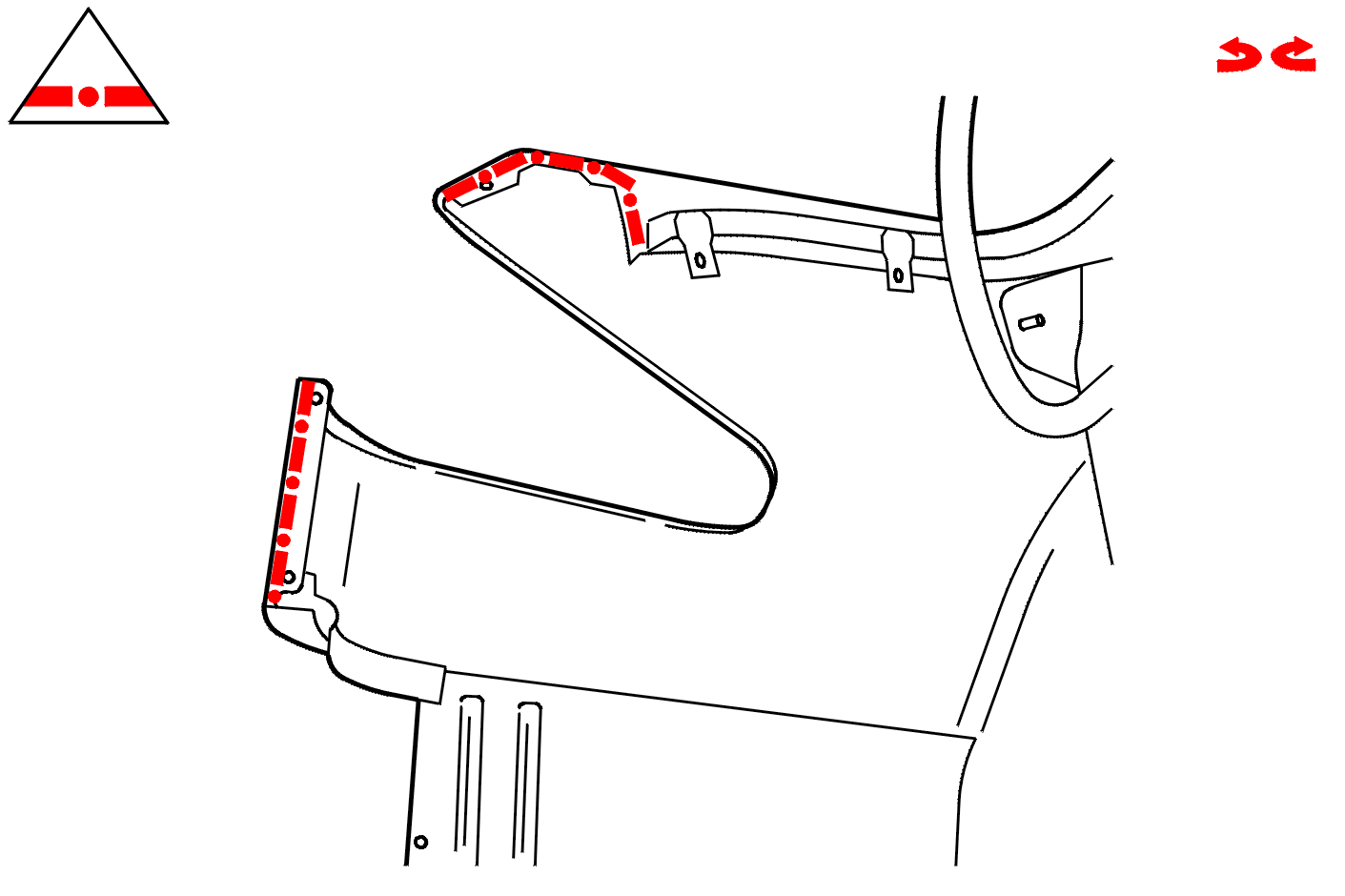

7 - DÉCOUPAGE

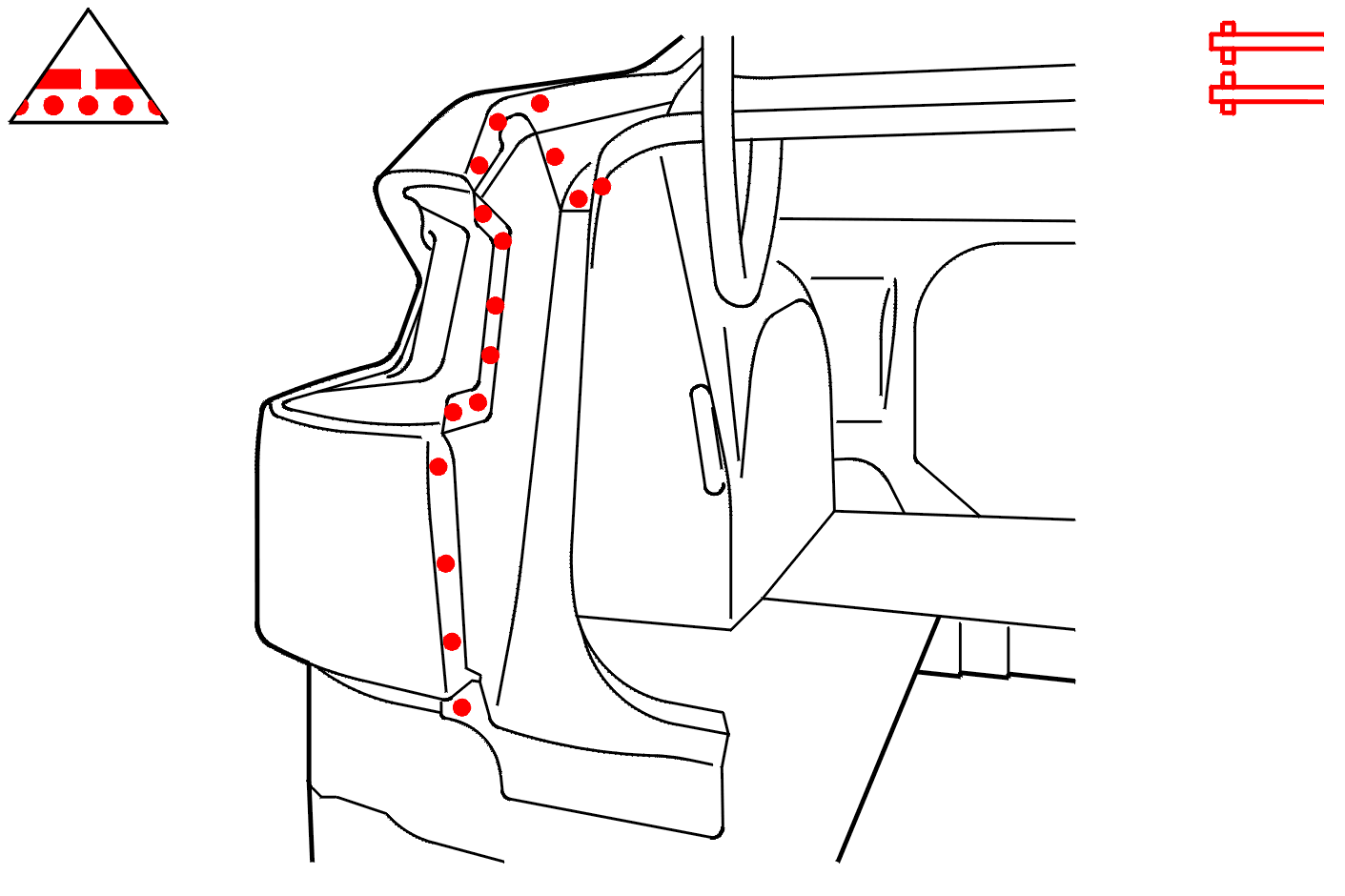

8 - DÉGRAFAGE

9 - AJUSTAGE

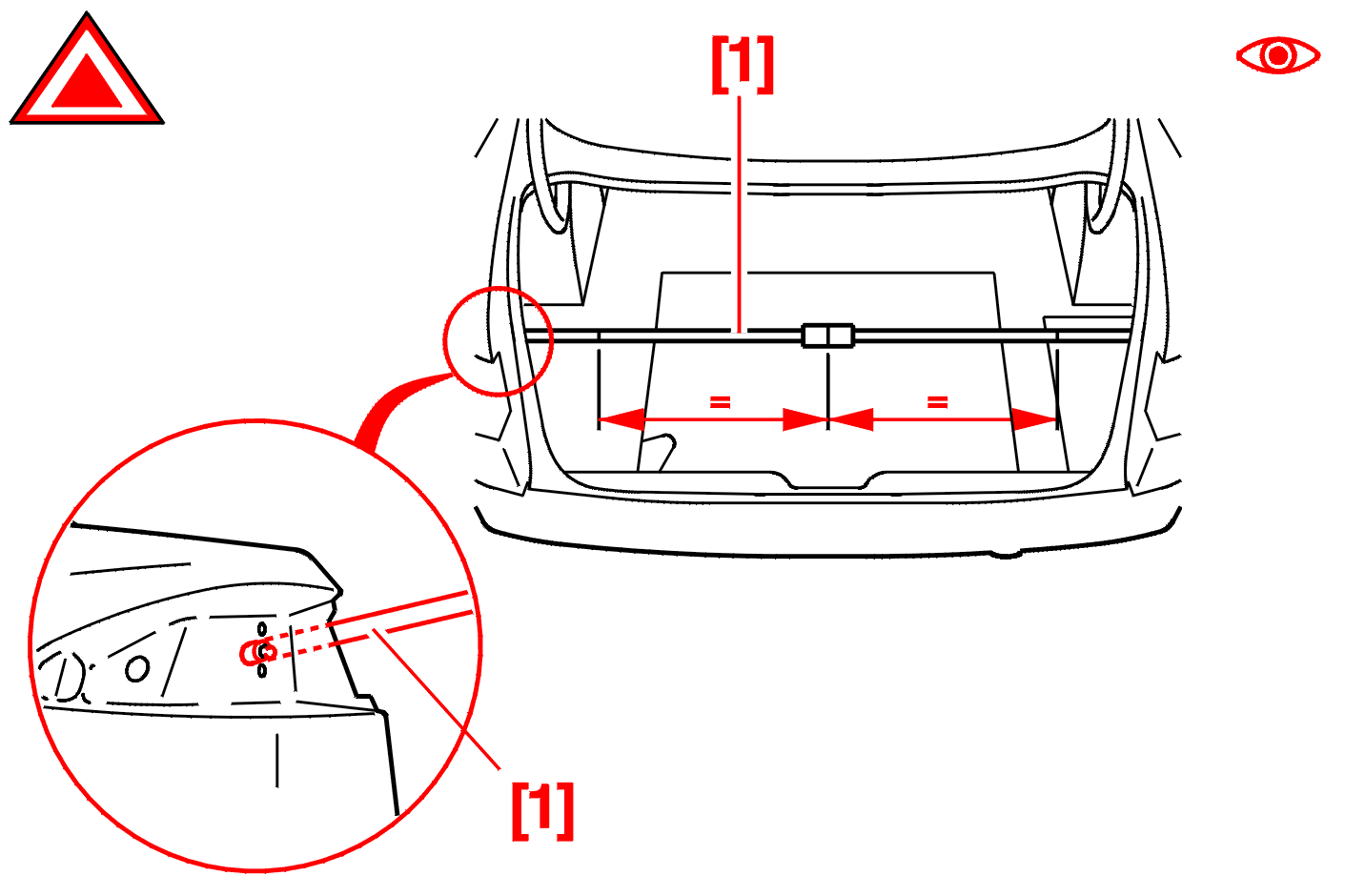

Outil de rapprochement d'ailes arrière [1] .

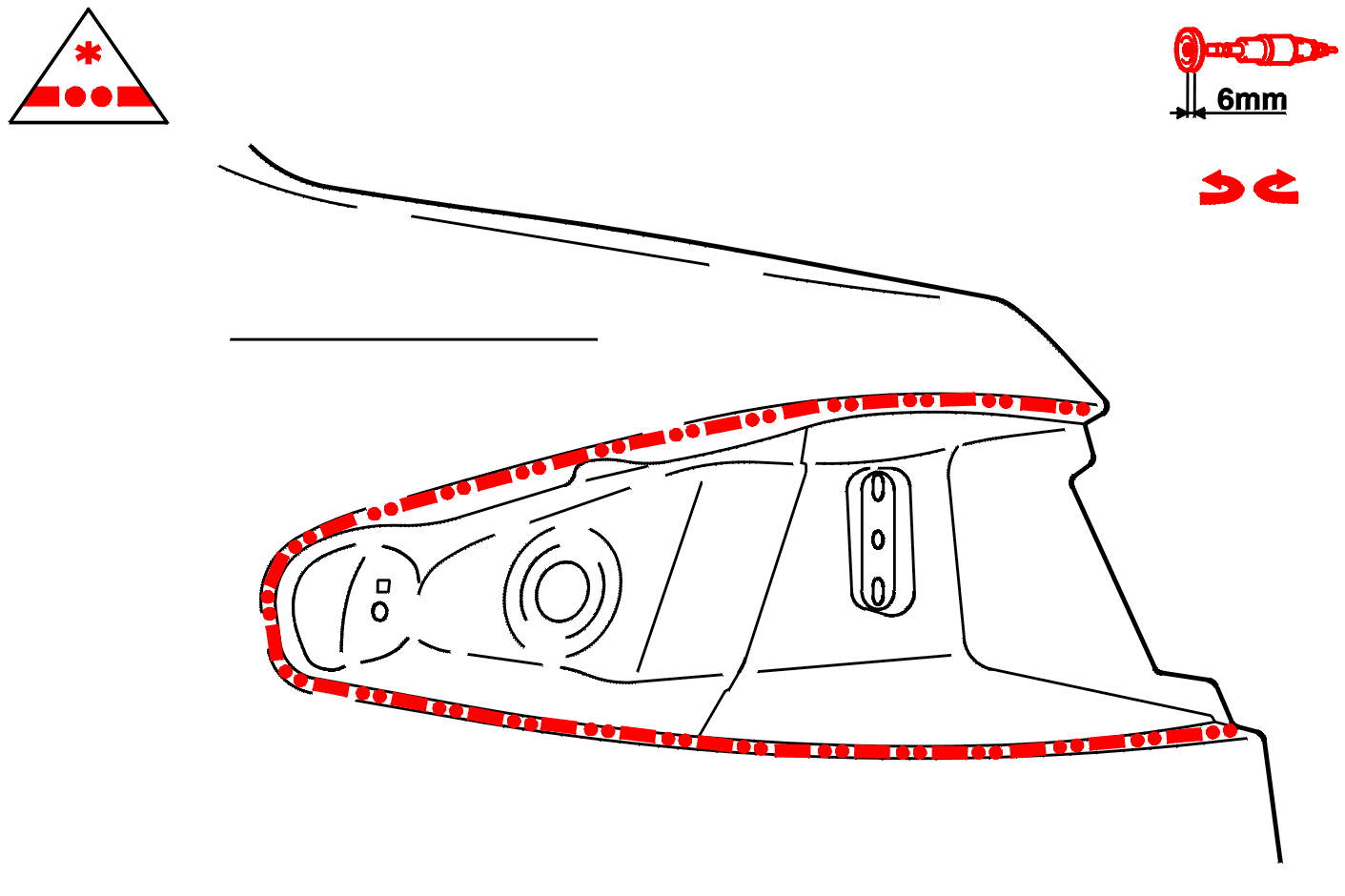

10 - SOUDAGE

11 - ÉTANCHÉITÉ
