C4BH2MF1 - 607

REMPLACEMENT EXTENSION DE PLANCHER ARRIÈRE, LONGERONNET ARRIÈRE

ATTENTION : toutes les surfaces décapées doivent être protégées par le procédé de rezingage électrolytique homologué .

IMPÉRATIF : respecter les règles élémentaires d'hygiène et de sécurité (port du masque filtrant pour vapeurs organiques - travailler en zone ventilée) .

1 - OPÉRATION(S) COMPLÉMENTAIRE(S)

Remplacement, PANNEAU ARRIÈRE ASSEMBLÉ .

2 - IDENTIFICATION PIÈCE DE RECHANGE

(1) Longeronnet arrière assemblé .

(2) Extension plancher arrière assemblé .

3 - COMPOSITION PIÈCE DE RECHANGE

(3) Longeronnet arrière .

(4) Renfort longeronnet arrière .

(5) Support arrière échappement assemblé .

(6) Extension plancher arrière .

(7) Support échappement assemblé .

4 - PIÈCE(S) NÉCESSAIRE(S) À LA RÉALISATION DE LA MÉTHODE

(1) Longeronnet arrière assemblé .

(2) Extension plancher arrière assemblé .

5 - PARTICULARITÉS

(8) Extension plancher arrière droit .

6 - PRÉPARATION PIÈCE NEUVE

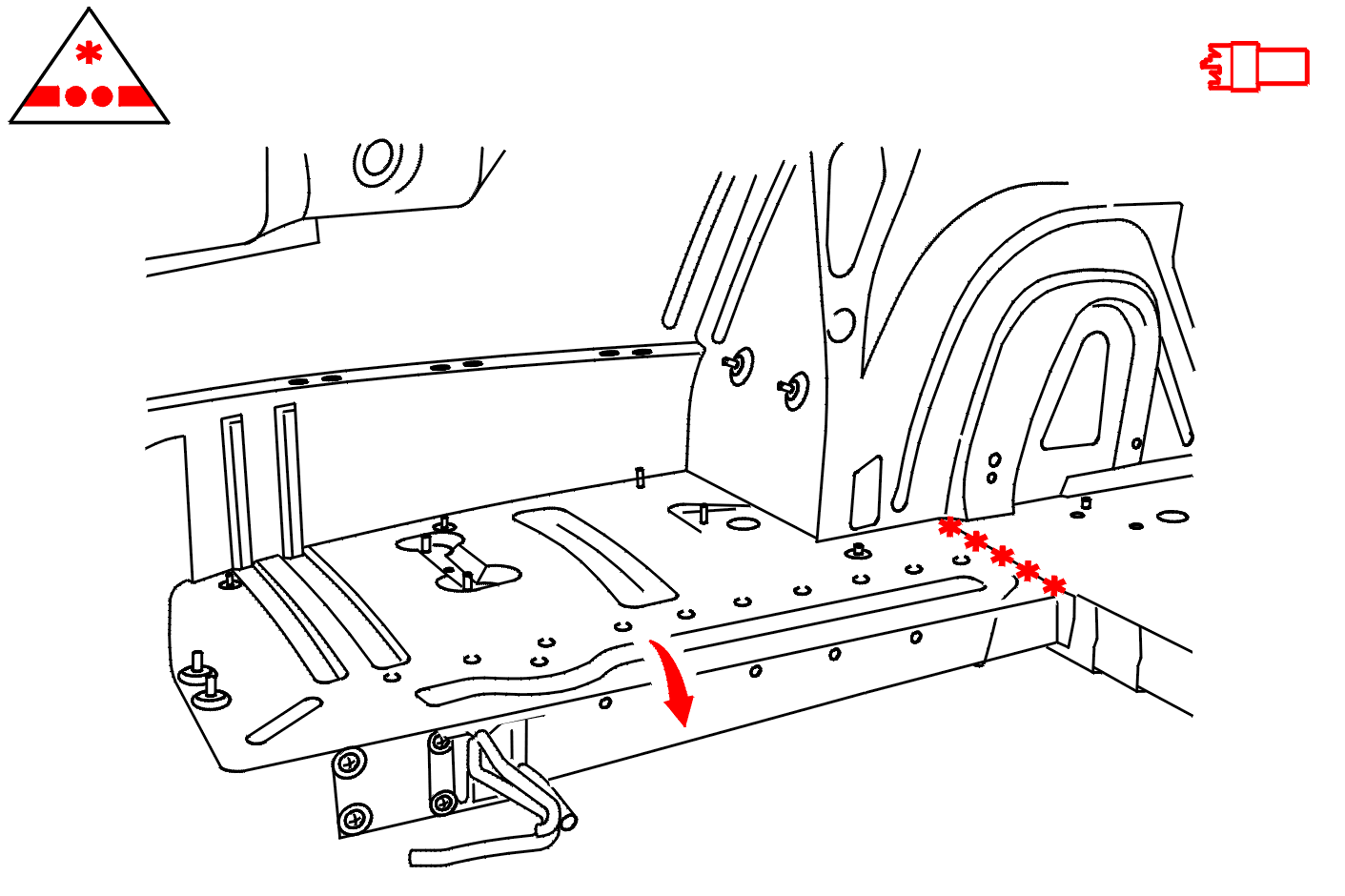

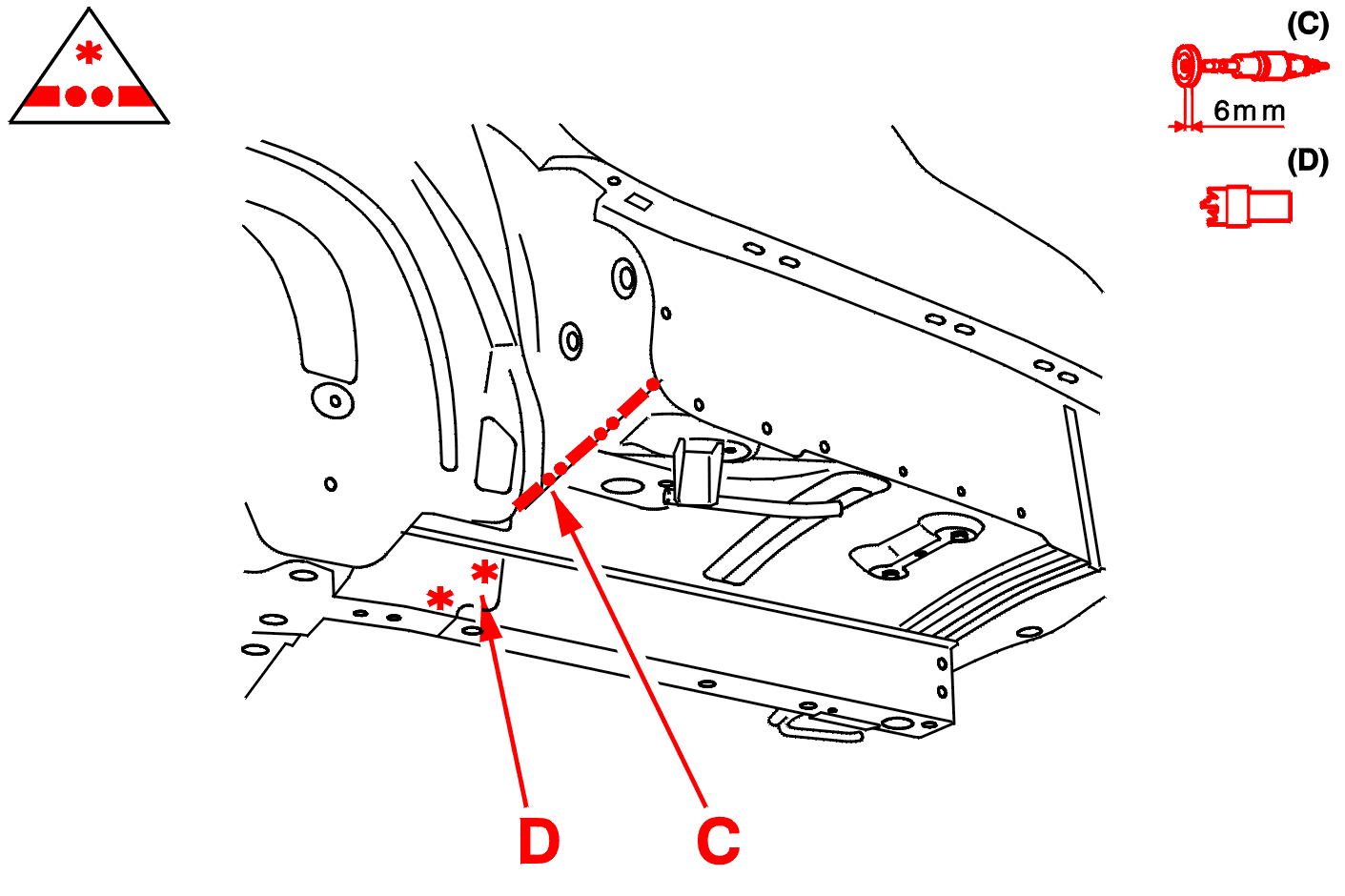

7 - DÉCOUPAGE

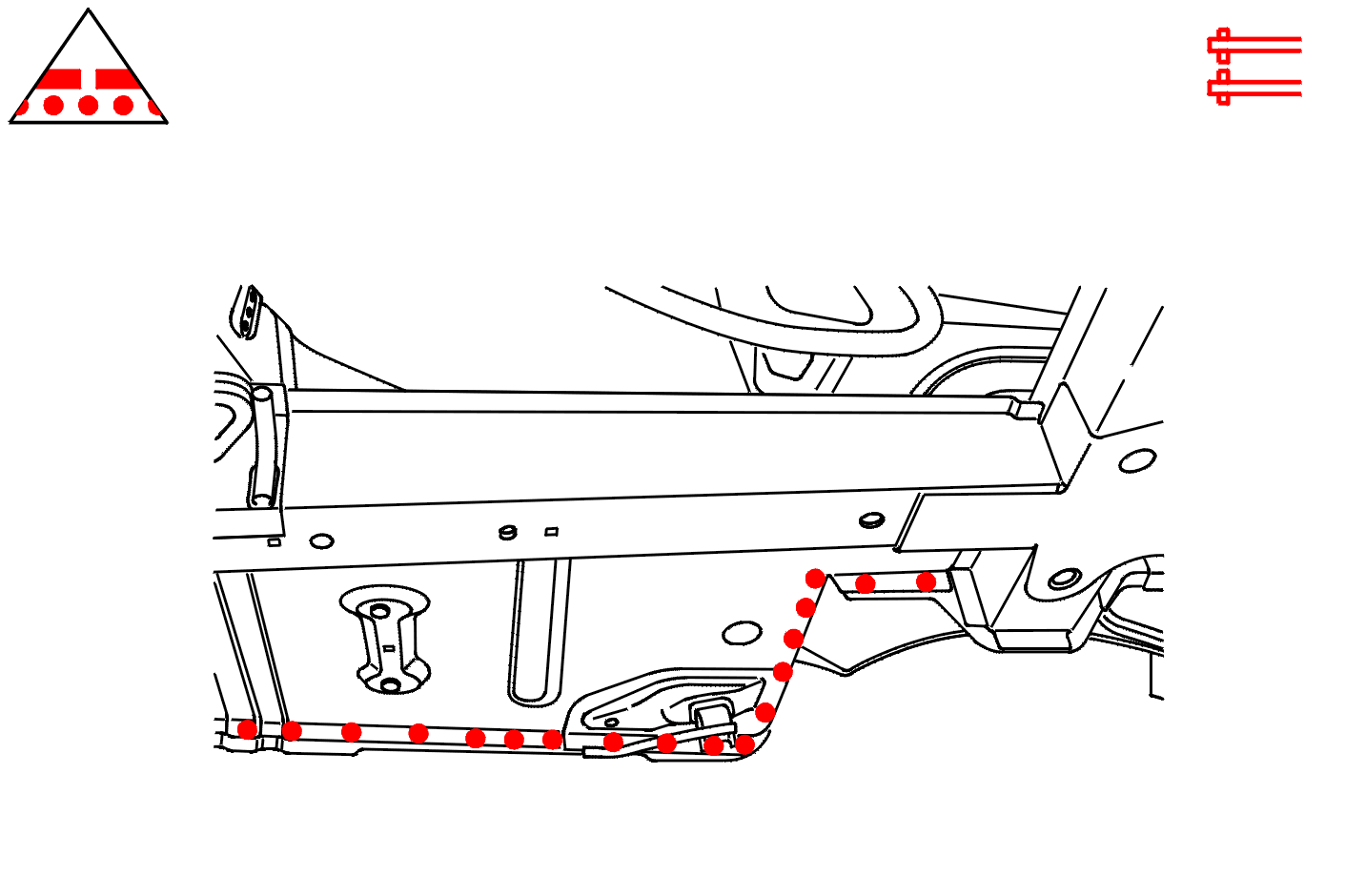

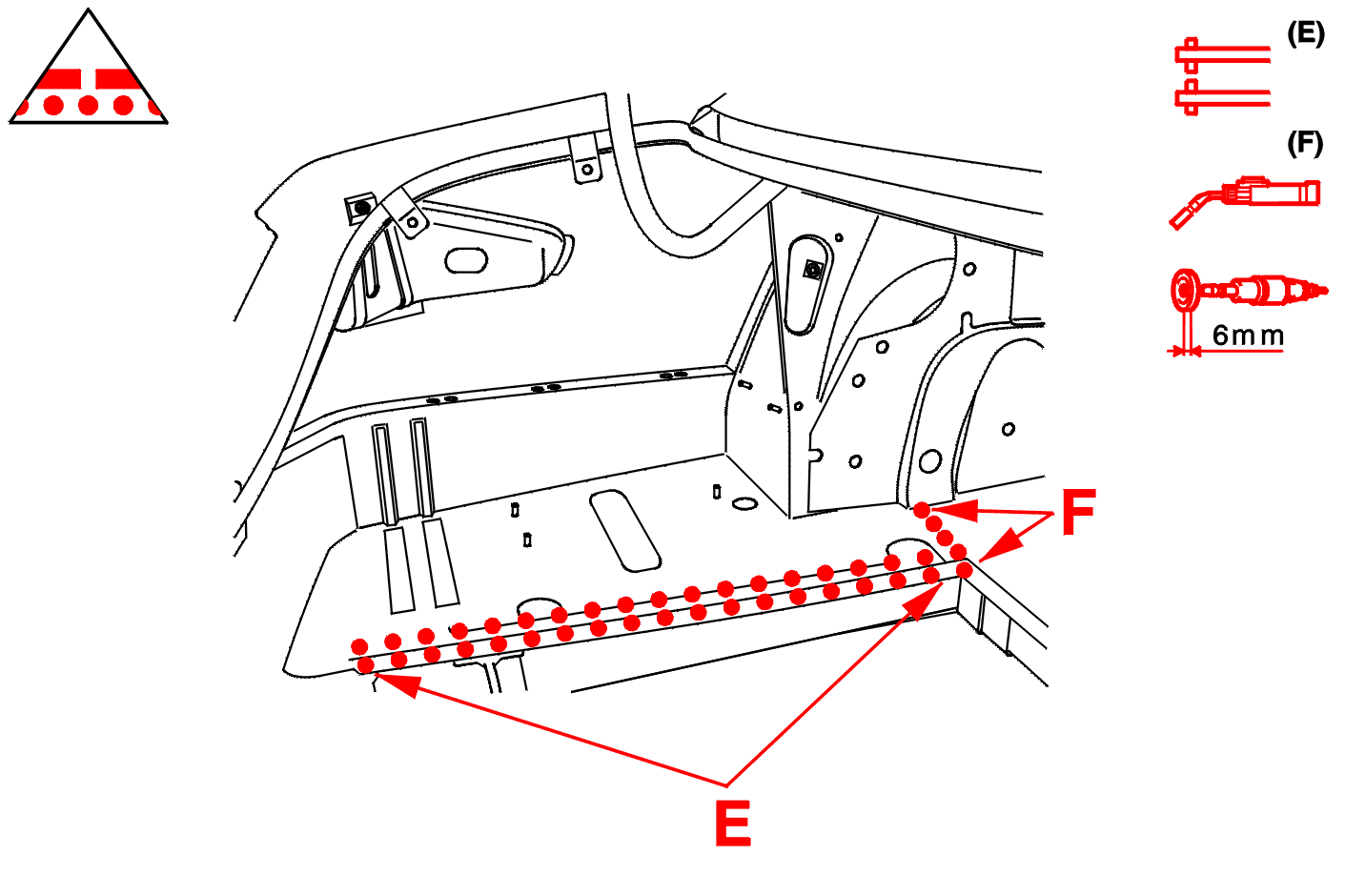

8 - DÉGRAFAGE

9 - AJUSTAGE

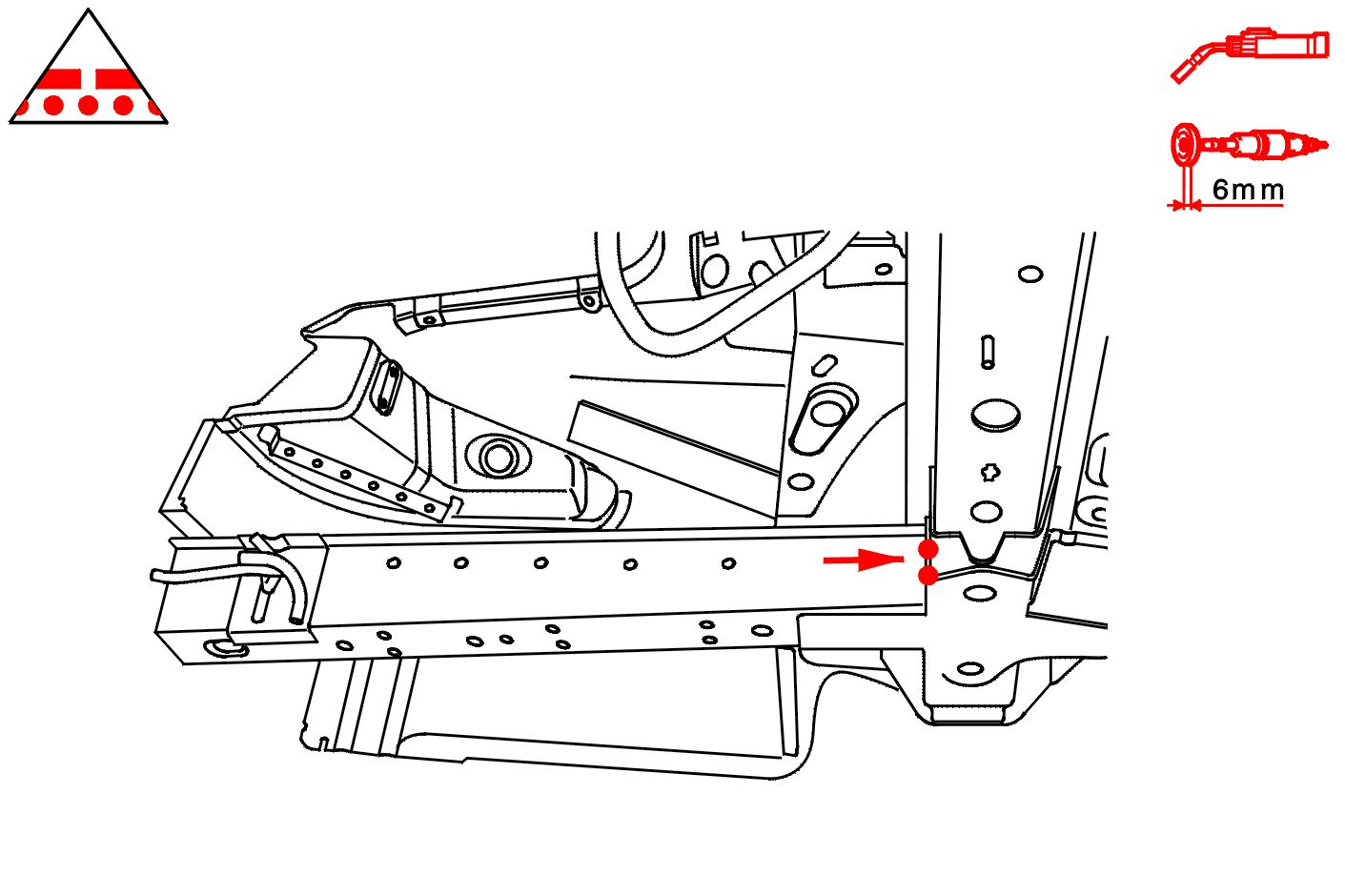

10 - SOUDAGE

11 - ÉTANCHÉITÉ

12 - PROTECTION
