C5HE00K1 - 607 CLIMATISATION AUTOMATIQUE
CONTRÔLE ET RÉGLAGE ENTREFER COMPRESSEUR
1 - OUTILLAGE À UTILISER

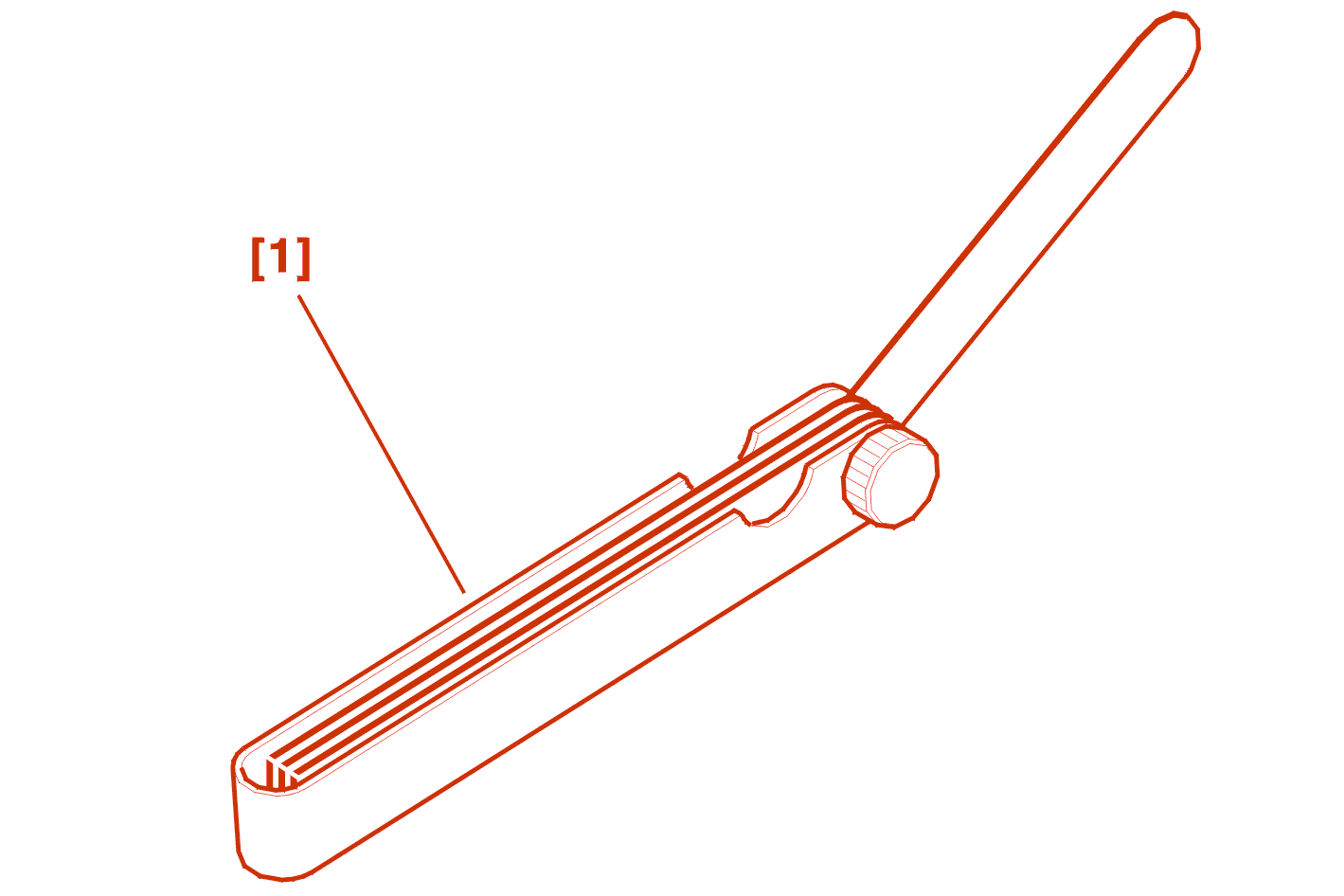

[1] jeu de cales d'épaisseur .
2 - CONTRÔLE

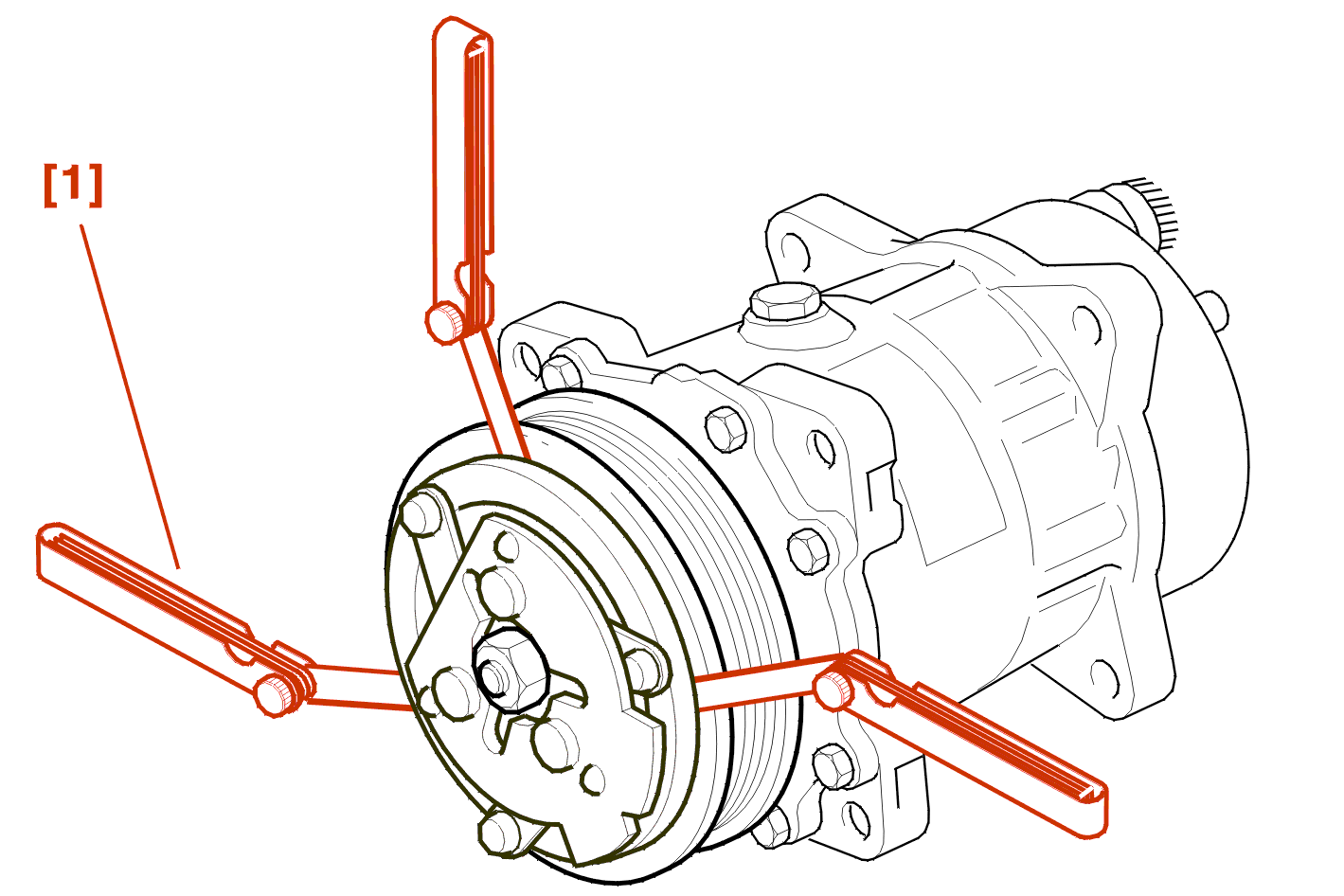

Mesurer à l'aide d'un jeu de cales d'épaisseur [1] l'entrefer compris entre le plateau entraîneur et la poulie .
Effectuer au minimum 3 points de mesure .
Valeur de l'entrefer 0.4 à 0.8 mm .
3 - RÉGLAGE
SI LA VALEUR EST INCORRECTE, DÉPOSER LE PLATEAU ENTRAÎNEUR .
Ajuster la valeur en agissant sur :
Reposer le plateau entraîneur .
Serrer l'ancien écrou (3) de 3.5 à 4 mdaN .
Contrôler la valeur de l'entrefer .
Au besoin, effectuer un nouveau réglage .
Remplacer l'ancien écrou (3) par un écrou neuf .
Serrer de 3.5 à 4 m.daN .
