C5HG05K1 - 607

DÉPOSE - REPOSE PLATEAU ENTRAÎNEUR COMPRESSEUR

1 - OUTILLAGE SPÉCIAL

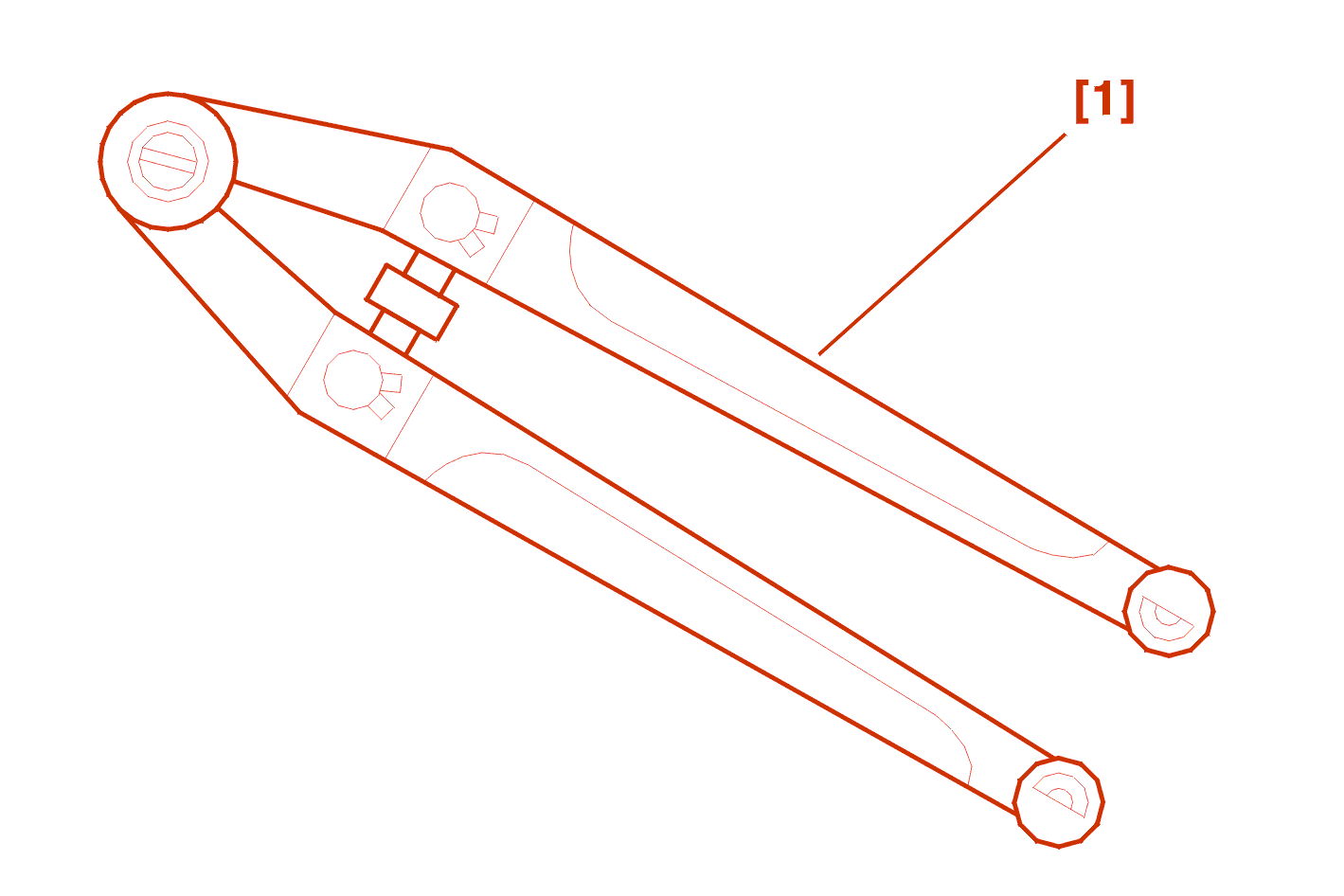

[1] clé à ergots réglables FACOM 117A .

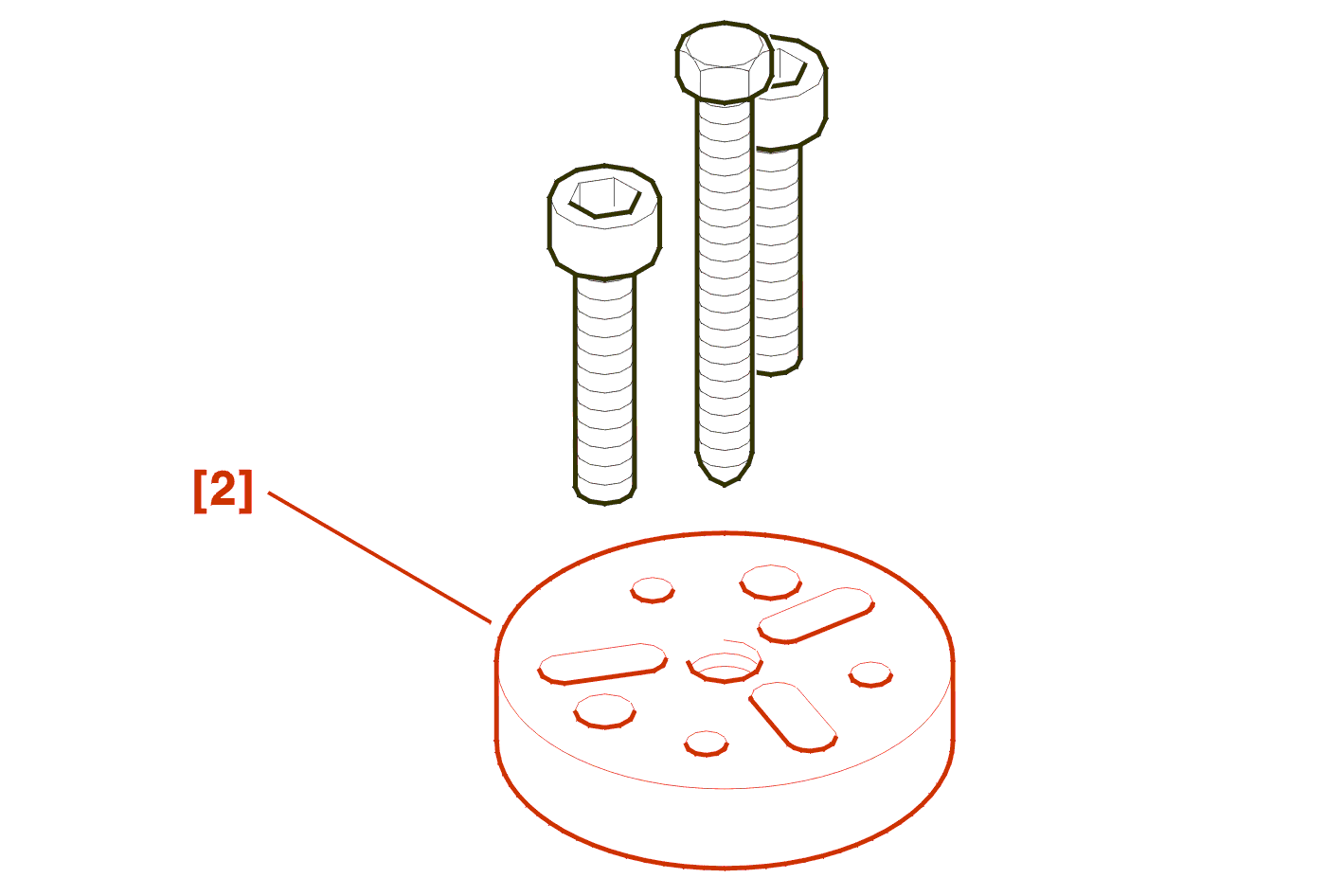

[2] extracteur du plateau entraîneur (-).1516 .

2 - DÉPOSE

PRÉCAUTIONS À PRENDRE .

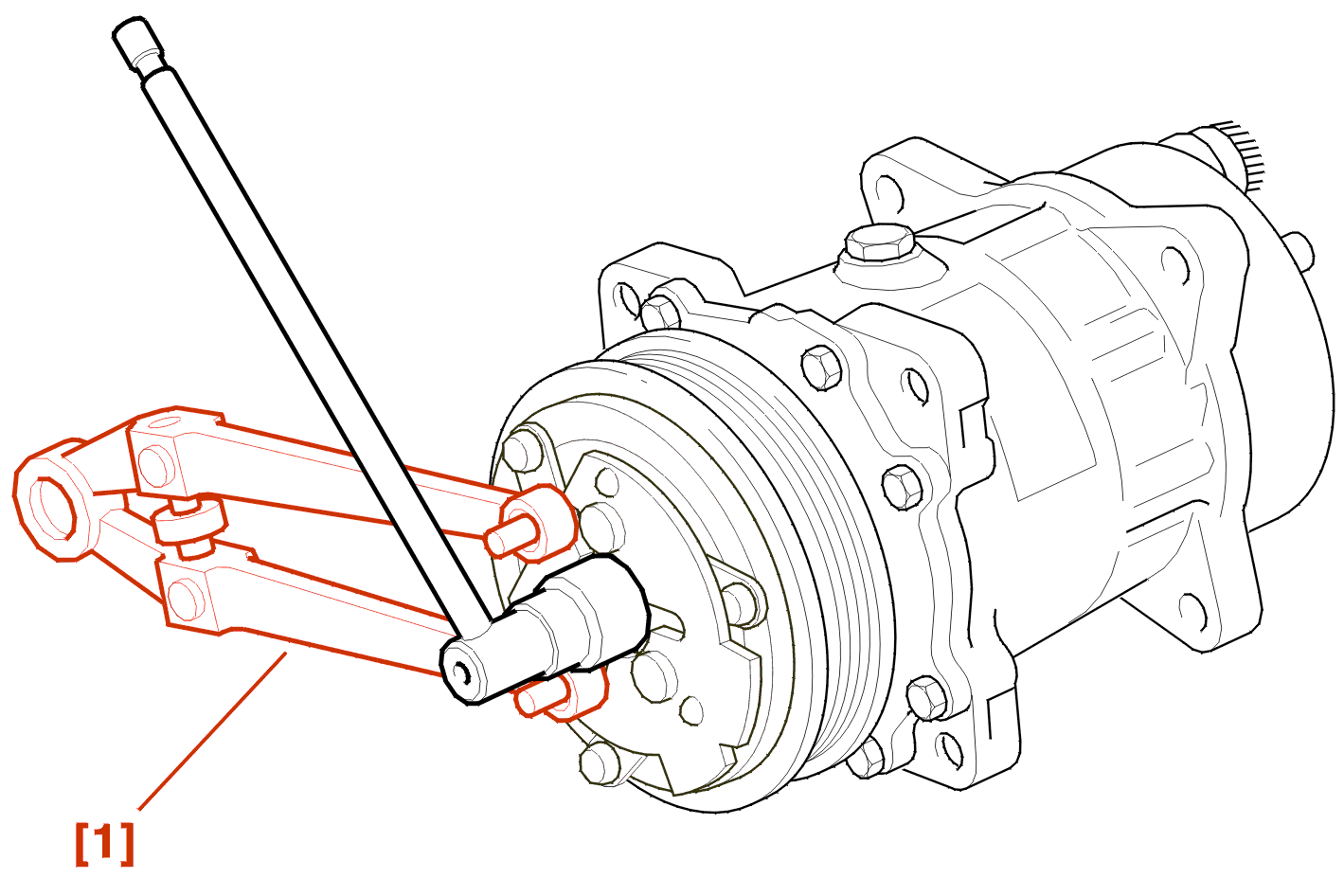

Mettre en place la clé à ergots [1] .

Desserrer l'écrou central avec la clé et la douille .

Déposer l'écrou central .

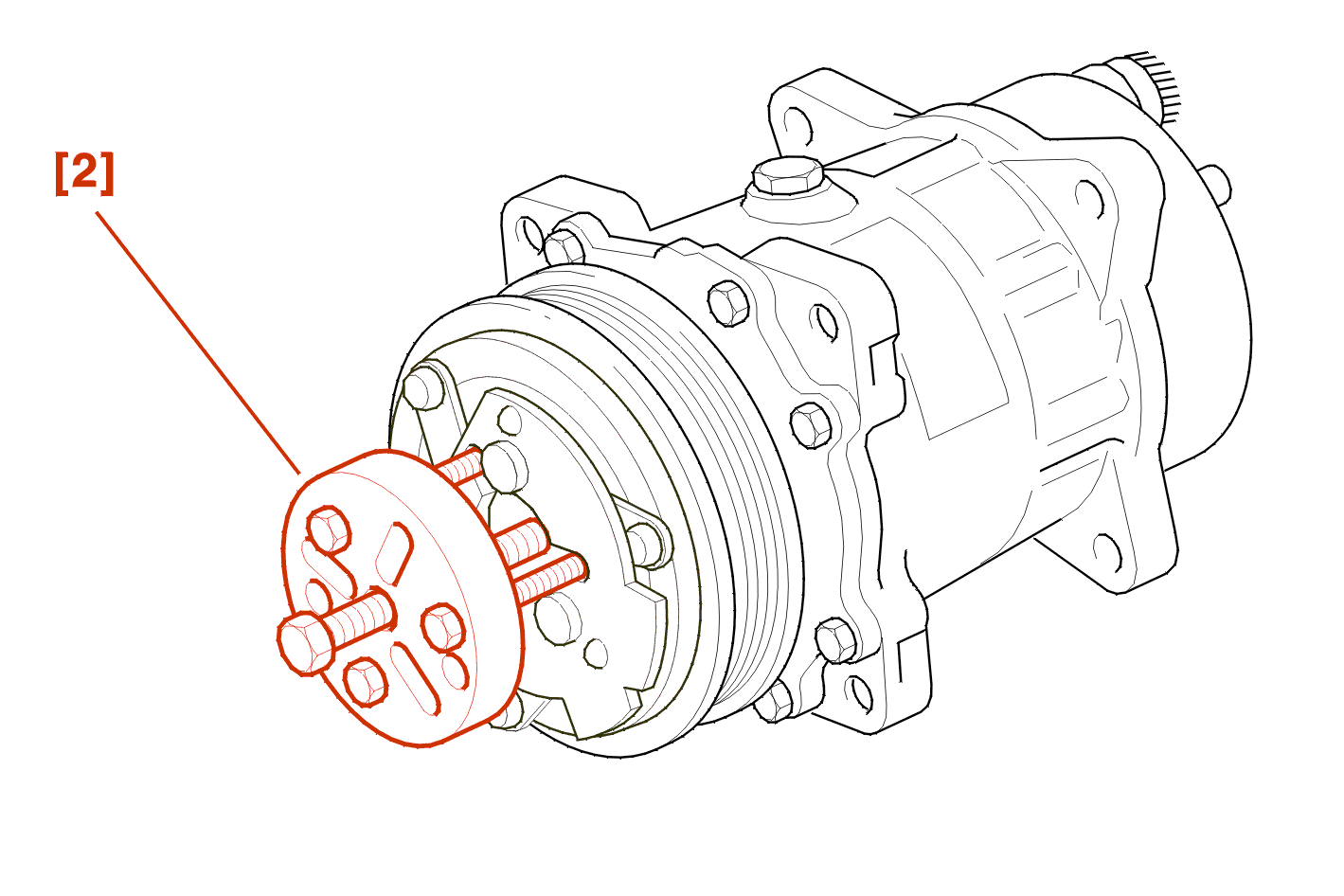

Mettre en place l'extracteur [2] .

S'assurer qu'il est bien parallèle à la face du plateau entraîneur .

Extraire le plateau entraîneur .

3 - REPOSE

Mettre en place le plateau entraîneur .

Reposer l'ancien écrou et le serrer de 3.5 à 4 m.daN .

Contrôler et régler l'entrefer .

Remplacer l'ancien écrou par un écrou neuf .

Serrer de 3.5 à 4 m.daN .
