B3BF09K1 - 607

A FUTÓMŰVEK BEÁLLÍTÁSA

FIGYELEM : a beállítási szög- együttes ellenőrzéséhez ( utánfutás , kerékdőlés , kerékösszetartás ) , referencia - útfekvésmagasságra kell helyezni a gépjárművet .

ELOÍRÁS : az első és hátsó hátsó futóművek geometriájának teljes ellenőrzését , kezdje a hátsó futóműnél .

1 - CÉLSZERSZÁMOK

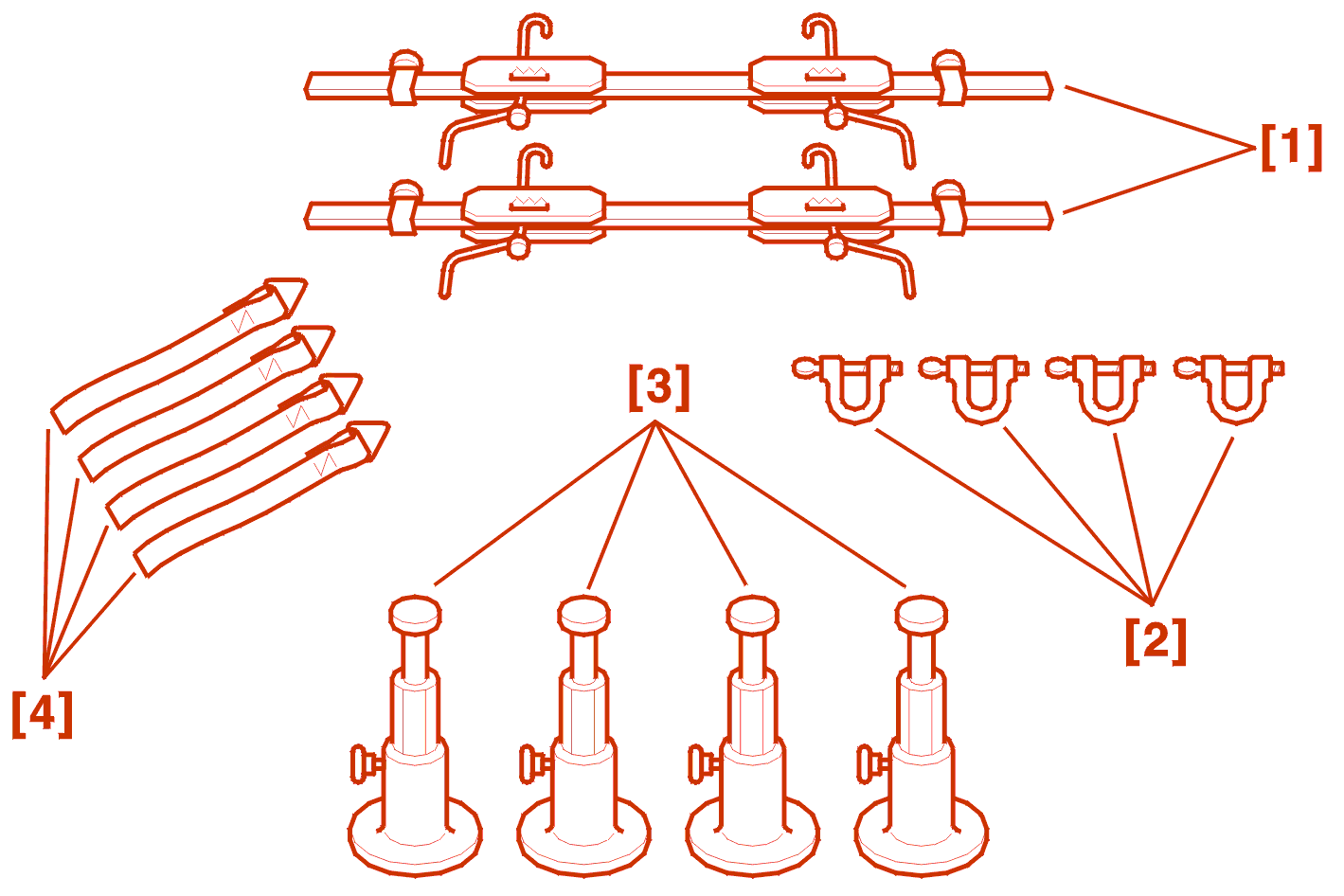

Készülék a (-).0916 futóművek referencia- útfekvésmagasságra történő helyezéséhez .


[ 1 ] két felfüggesztés - összenyomóból álló készlet (-).0916-A .

[ 2 ] négy kengyelből álló készlet (-).0916-C .

[ 3 ] négy mérőtuskóból álló készlet (-).0916-D .

[ 4 ] négy hevederből álló készlet (-).0916-B .

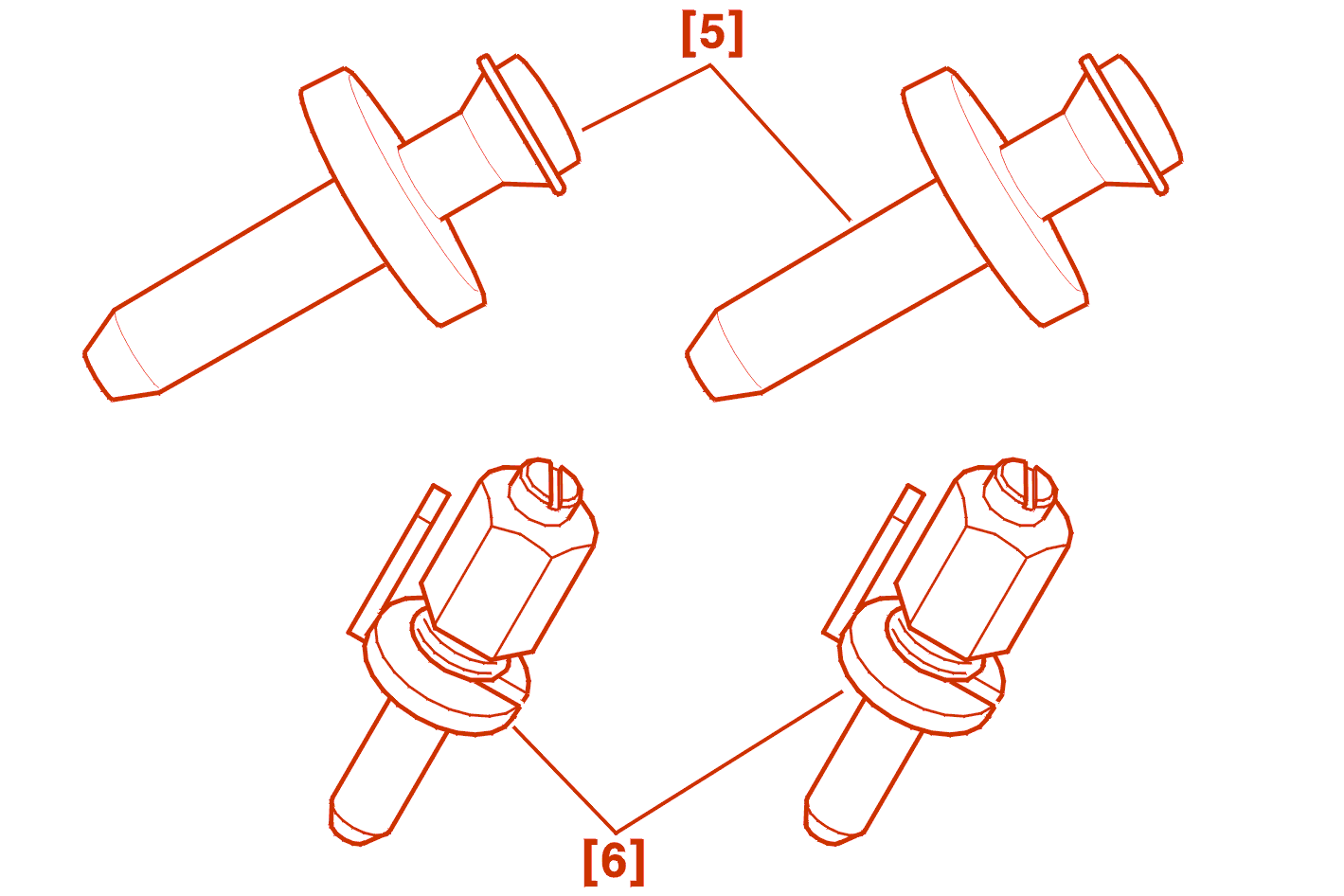

[5] központosító csapja a motorbölcsőnek (-).0623-C .

[6] Beállítókengyel-készlet (-).0532-B .

2 - ELŐÍRÁS A REFERENCIA - ÚTFEKVÉSMAGASSÁGRA TÖRTÉNŐ HELYEZÉS ELŐTT

Ellenőrizze a gumiabroncsok megfelelőségét és nyomását .

2 - 1 - ELSO FUTÓMű

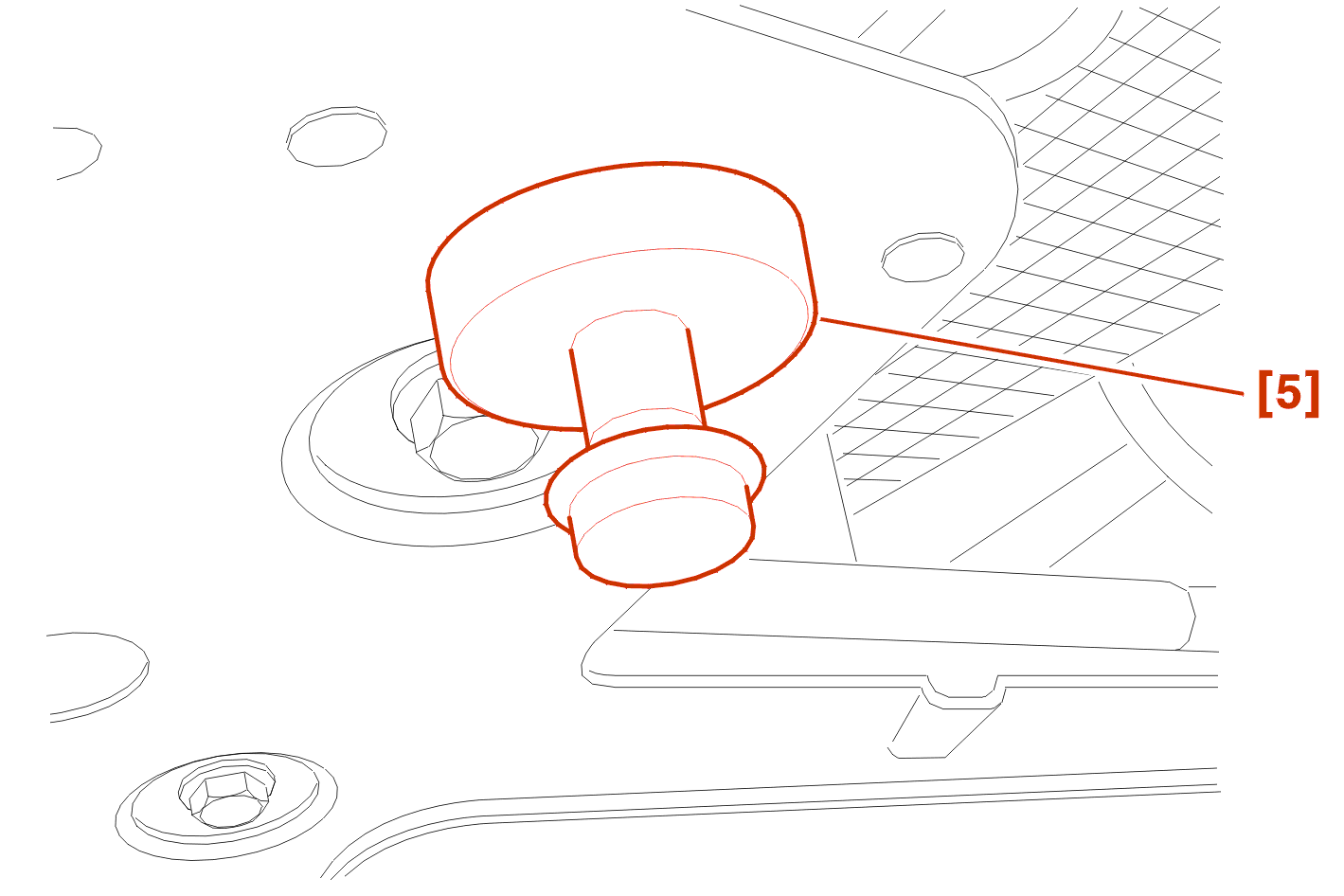

Ellenőrizze a bölcső elhelyezkedését a karosszériához képest , a szerszámok [5] segítségével .

2 - 2 - HÁTSÓ FUTÓMŰ

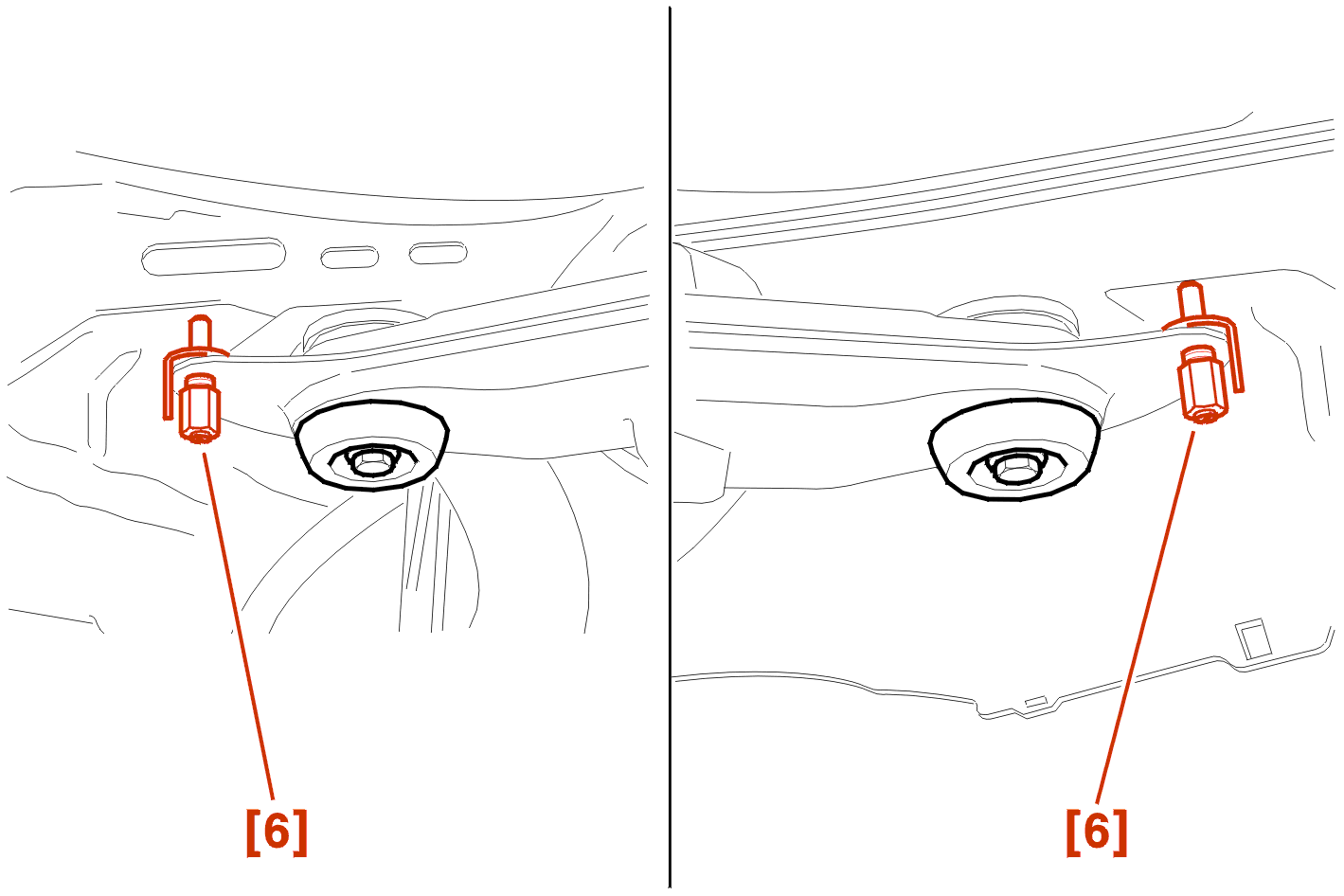

Ellenőrizze a hátsó kereszttartó elhelyezkedését a karosszériához képest , a szerszám [6] segítségével .

2 - 3 - A FOGASLÉC KÖZÉPSŐ HELYZETE

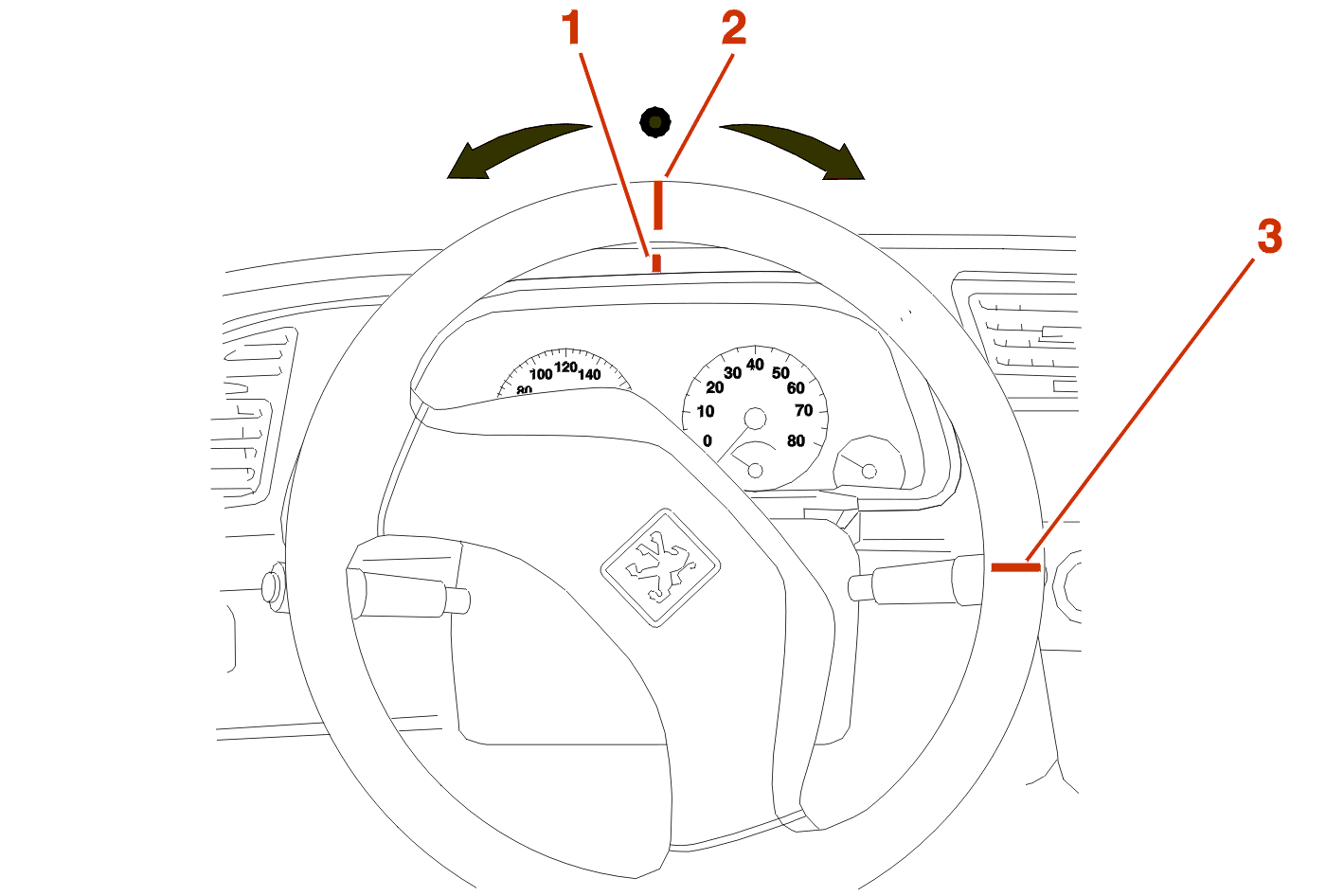

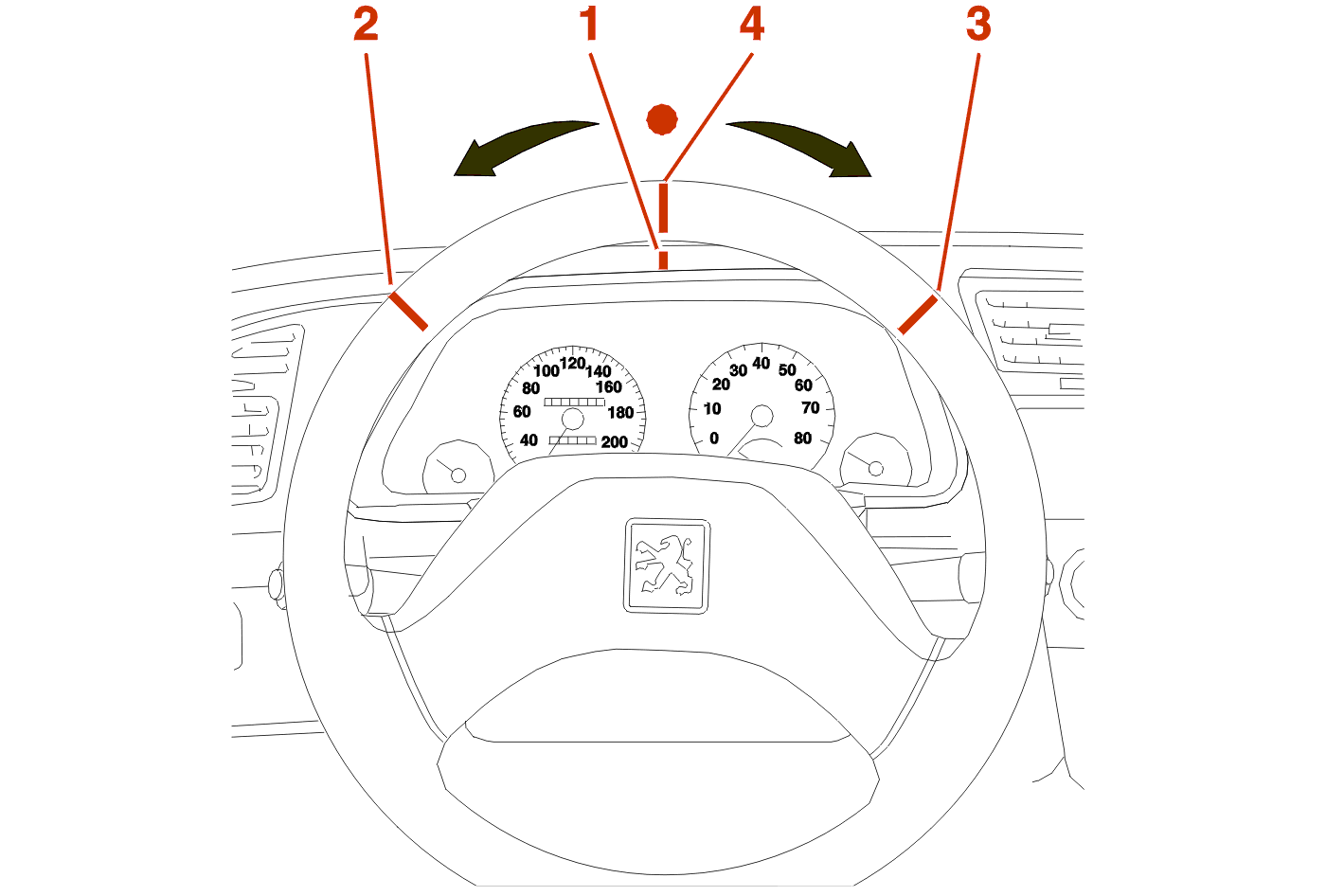

Fordítsa el teljesen a kormányt az egyik oldalra .

Tegyen egy ( 1 ) jelölést a műszerfalra és egy ( 2 ) jelölést szemben , a kormánykerékre .

Forgassa el ütközésig a másik irányban , megszámlálva ugyanakkor a kormánykerék fordulatait .

Tegyen egy másik ( 3 ) jelölést a kormánykerékre , szemben a műszerfalon lévővel .


Ossza el kettővel a kormánykerék 2 jelölései közötti távolságot és tegyen egy 3. ( 4 ) jelölést .

Mozgassa visszafelé a kormánykereket a kormánykerék - elfordítások számának felével .

Hozza egyvonalba a 3. ( 4 ) jelölést a ( 1 ) műszerfalon lévő jelöléssel .

HOZZA ÚJBÓL EGYVONALBA A KORMÁNYKEREKET A MŰSZERFALLAL , SZÜKSÉG ESETÉN KISZERELVE , MAJD VISSZASZERELVE A KORMÁNYKEREKET .

2 - 4 - ELŐÍRÁSOK

Végezze el a kerekek kiegyensúlyozását .

Az első és hátsó futóművek beállítási értékeinek ellenőrzését , valamint az első és hátsó futóművek beállítását a felfüggesztés pontos összenyomási értékeinek helyzetében (referencia - útfekvésmagasság) kell elvégezni , egy futómű - ellenőrző padon .

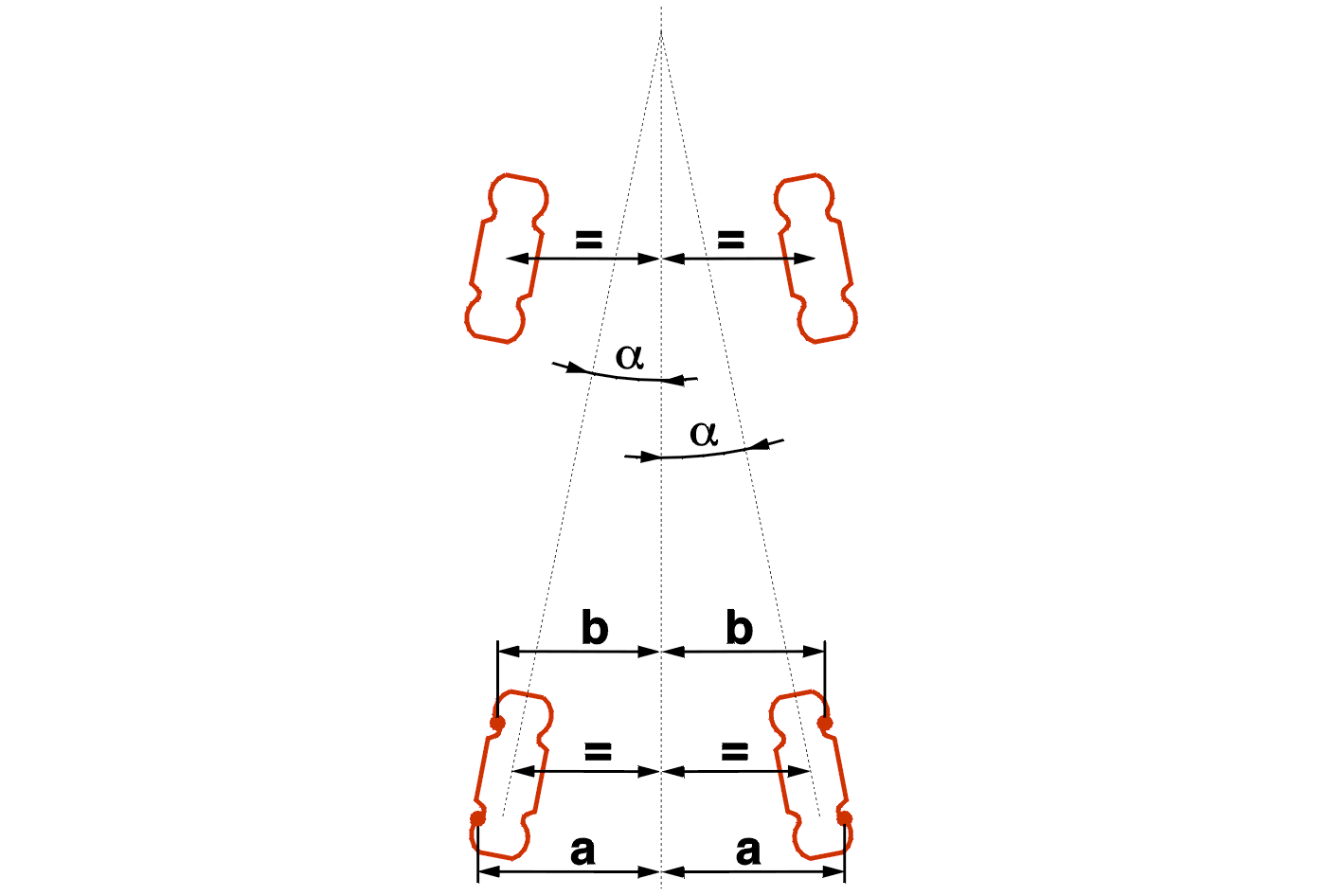

ELOÍRÁS : az esp rendszerrel felszerelt gépjárművek első futóművének tökéletesen egyvonalban kell lennie a hátsó futóművel (szimmetria tengely , vagy karosszéria tengely) , a tűrés : ± 1° .

ELOÍRÁS : a kormánykerék érzékelőt kötelezően inicializálni kell , ha módosítjuk az első , vagy hátsó kerékösszetartást .

3 - REFERENCIA-ÚTFEKVÉSMAGASSÁGRA HELYEZÉS

3 - 1 - ELÖL

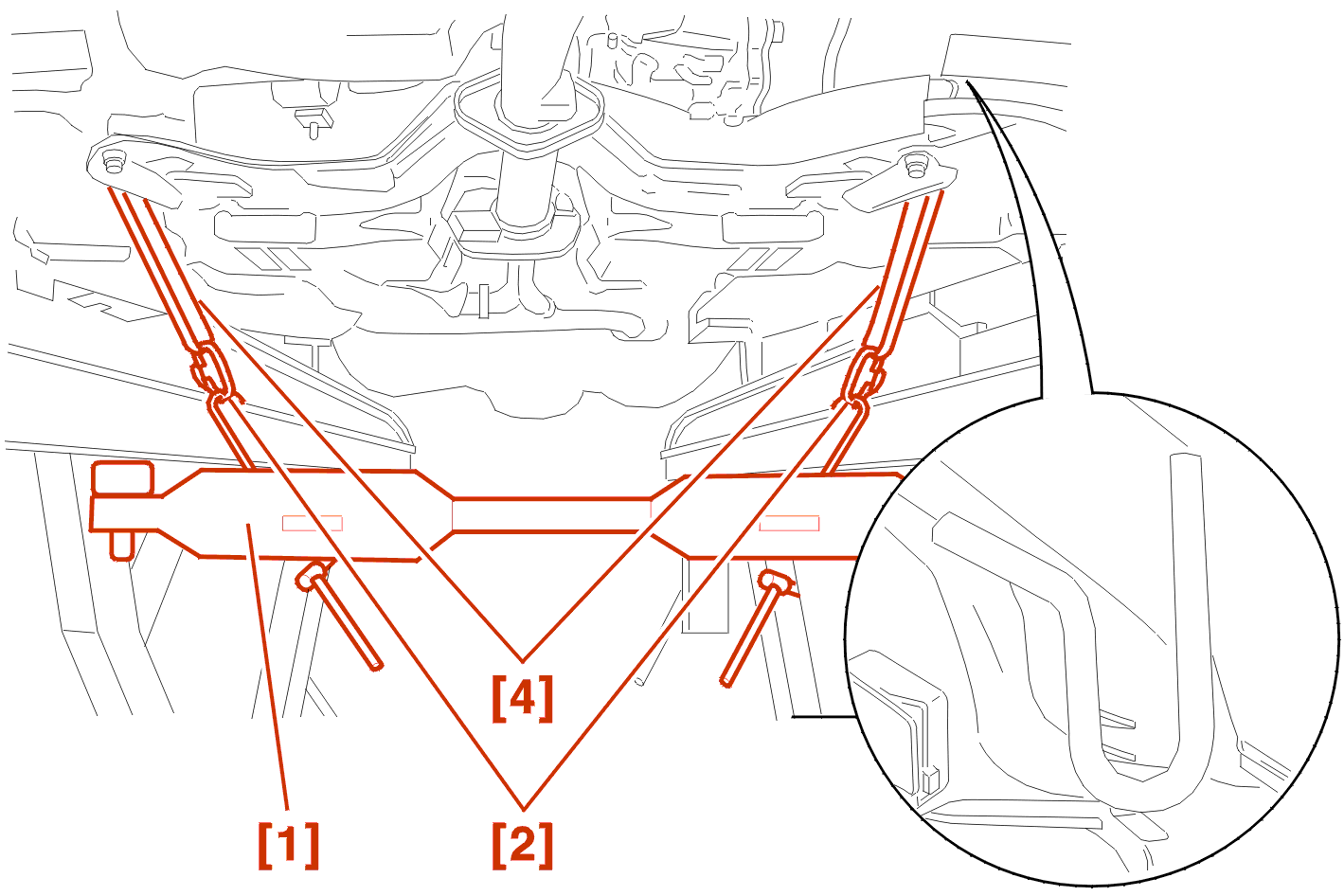

Illessze be a [4] hevedereket a [2] kengyeleikkel felszerelve, az emelőfülekbe .

Tegye helyére a [ 1 ] felfüggesztés összenyomót .

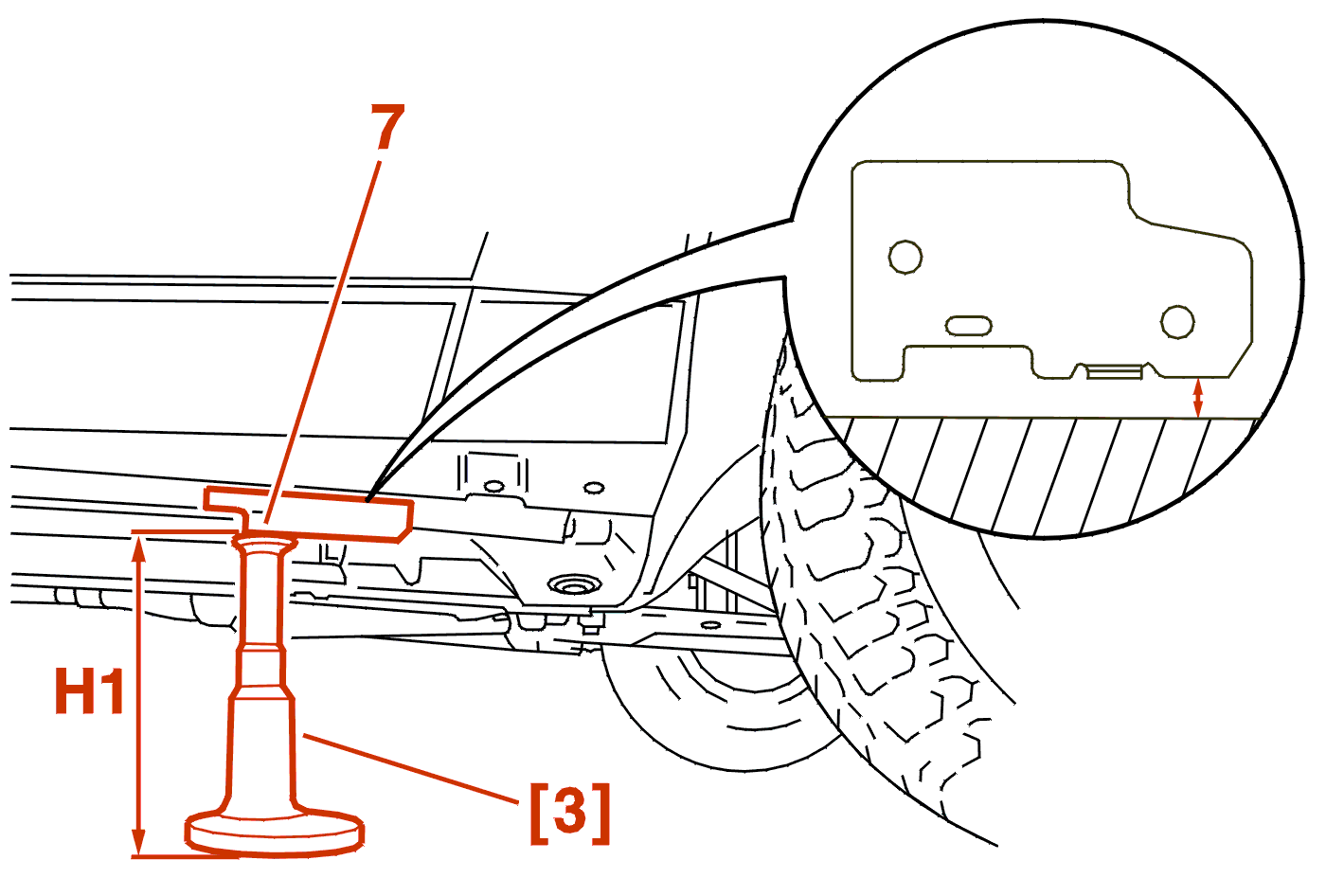

Nyomja össze a felfüggesztést úgy , hogy H1 karosszéria magasságot kapjon a jobb és a bal oldalon ( referencia - útfekvésmagasság ) , amelyet a karosszéria ( 7 ) alsó pereme és a talaj között kell mérni .

FIGYELEM : a H1 referencia - útfekvésmagasság mérése során vegye figyelembe a támasztólapok magasságát .

3 - 2 - HÁTUL

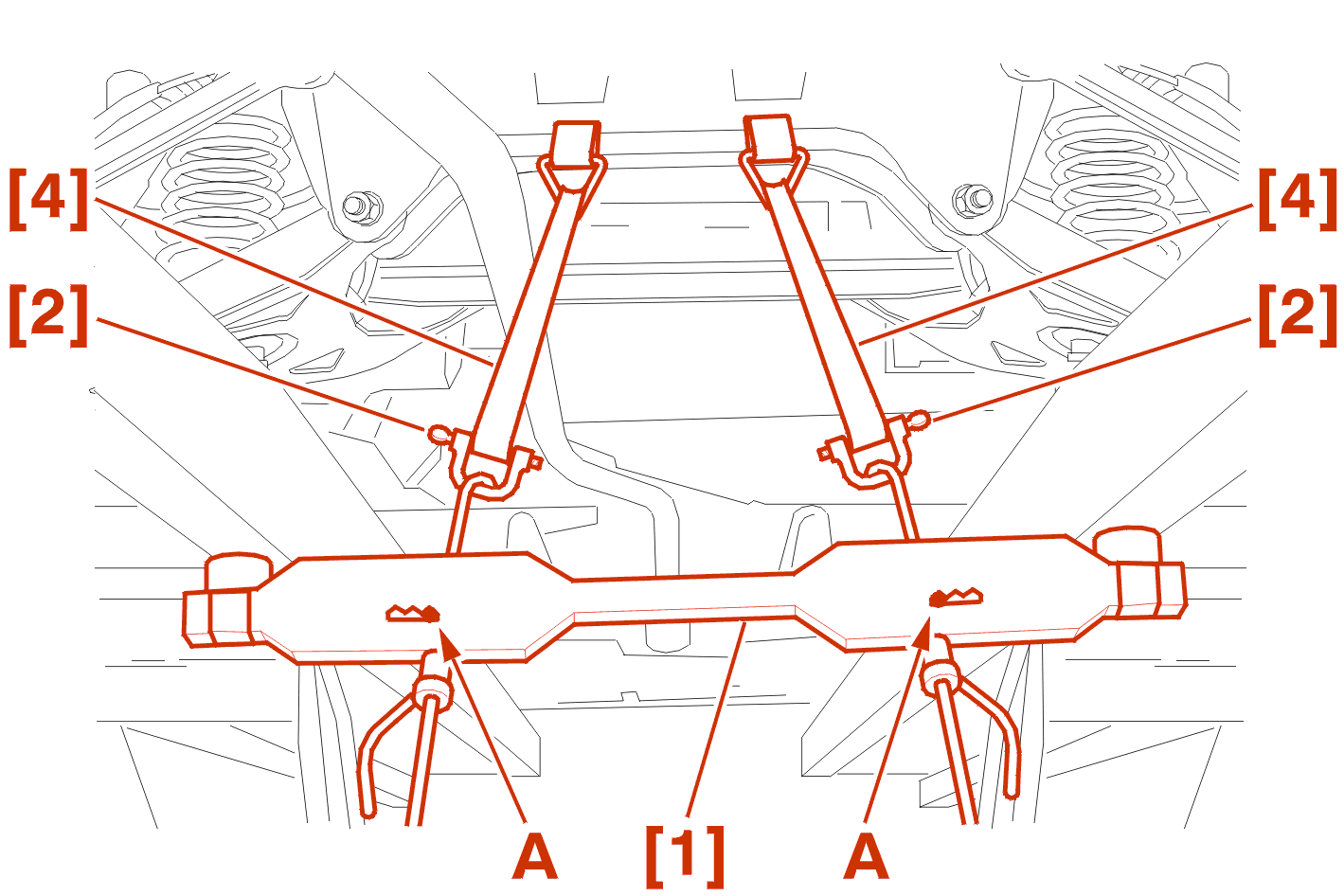

Illesszen be két [ 4 ] hevedert a [ 2 ] kengyeleikkel ellátva a hátsó kereszttartó köré .

Tegye helyére a [ 1 ] felfüggesztés összenyomót .

Válassza ki a ( A ) fogazat legmegfelelőbb helyzetét a hevederek lehető legfüggőlegesebb helyzetben történő meghúzásához .

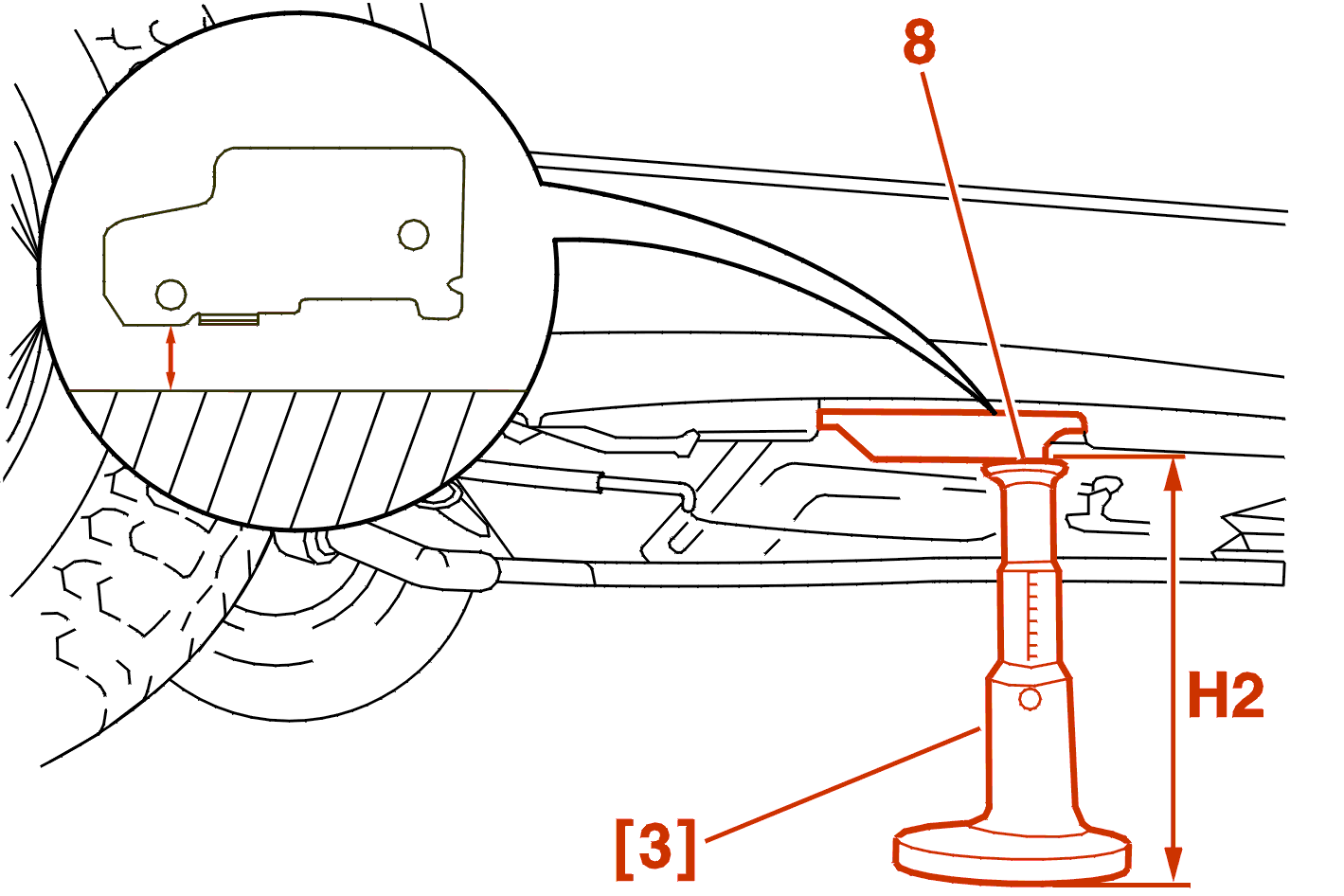

Nyomja össze a felfüggesztést úgy , hogy H2 karosszéria magasságot kapjon a jobb és a bal oldalon ( referencia - útfekvésmagasság ) , amelyet a karosszéria ( 8 ) alsó pereme és a talaj között kell mérni .

FIGYELEM : a H2 referencia - útfekvésmagasság mérése során vegye figyelembe a támasztólapok magasságát .

Ellenőrizze , hogy az előzetesen elől mért H1 magasság , nem változott - e (Ugyanúgy a H3 és H2 + 50 mm esetén) .

4 - AZ ELSŐ FUTÓMŰ ELLENŐRZÉSE ÉS BEÁLLÍTÁSA

4 - 1 - ELLENORZÉS

az első futómű beállítási értékei
szabályos motortípus
megnevezés 3FZ - 4HX
4HZ - XFX
3FZ - 4HX
4HZ - XFX
sajátosságok 225/55R16 225/50R17
H1 (mm) 134 140
kerékösszetartás (mm) + 0.5 ± 0,5 + 0.5 ± 0,5
kerékösszetartás (°) + 0° 04' ± 3' + 0° 04' ± 3'
kerékdolés -0° 15' ± 20' -0° 15' ± 20'
utánfutás + 2° 30' ± 30' + 2° 30' ± 30'
csapterpesztés + 13° 45' ± 30' + 13° 45' ± 30'

4 - 2 - POZITÍV KERÉKÖSSZETARTÁS BEÁLLÍTÁSA

Csak a kerékösszetartás állítható (Elöl) .


Ha az érték nem megfelelő , állítsa be a ( 5 ) rudakat (egy rúd - fordulat = körülbelül 2 mm) .

Húzza meg a ( 6 ) csavaranyákat 6 m.dan nyomatékkal .

ELOÍRÁS : egy esp rendszerrel felszerelt gépjármű esetén , végezze el a kormánykerék - elfordulási szögérzékelő megismertetését a diagnisztikai készülék DIAG 2000 segítségével .

5 - A HÁTSÓ FUTÓMŰ ELLENŐRZÉSE

Hátul csak a kerékösszetartás változása állítható .

FIGYELEM : a hátsó futómű bármely beállítása automatikusan maga után vonja az első futómű beállításának szükségességét .

a hátsó futómű jellemzői
szabályos motortípus
megnevezés 3FZ - 4HX
4HZ - XFX
3FZ - 4HX
4HZ - XFX
sajátosságok 225/55R16 225/50R17
H2 (mm)
H 3 (mm)
136
86
142
92
kerékdolés -1 ° 18' ± 30' -1° 18' ± 30'
kerékösszetartás
H2 számára (mm)
+ 2,2 ± 0.5 + 2,2 ± 0,5
kerékösszetartás
H2 számára (°)
0° 18' ± 4' 0° 17' ± 4'
kerékösszetartás
H3 számára (mm)
+ 3,5 ± 0,5 + 3,5 ± 0,5
kerékösszetartás
H3 számára (°)
0° 29' ± 4' 0° 27' ± 4'
kerékösszetartás
H2 + 50 számára (mm)
+ 1,5 ± 0,5 + 1,5 ± 0,5
kerékösszetartás
H2 + 50 számára (°)
0° 13' ± 4' 0° 12' ± 4'

5 - 1 - A KERÉKÖSSZETARTÁS ELLENŐRZÉSE KERÉKRŐL - KERÉKRE

Nyomja össze a felfüggesztést úgy , hogy H2 karosszéria magasságot kapjon a gépjármű mindkét oldalán .

Hasonlítsa össze az ellenőrző készüléken leolvasott jobb és bal oldali értékeket a H2 karosszéria magasságnak megfelelő kerekenkénti kerékösszetartási értékkel .

Jegyezze fel a jobb és bal oldalon leolvasott értékeket .

5 - 2 - A KEREKENKÉNTI KERÉKÖSSZETARTÁS-VÁLTOZÁS ELLENŐRZÉSE

Nyomja össze a felfüggesztést úgy , hogy H3 karosszéria magasságot kapjon a gépjármű mindkét oldalán .

Hasonlítsa össze az ellenőrző készüléken leolvasott jobb és bal oldali értékeket a H3 karosszéria magasságnak megfelelő kerekenkénti kerékösszetartási értékkel .

Jegyezze fel a jobb és bal oldalon leolvasott értékeket .

Engedje ki a felfüggesztést úgy , hogy H2 + 50 mm karosszéria magasságot kapjon a gépjármű mindkét oldalán .

Hasonlítsa össze az ellenőrző készüléken leolvasott jobb és bal oldali értékeket a H2 + 50 mm karosszéria magasságnak megfelelő kerekenkénti kerékösszetartási értékkel .

Jegyezze fel a jobb és bal oldalon leolvasott értékeket .

6 - A HÁTSÓ FUTÓMŰ BEÁLLÍTÁSA




6 - 1 - AZ EXCENTEREK ÉS A KAROK ELŐZETES BEÁLLÍTÁSA

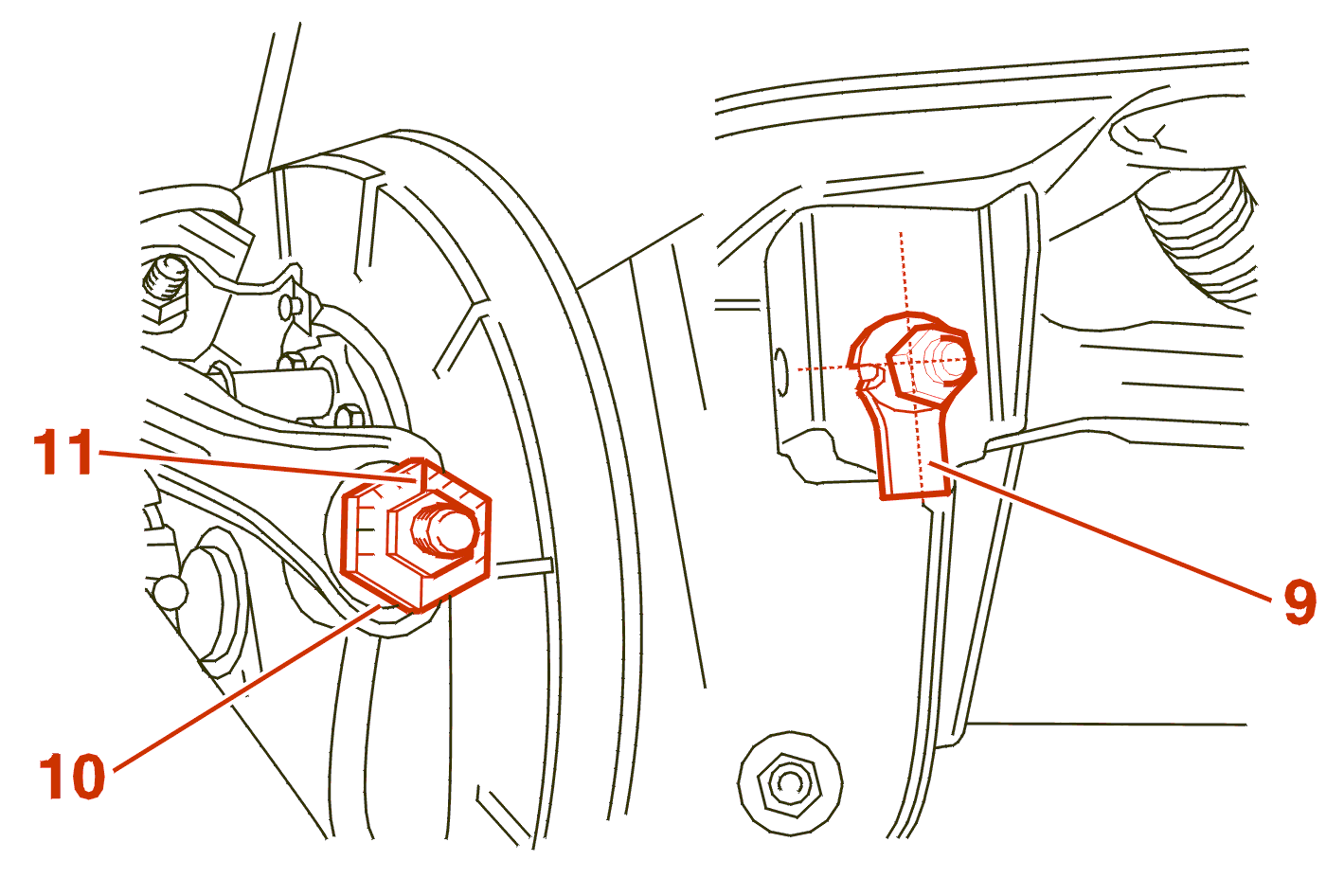

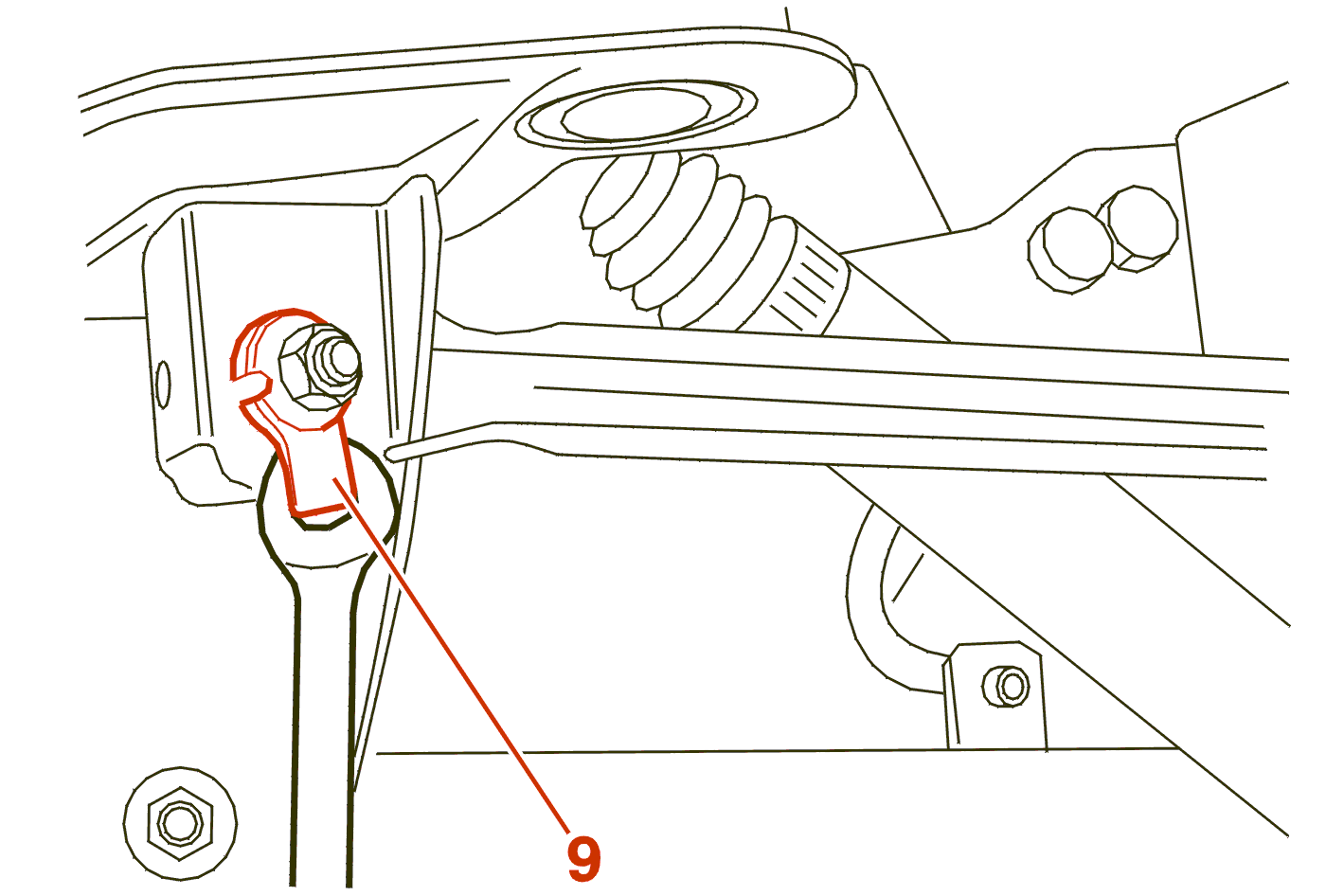

MEGJEGYZÉS : a beállítások megkönnyítésére , kenje meg az excentereket (10) és karokat (9) .

Excenterek :

Emelőkarok :

6 - 2 - A KEREKENKÉNTI KERÉKÖSSZETARTÁS BEÁLLÍTÁSA

Nyomja össze a felfüggesztést úgy , hogy H2 karosszéria magasságot kapjon a gépjármű mindkét oldalán .

Állítson úgy a karokon (9) , hogy pontosan megkapja a H2 karosszéria magasságnak megfelelő kerekenkénti kerékösszetartási értéket .

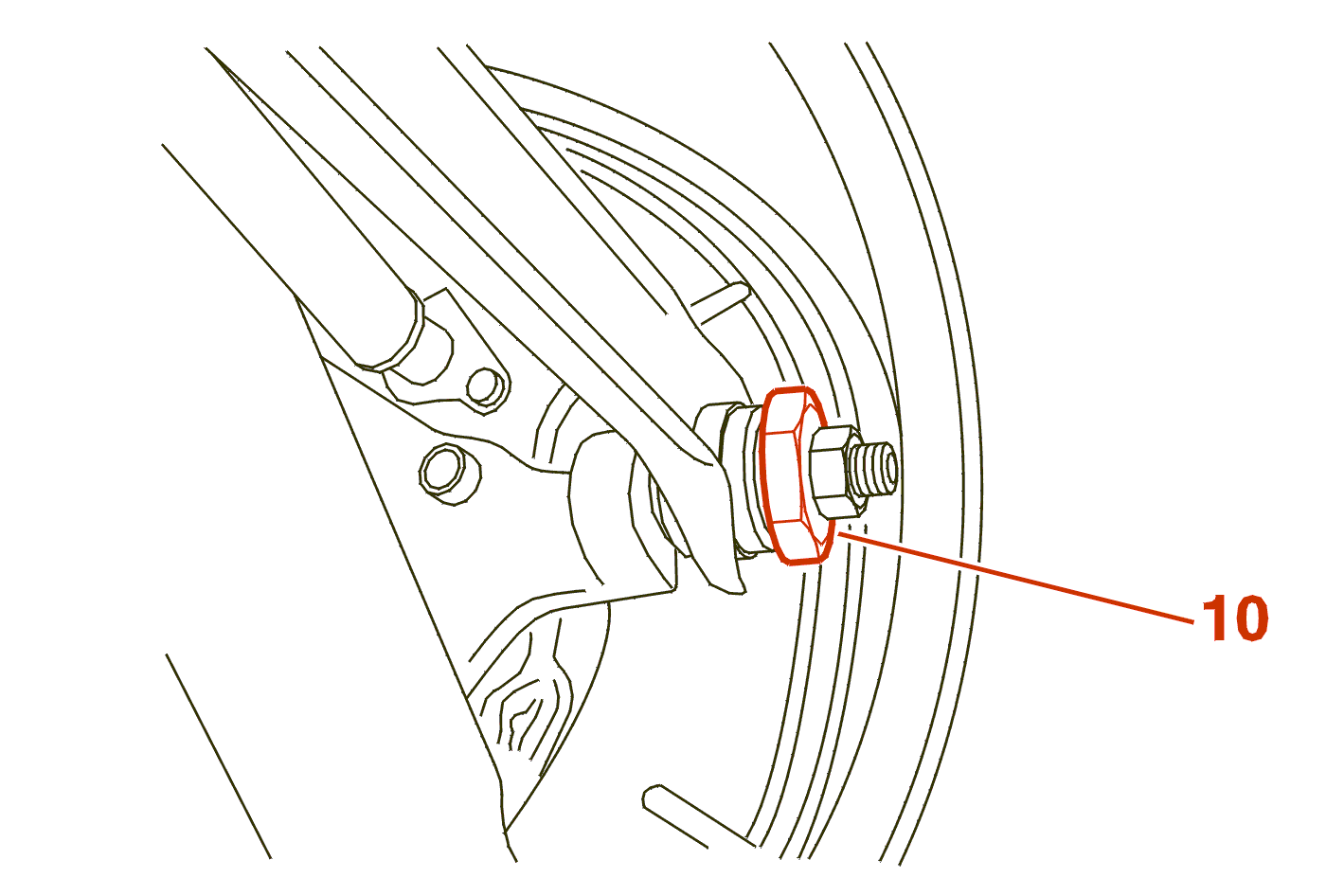

Húzza meg a ( 10 ) excentereket 5.5 m.dan-ra .

Jegyezze fel a jobb és bal oldalon beállított értékeket (X) .

Engedje ki a felfüggesztést , hogy elossza a feszültségeket a szilent - blokkokban .

6 - 3 - A KEREKENKÉNTI KERÉKÖSSZETARTÁS-VÁLTOZÁS BEÁLLÍTÁSA

Állítson úgy az excentereken (10) , hogy pontosan megkapja a H2 karosszéria magasságnak megfelelő kerekenkénti kerékösszetartási értéket .

Húzza meg a ( 10 ) excentereket 5.5 m.dan-ra .

Jegyezze fel a jobb és bal oldalon beállított értékeket (X) .

Nyomja össze a felfüggesztést úgy , hogy H3 karosszéria magasságot kapjon a gépjármű mindkét oldalán .

Állítson úgy a karokon (9) , hogy pontosan megkapja a H3 karosszéria magasságnak megfelelő kerekenkénti kerékösszetartási értéket .

Húzza meg a karokat (9) , 3.5 m.dan - ra .

Engedje ki a felfüggesztést úgy , hogy H2 + 50 mm karosszéria magasságot kapjon a gépjármű mindkét oldalán .

Állítson úgy a karokon , hogy pontosan megkapja a H2 + 50 mm karosszéria magasságnak megfelelő kerekenkénti kerékösszetartási értéket .

Húzza meg a karokat , 3.5 m.dan - ra .

Ellenőrizze a H3 és H2 + 50 mm karosszéria magasságoknak megfelelő kerekenkénti kerékösszetartási értéket .
