C4DG0FK1 - 607

STACCO-RIATTACCO MODANATURA DEL MONTANTE DEL PARABREZZA

1 - SMONTAGGIO

SMONTARE LA MODANATURA DEL PADIGLIONE CON SPORTELLI .

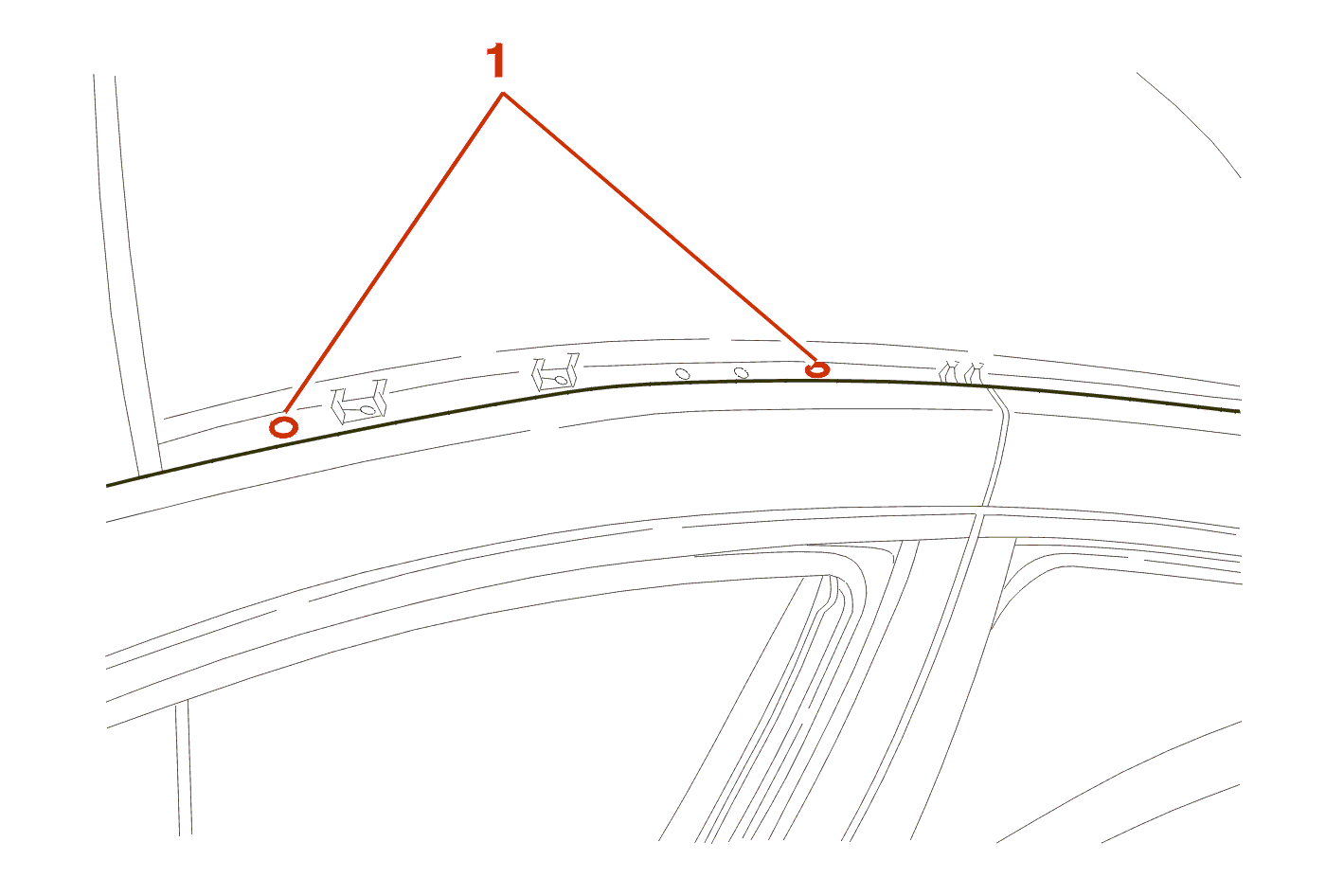

Staccare i fissaggi (1) .

Aprire la porta anteriore .

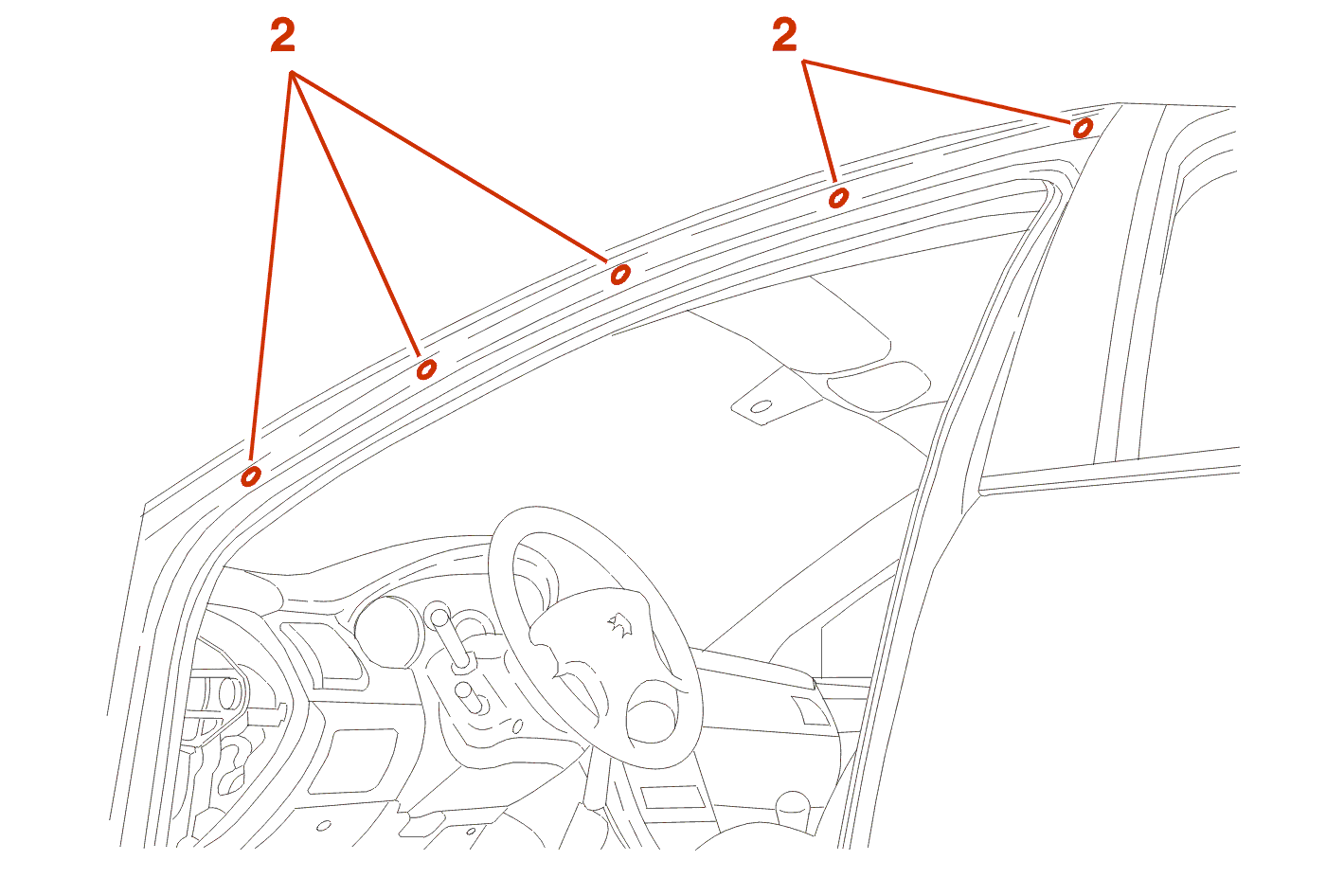

Staccare i fissaggi (2) .

Aprire la clip di riferimento superiore posteriore .

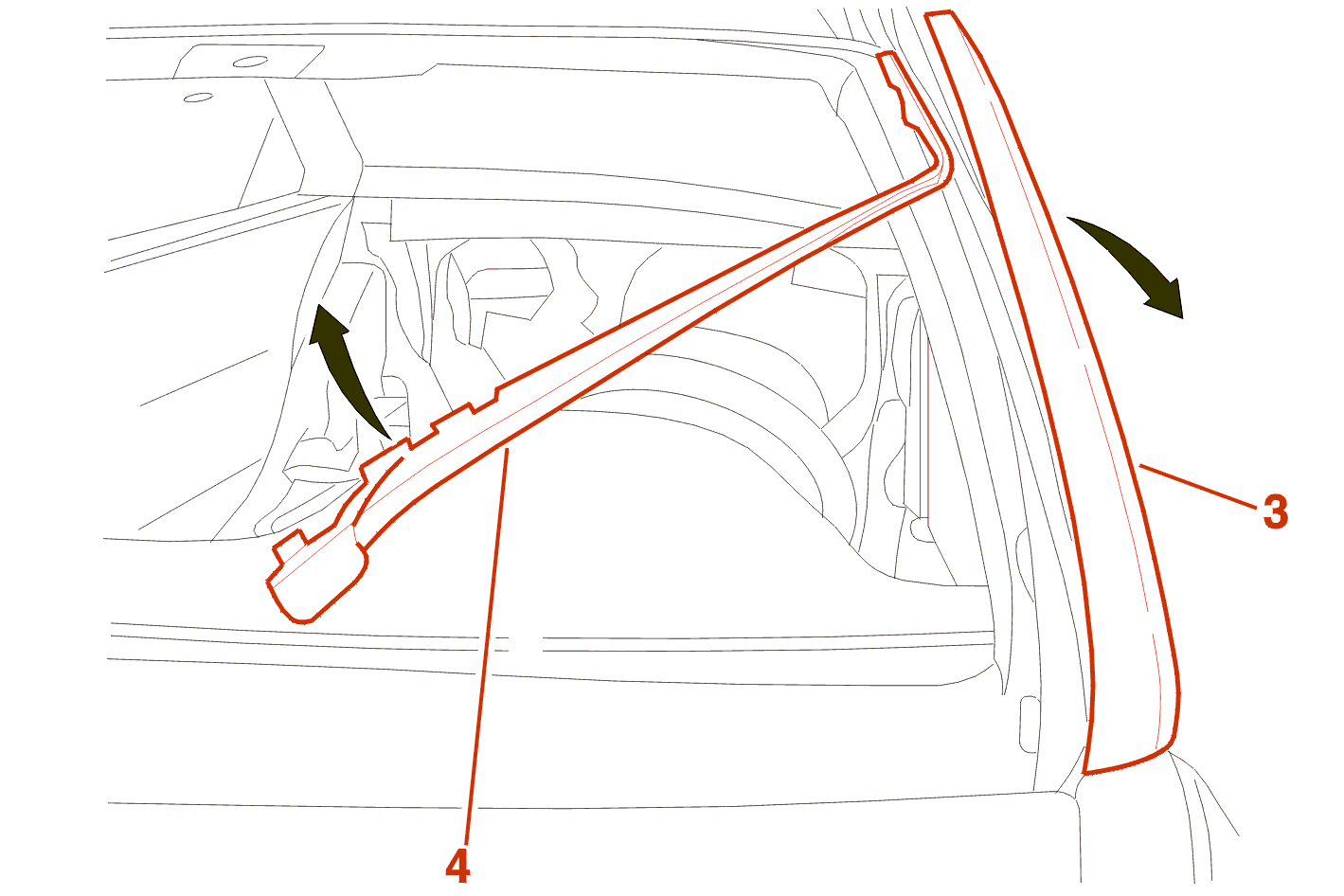

Ribaltare la modanatura del montante del parabrezza (3) in avanti, per sganciare la guarnizione esterna (4) del montante del parabrezza .

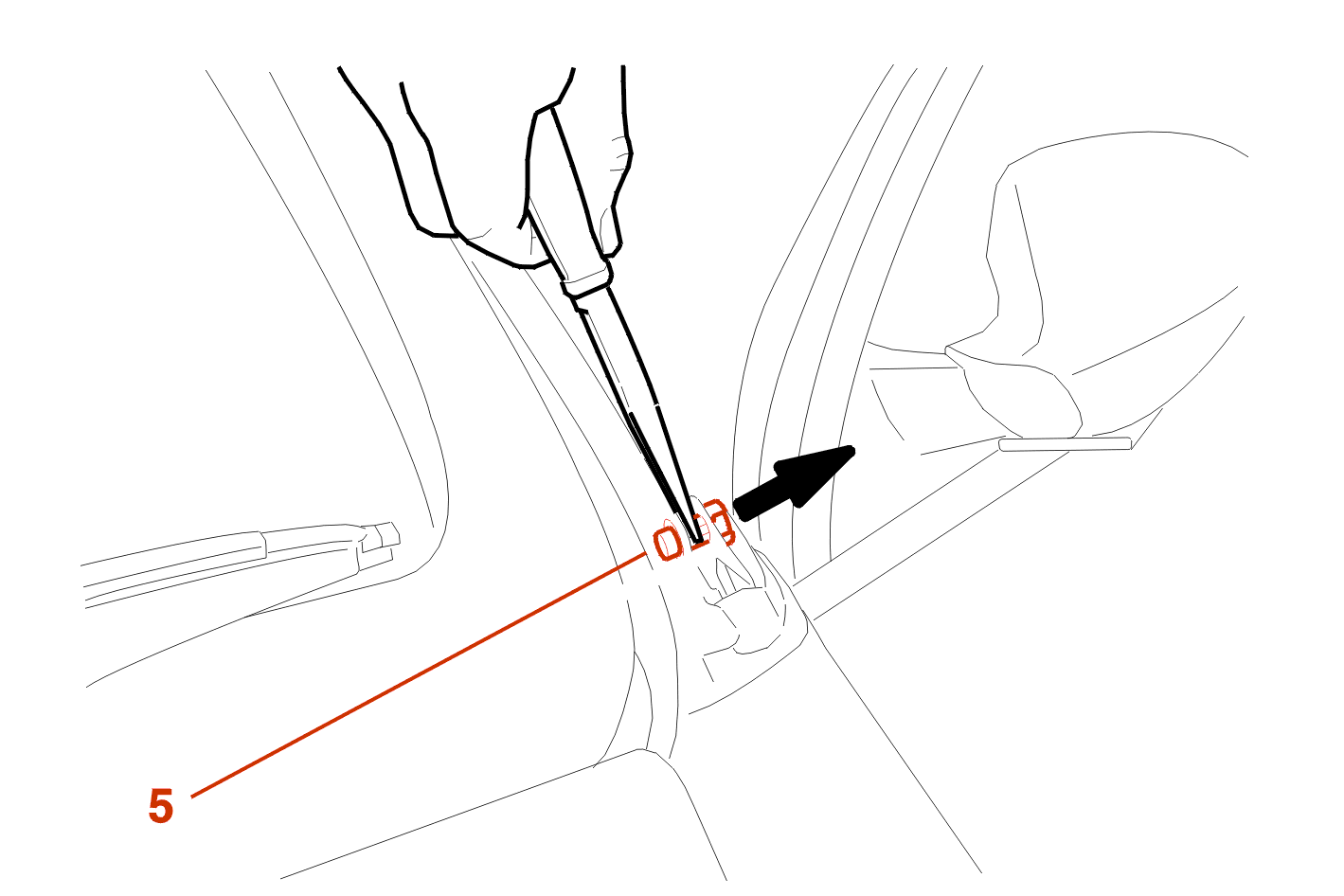

Inserire una lama del cacciavite nel perno di fissaggio (5) e farlo ruotare :

• verso la parte anteriore del veicolo (lato sinistro)
• verso la parte posteriore del veicolo (lato destro)

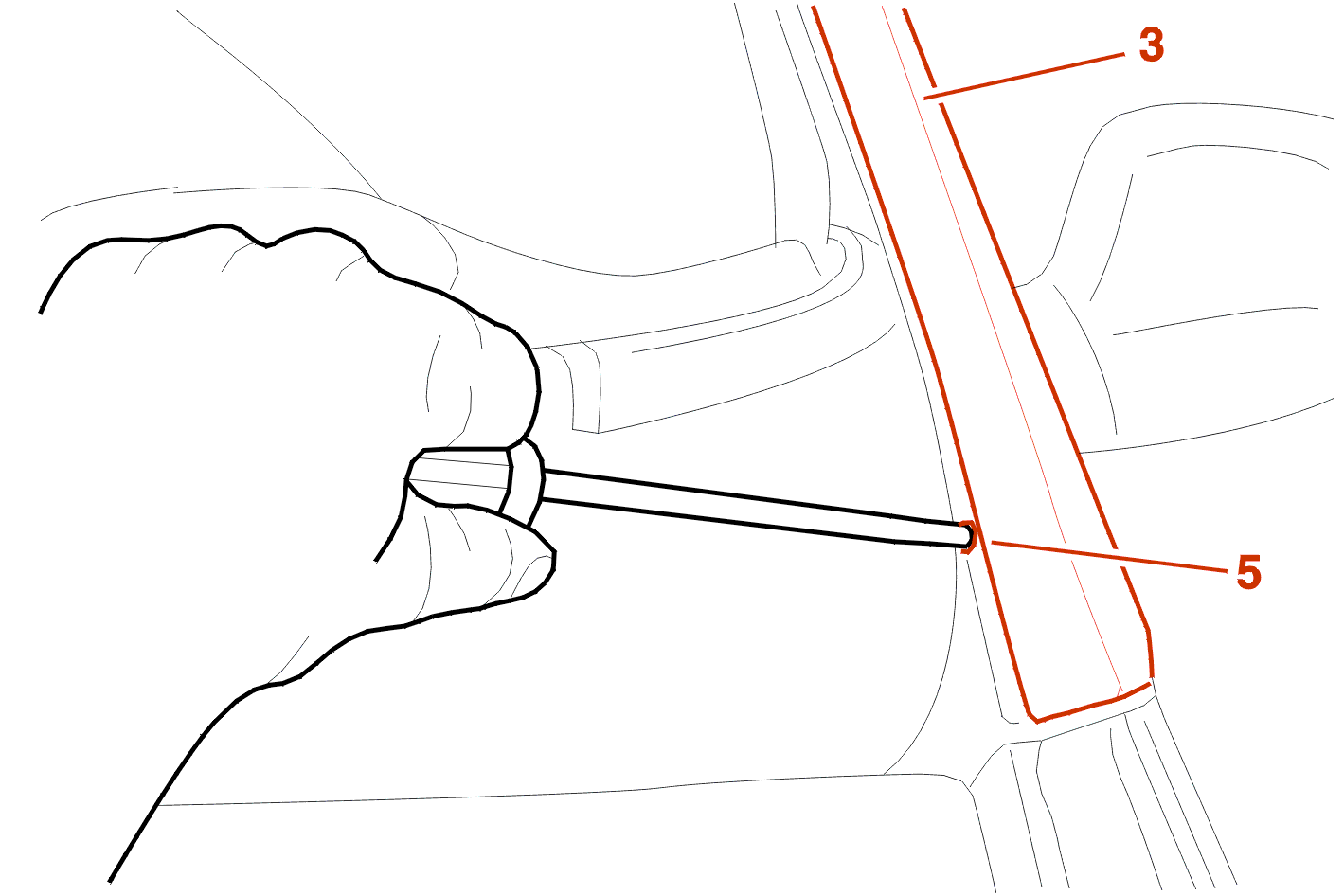

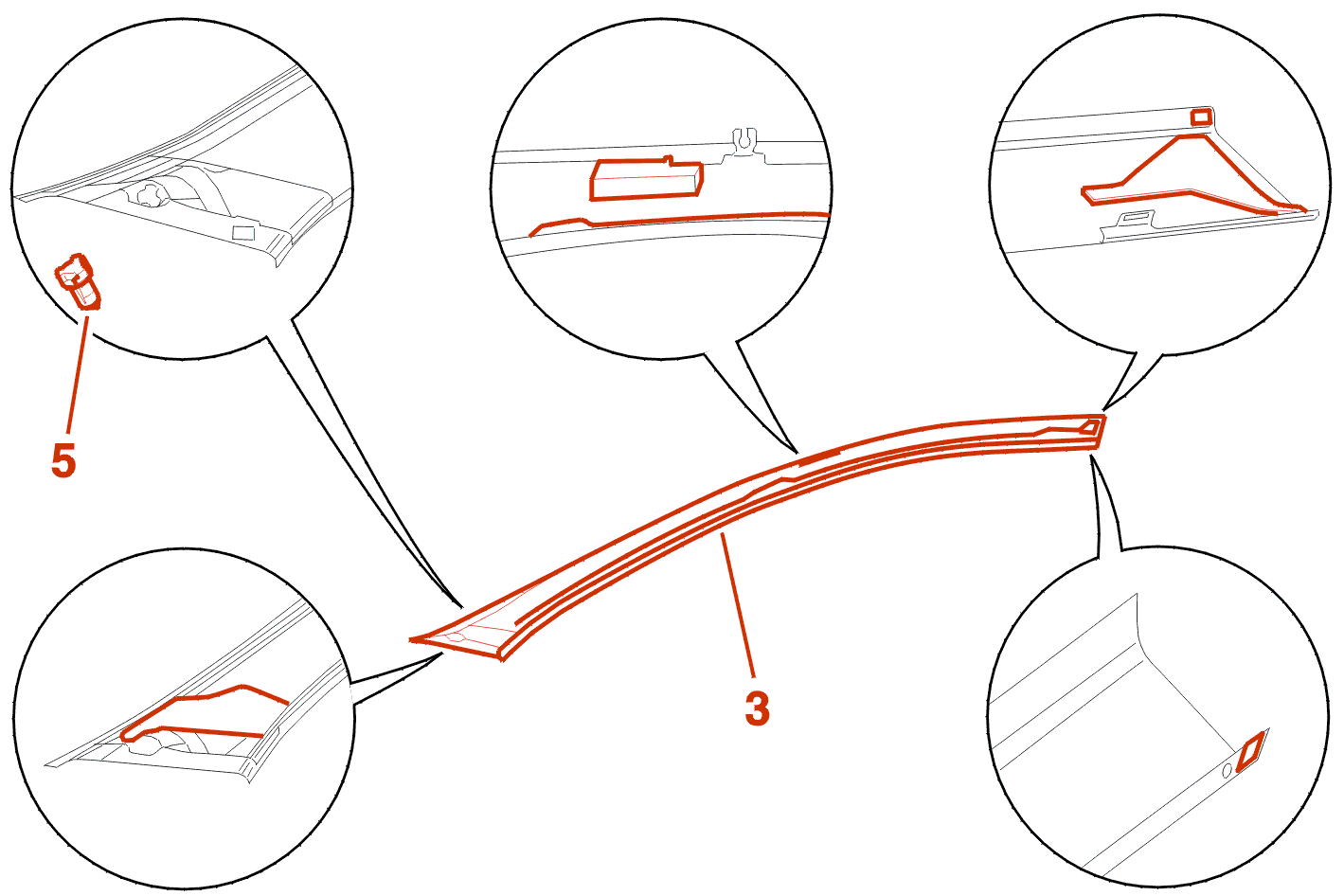

Sganciare la modanatura del montante del vano (3) tirando da sopra .

Smontare la modanatura del montante del parabrezza (3) .

Serrare le (2) linguette di aggancio del perno di fissaggio (5) per sganciarlo .

Togliere il perno di fissaggio (5) .

2 - RIMONTAGGIO

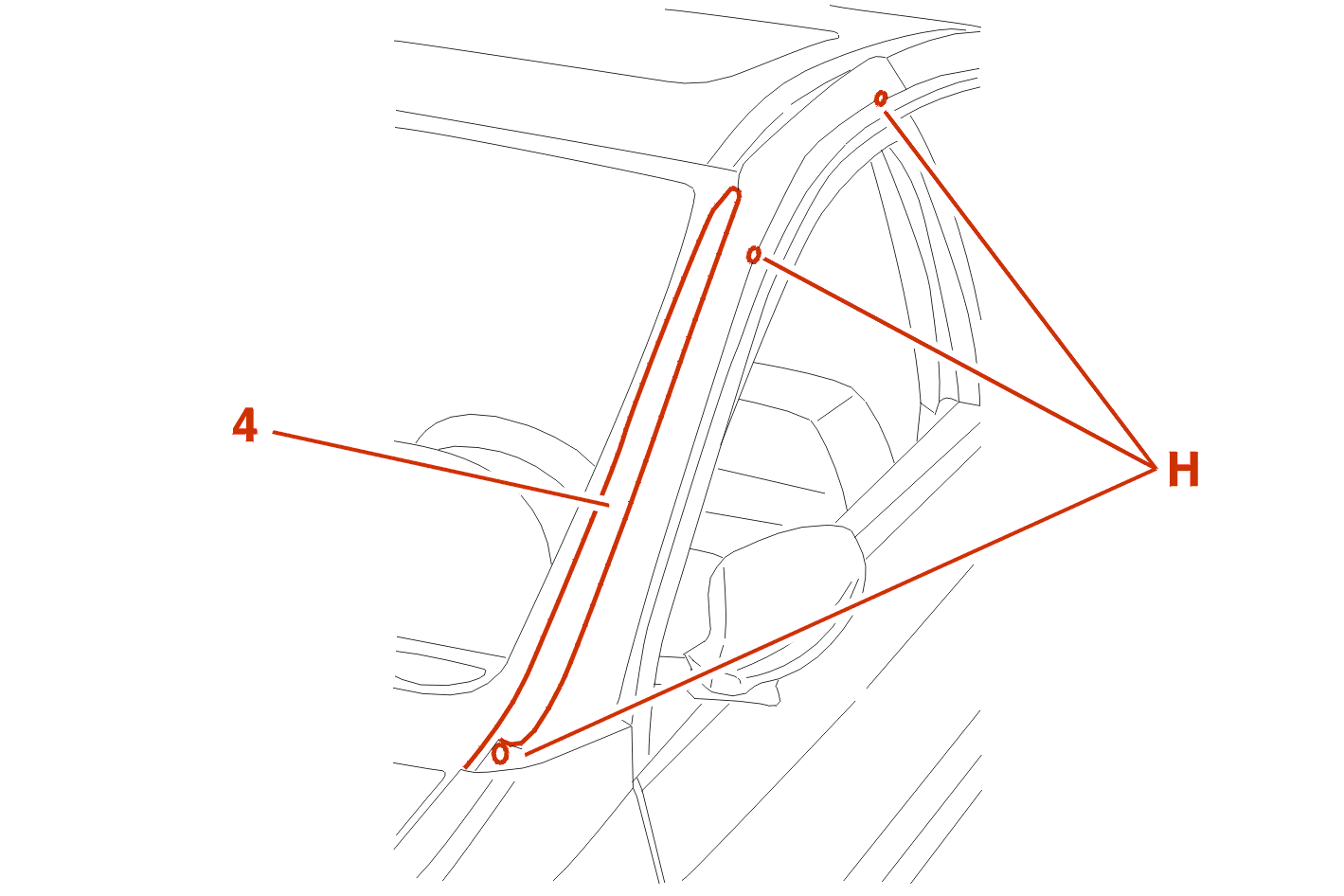

ATTENZIONE : controllare la presenza delle pastiglie di scorrimento sugli inviti (H) .

Riposizionare la guarnizione esterna (4) sulla battuta tra il parabrezza ed il montante del vano .

Bloccare il terno di fissaggio (5) sulla modanatura del montante del vano (3) .

IMPERATIVO : sostituire la modanatura del montante del vano : equipaggiare la modanatura del montante del vano con pezzi di spugna come sopra indicato .

Agganciare la modanatura del montante del vano (3) :

• sul foro del parafango anteriore, usando il perno di fissaggio (5)
• nella parte superiore posteriore, con la clip di riferimento

Posizionare i fissaggi della modanatura senza serrarli .

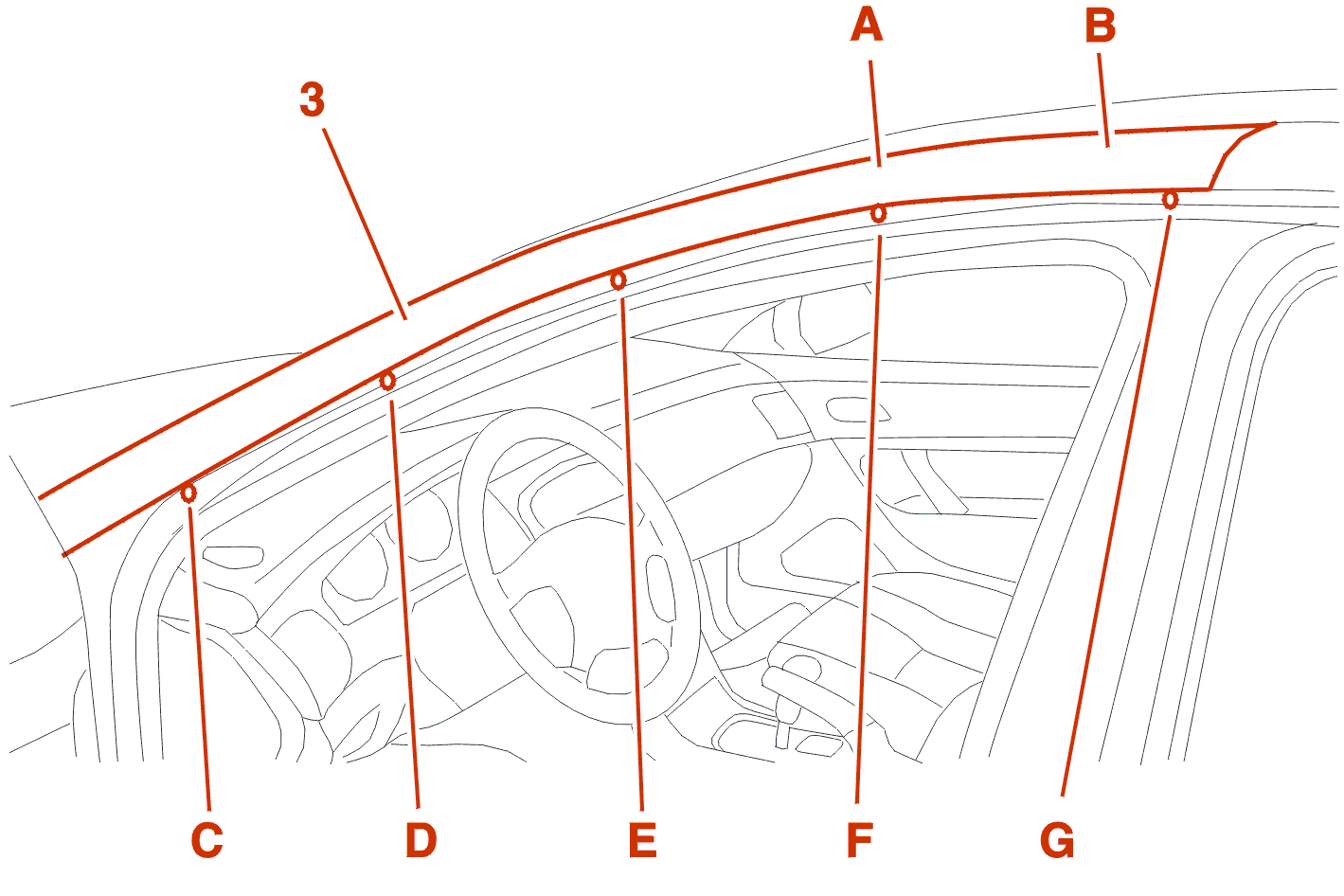

Far aderire la modanatura del montante del vano (3) e serrare i fissaggi nell'ordine seguente A, B, C, D, E, F, G .

Continuare le operazioni di montaggio nell'ordine inverso alle operazioni di smontaggio .
