B3BG0ZK1 - 607

IRROTUS - KIINNITYS ETUJOUSI

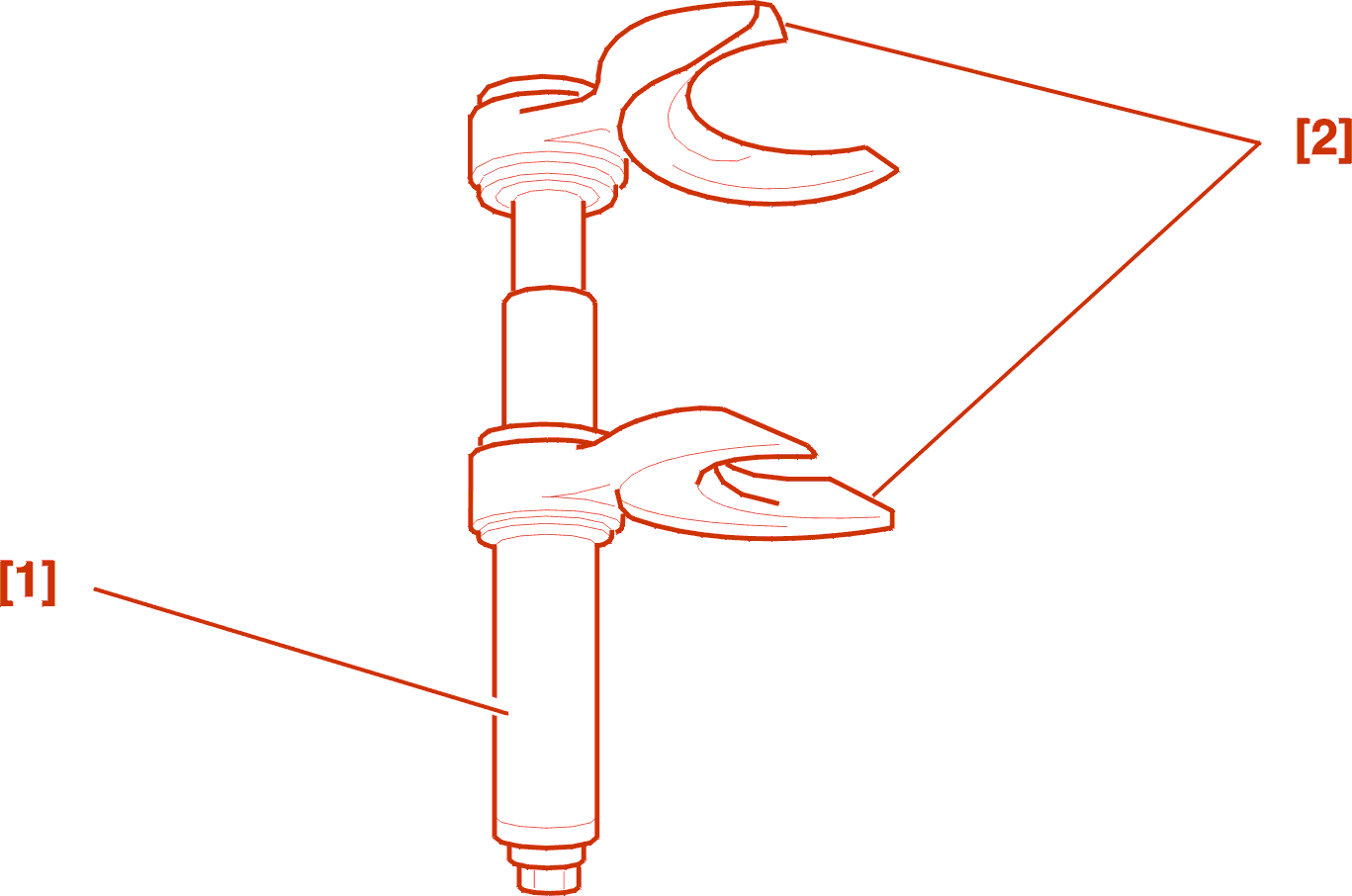

1 - ERIKOISTYÖKALUT

[1] Kompressori ME .

[2] Haarukat (Tyyppi M 12, Väri vaaleanpunainen) .

12F Alempi jousilevy .

12C Ylempi jousilevy .

2 - IRROTUS

IRROTA JOUSTINTUKI EDESTÄ .

Laita jousen kierre puristimen haarukoille .

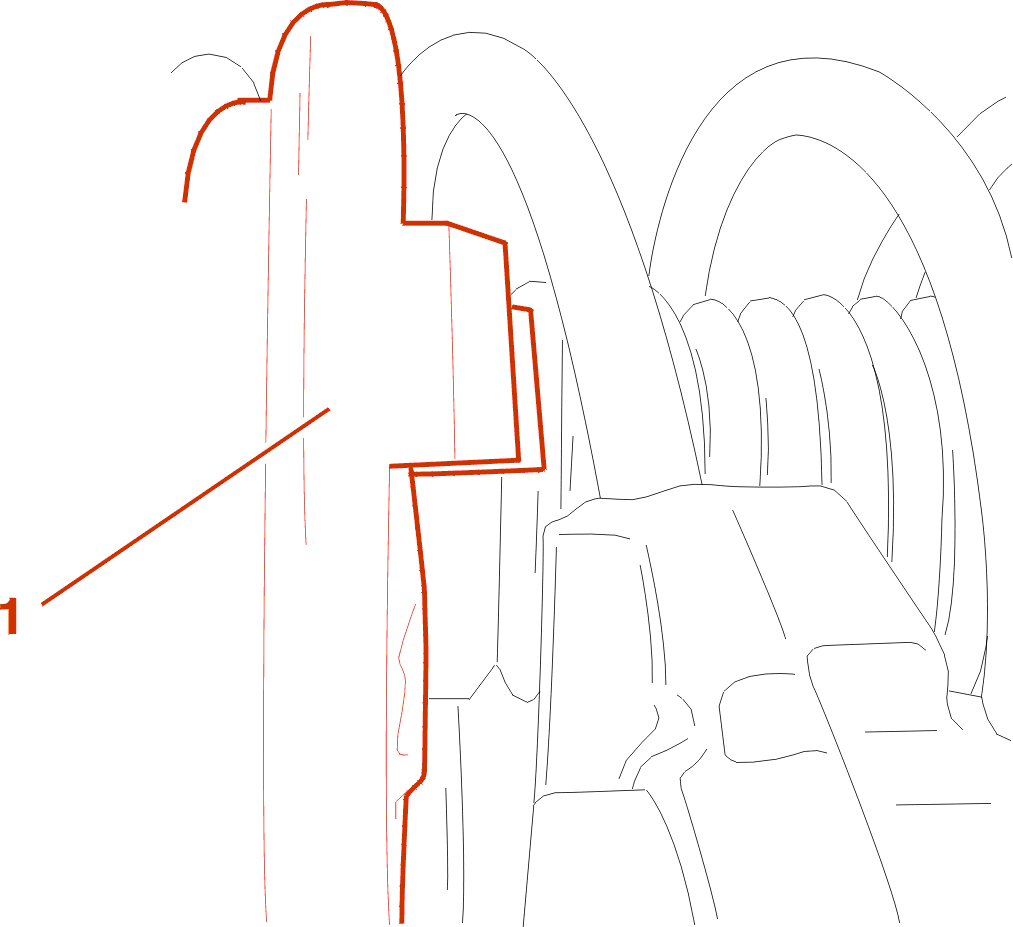

VAROITUS : kumirajoitin (1) ei saa koskea jousipuristimen tukihaarukoihin .

Purista jousta .

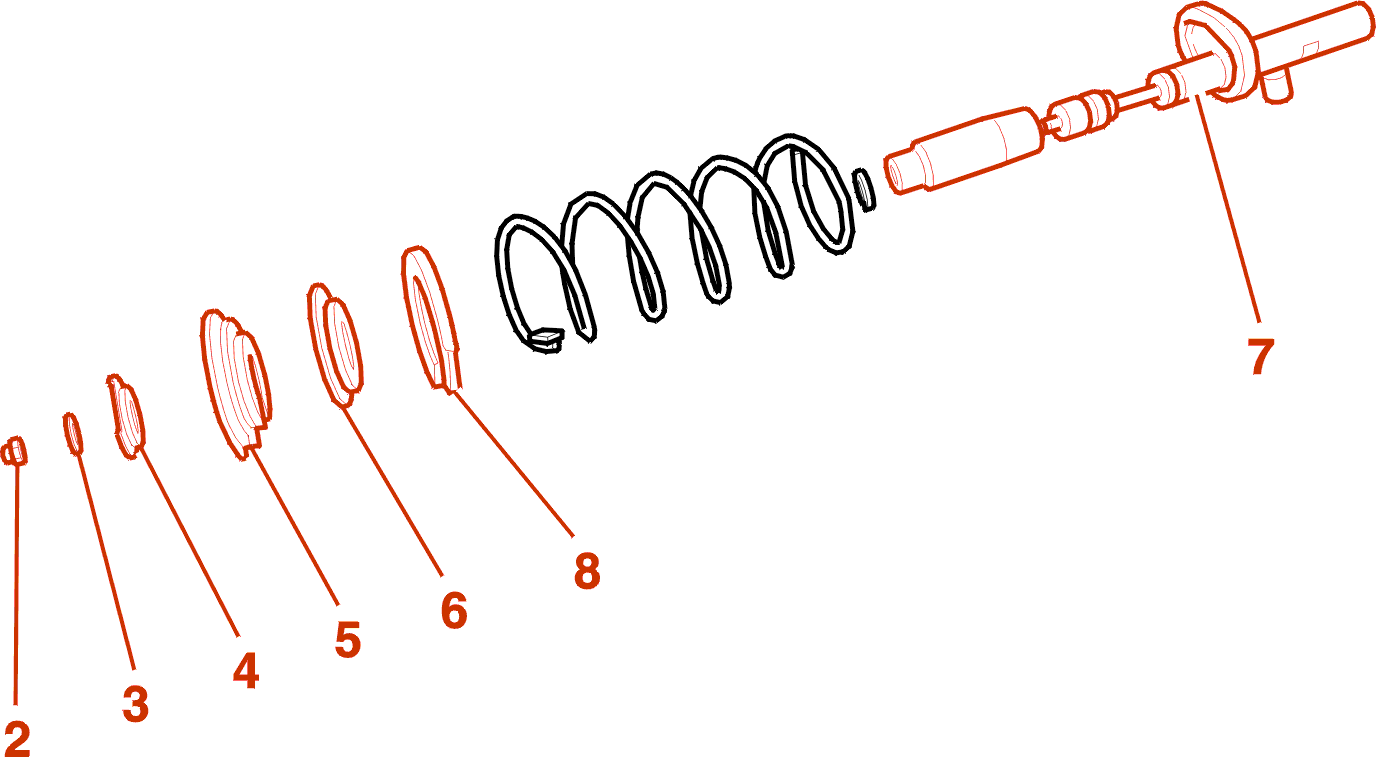

Irrota :

• mutteri (2)
• aluslevy (3)
• tukilevy (4)
• kumilevy (5)
• neulapainelaakeri (6)
• iskunvaimennin (7)
• iskunvaimentimen ylempi levy (8)

3 - KIINNITYS

VAROITUS : tarkasta kumiosien kunto ja vaihda ne tarvittaessa .

VAROITUS : tarkasta neuloilla varustetun rajoittimen kunto ja vaihda se tarvittaessa .

Kiinnitä : Iskunvaimentimen ylempi levy .

EHDOTTOMASTI : aseta jousen pään rajoitin (1) kumirenkaassa olevaan aukkoon (9) .

Asenna iskunvaimennin paikalleen .

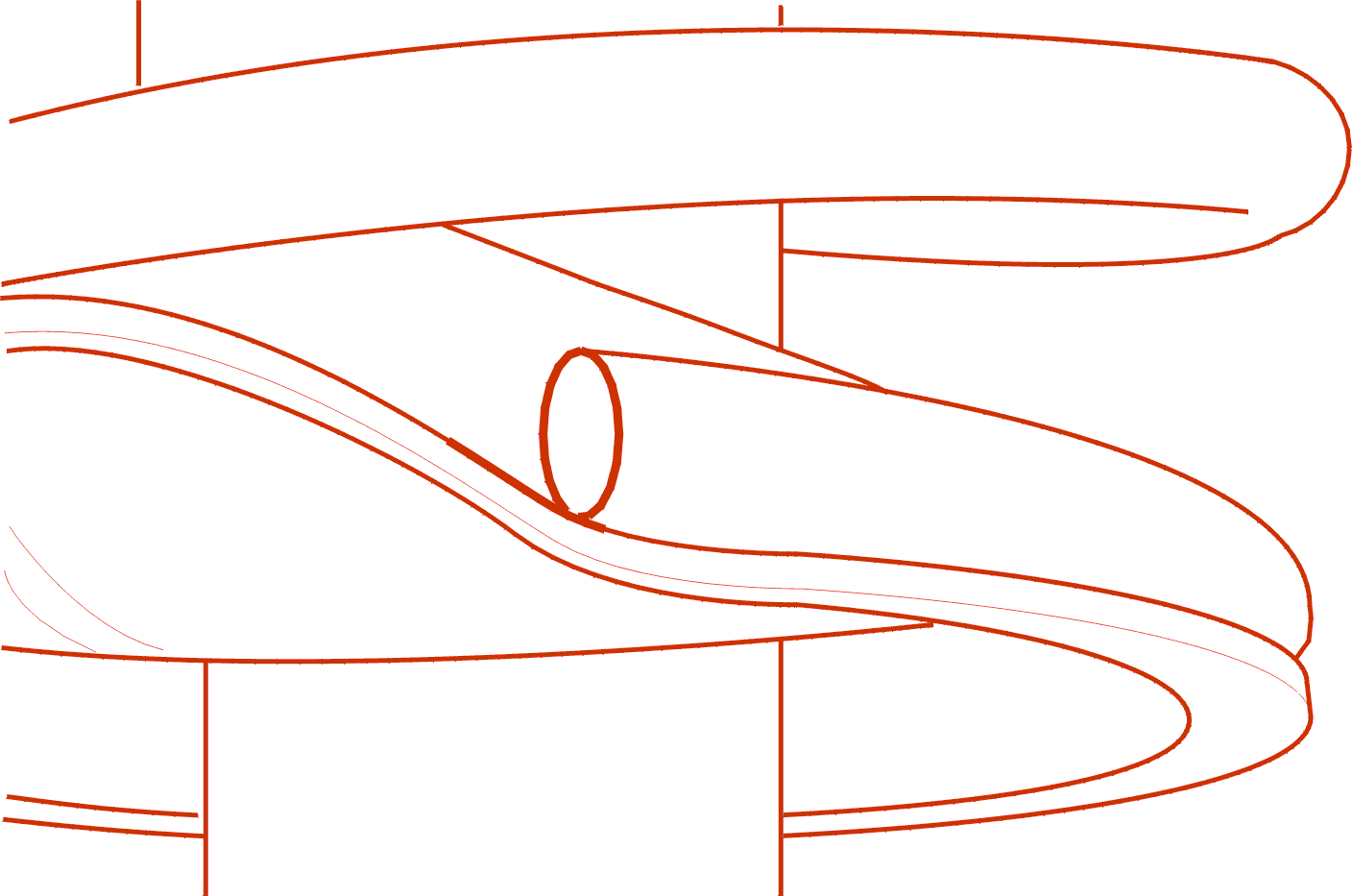

EHDOTTOMASTI : aseta jousen kierteen pää kosketukseen levyn kaltevan osan kanssa .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .

4 - KIRISTYSTIUKKUUDET

Iskunvaimentimen varren kiinnitysmutteri (2) : 6.5 m.daN .
