B3BG11K1 - 607

IRROTUS - KIINNITYS ETUKALLISTUKSEN VAKAAJA

1 - ERIKOISTYÖKALUT

[1] Kuulanivelen ulosvetäjä (-).0903-AF .

[2] Olkavarren pallonivelien irrotusvipu (-).0622 .

[3] Asennustapit (-).C0623 .

2 - IRROTUS

Lukitse ohjauspylväs ala-asentoon .

Avaa : Sulakerasian kansi .

Irrota pultit (1) .

Irrota suojus kojelaudan alta (2) .

EHDOTTOMASTI : paina nuppia (3) lukitaksesi ohjauspylvään akselin sivusuunnassa (nupin (3) liike = 1 mm) .

Irrota pultti (4) .

Irrota ohjauksen nivel siirtämällä turvanokka sivuun (5) .

Irrota kiinnityspultit (6) .

Siirrä kaasupoljin ja sen kannatin kauemmas .

Irrota pultit (7) .

Irrota tiiviste (8) .

Irrota pultit (9) .

Irrota ohjauspylvään akseli alempi murrosnivel mukaanluettuna (10) .

Nosta auto ylös, etupyörät riippuen .

Irrota :

• etupyörät
• lokasuojat
• suojalevy moottori-voimansiirtoryhmän alla
• suojukset tuuletinryhmän alta

MOOTTORI DW12TED4

Irrota korkeudentunnistimen tanko (11) kohdasta (A) (riippuen varustuksesta) .

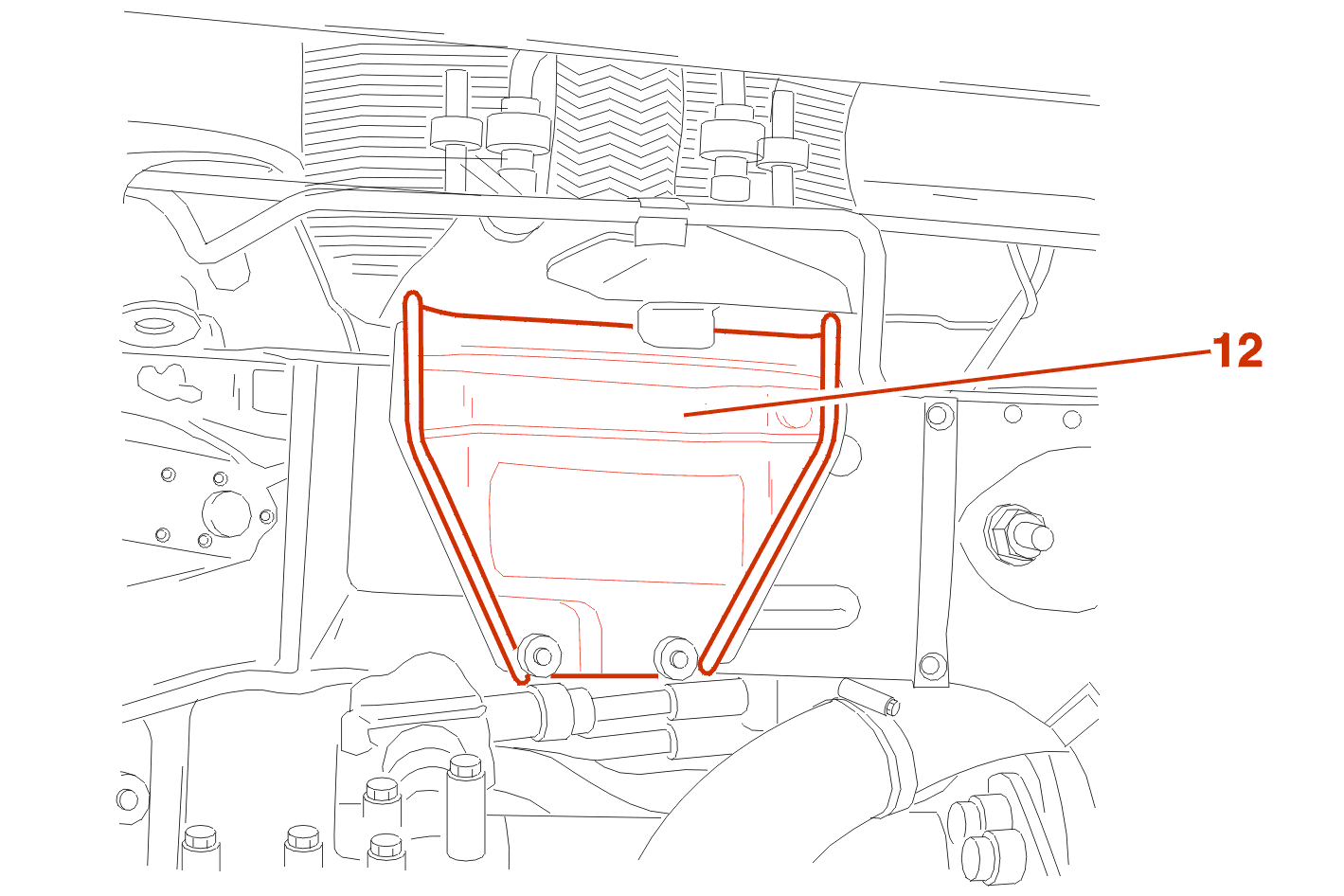

Siirä kauemmas pakoputkiston kannattimen levy (12) .

KAIKKI TYYPIT

Ripusta ohjausvaihteen kotelo rintapeltiin .

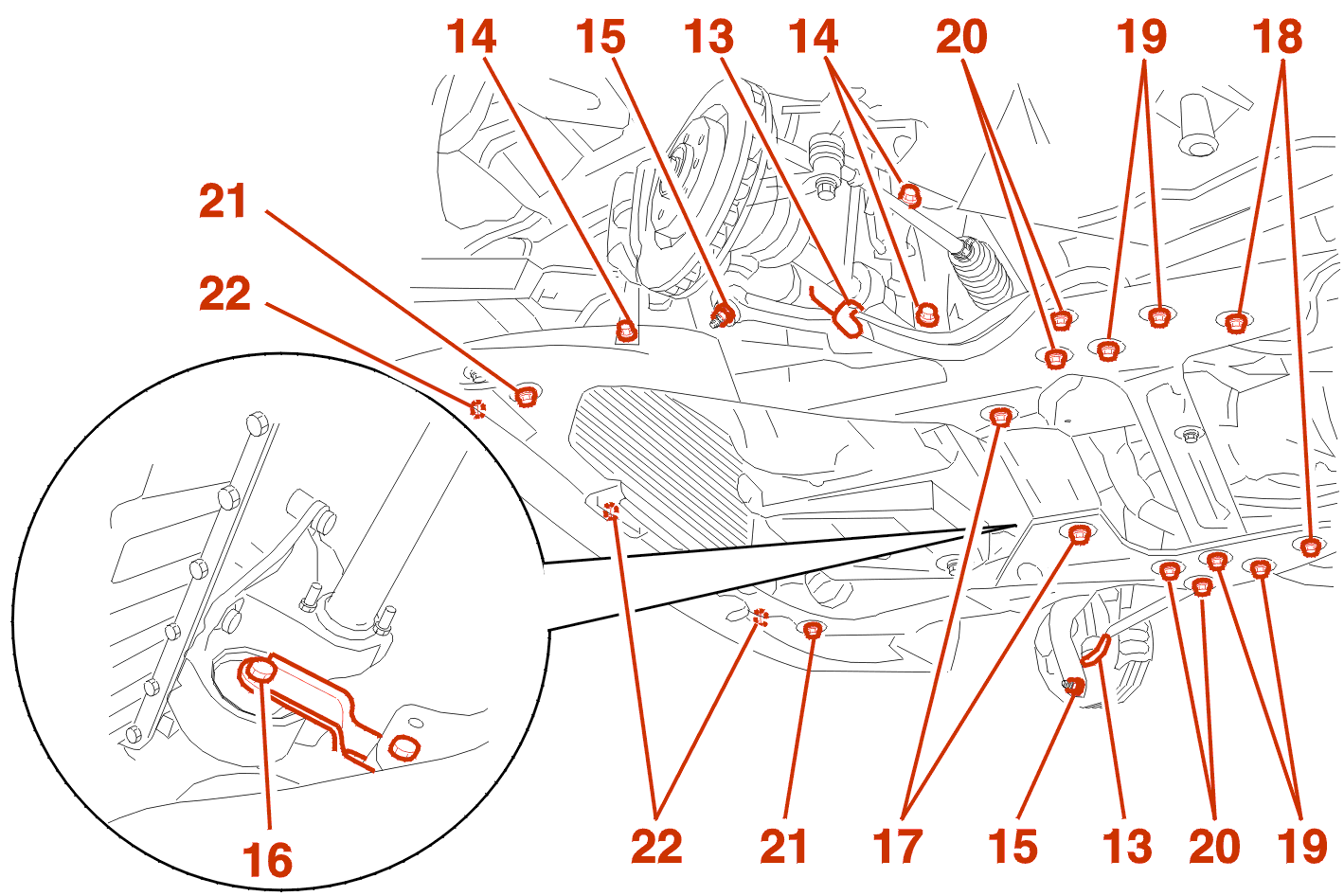

Irrota :

• mutterit tasapainotustangon (13) tangosta
• apurungon ankkuritankojen kiinnitysruuvit (14)
• tukivarren pallonivelen mutteri (15)
• ruuvit vääntöä vaimentavassa tangossa (16)
• ohjausvaihteen kotelon mutterit (17)

Irrota olka-akselien pallonivelet työkalulla [1] - [2] .

Kevennä apurunkoa nostimen avulla .

Irrota :

• apurungon kiinnitysruuvia (18)
• apurungon kiinnitysruuvia (19)

Löysää :

• apurungon 2 kiinnitysruuvia (21)
• 3 kiinnitysruuvia etupuolella

Laske hieman apurungon takaosaa .

Irrota :

• tukivarren (20) takahelojen ruuvit
• kallistuksenvakaajan tukilaakeri
• kallistuksen vakaaja

3 - KIINNITYS

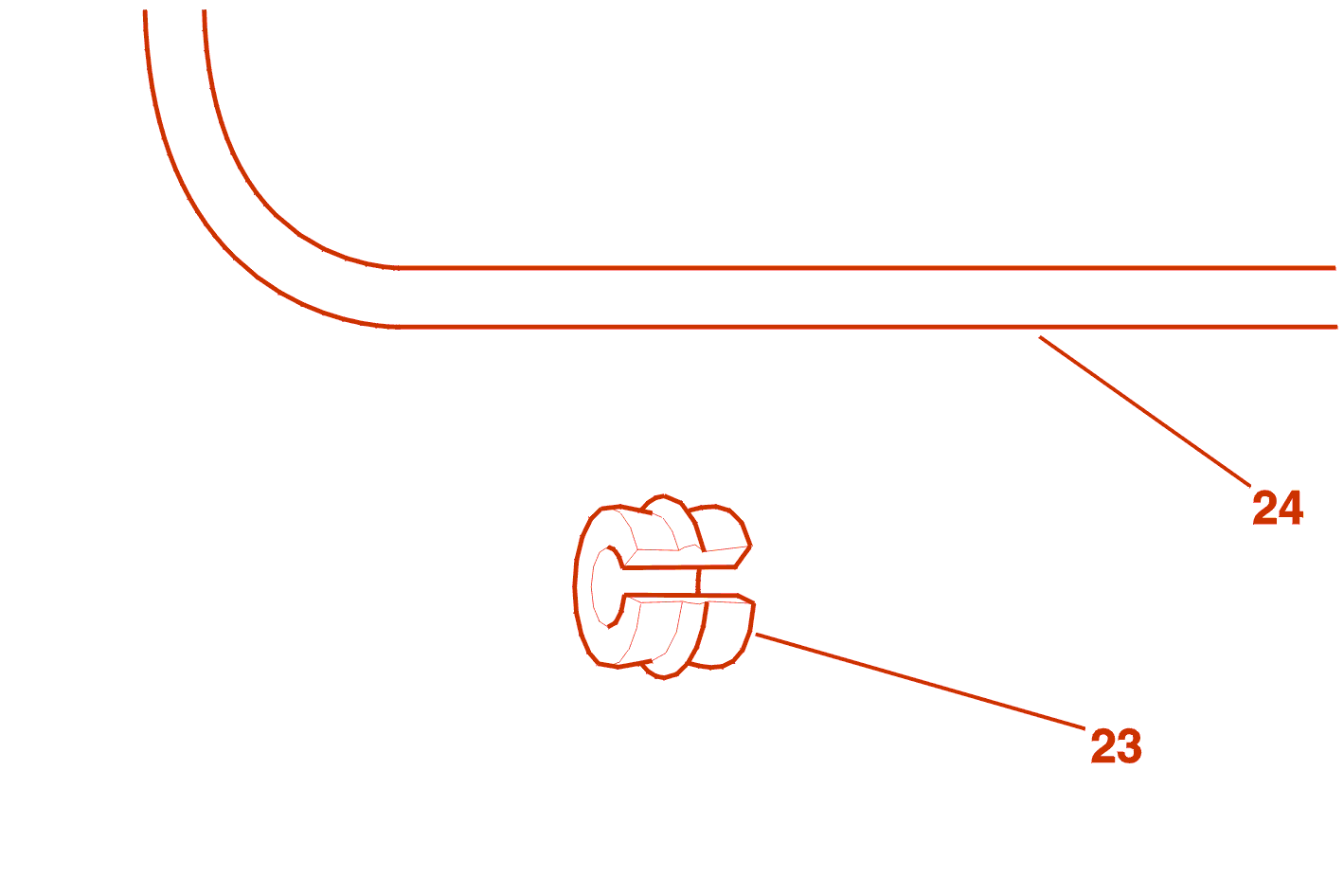

VAROITUS : helan (23) rako pitää asemoida kallistuksenvakaajan (24) yläpuolelle .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Laita työkalu [3] paikalleen .

EHDOTTOMASTI : suorita kallistuksenvakaajan keskiöiminen, jaa tangon ja apurungon välinen välimatka samalla tavalla oikealla ja vasemmalla puolella .

Kiinnitä pyörät .

ASETA AUTOON VERTAILUMAAVARAT .

Kiristä :

• kiinnitysruuvi (18) jolla apurunko kiinnitetään koriin : 6.5 m.daN
• kiinnitysruuvi (19) jolla apurunko kiinnitetään koriin : 12.8 m.daN
• tukivarren takahelan ruuvi (20) : 4.5 m.daN

4 - KIRISTYSTIUKKUUDET

Taaempi ruuvi (20) tukivarren helalla : 4.5 m.daN .

Kiinnitysruuvit (22) etupuolella : 2 m.daN .

Apukelkan kiinnityspultti (18) koriin arvoon 6.5 m.daN .

Apukelkan kiinnityspultti (19) koriin arvoon 12.8 m.daN .

Apukelkan kiinnityspultti (21) koriin arvoon 10 m.daN .

Ohjausvaihteen kotelon mutterit (17) : 8 m.daN .

Vääntöä vaimentavan tangon ruuvit (16) : 5 m.daN .

Tukivarren pallonivelen mutteri (15) : 4 m.daN .

Kiinnityspultit (14) apukelkan tuilla : 5 m.daN .

Tasapainotustangon tangon kiinnitysmutteri (13) : 6.5 m.daN .

Pyörät : 9 m.daN .
