B3DG0YK1 - 607

IRROTUS - KIINNITYS TAKAOLKA-AKSELI

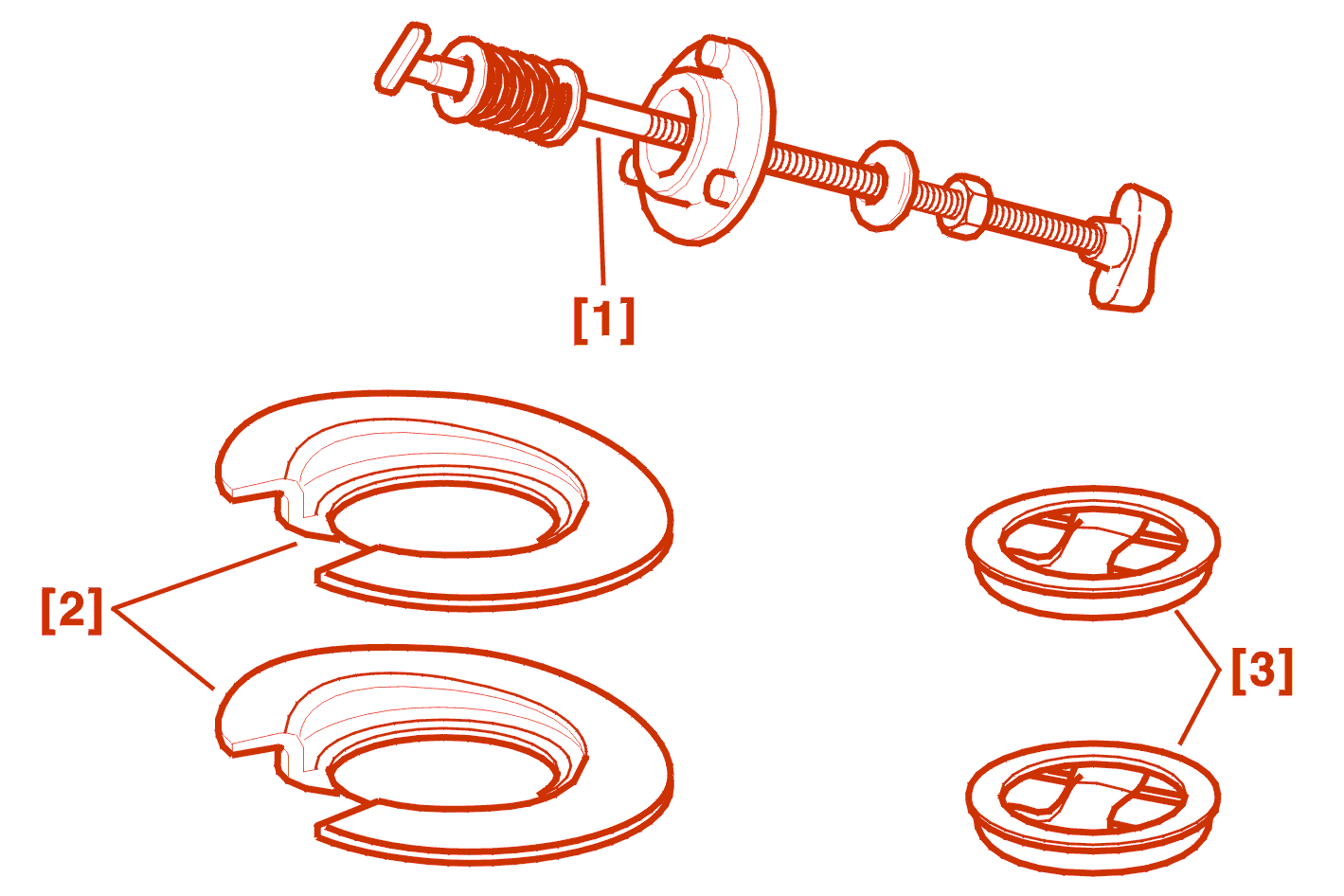

1 - ERIKOISTYÖKALUT

[1] Taka-akselien puolikkaiden kokoonpuristustyökalu (-).0915-D .

[2] 2 takajousen puristuslevyä (-).0915-D7 .

[3] 2 tukirengasta (-).0915-D8 .

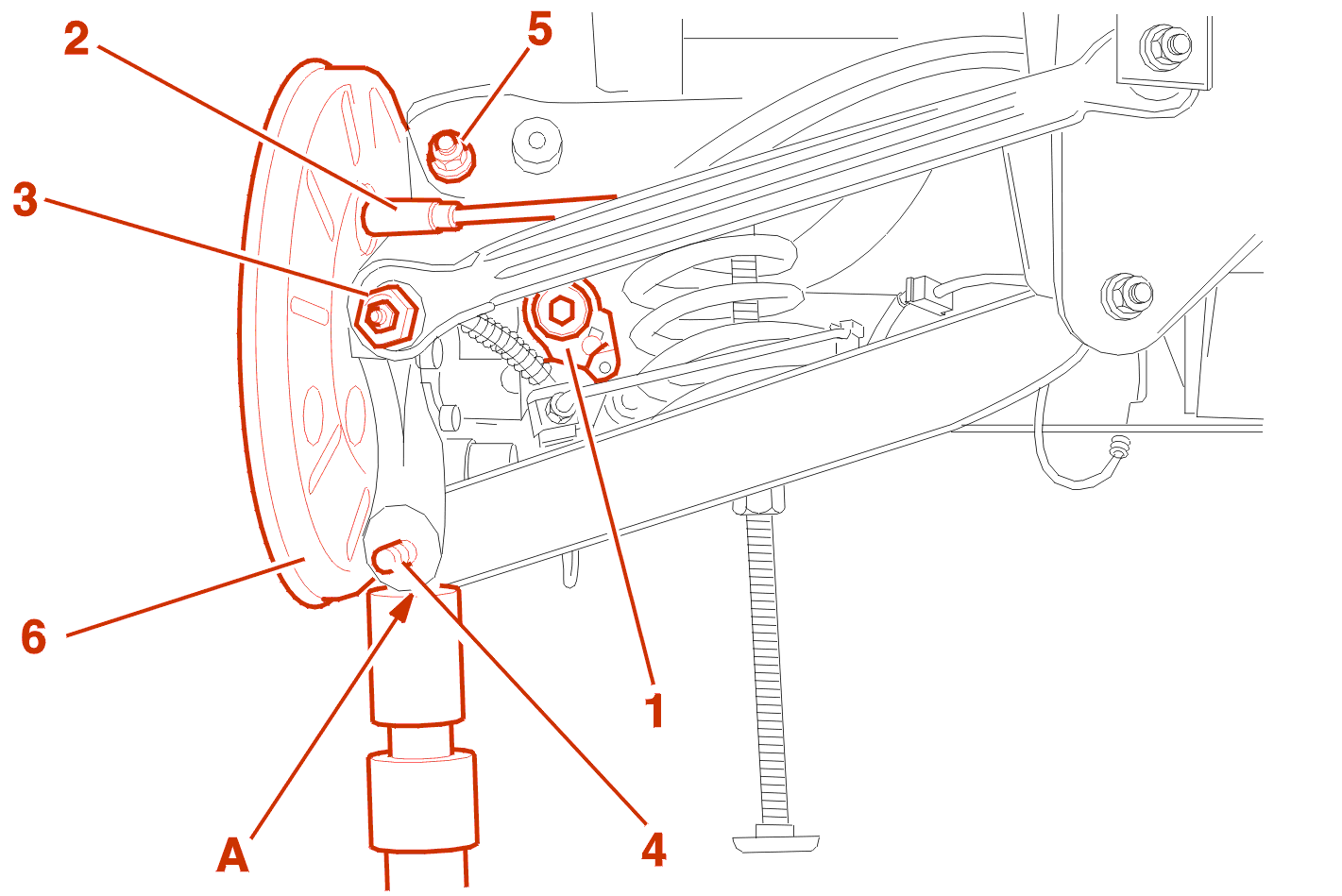

2 - IRROTUS

LAITA PAIKALLEEN TYÖKALUT [1], [2], [3] .

Erota jarrurunko (1) ja ripusta se .

Irrota takajarrulevy .

IRROTA KÄSIJARRUN VAIJERI (2) .

Merkitse epäkeskon (3) asento aurauksen säätövaihtelun välttämiseksi .

Irrota epäkesko (3) .

Irrota ABR -tunnistin .

HUOM : nosta alempaa kolmiotukivartta kohdasta (A) helpottaaksesi kolmiotukivarren kiinnitysruuvien irrotusta .

Irrota kiinnityspultit (4) (5) .

Irrota kokonaisuus olkatappi, jarrulaippa .

3 - KIINNITYS

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

VAROITUS : puhdista pulttien kierteet, voitele ruuvit rasvalla MOLYKOTE G RAPID PLUS + kierrelukitus .

Kiinnitä uudelleen kolmiotuen kiinnitysruuvit niitä kiristämättä .

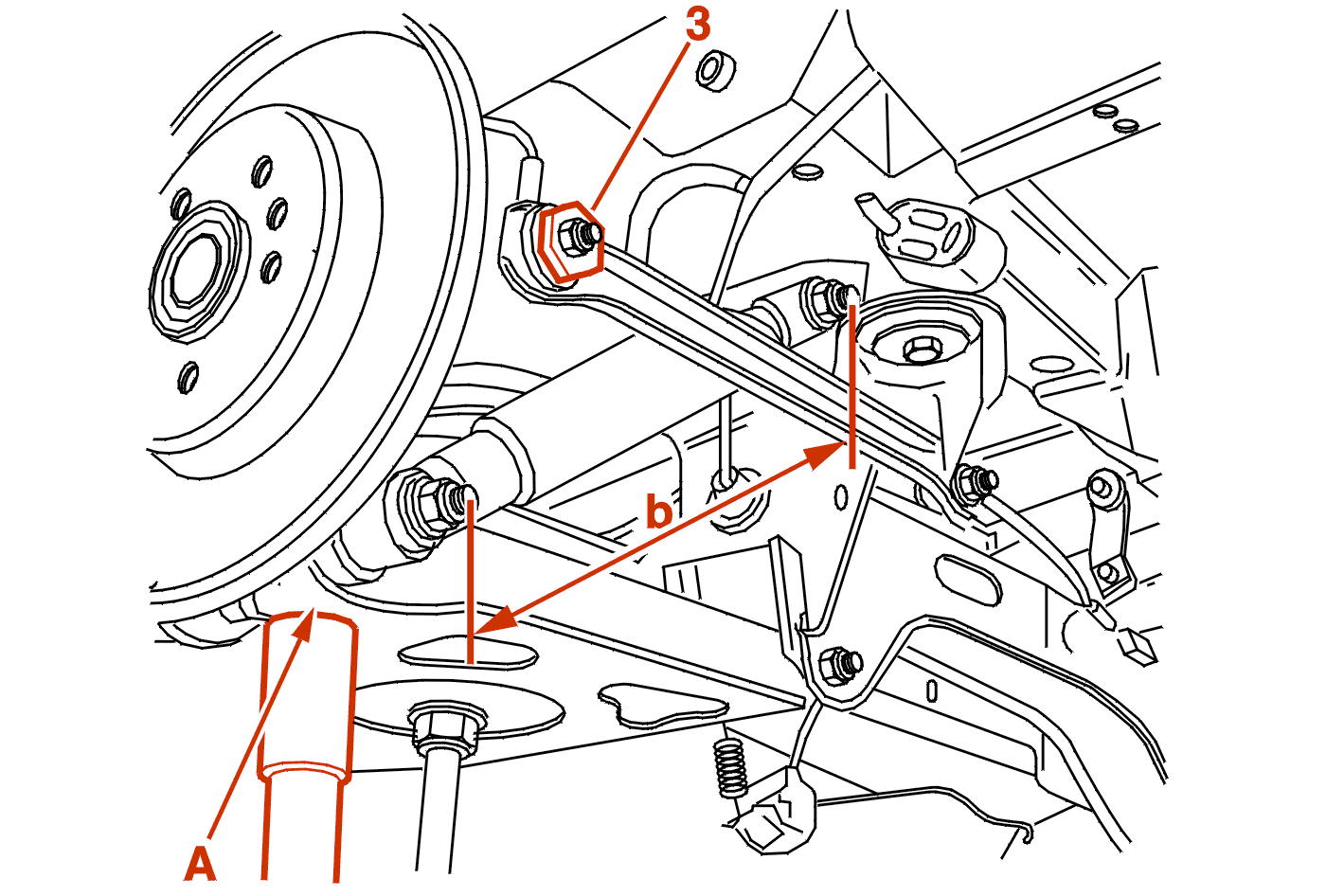

Toimi kohdassa (A) saadaksesi mitta (b) iskunvaimentimen kahden kiinnityksen välissä :

• (b) = 425 mm

Kiristä :

• alemman tukivarren kiinnityspultti olka-akseliin : 8.5 m.daN
• ylemmän tukivarren takakiinnityspultti olka-akseliin : 5.5 m.daN

Kiinnitä epäkesko (3) irrotuksessa merkittyyn asentoon .

Kiristä epäkeskoa arvoon m.dan .

Suorita aurauksen vaihtelun tarkastus .
