B3FG1TK1 - 607
IRROTUS - KIINNITYS KÄSIJARRUN TOISIOVAIJERIT
1 - IRROTUS
Irrota takapyörät .

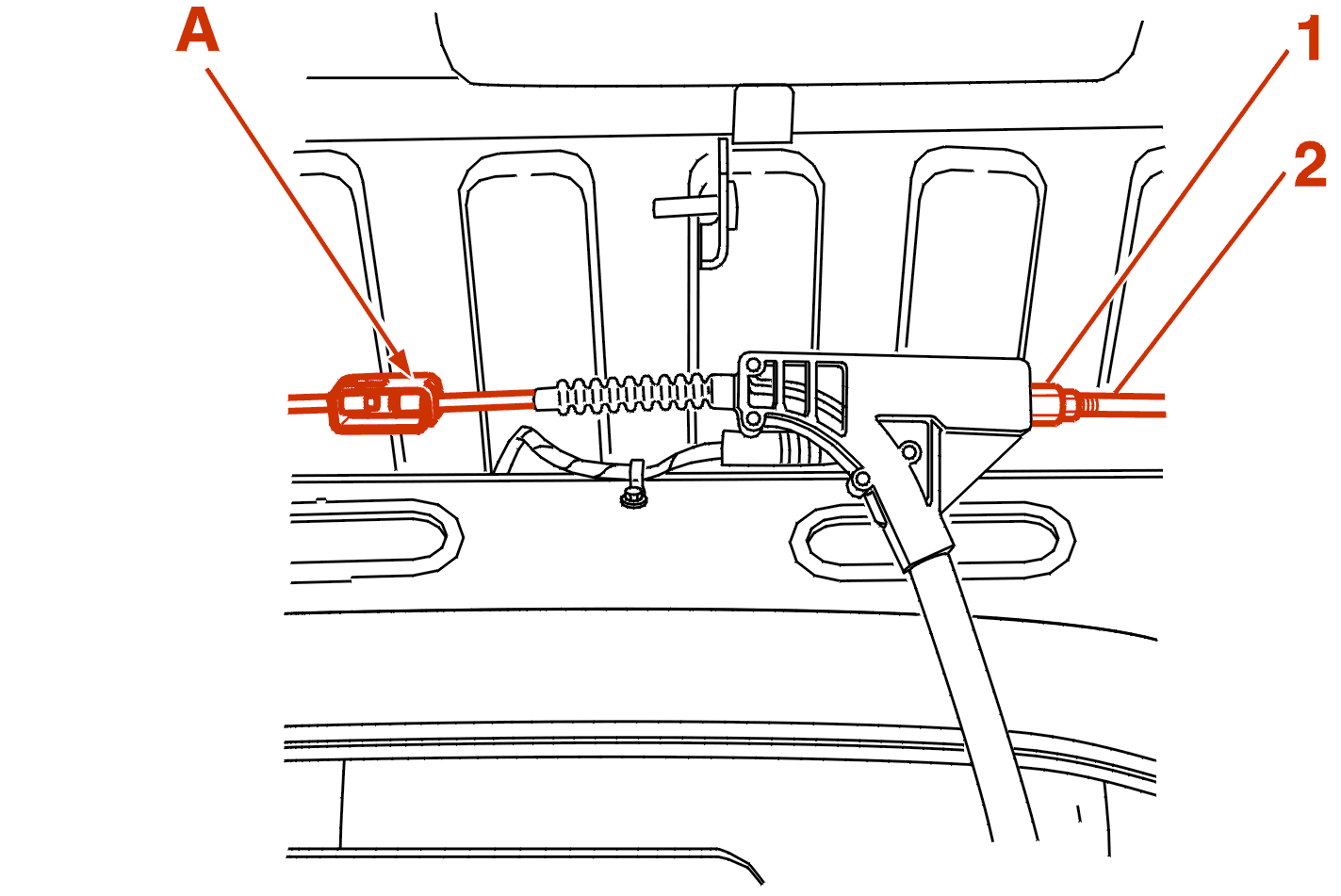

Löysää mutteri (1) kokonaan lukitsemalla ruuvi (2) .
Irrota kohdasta (A) vasen käsijarrun toisiokaapeli .
Irrota : Lukkorengas (3) .

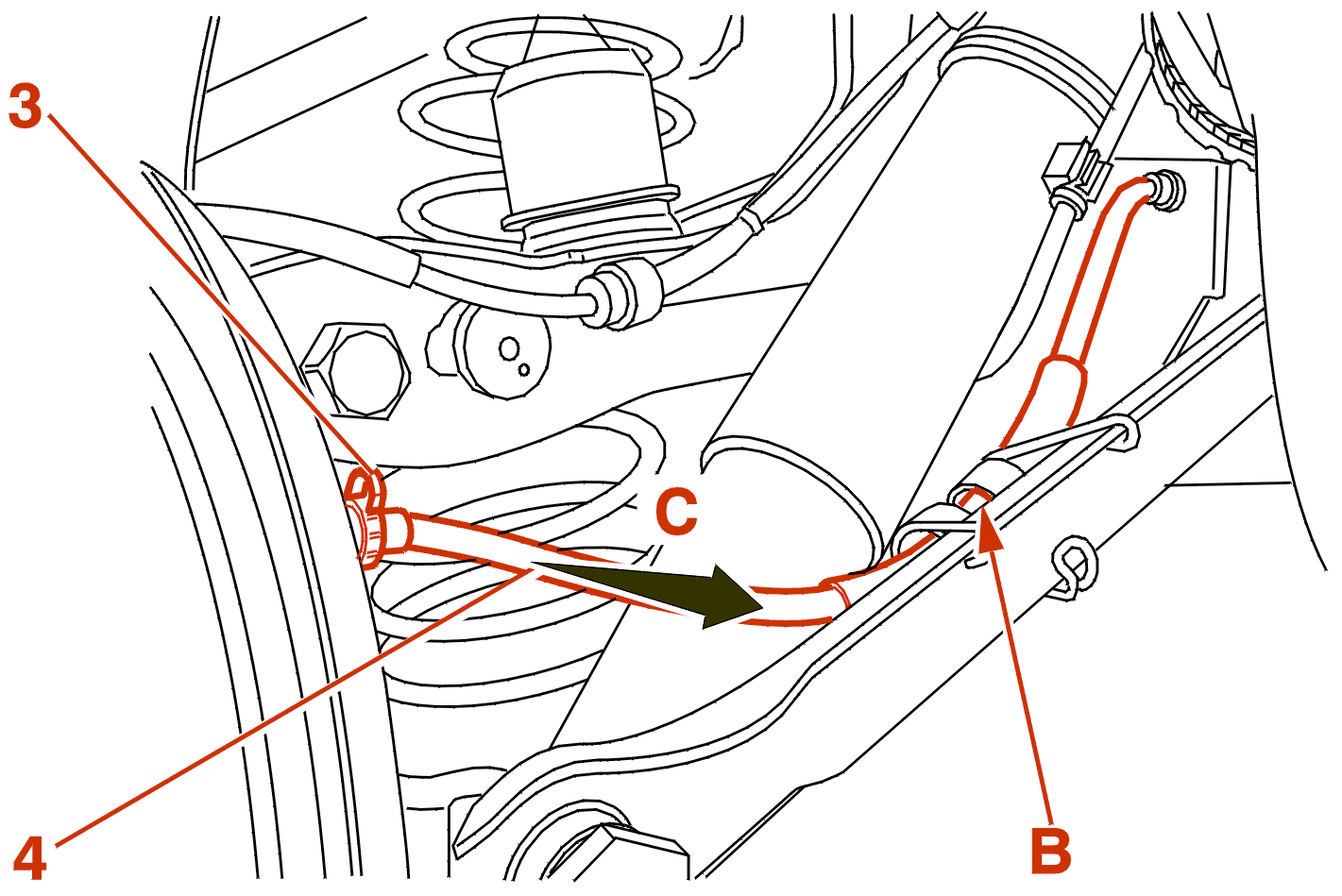

Irrota vaijerin kiinnitys kohdassa (B) .
Vedä suojusta (4) suuntaan (C), jotta vaijeri tulee näkyviin .
Poista suojatulppa nokkapihtien avulla .

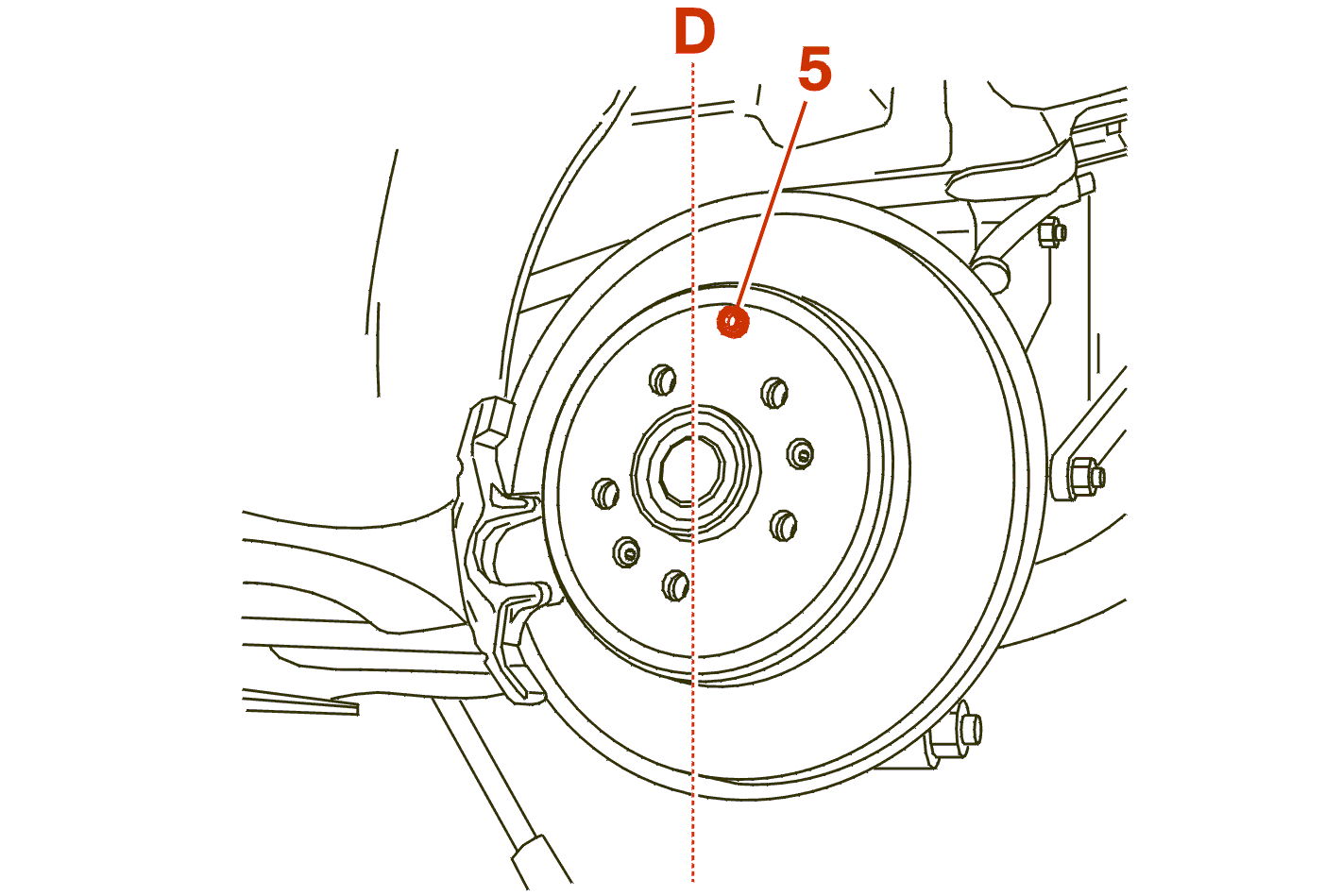

Aseta aukko pystyakselin (D) suuntaan .

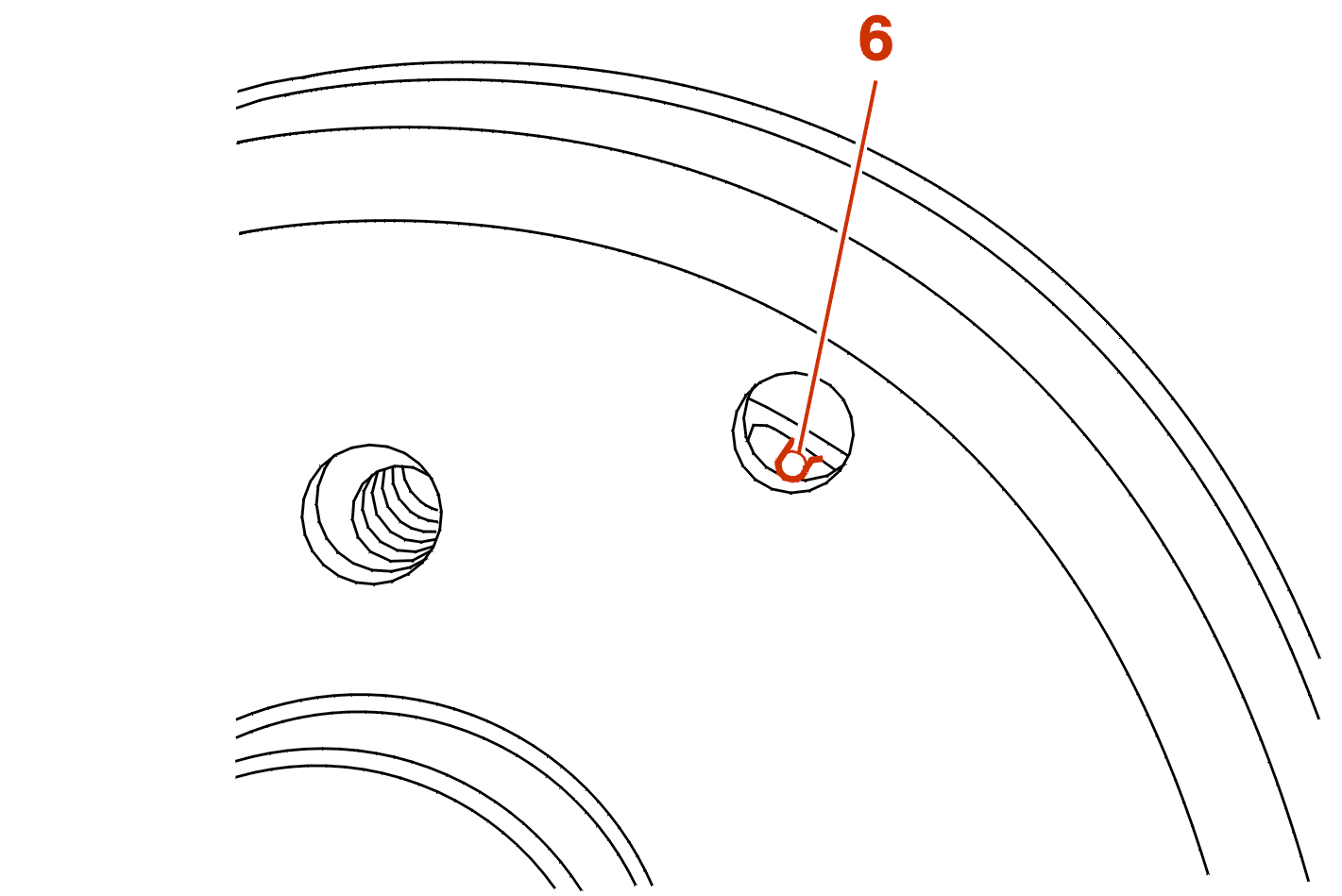

Käännä hitaasti levyä taaksepäin (noin 25 astetta) kunnes pää (6) paljastuu toisiovaijerilla (nyi vaijeria tarvittaessa) .
Työnnä vaijeria suuntaan (E) .

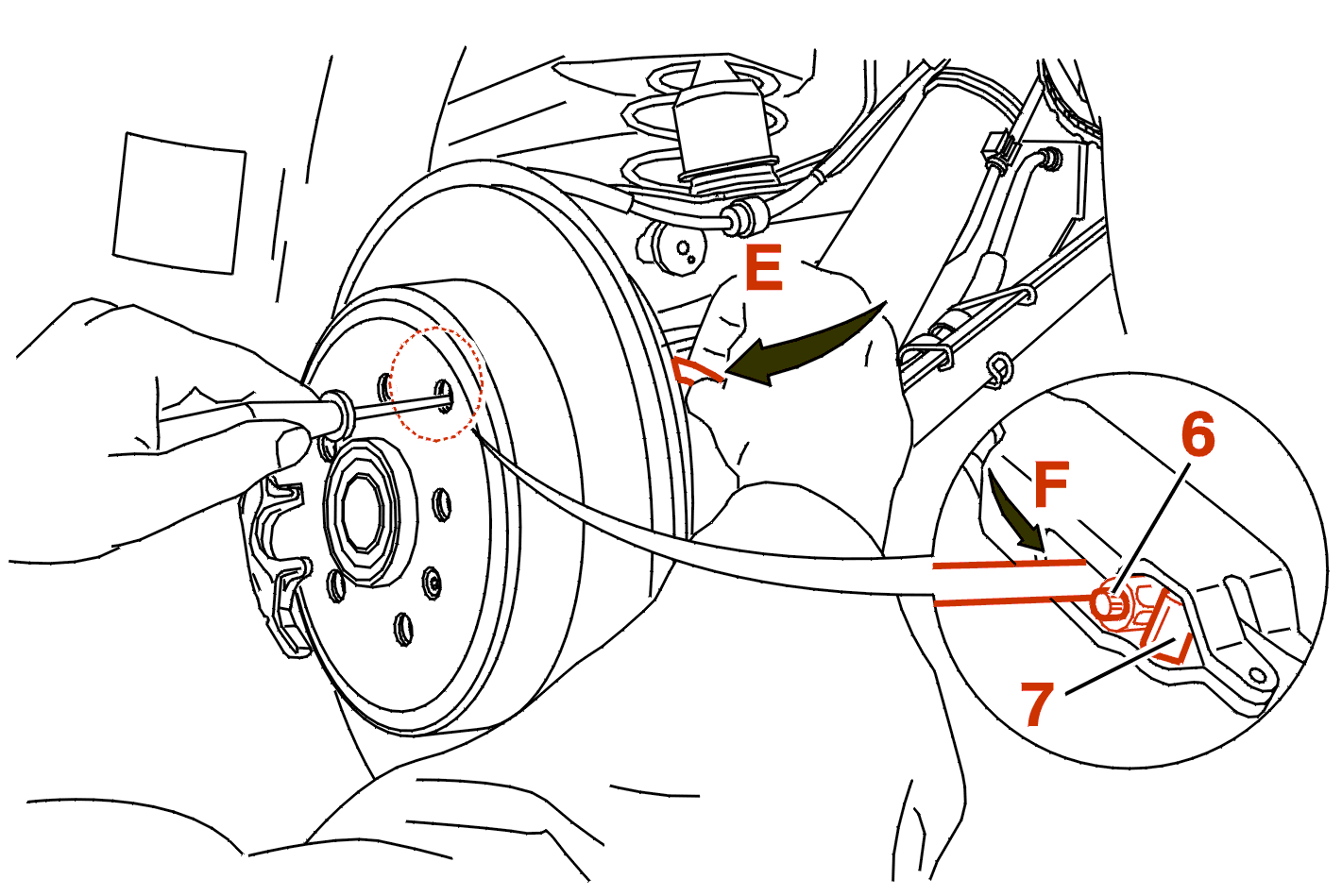

Työnnä vaijerin päätä (6) vasten lukitusjousta (7) (mukaisesti F) hienolla ruuvimeisselillä .
Vedä vaijeria päinvastaiseen suuntaan kuin (E) irrottaaksesi sen .
Irrota kaapeli .
2 - KIINNITYS

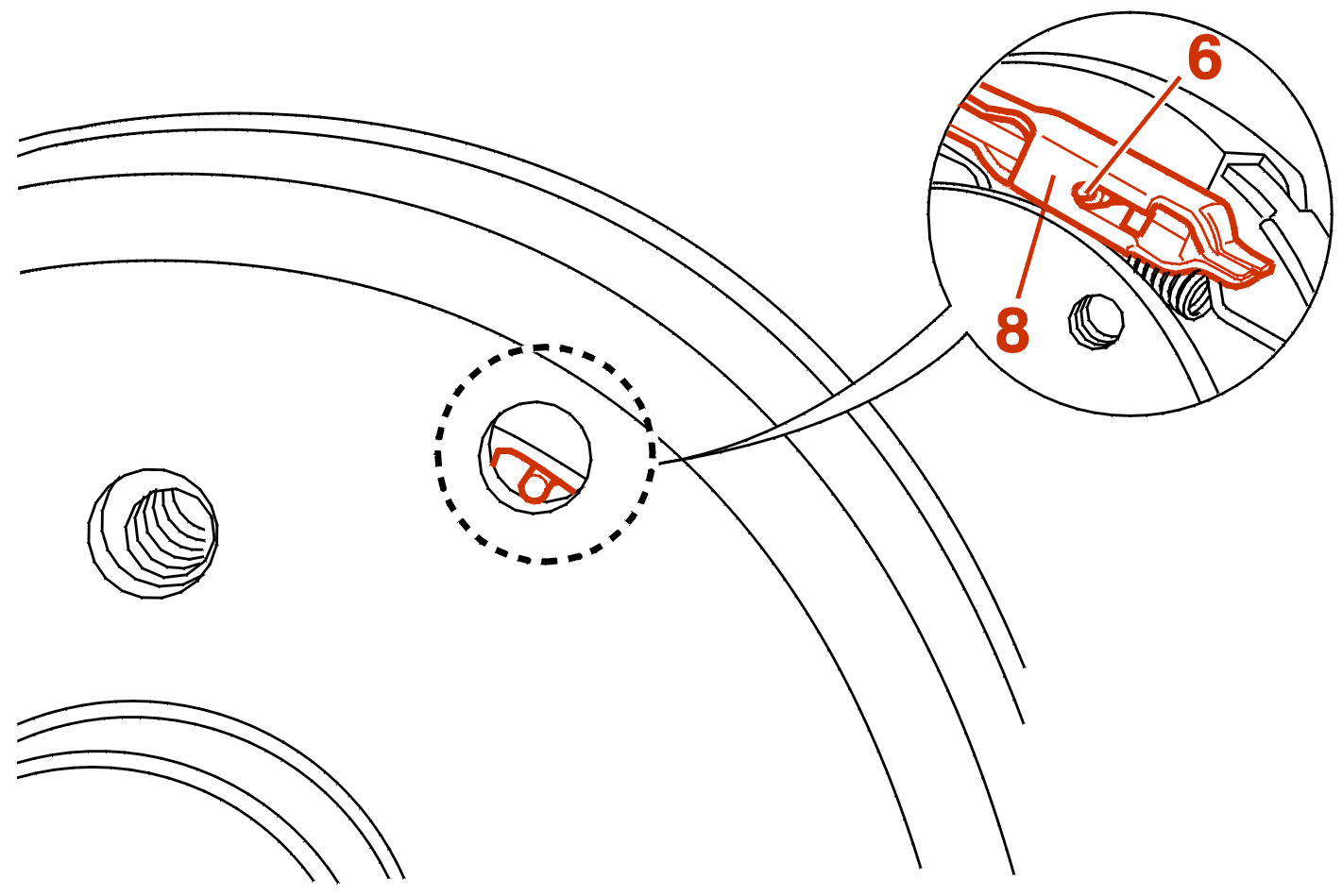

Työnnä vaijerin päätä (6) sen aukossa, kunnes se lukkiutuu jarrukenkien siirtomekanismiin (8) .
Tarkista, että pää (6) (vaijeri on oikeassa kohdassa .
Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .
3 - VAIJEREIDEN KASAANTUMINEN
3 - 1 - AINOASTAAN VAIHDETTAESSA TOISIOVAIJERIT
Kierrä mutteria (1) niin että saat välyksesi X = 4 mm (vedä vaijerit mukaisesti F välyksen X mittaamiseksi) .
Vedä 10 kertaa koko pituudeltaan käsijarrun vipua .
EHDOTTOMASTI : SÄÄDÄ KÄSIJARRU .
3 - 2 - TAPAUKSESSA KUN ENSIÖVAIJERI JA TOISIOVAIJERIT VAIHDETAAN
