B3FG0JK1 - 607

IRROTUS - KIINNITYS KÄSIJARRUN ENSIÖVAIJERI

1 - IRROTUS

Nosta auto ylös .

Laske auto alas .

AUTOMAATTINEN VAIHDELAATIKKO 4HP20

Aseta vaihdetanko asentoon N .

KAIKKI TYYPIT

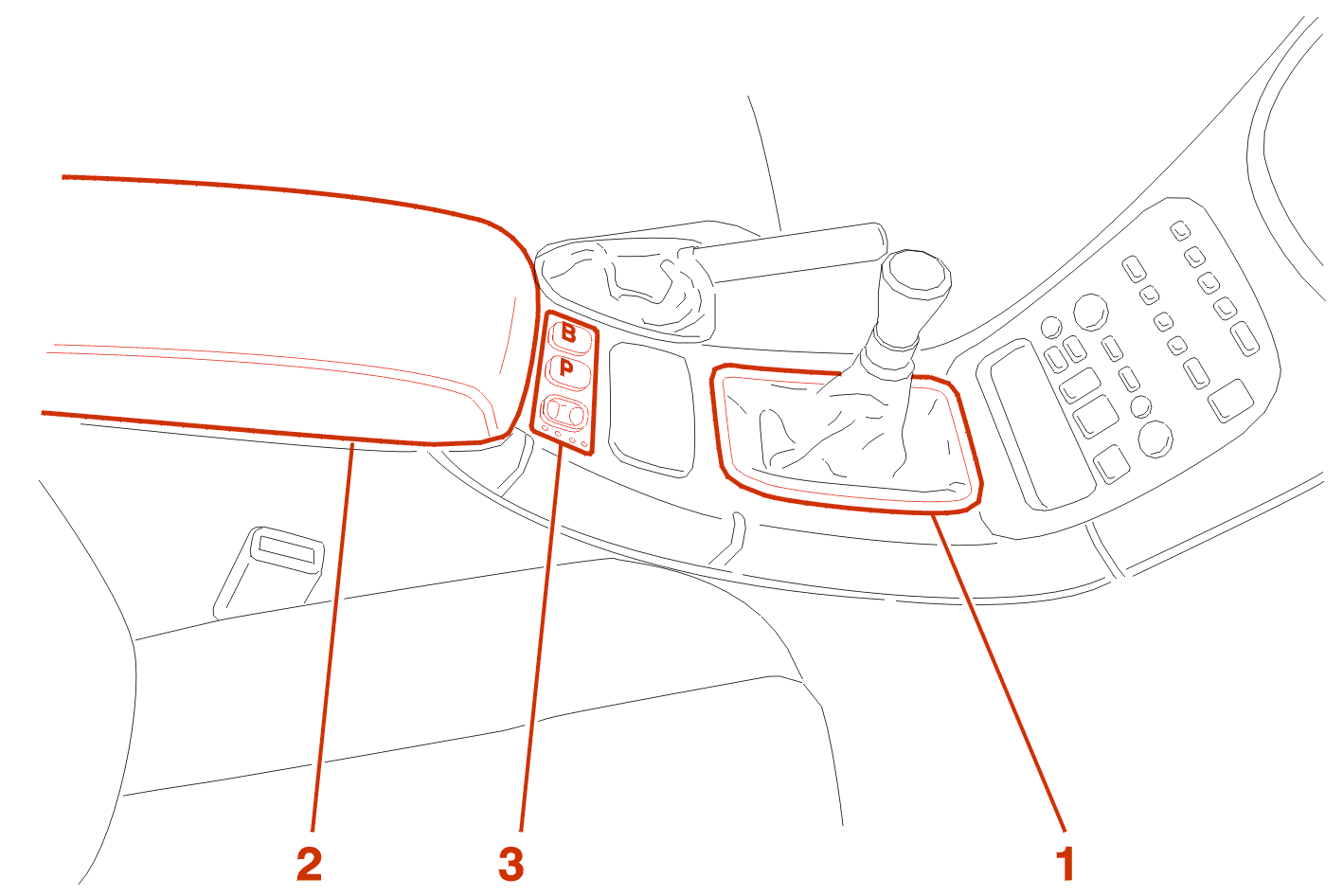

Irrota koristelistan (1) kiinnitys lastalla .

Nosta kyynärnojaa (2) .

Irrota koristelistan (3) kiinnitys lastalla .

AUTOMAATTINEN VAIHDELAATIKKO 4HP20

Vedä vaihdevivusto-levyasennelmaa (3) ylöspäin niin, että se irtoaa konsolista .

Irrota liitin (4) .

Poista ohjainlevy (3) .

KAIKKI TYYPIT

Asenna suojus paikalleen irrottamatta nuppia .

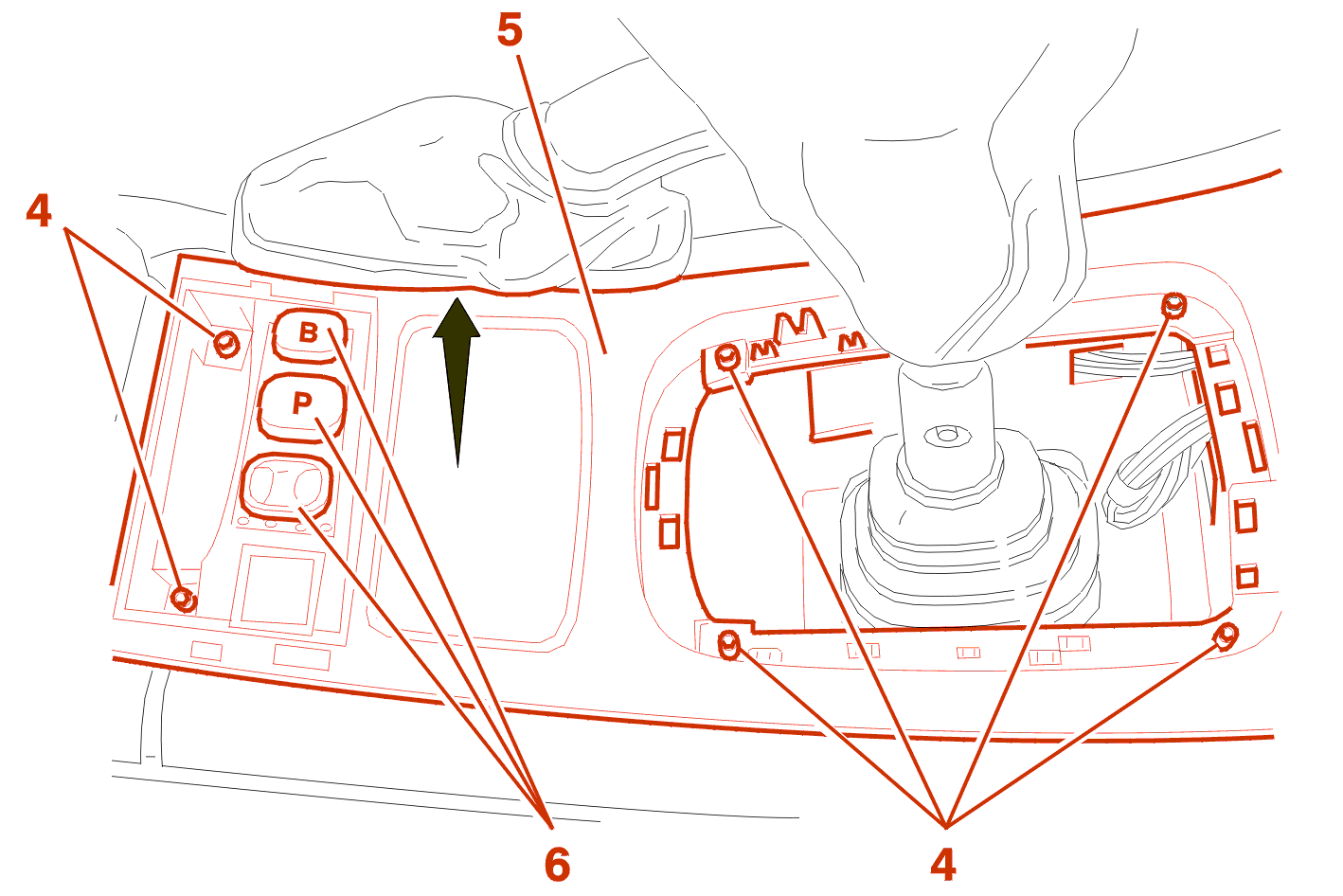

Irrota pultit (4) .

Nosta levyä (5) takaosasta .

Irrota liitinten (6) kiinnitys ja kytkentä .

Irrota liiti joka on savukkeensytyttimessä .

Irrota verhoilu säilytyslokeron pohjalta .

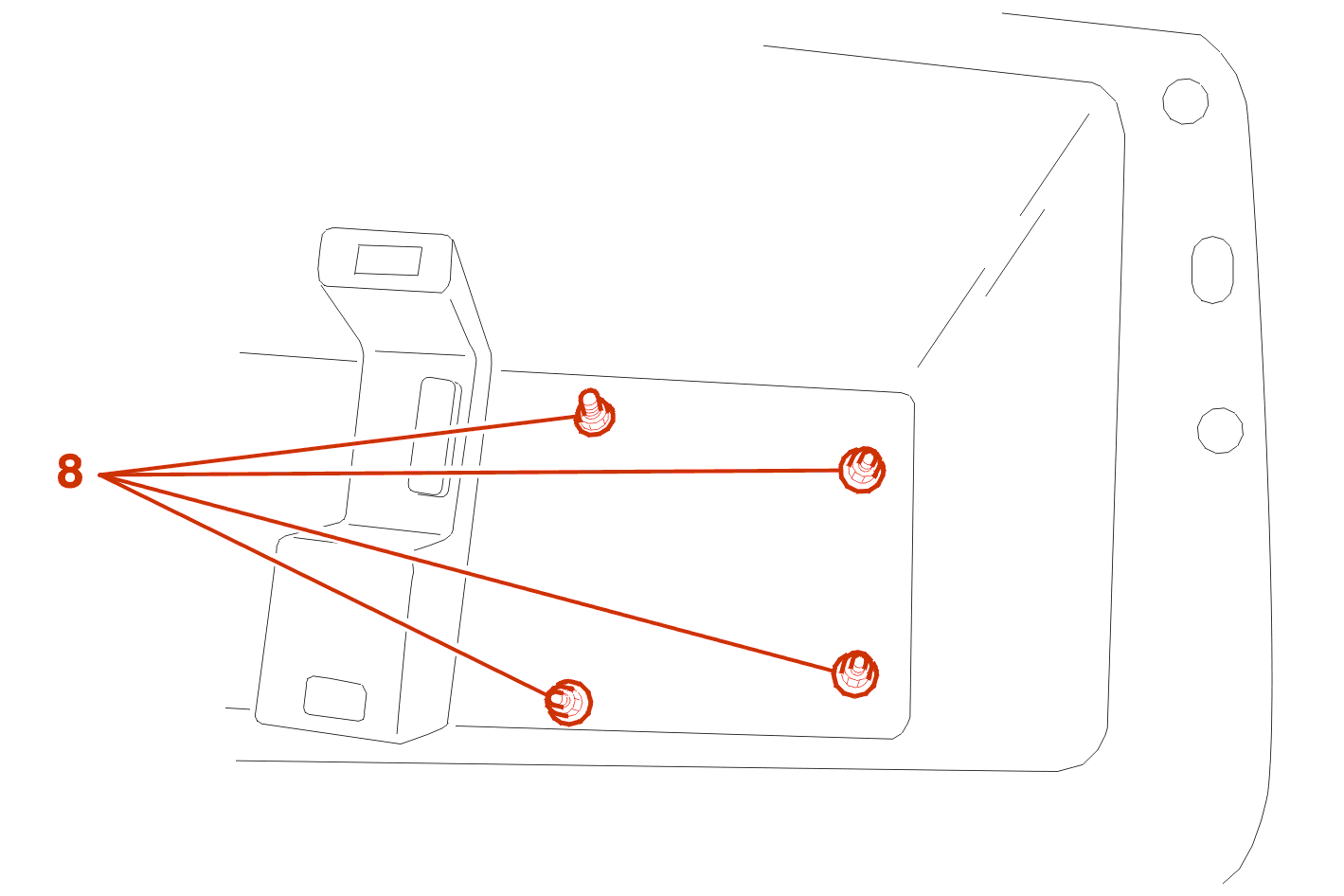

Irrota pultit (8) .

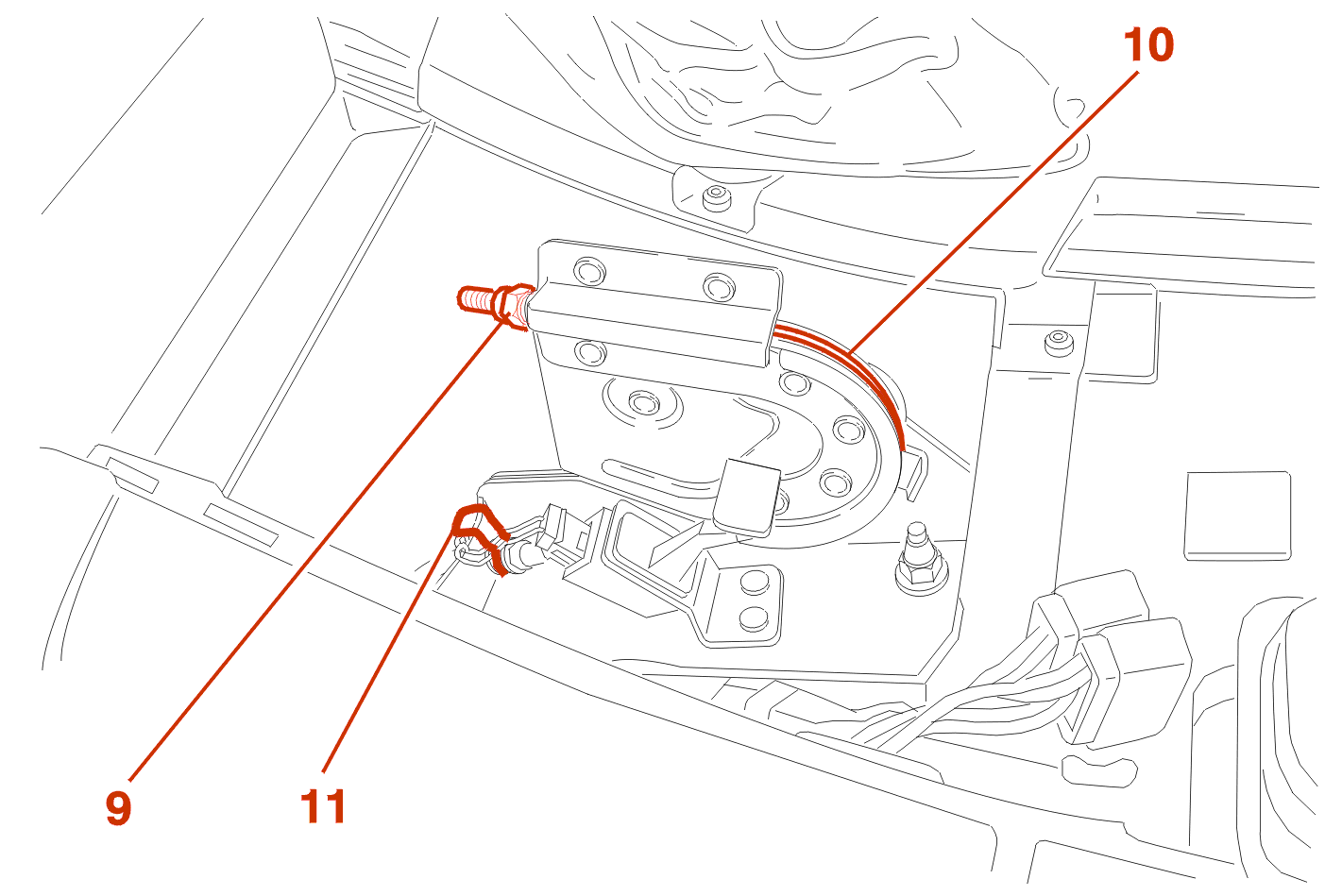

Irrota mutteri (9) .

Ota esiin käsijarruvivun vaijeri (10) .

Irrota pysäytyssokka (11) .

Irrota suojuksen rajoitin .

Nosta auto ylös .

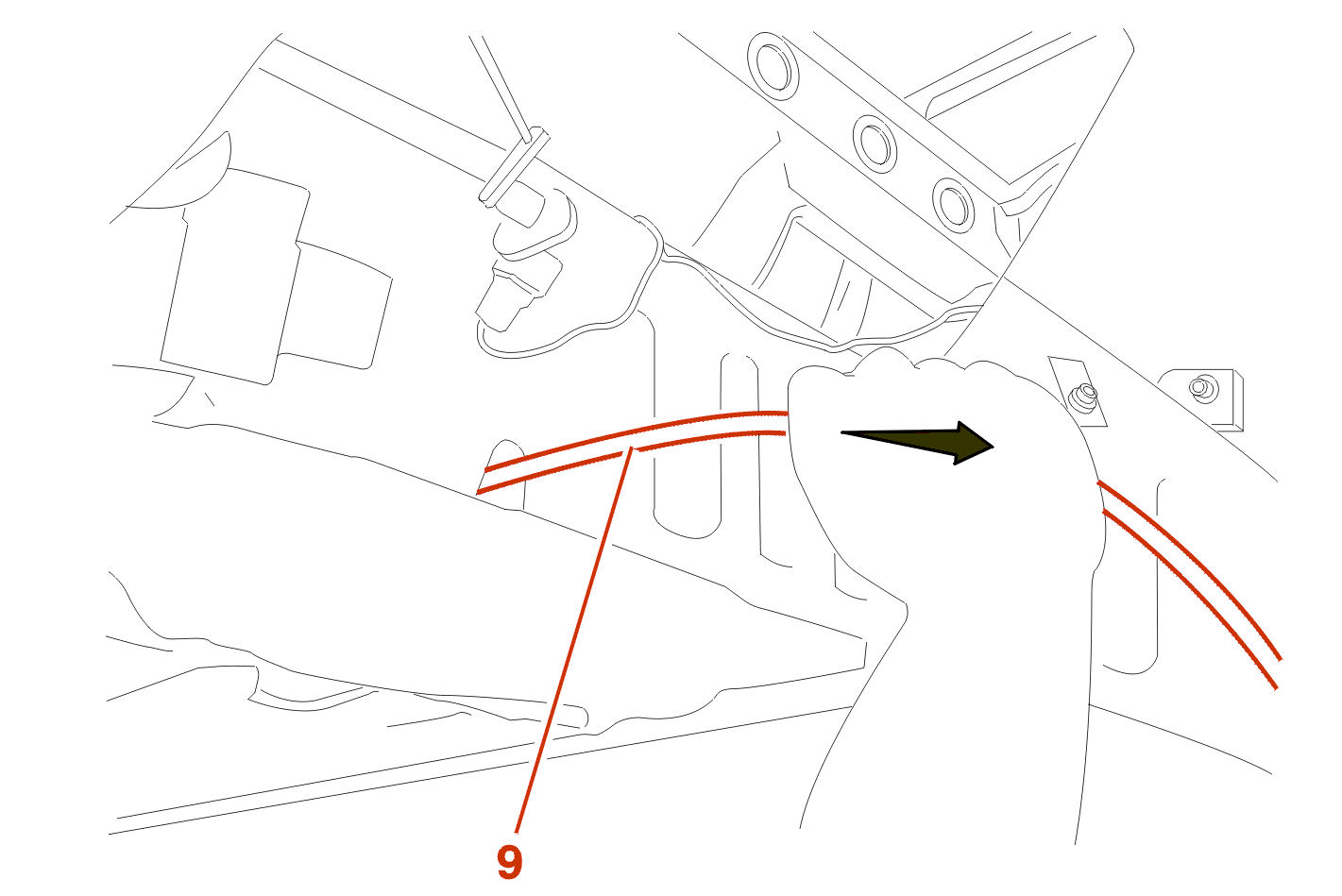

Vedä vaijeria (9) ja irrota se .

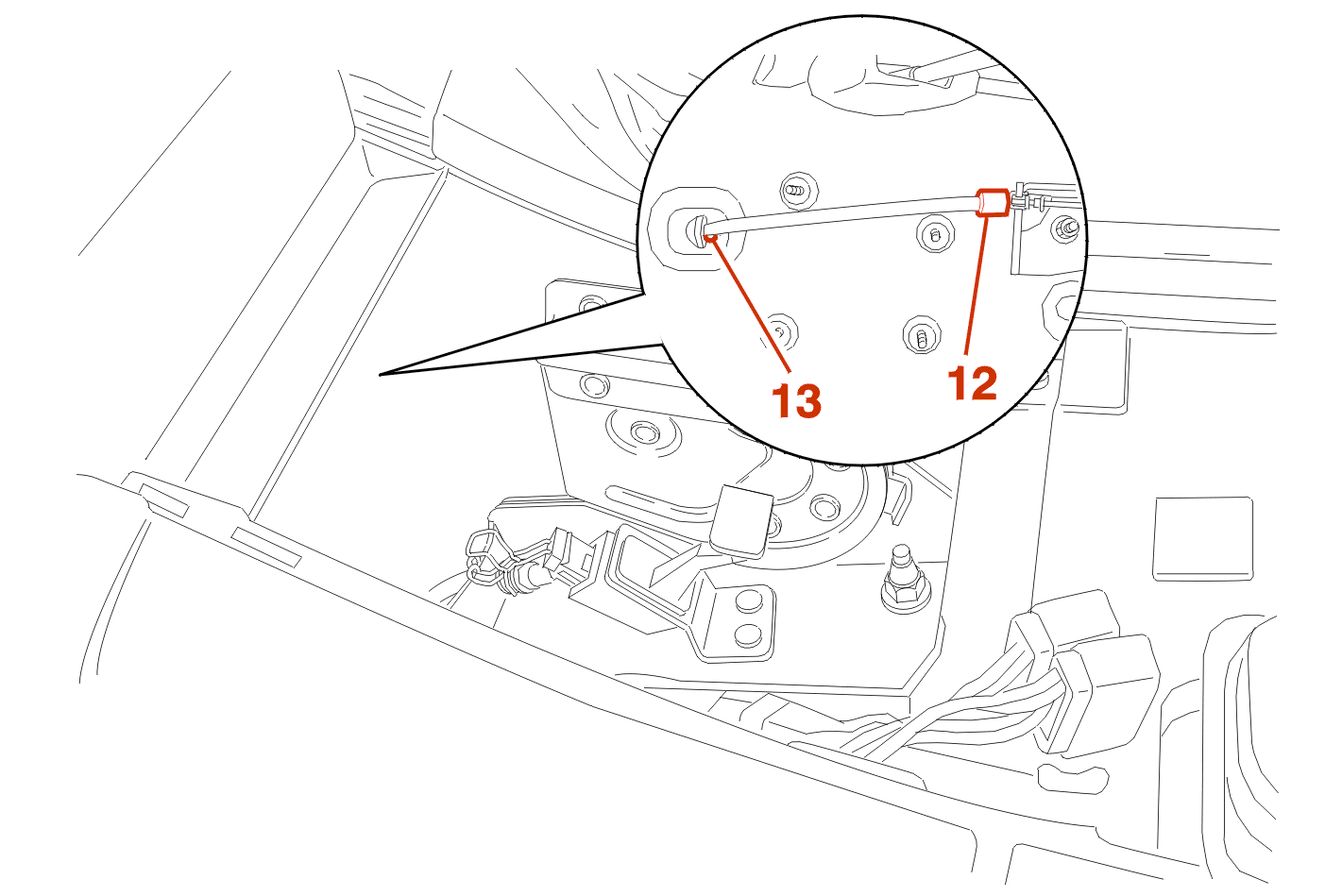

HUOM : kun vaijeria irrotetaan, suojuksen rajoitin (12) saattaa juuttua ohjainputken (13) sisääntuloon ja estää vaijerin irrotuksen .

Seuraavaan toimenpiteeseen tarvitaan kaksi henkilöä .

Ohjaa vaijeri käsin konsolin alta vetäen sitä samalla auton alta .

2 - KIINNITYS

Seuraavaan toimenpiteeseen tarvitaan kaksi henkilöä :

Kiinnitä pysäytyssokka (11) .

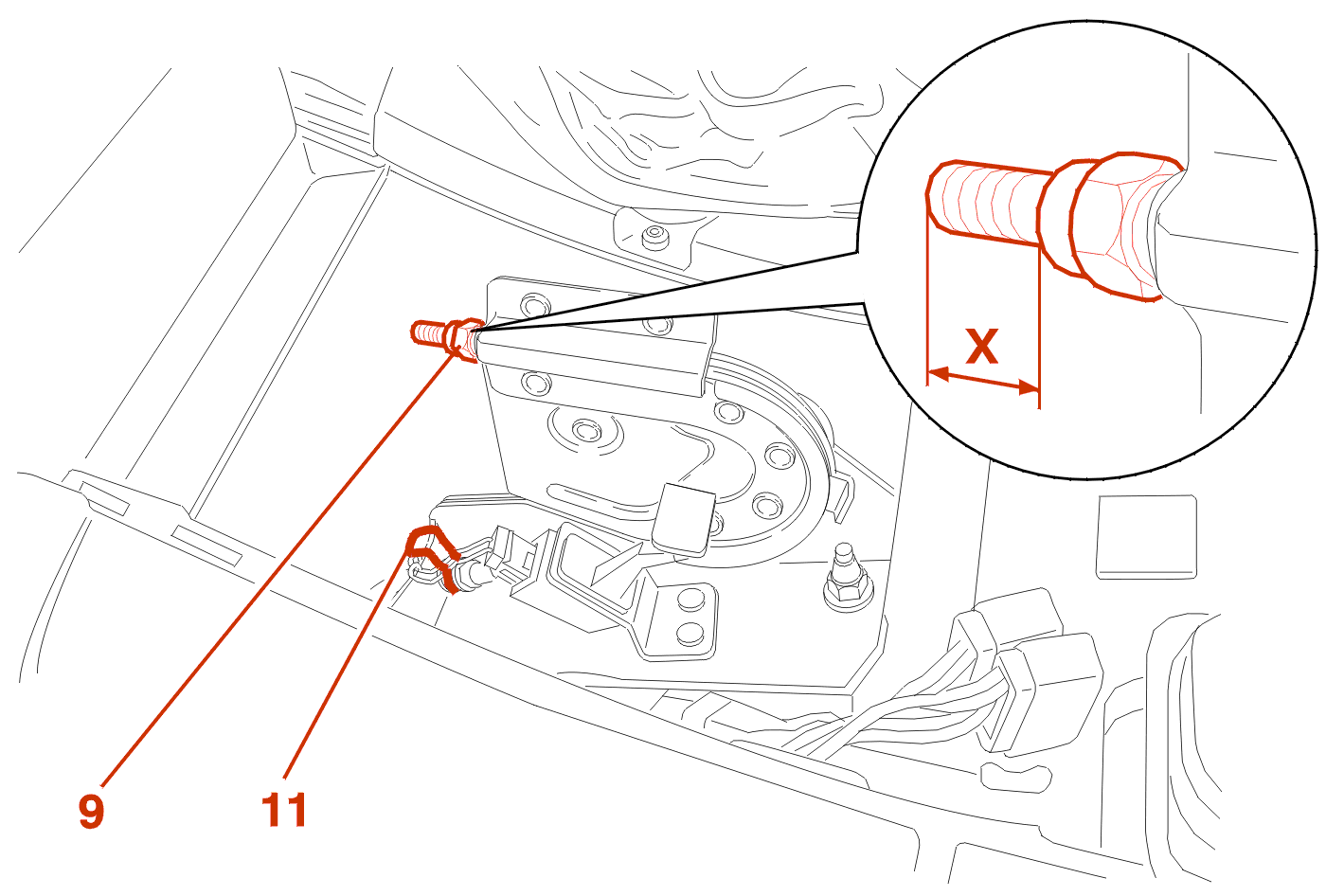

Kierrä mutteria niin, että (9) on yhtä suuri kuin X mm .

2 - 1 - VAIJEREIDEN KASAANTUMINEN

Kiinnitä toissijaiset vaijerit päävaijeriin .

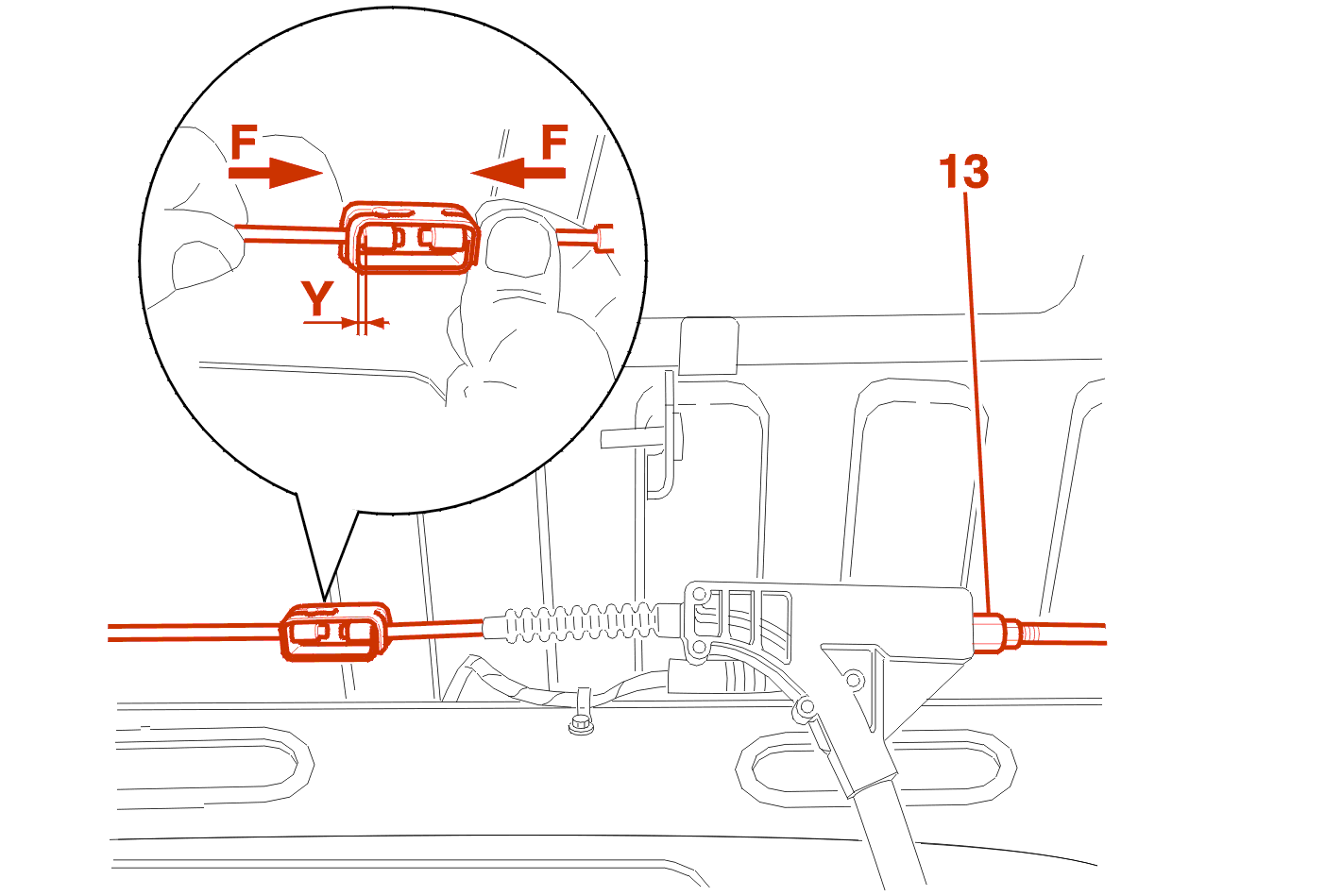

Kierrä jakajan ruuvia (13) välyksen Y = 0mm säätämiseksi (Vedä vaijereita F mukaisesti välyksen Y mittaamiseksi) .

Vedä 10 kertaa koko pituudeltaan käsijarrun vipua .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .
