B3EG0JK1 - 607

IRROTUS - KIINNITYS MOMENTIN MUUNNIN

VAROITUS : muuttuvatehosteinen ohjaus on erittäin arka epäpuhtauksille .

VAROITUS : mekanismin käyttövarmuus riippuu korjaustoimenpiteenne laadukkuudesta .

1 - IRROTUS

Irrota :

• OHJAUSMEKANISMI

VAROITUS : estämään ohjaustehostimen nestepiirin likaantumisen, sulje muovitulpilla venttiilin kaksi aukkoa ja kaksi nesteputkea .

Kiinnitä ruuvipenkkiin varustettuna kahdella suojaköydellä :

• ohjausmekanismi

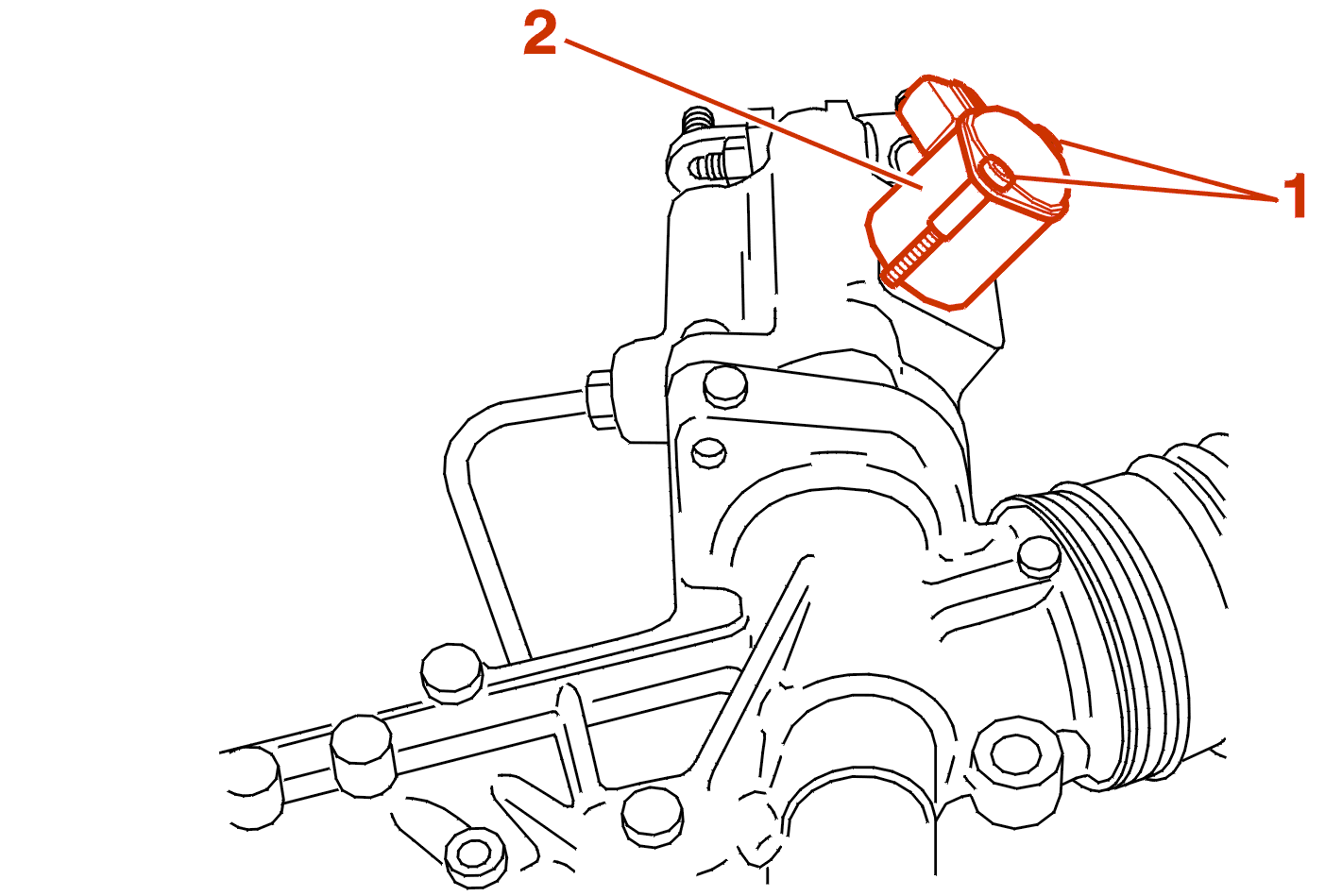

Irrota :

• 2 pulttia (1)
• momentinmuunnin (2)

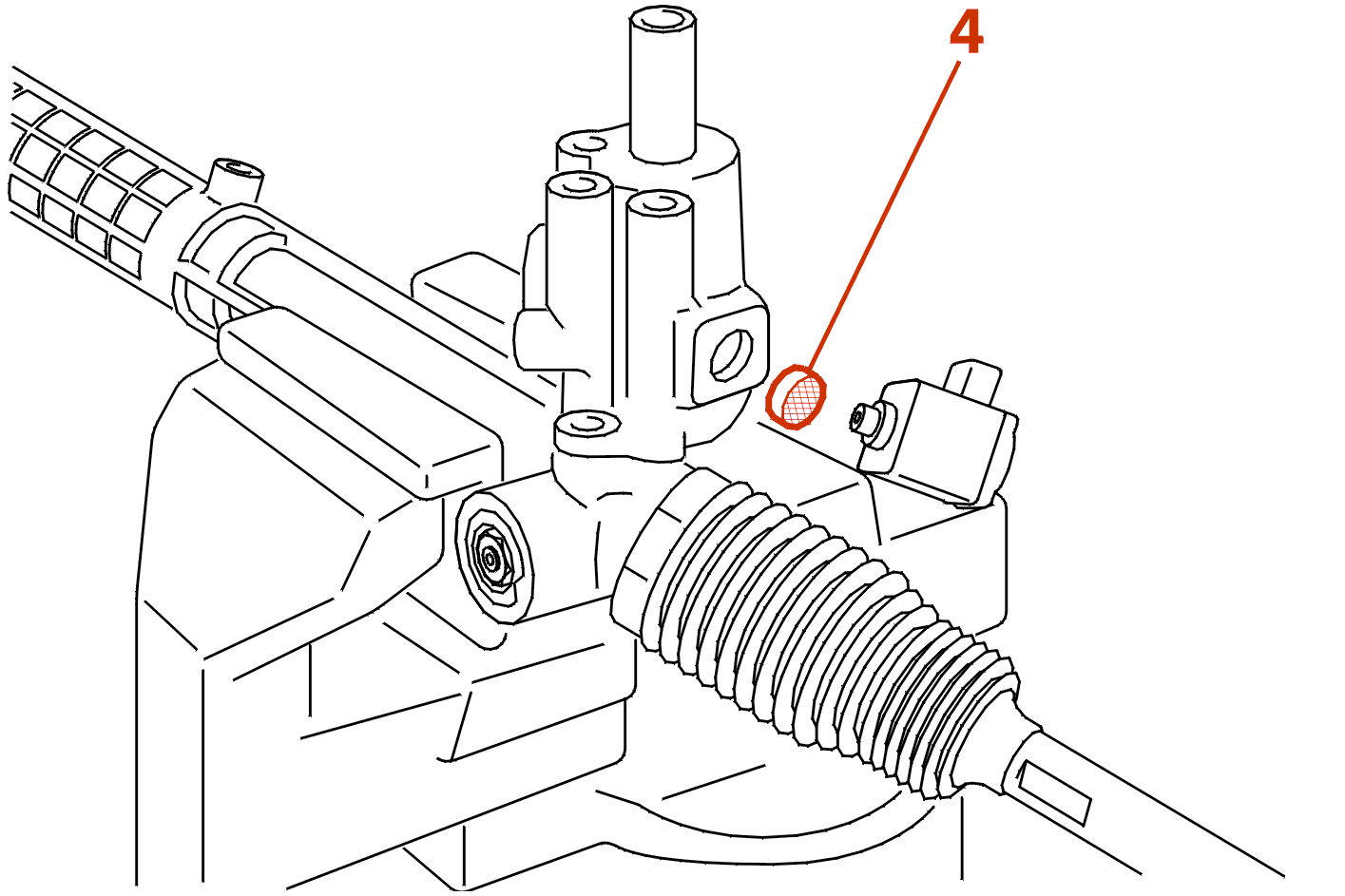

Poista suodatin (4) .

2 - KIINNITYS

Kiinnitä :

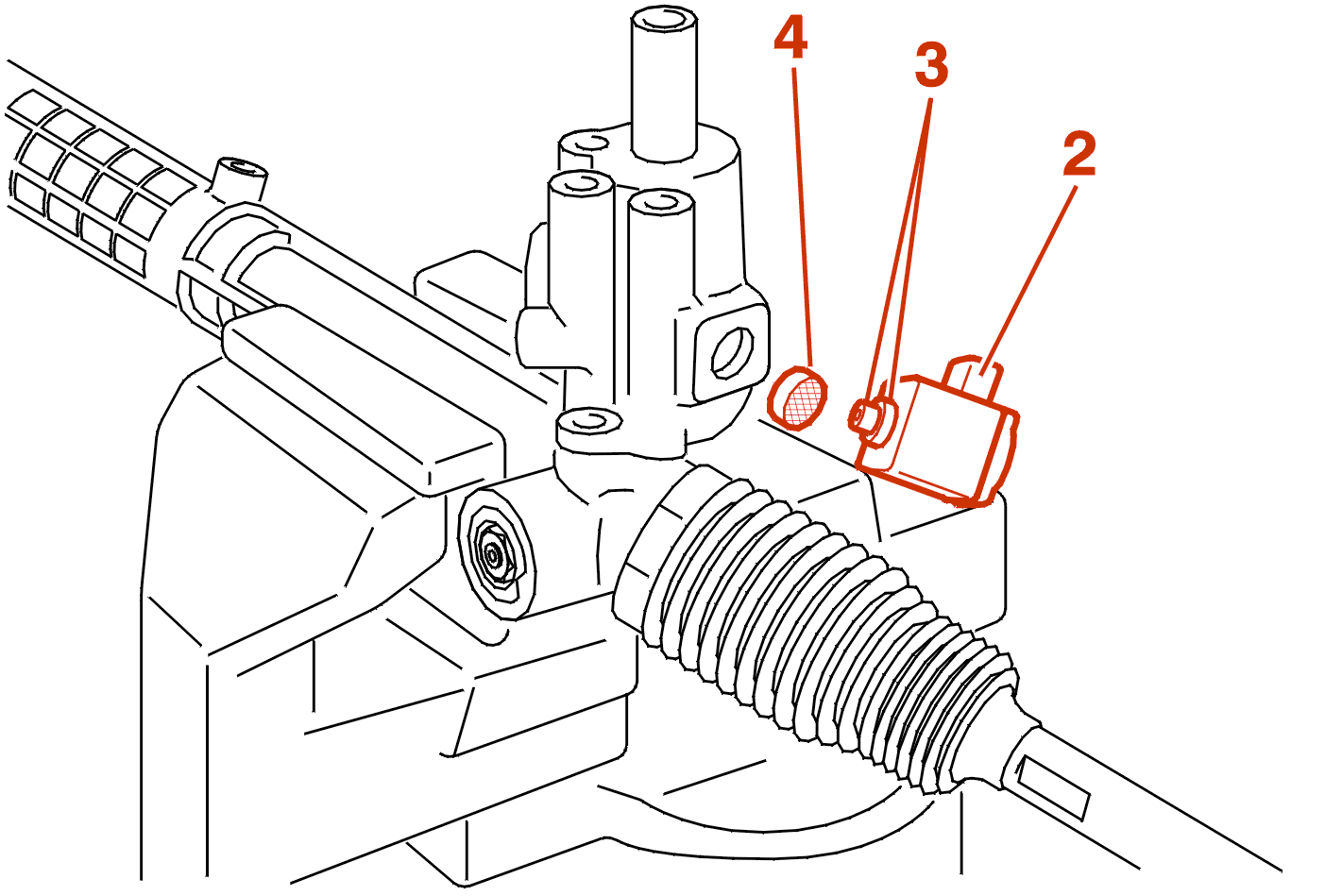

• kaksi uutta rengastiivistettä (3)
• uusi öljynsuodatin (4)

Asenna momentinmuunnin paikalleen (2) .

Kiinnitä :

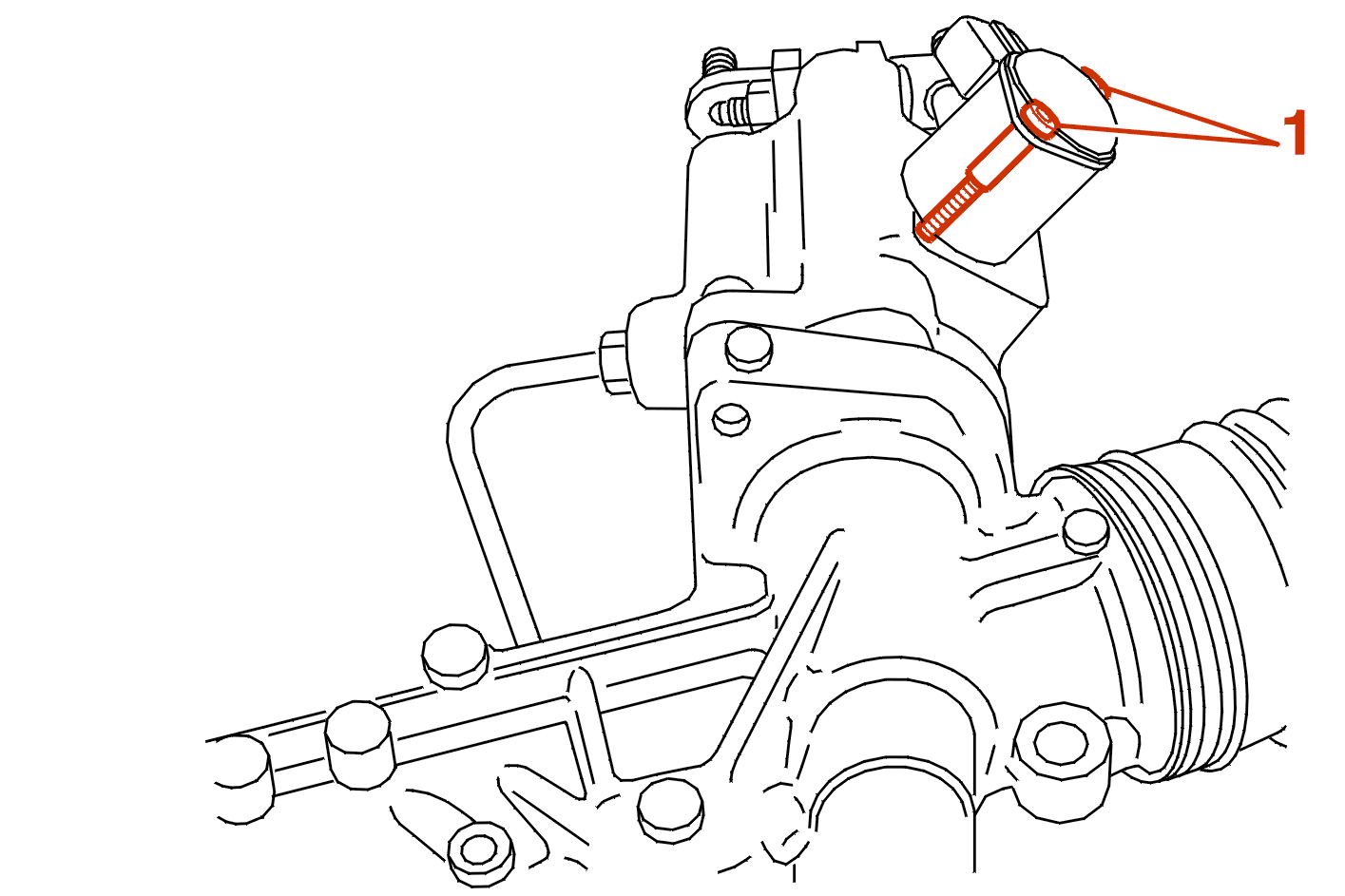

• 2 pulttia (1)

Kiristä pultit arvoon (1) 0.3 m.daN .

KIINNITÄ OHJAUSMEKANISMI .
