C4AH1GF1 - 607

TÄYDELLINEN ETUAISAN VAIHTO, ETUAISAN POHJA JA TAKAOSAN ETUPYÖRÄN SUOJA KOOTTU

VAROITUS : kaikki puhdistettavat metallipinnat tulee suojata sähkösinkitysmenetelmällä .

EHDOTTOMASTI : noudata puhtaus- ja turvallisuusohjeita (suodattavan kasvosuojuksen käyttö orgaanisia höyryjä varten - työskentele tuuletetulla alueella)) .

1 - LISÄTOIMENPITEET

Vaihto :

• etulokasuoja
• KONEPELTI
• ajovalojen tuki
• YLEMPI ETULEVYN PUOLIKAS

Irrotus - kiinnitys :

• LASINPYYHKIMEN MEKANISMI

Riisu - varustele rintapelti .

Irrota :

• etulattian lattiamatto, osittain
• sähköjohtosarja

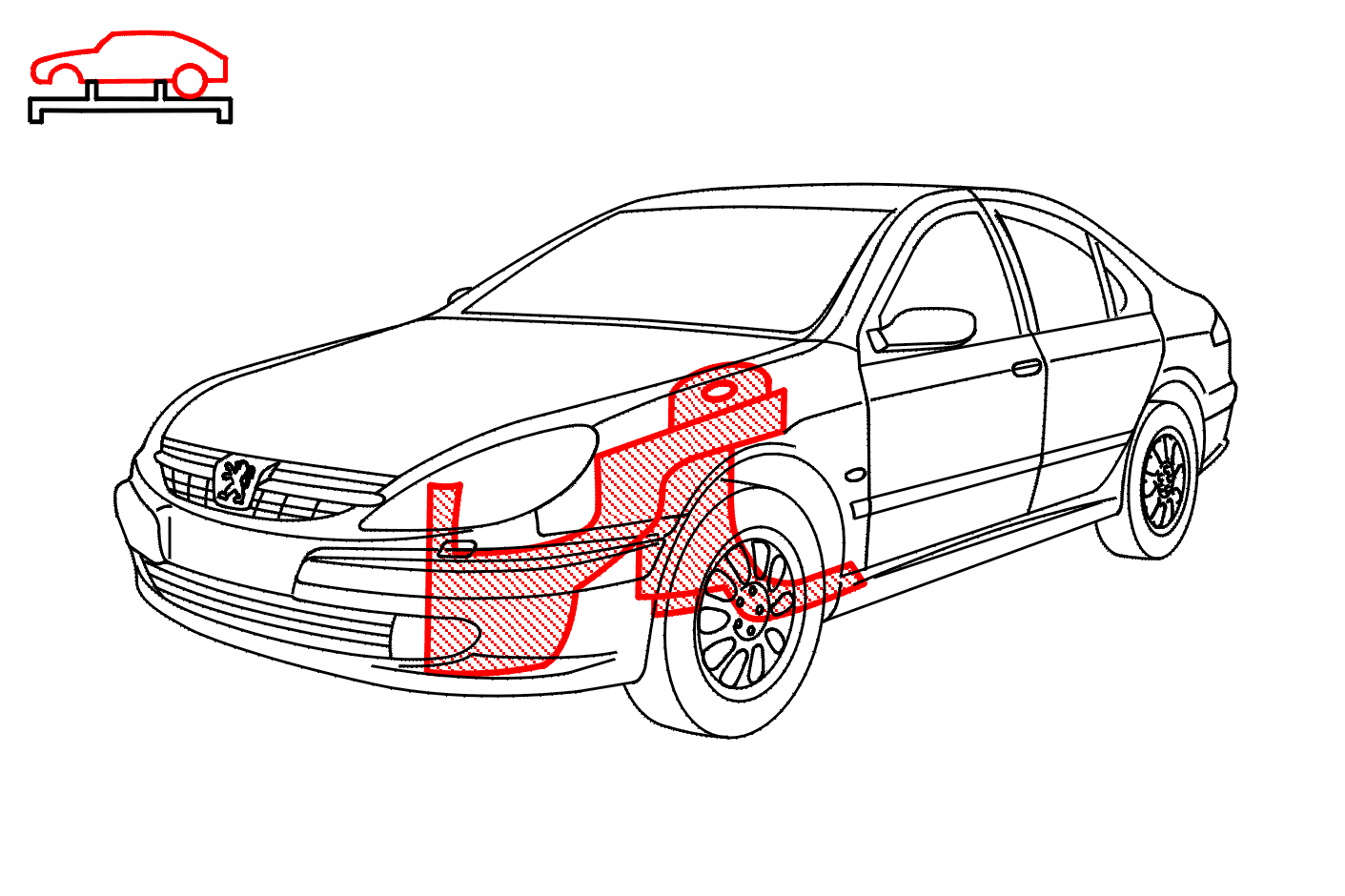

2 - VARAOSAN TUNNISTAMINEN

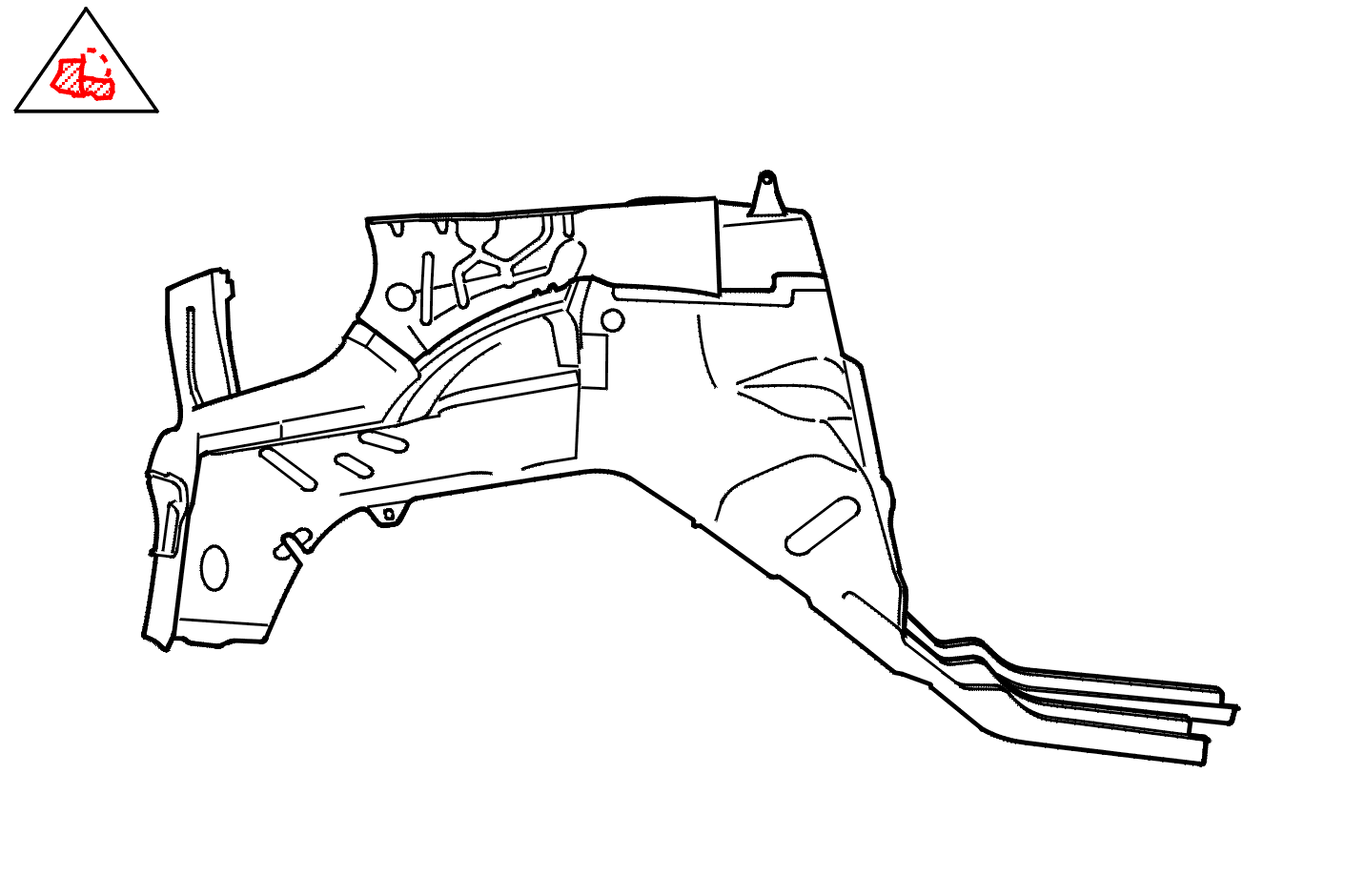

Täydellinen pyöräkotelo .

Matkustamon puoleinen etuvahvike .

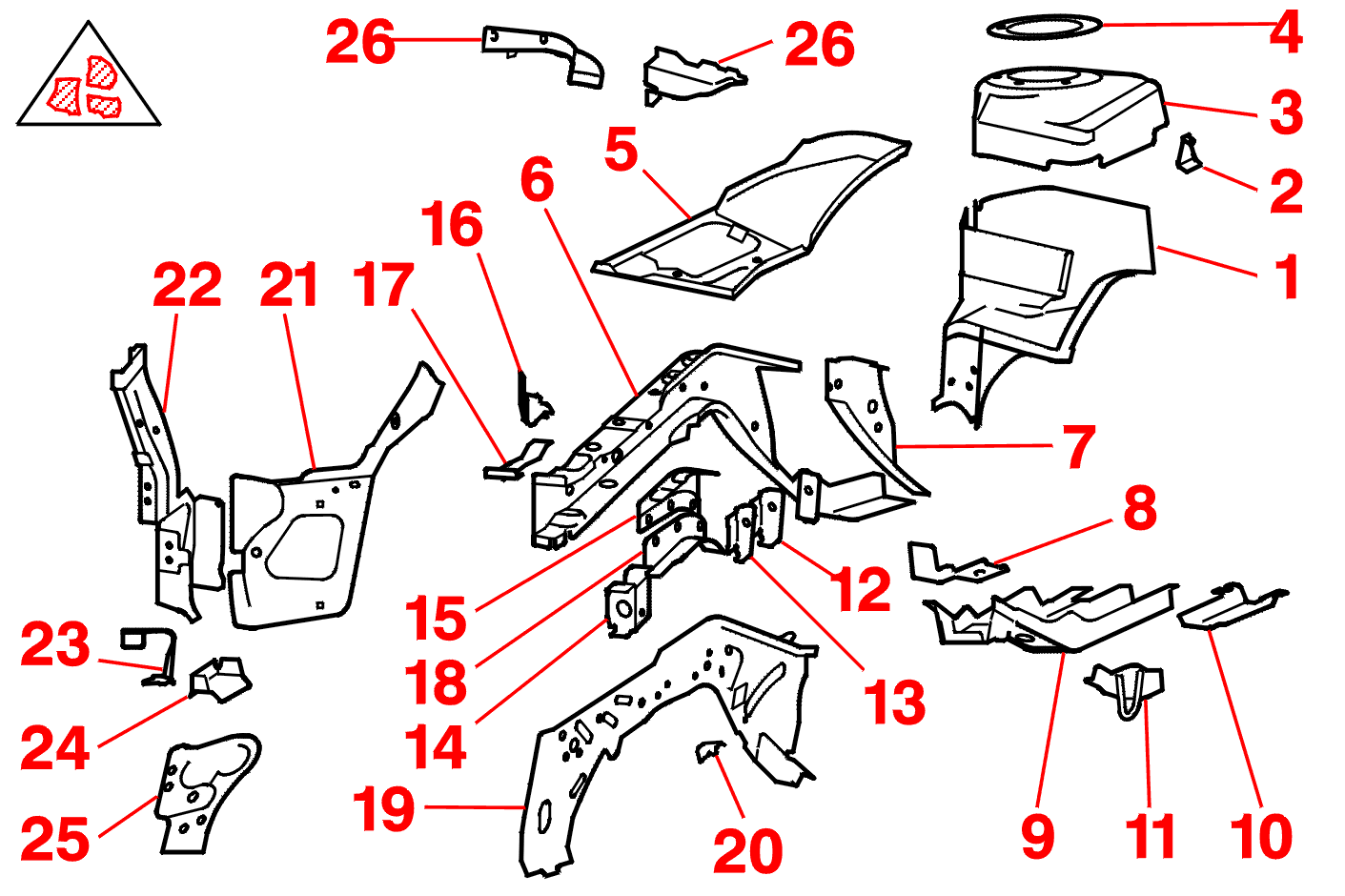

3 - VARAOSAN RAKENNE

(1) Etujousituksen kannattimen vahvike .

(2) Konepellin kaasujousen kannatin .

(3) Jousituksen tuki .

(4) Joustintuen kannattimen vahvike .

(5) Etupyöräkotelo .

(6) Etuaisa .

(7) Eturunkopalkin vahvike .

(8) Moottorin apurungon kiinnityslevy .

(9) Moottorin apurungon kiinnityksen kannatin .

(10) Moottorin apurungon kiinnityksen vahvike .

(11) Hinausrengas .

(12) Keskimmäinen väliseinä .

(13) Etuväliseinä .

(14) Väliseinä .

(15) Runkopalkin ylävahvike .

(16) Moottorin apurungon taka-ankkuritangon kannatin .

(17) Runkopalkin etuvahvike .

(18) Runkopalkin alavahvike .

(19) Runkopalkin etusulkulevy .

(20) Jarruletkun kannatin .

(21) Etukehikon alempi etulevyn puolikas .

(22) Etulevyn tuki .

(23) Äänimerkinantolaitteen kannatin .

(24) Moottorin apukelkan etukiinnityksen tuki .

(25) Vaimentimen kannatin .

(26) Runkoaisan liitos .

(27) Runkoaisan liitos .

4 - TOIMENPITEESEEN TARVITTAVA(T) OSA(T)

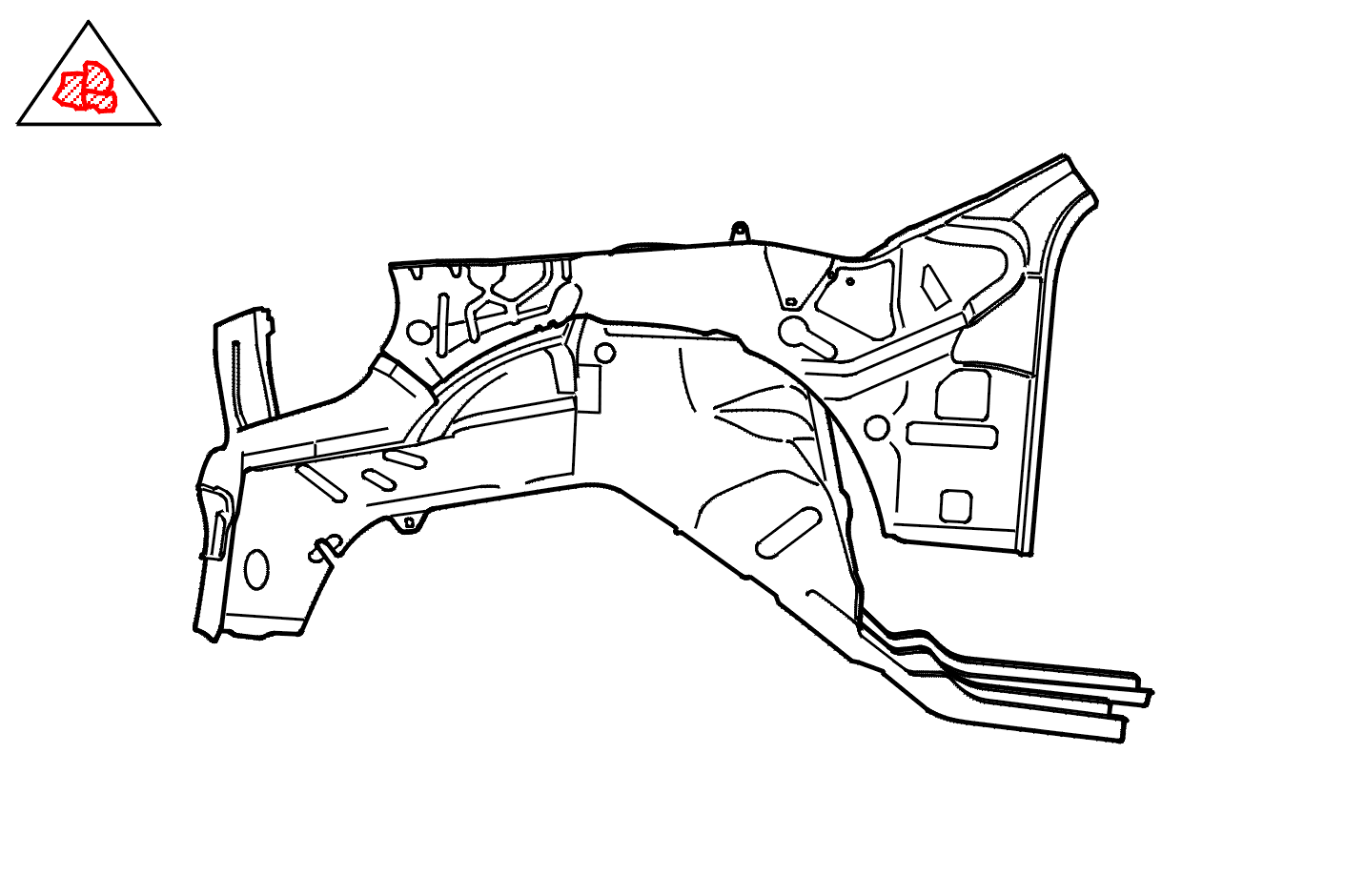

Etupyörän täydellinen suoja .

Matkustamon kyljen osan etuvahvike .

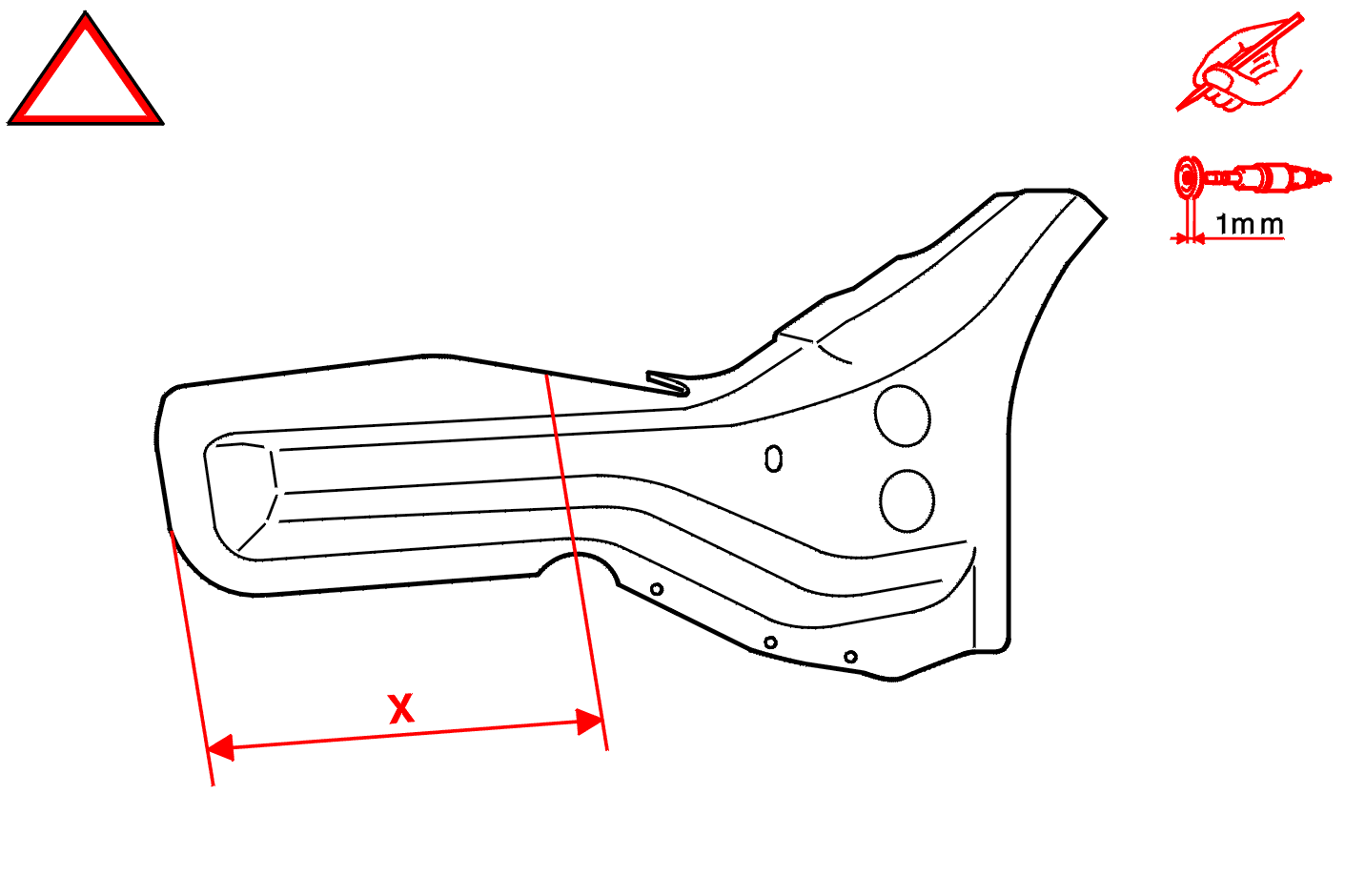

5 - UUDEN OSAN VALMISTELU

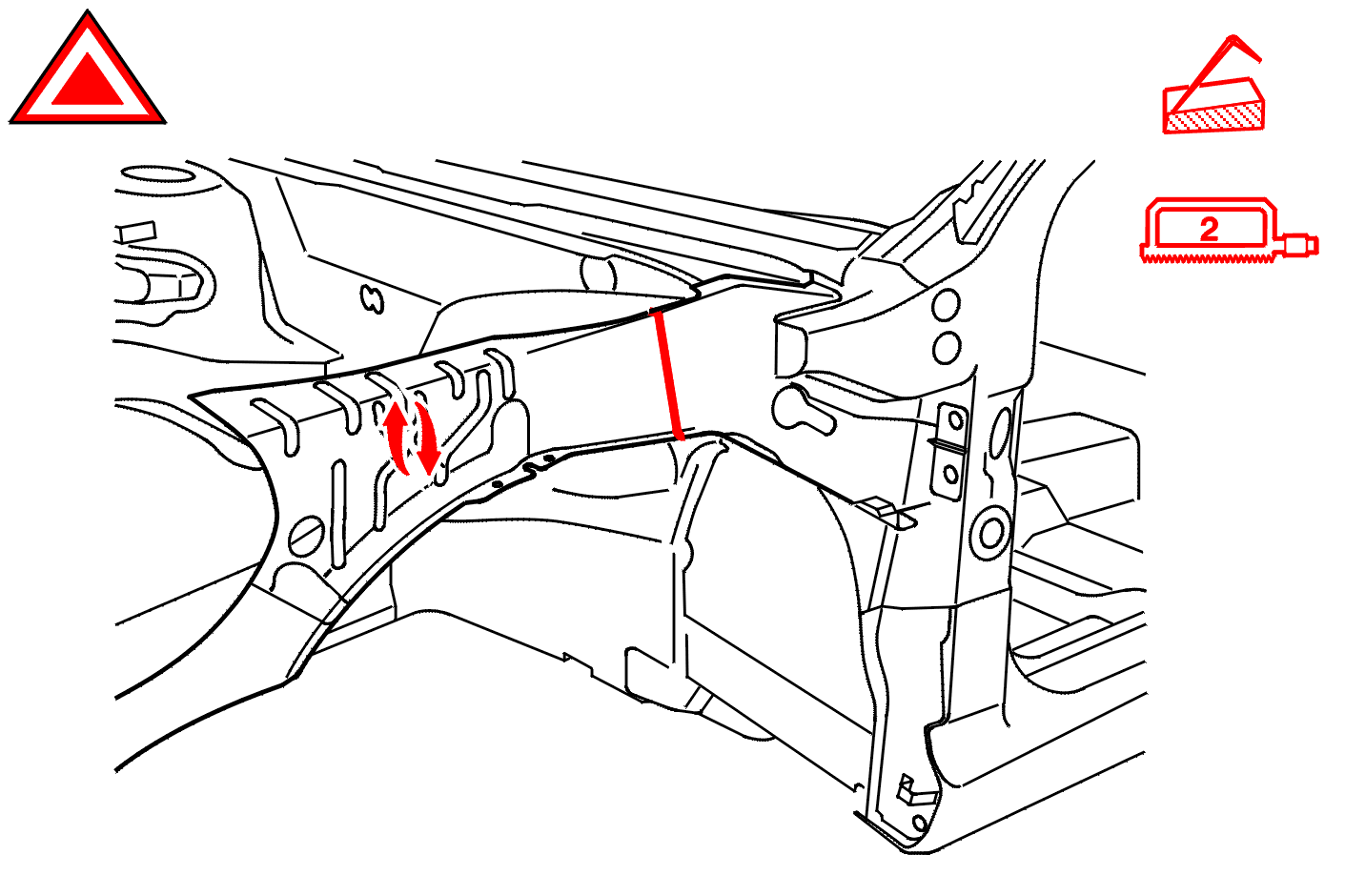

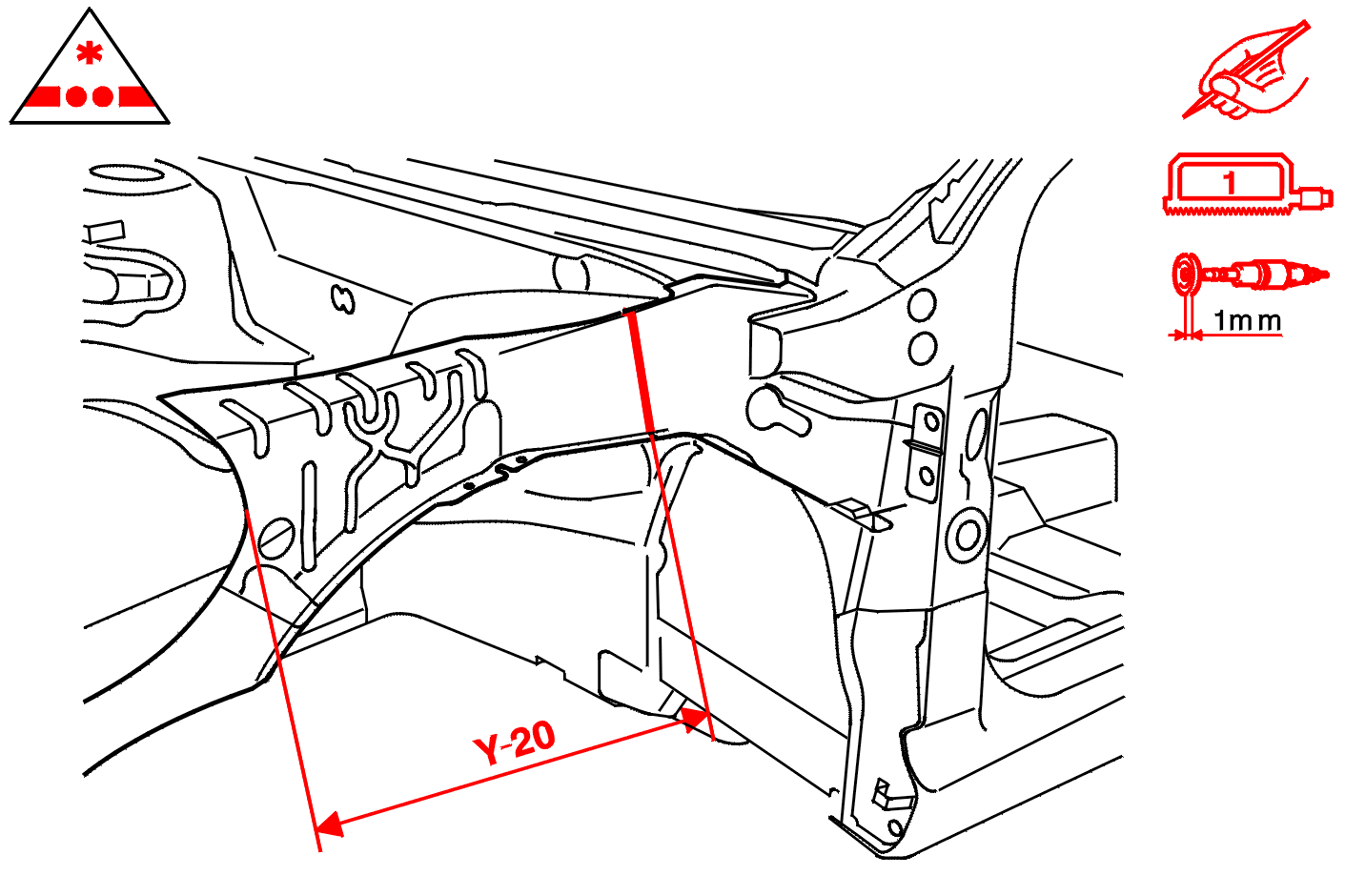

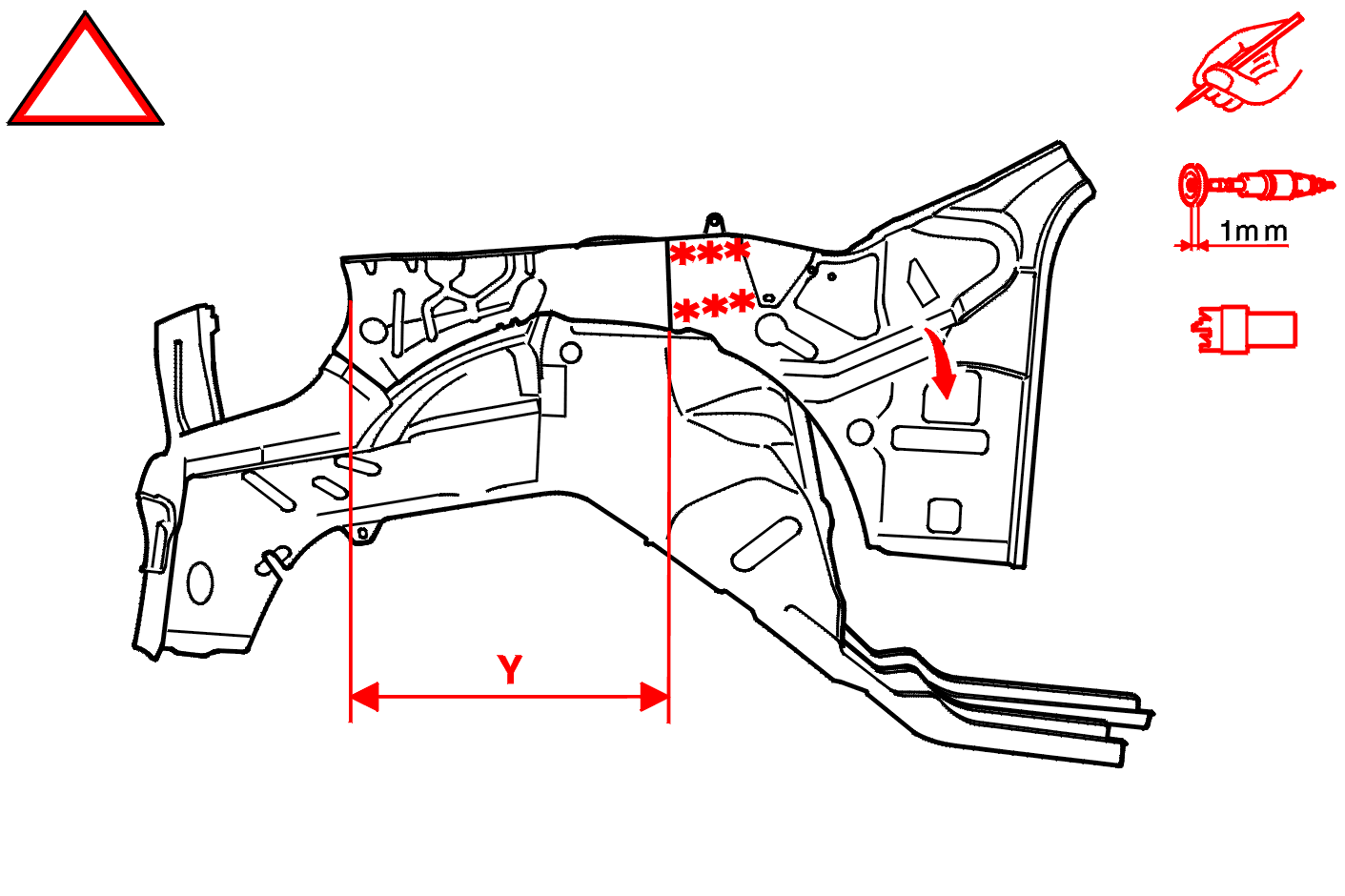

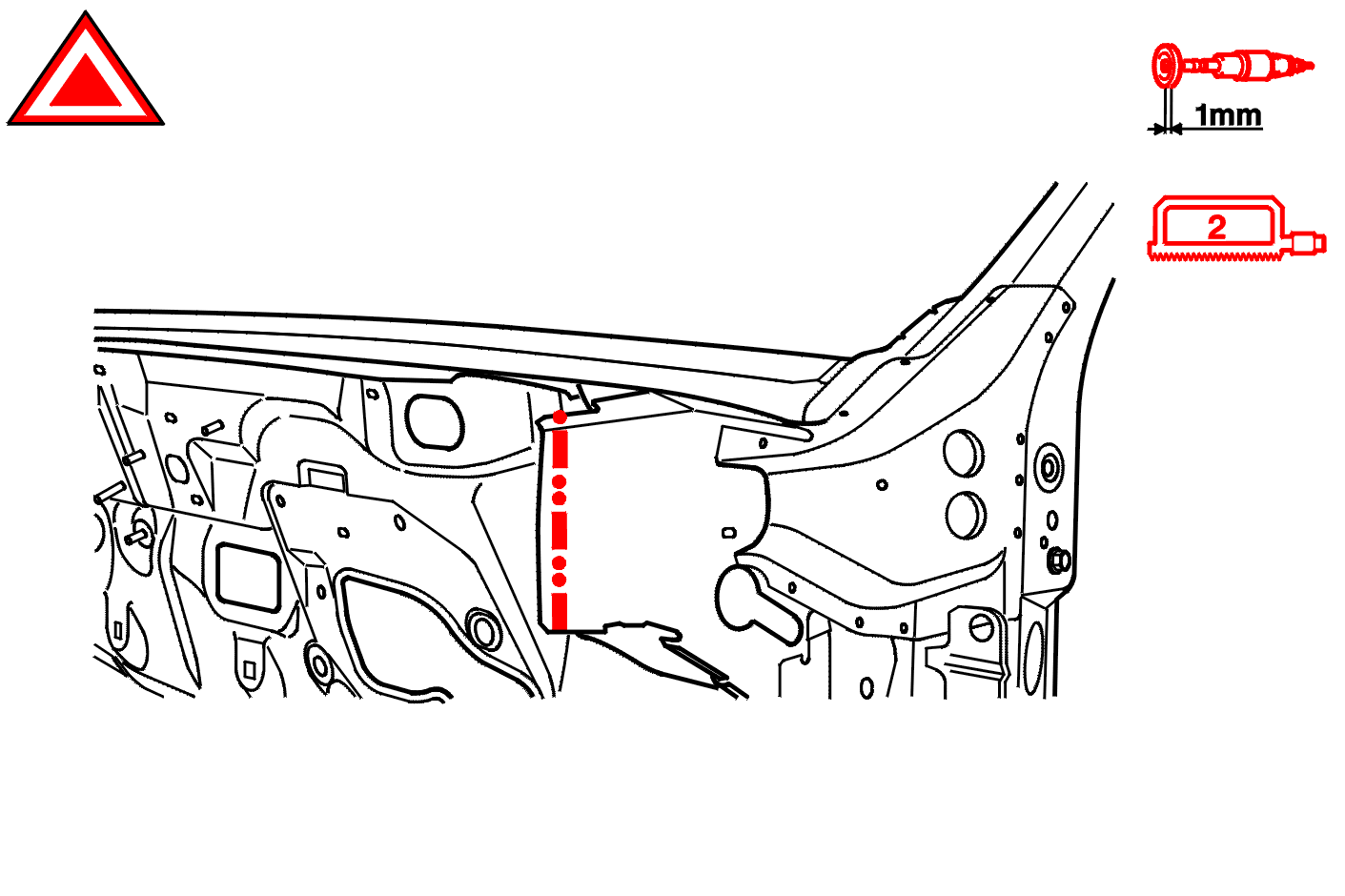

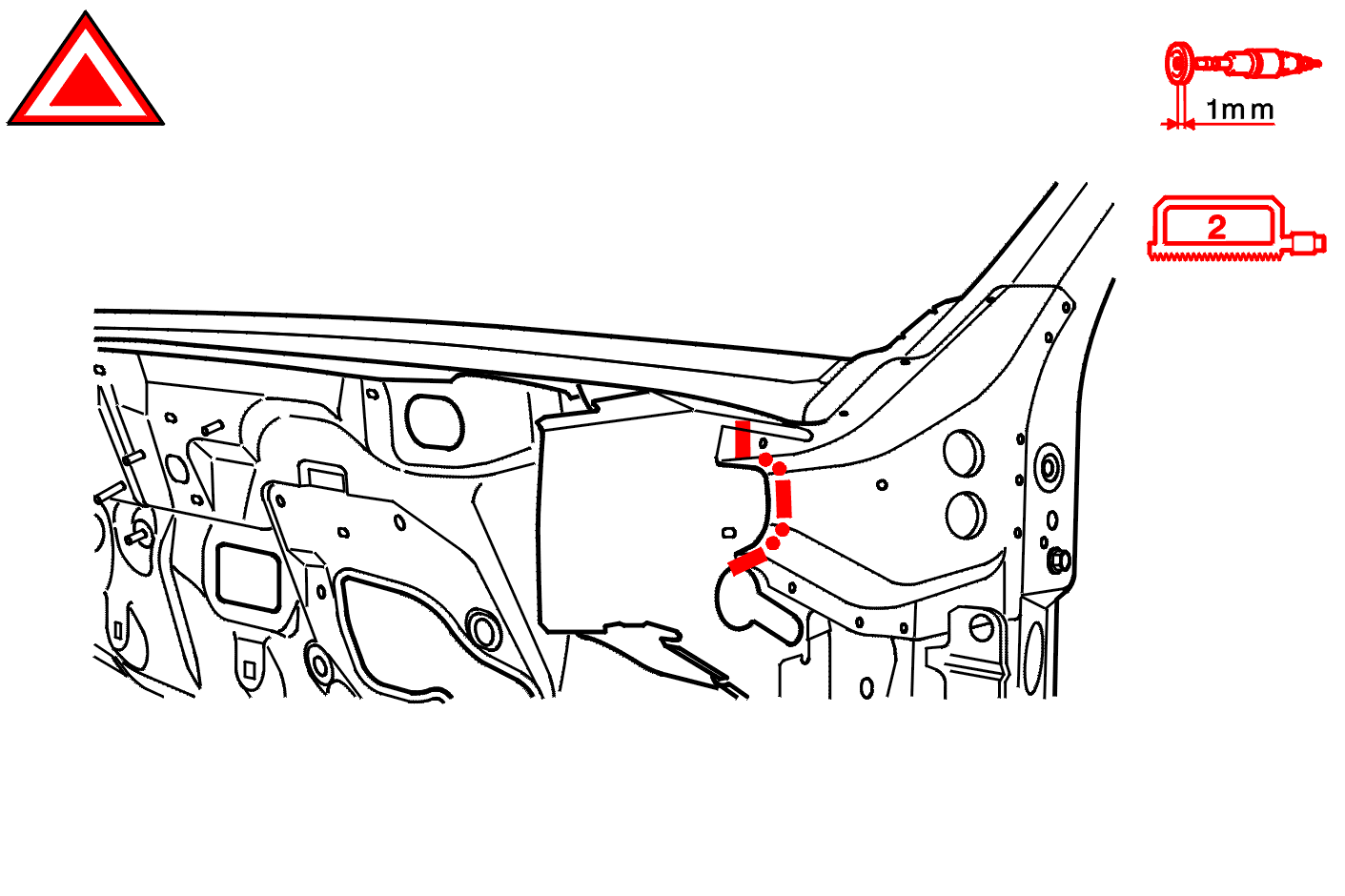

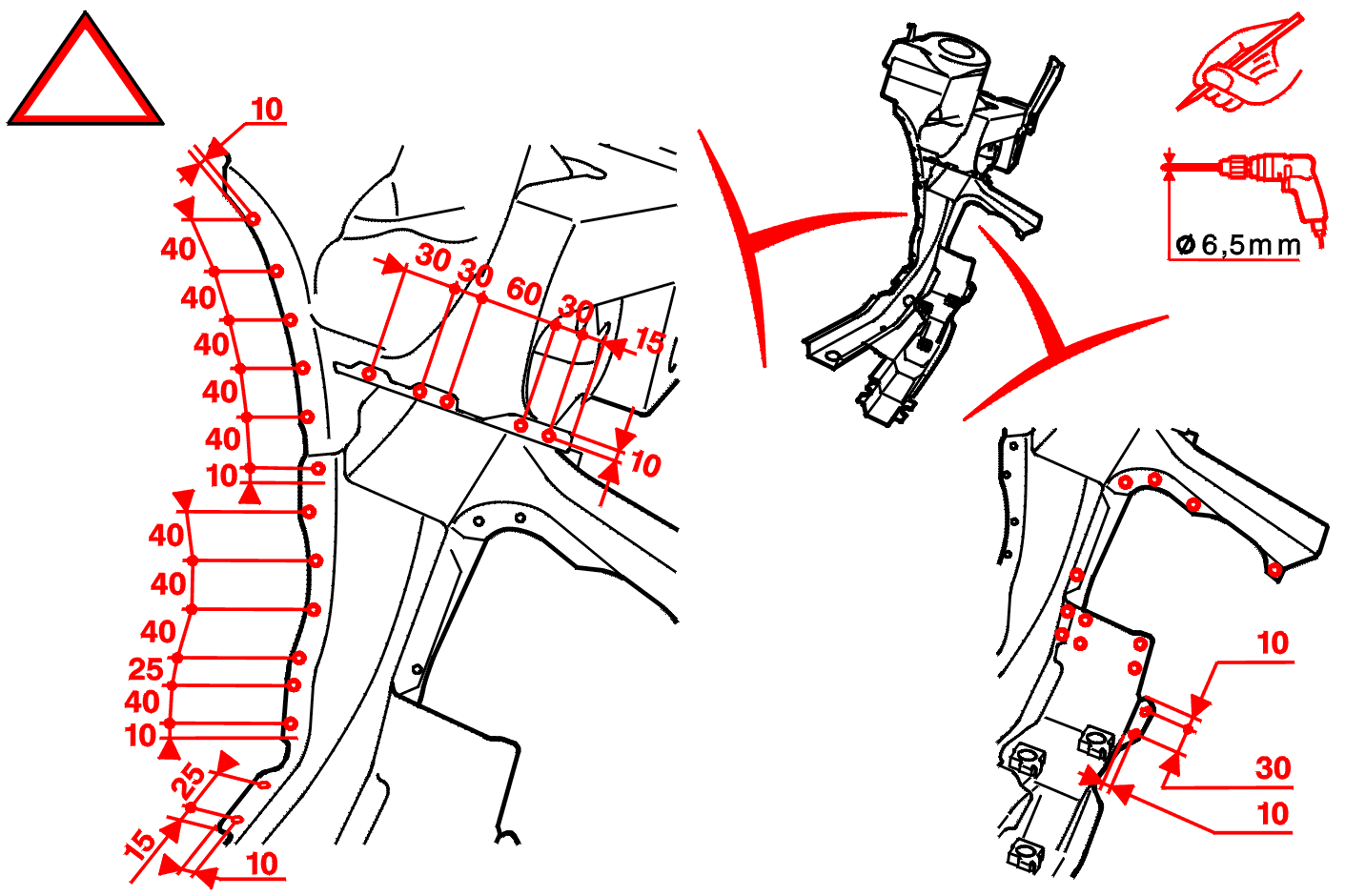

6 - LEIKKAUS

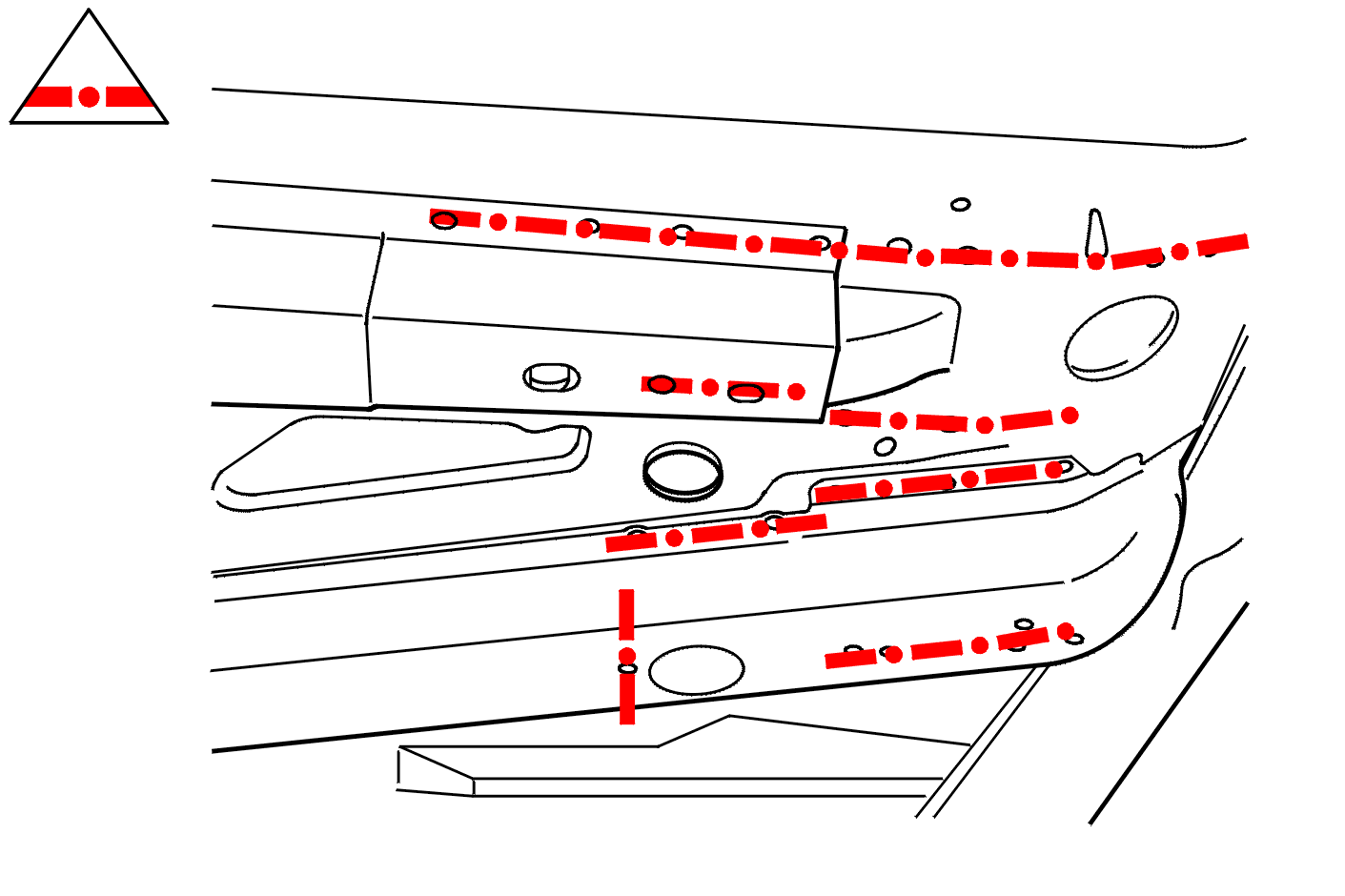

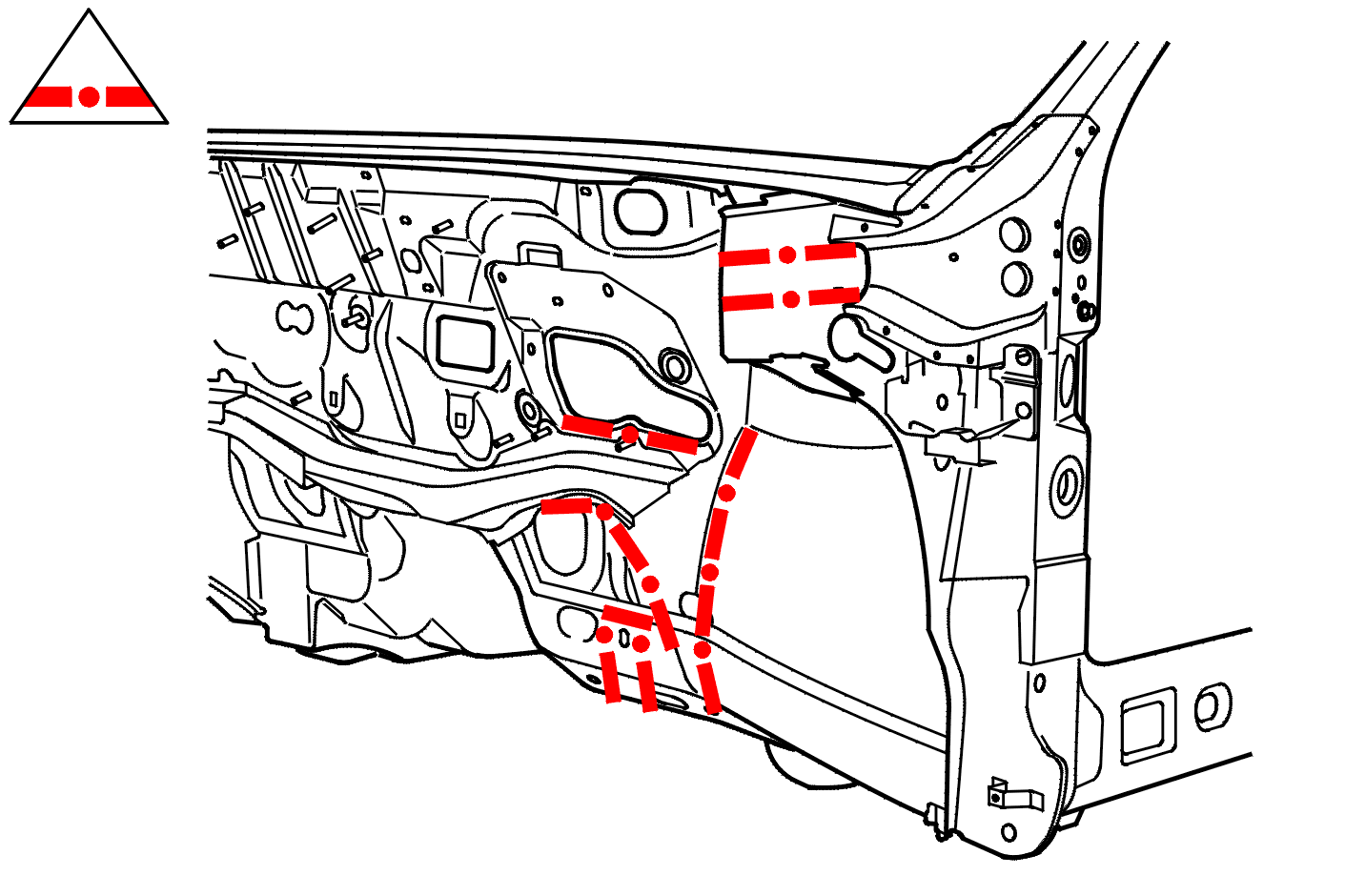

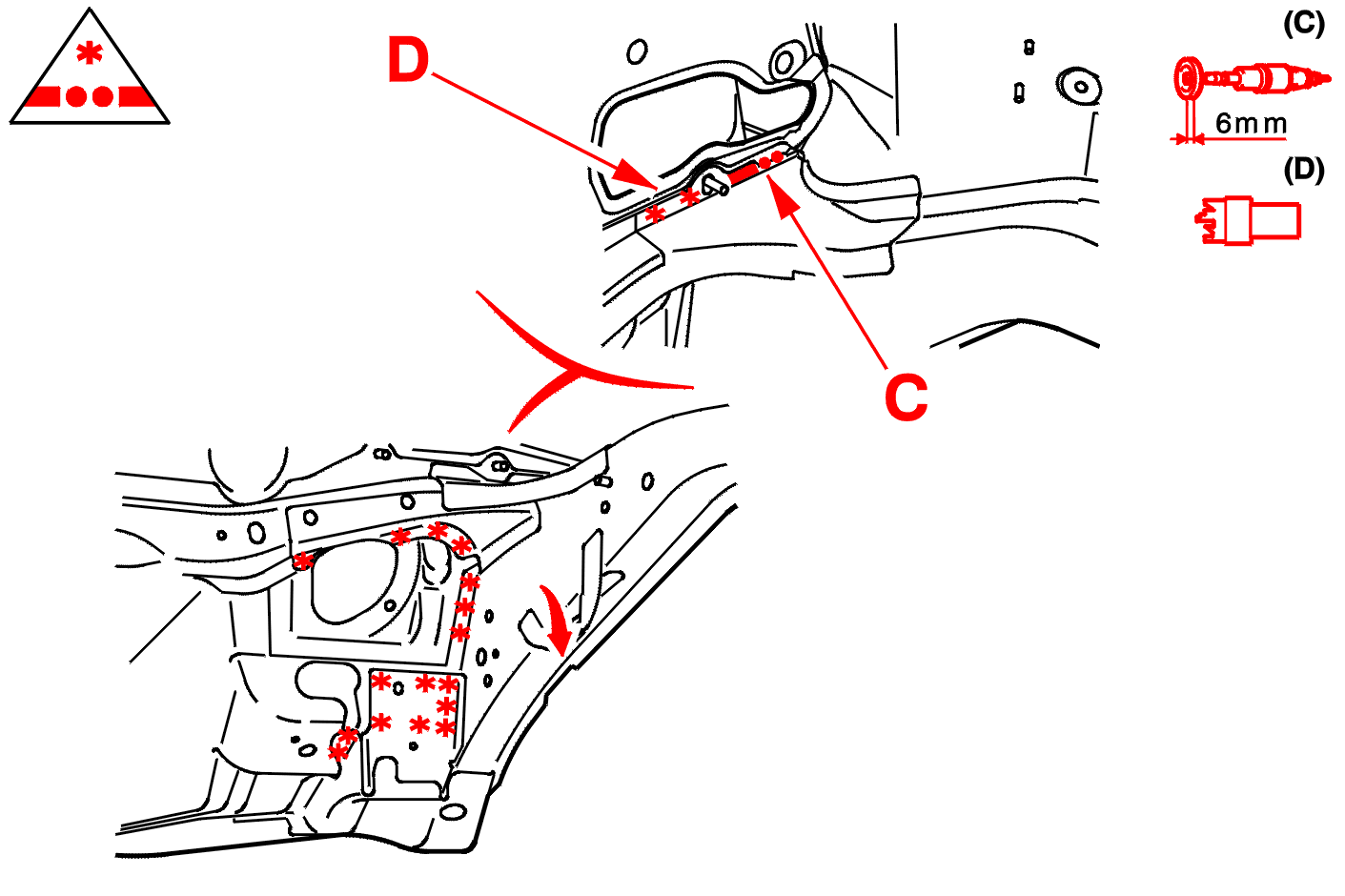

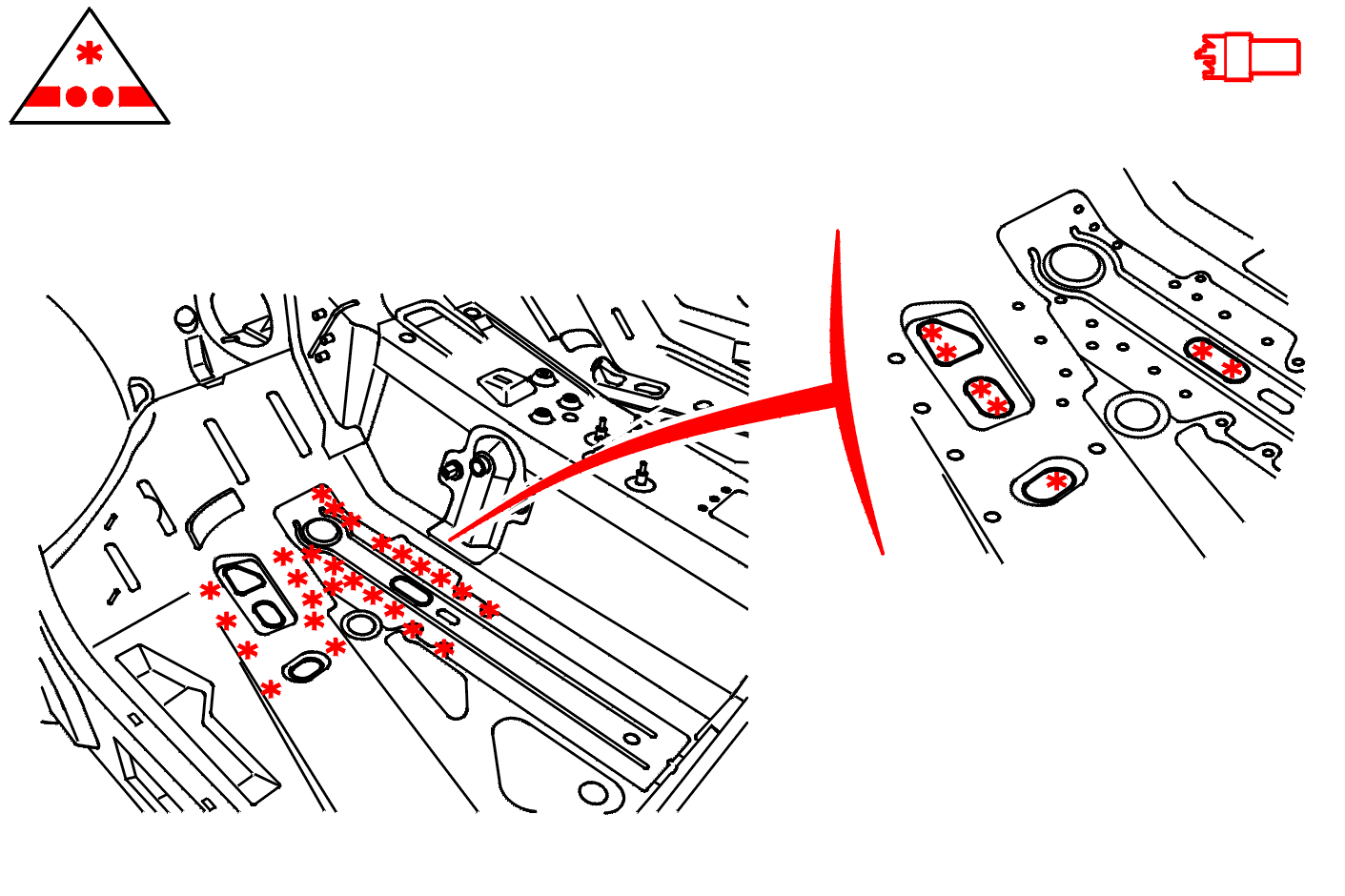

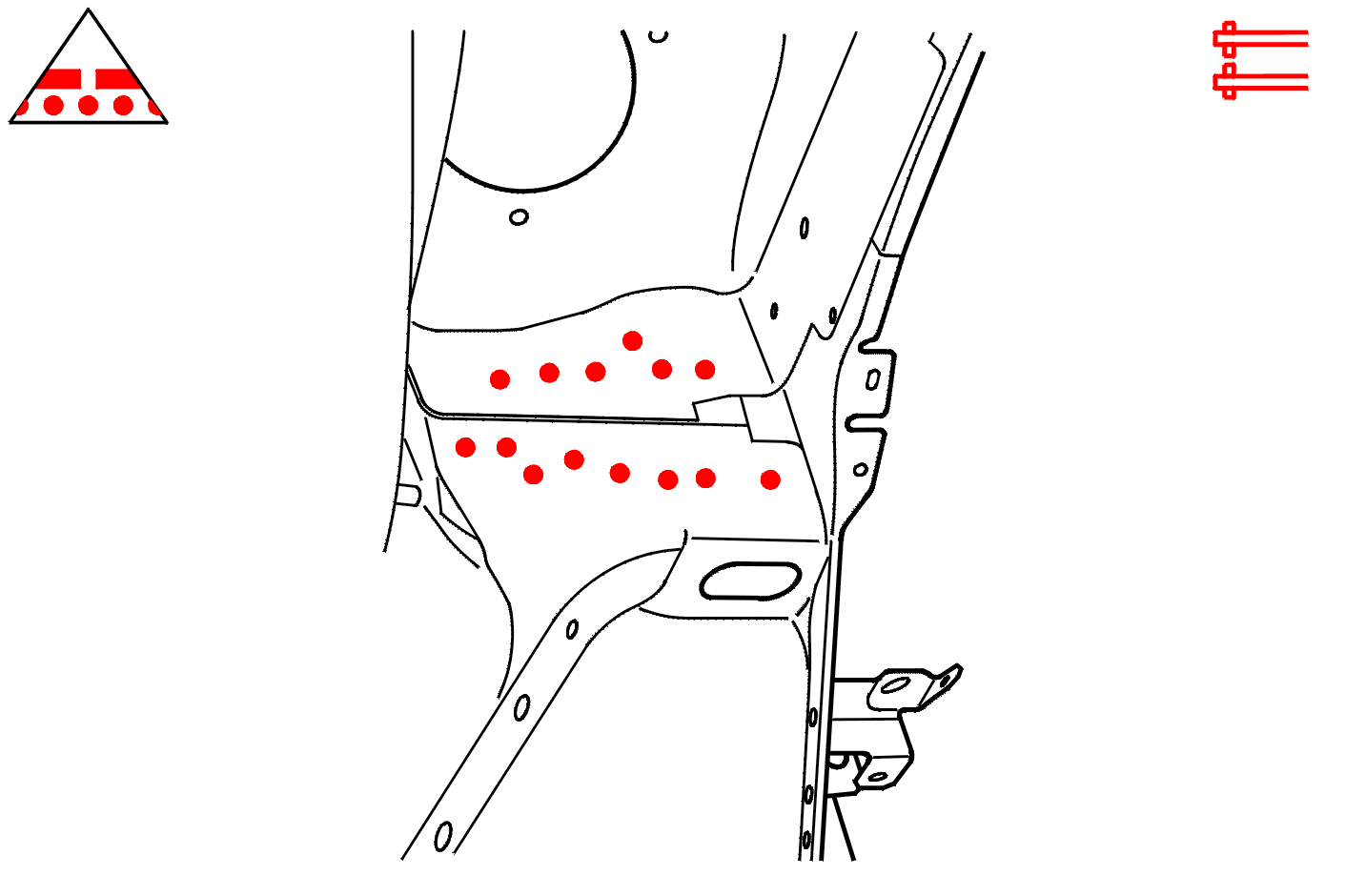

7 - HAKASTEN IRROTUS

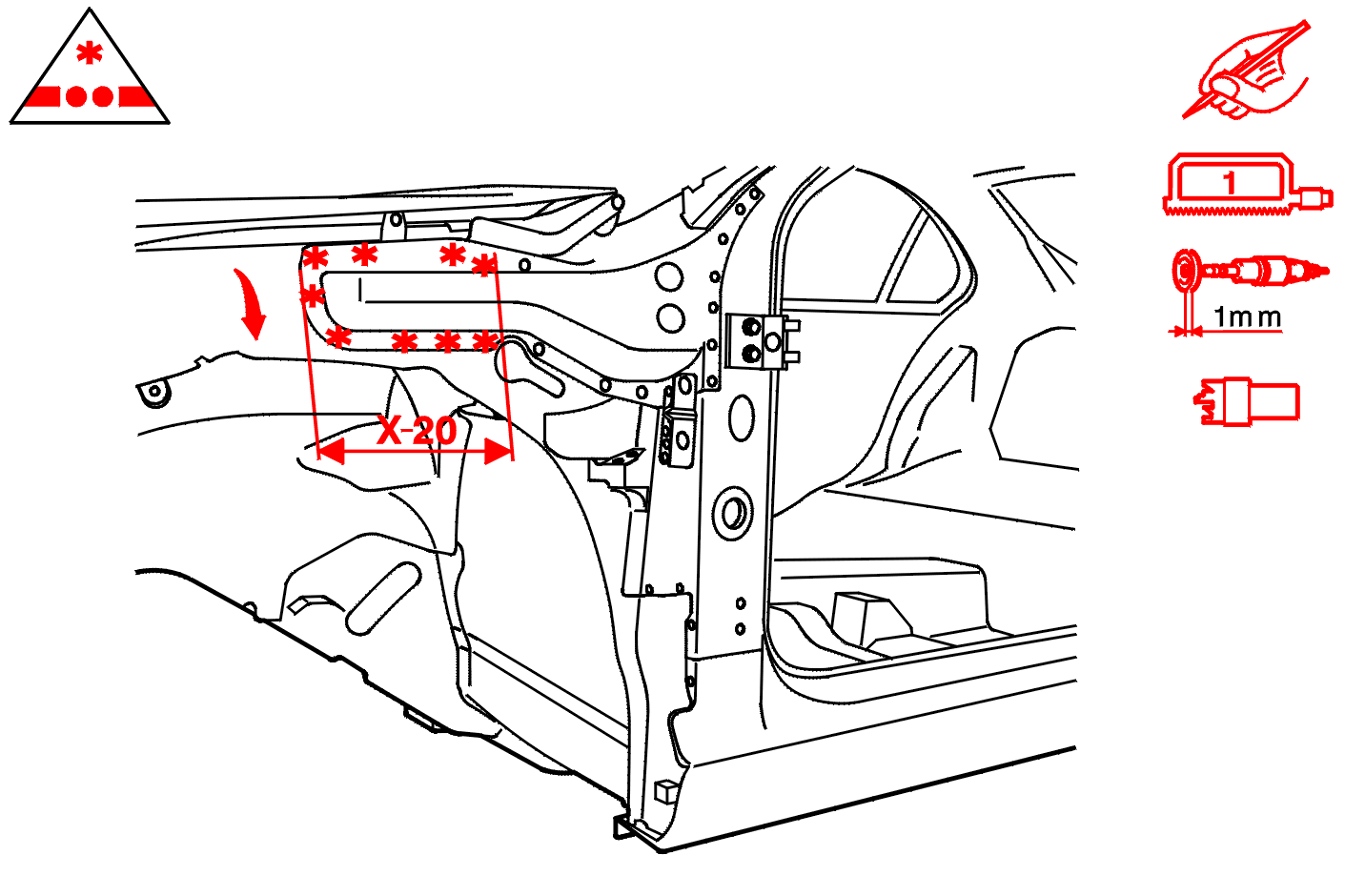

8 - SÄÄTÖ

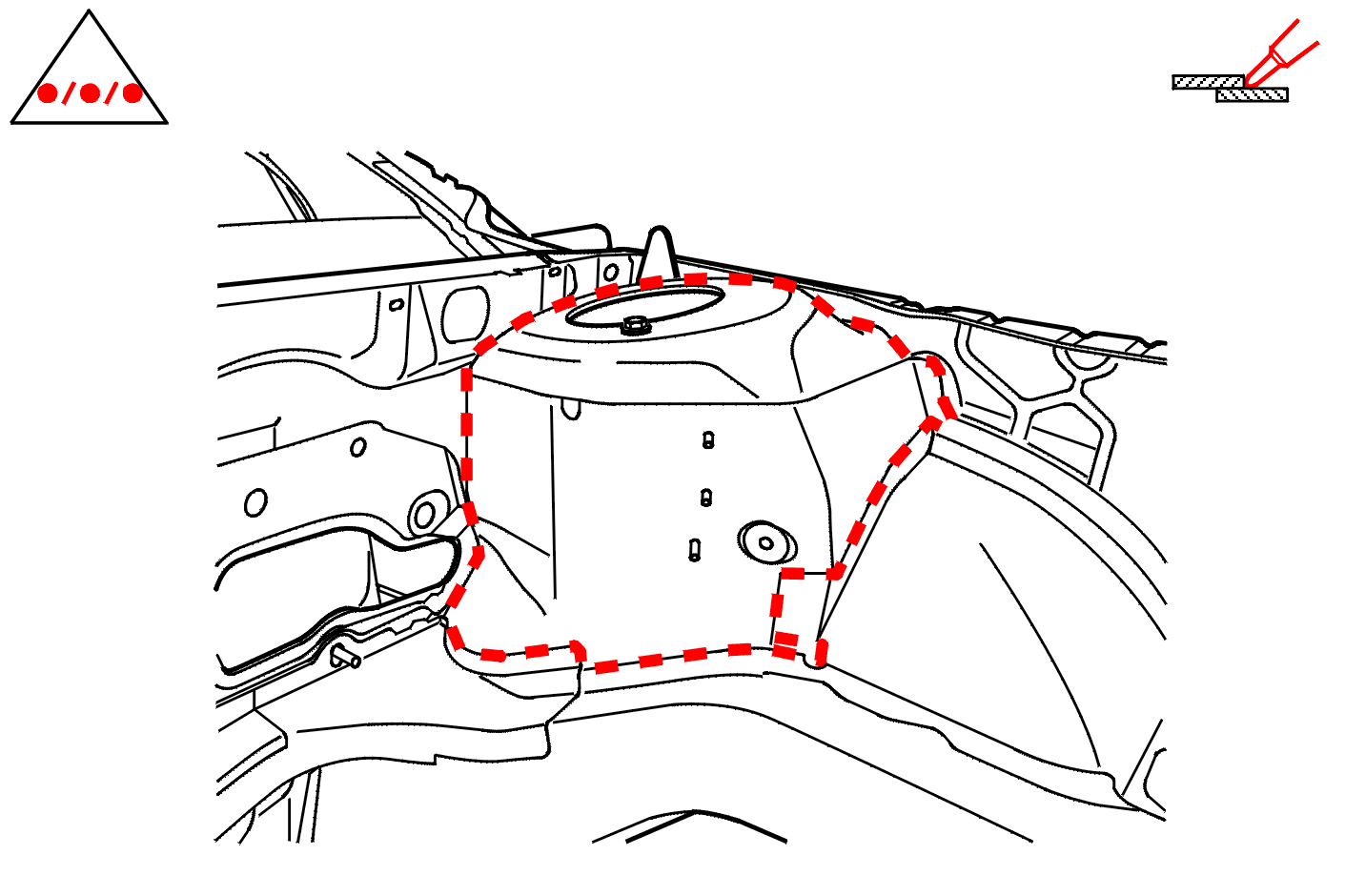

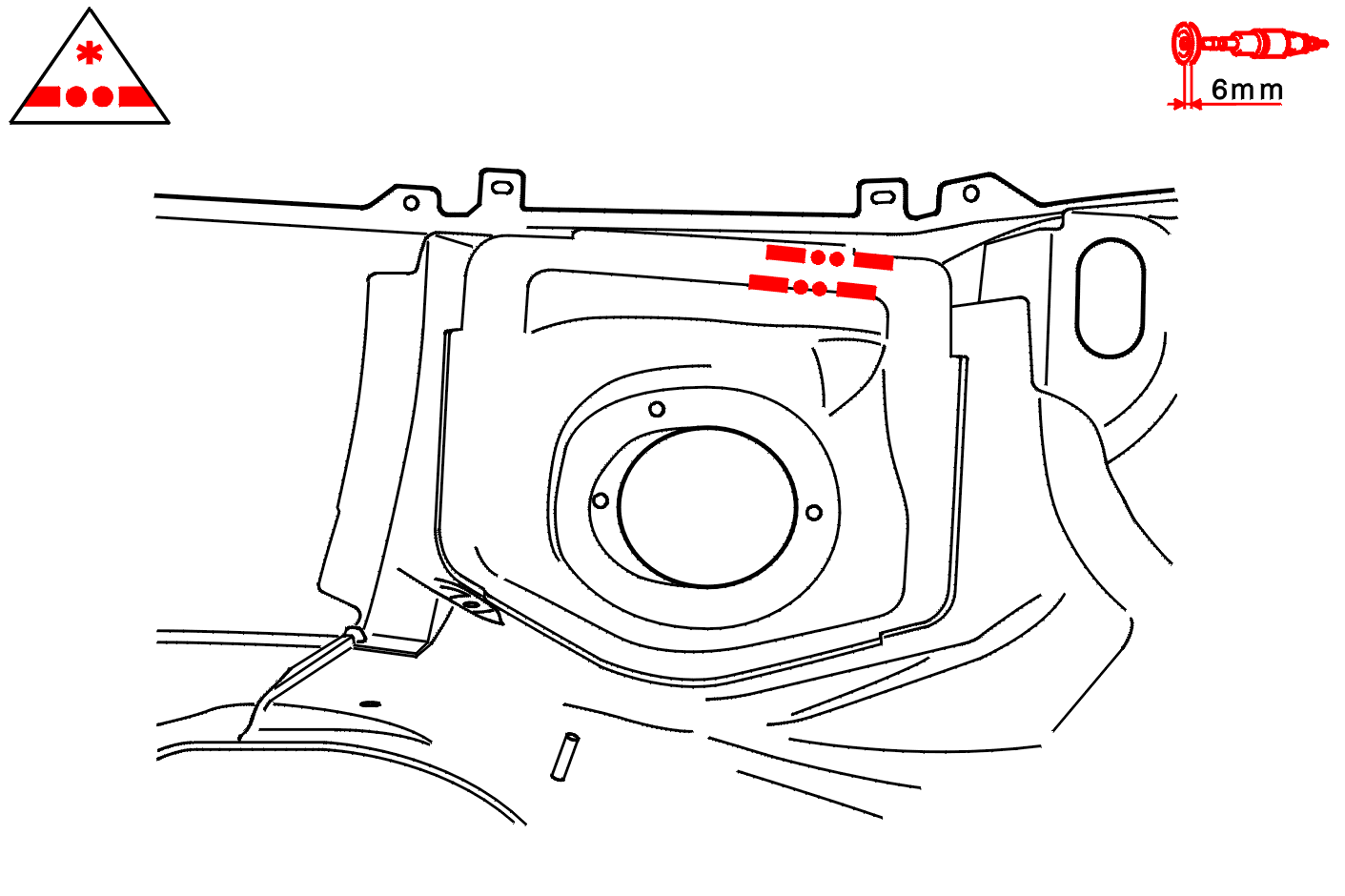

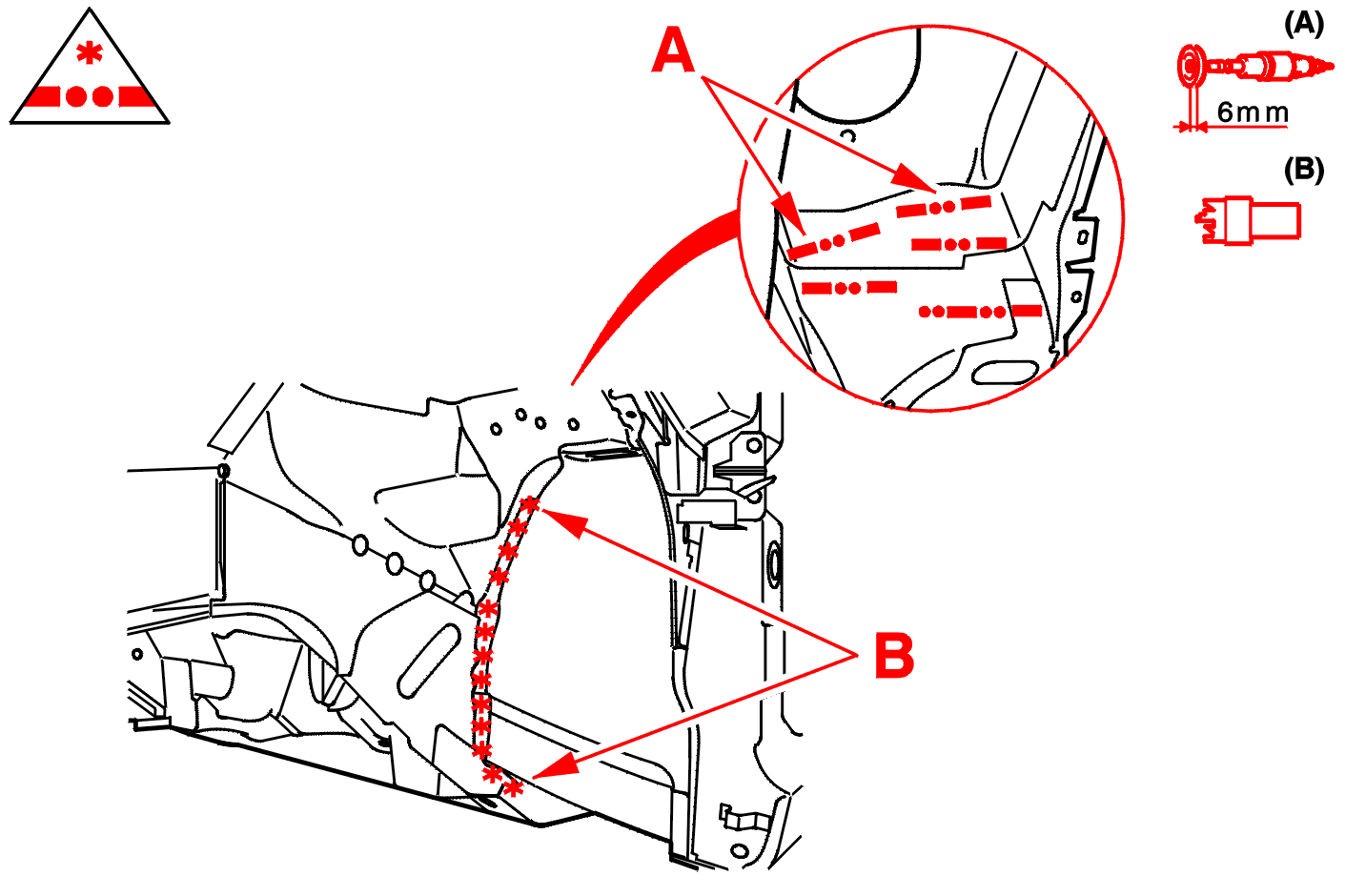

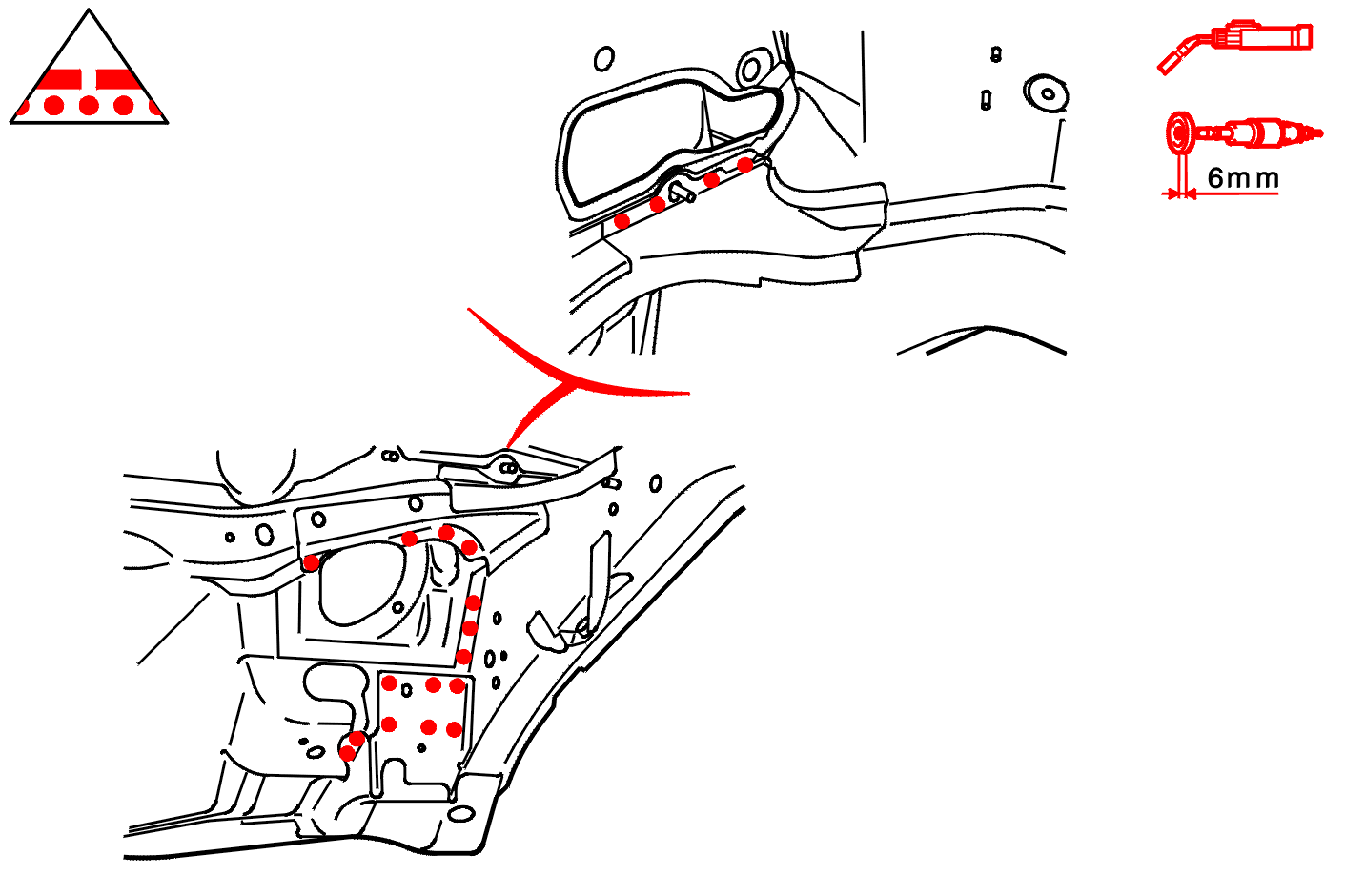

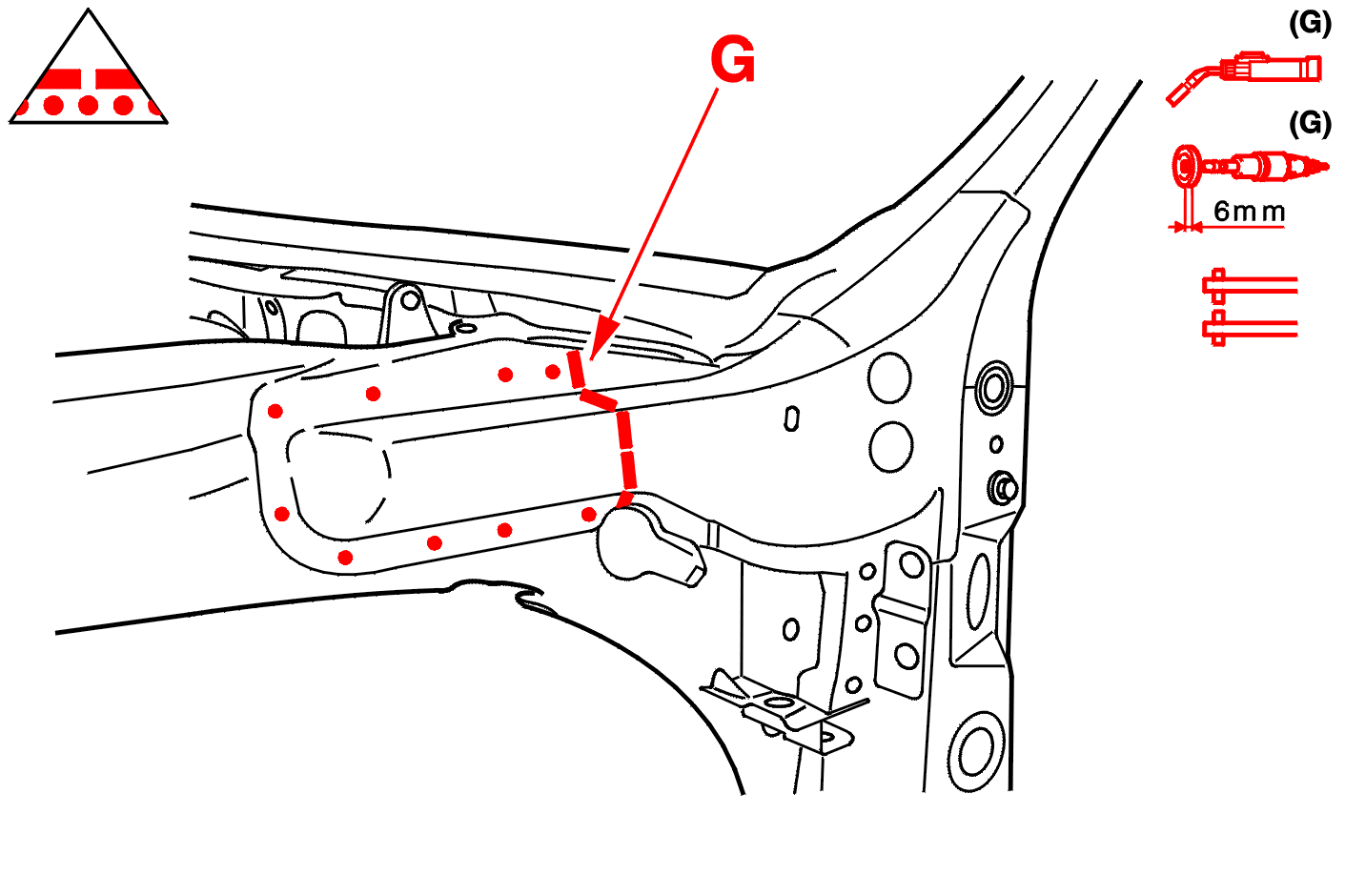

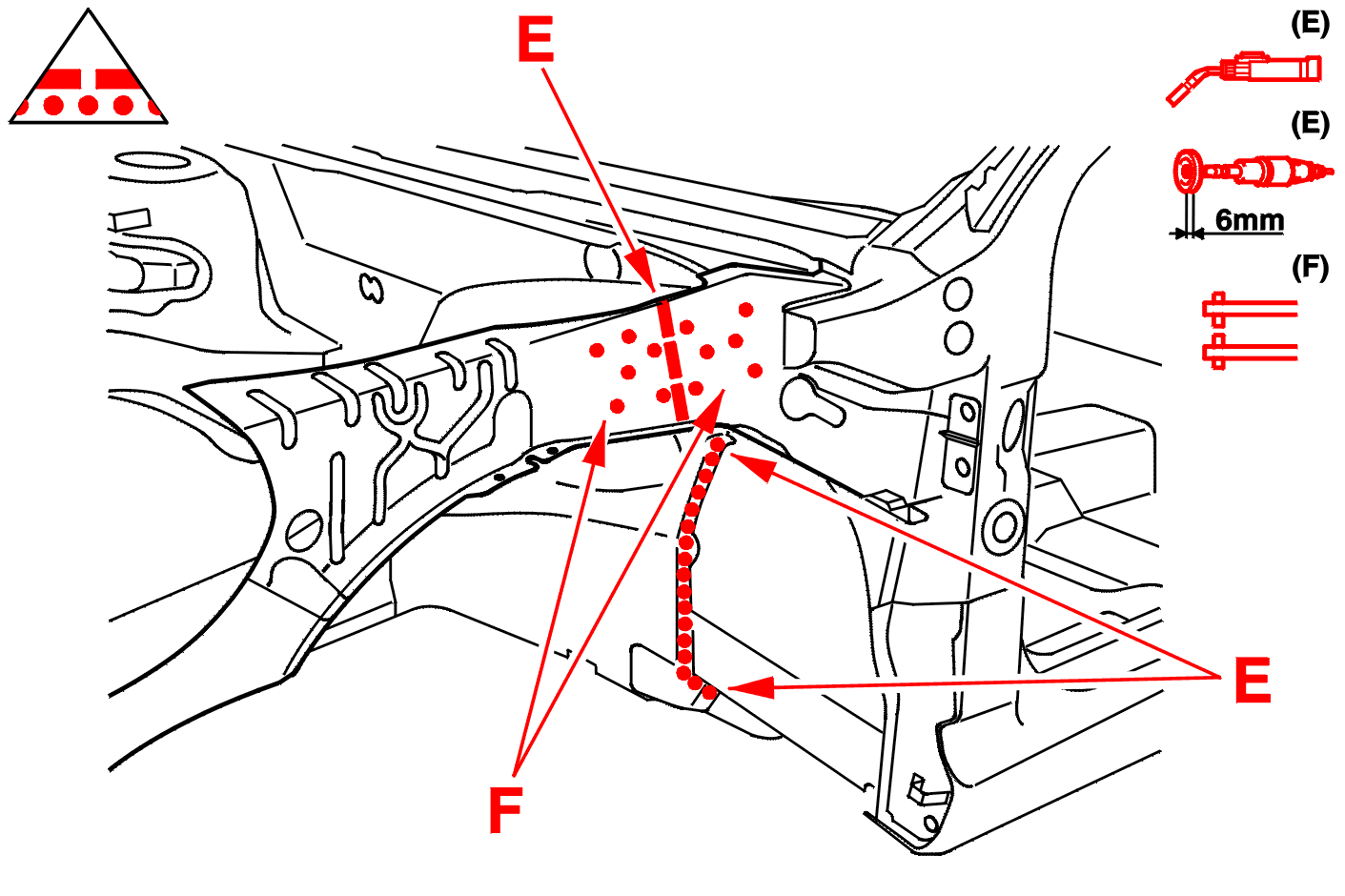

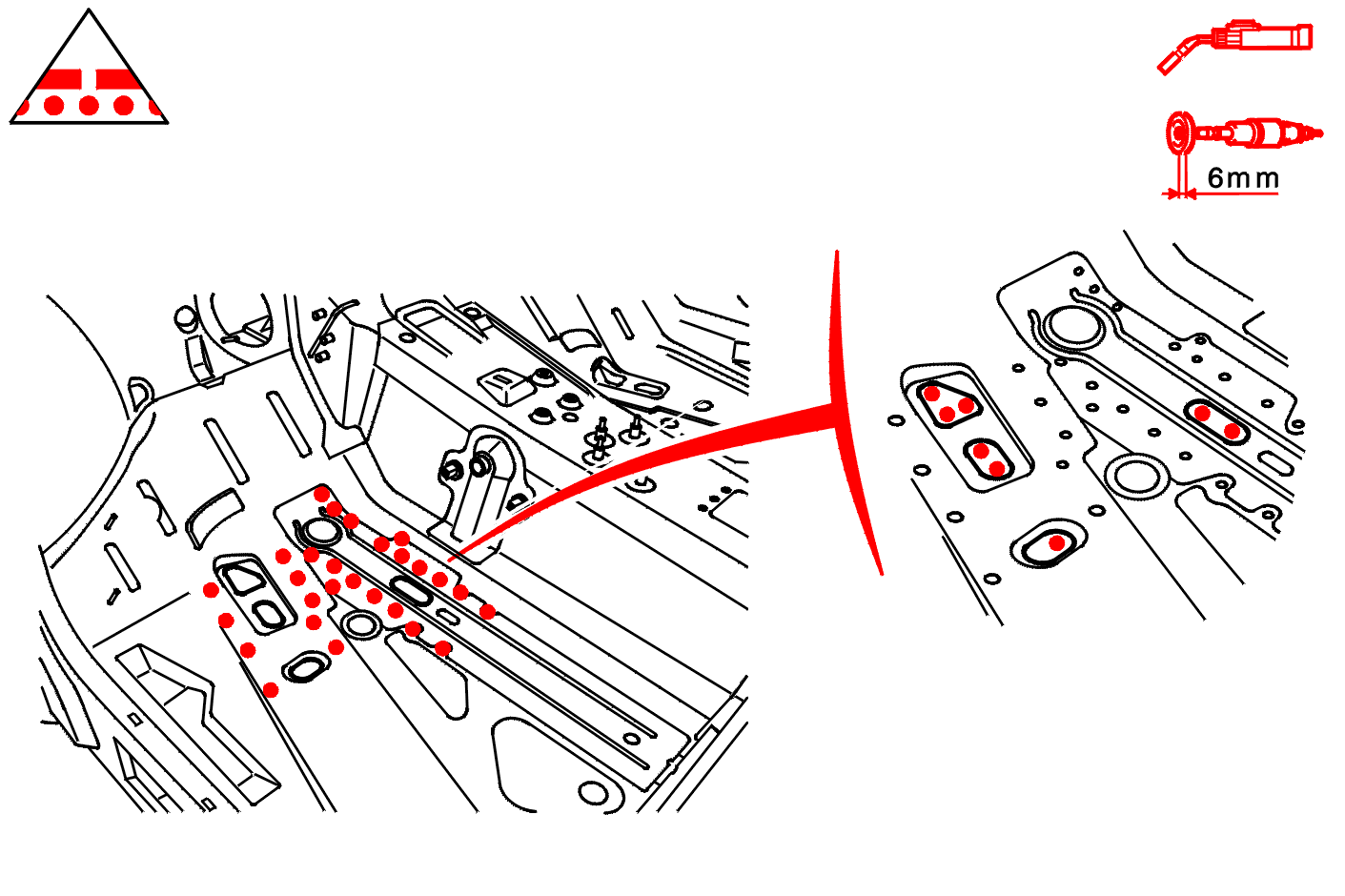

9 - HITSAUS

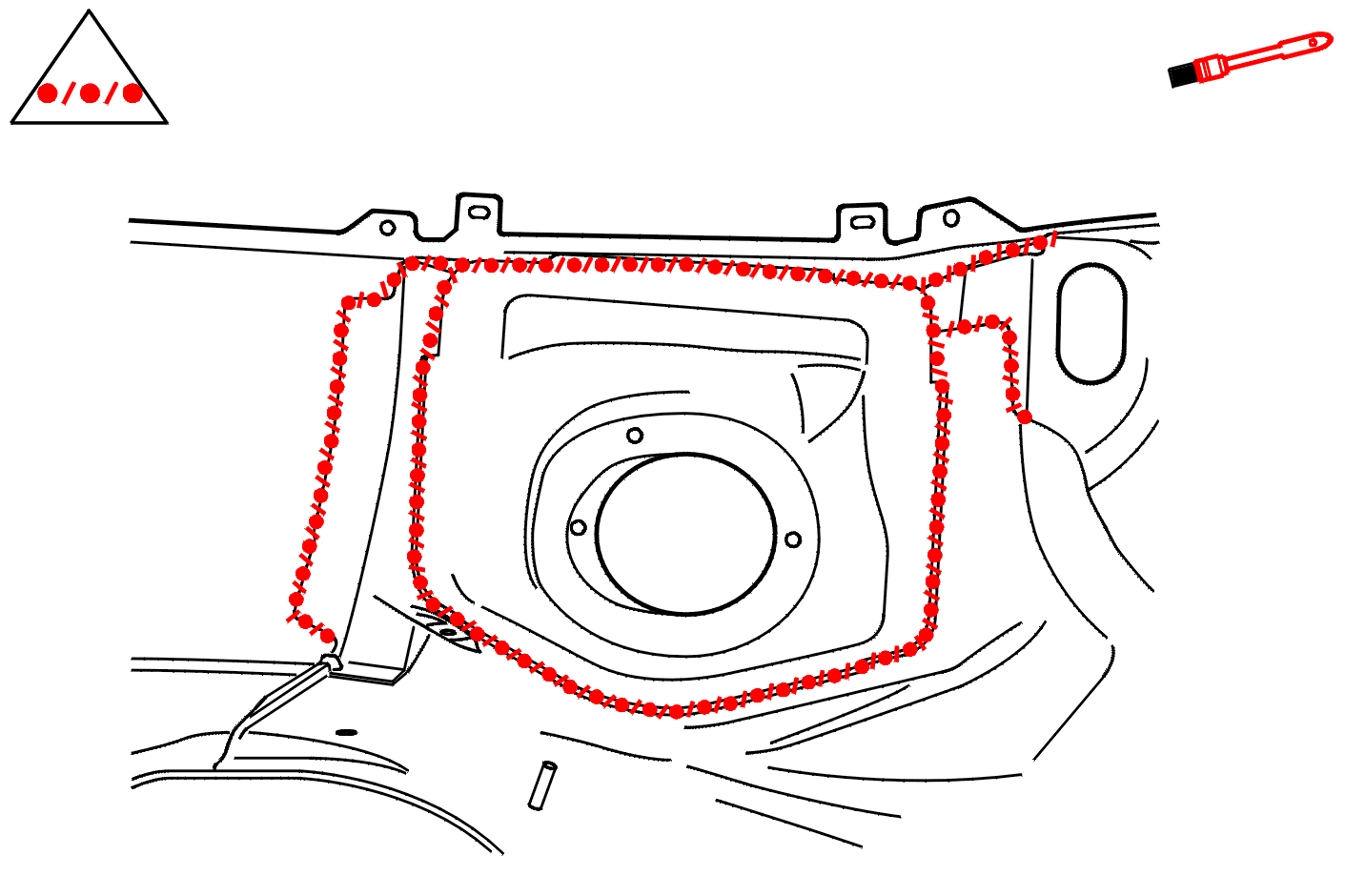

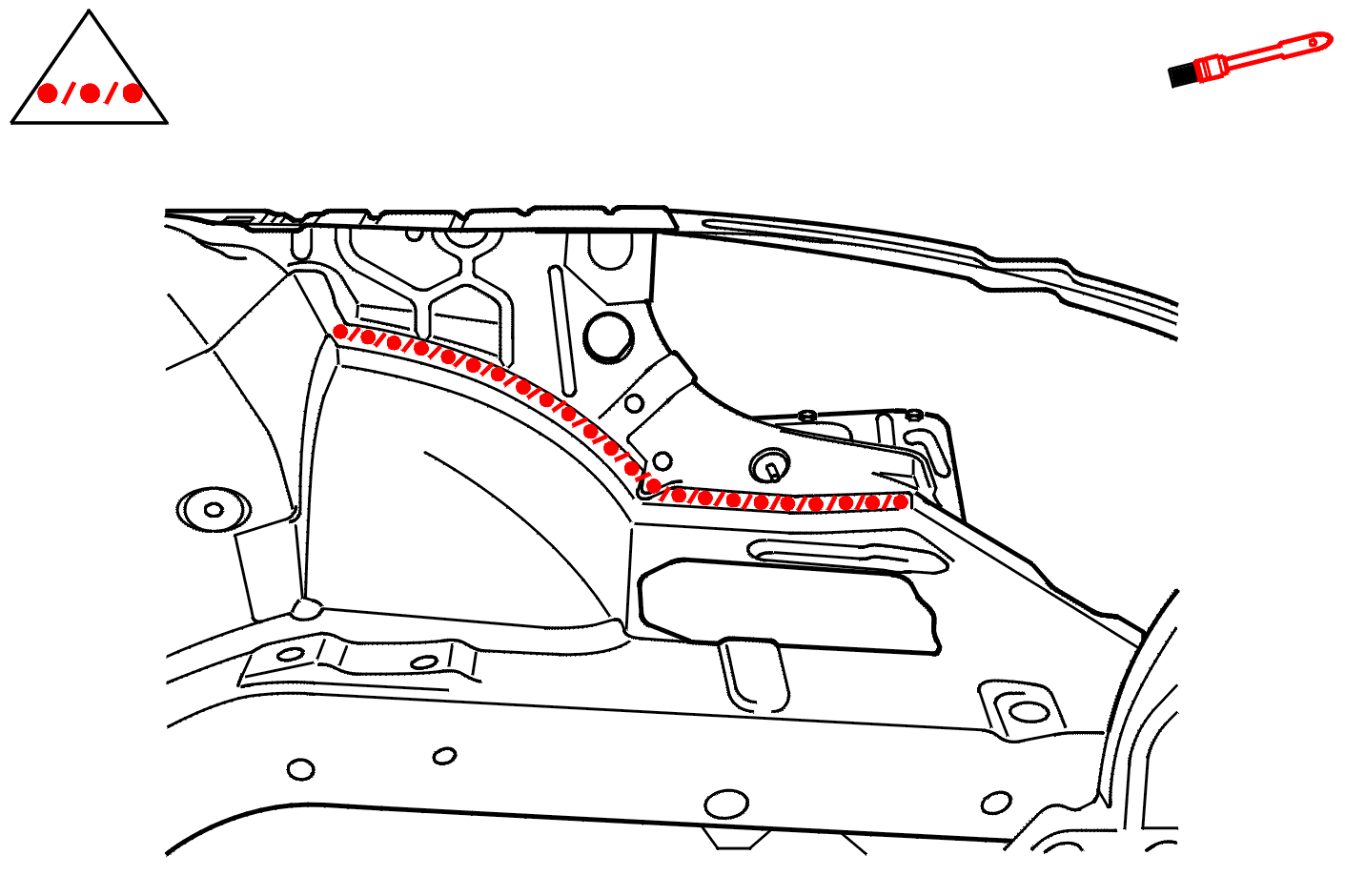

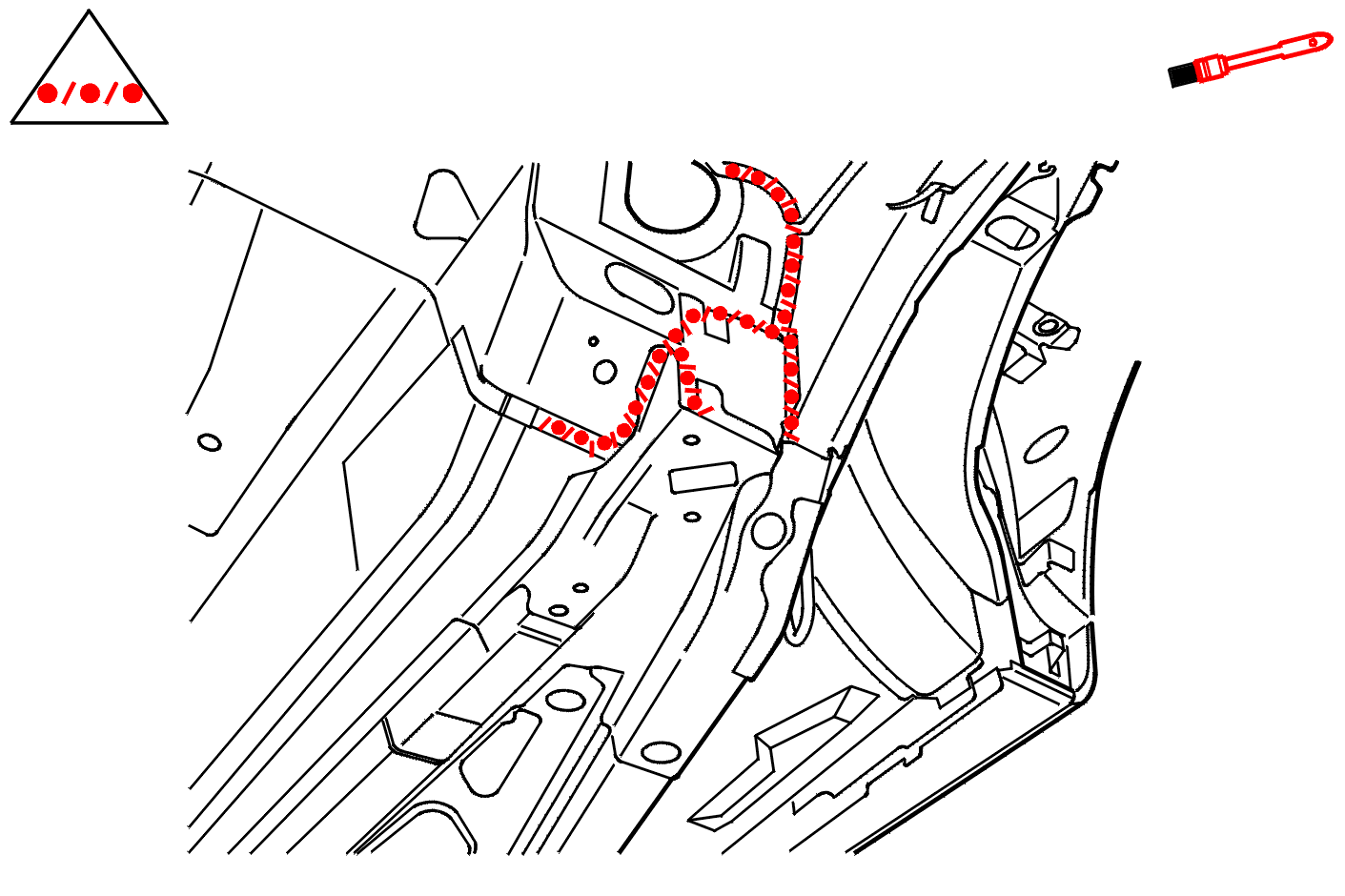

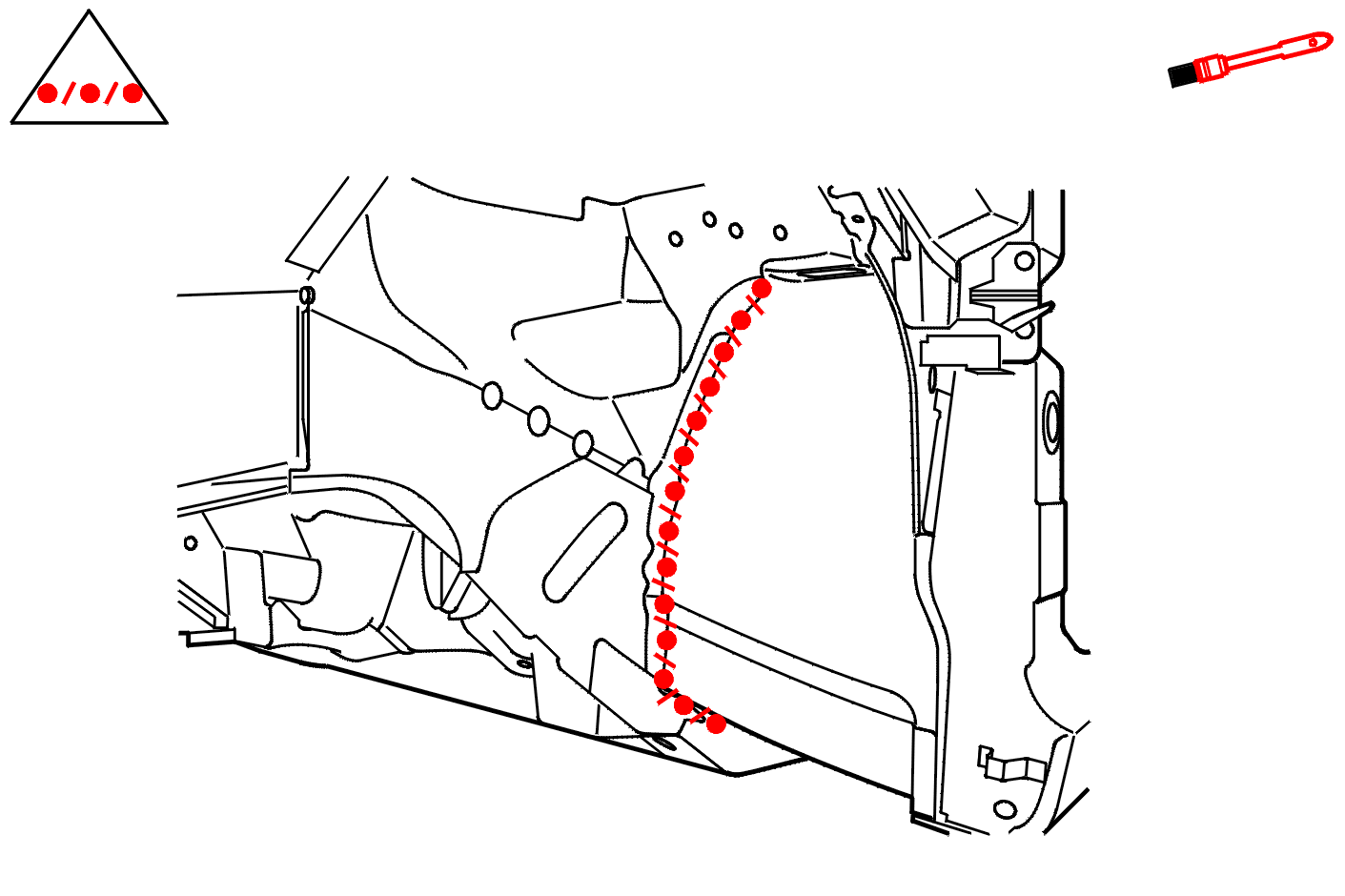

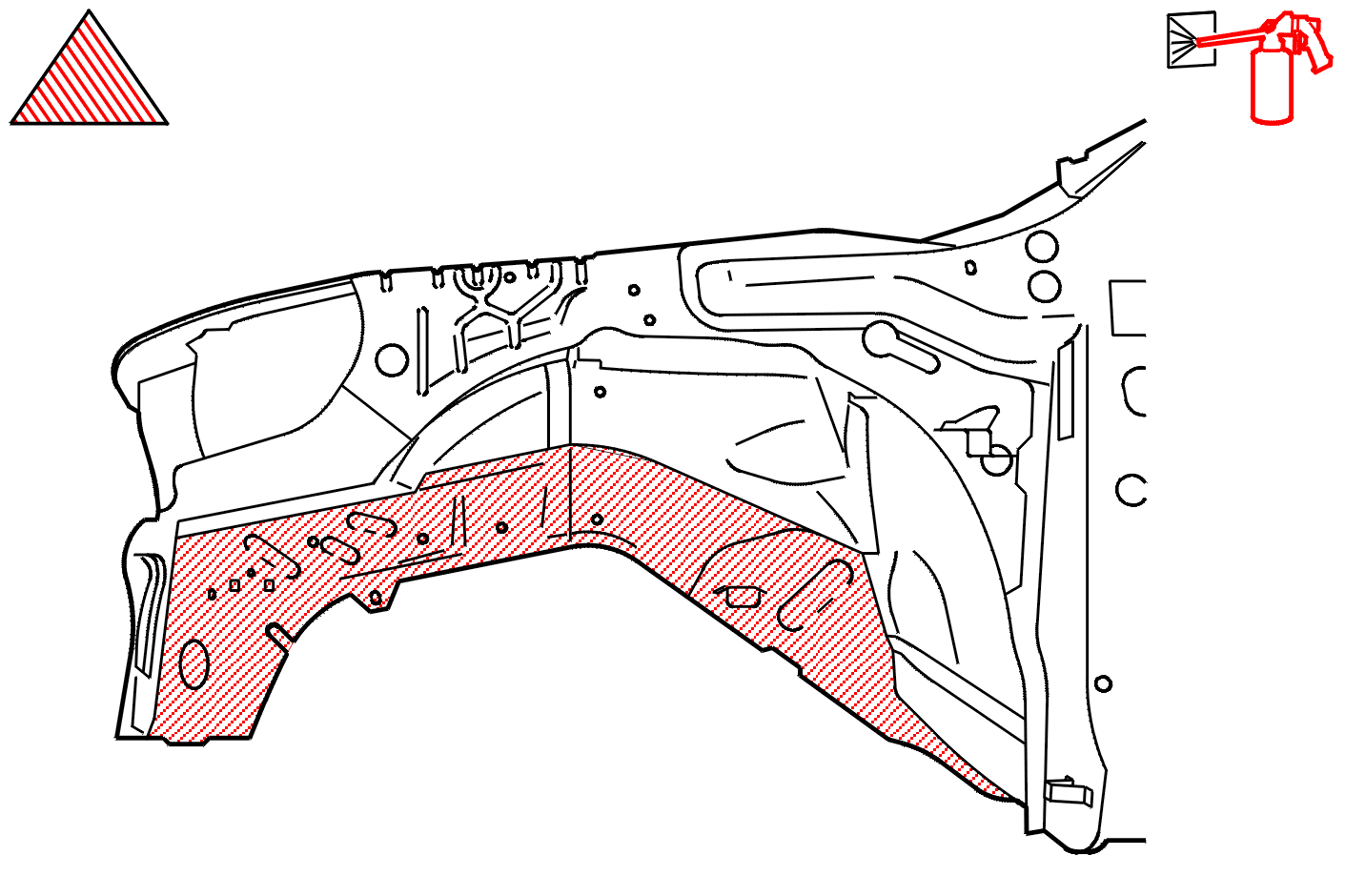

10 - TIIVIYS

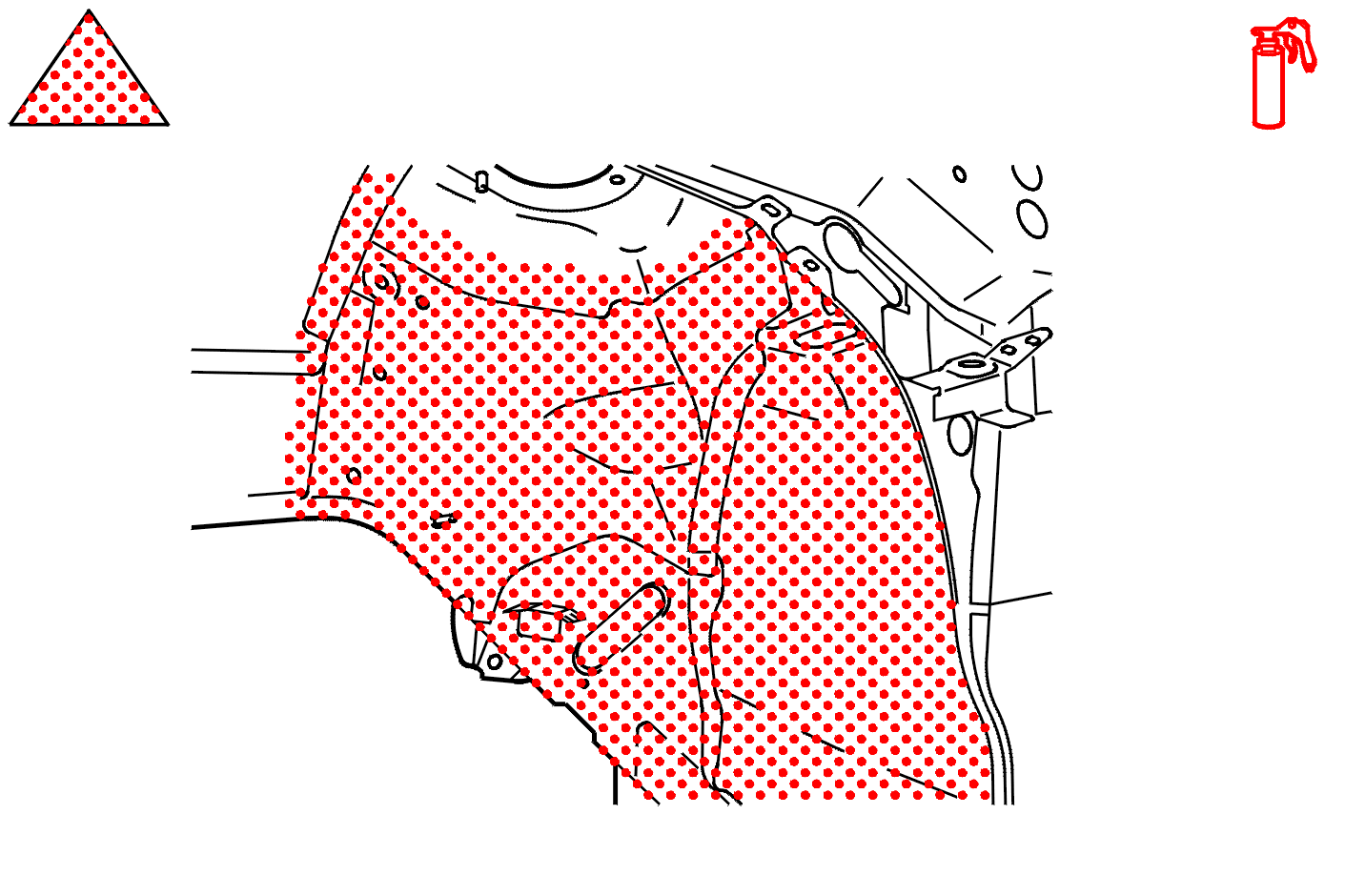

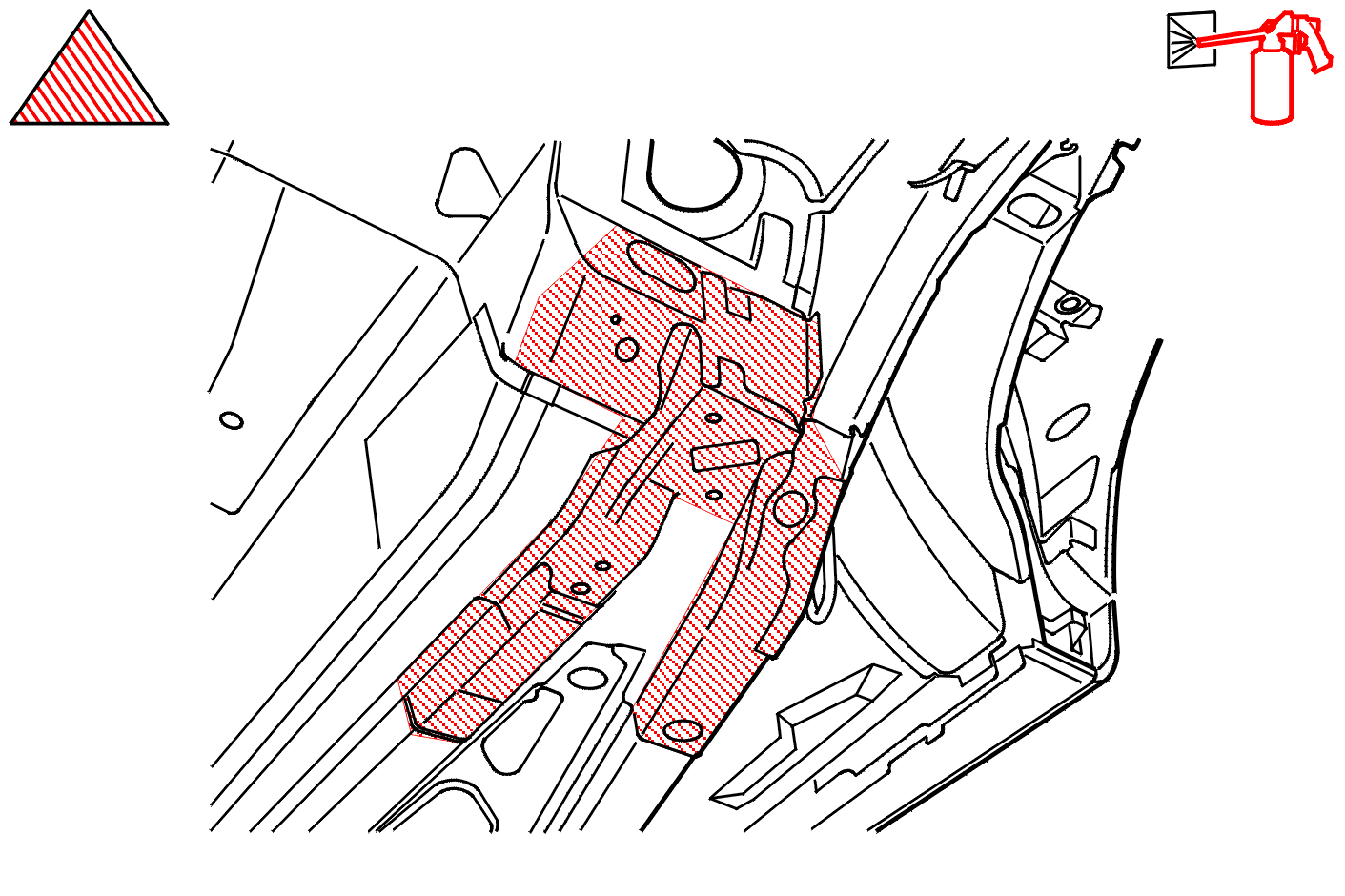

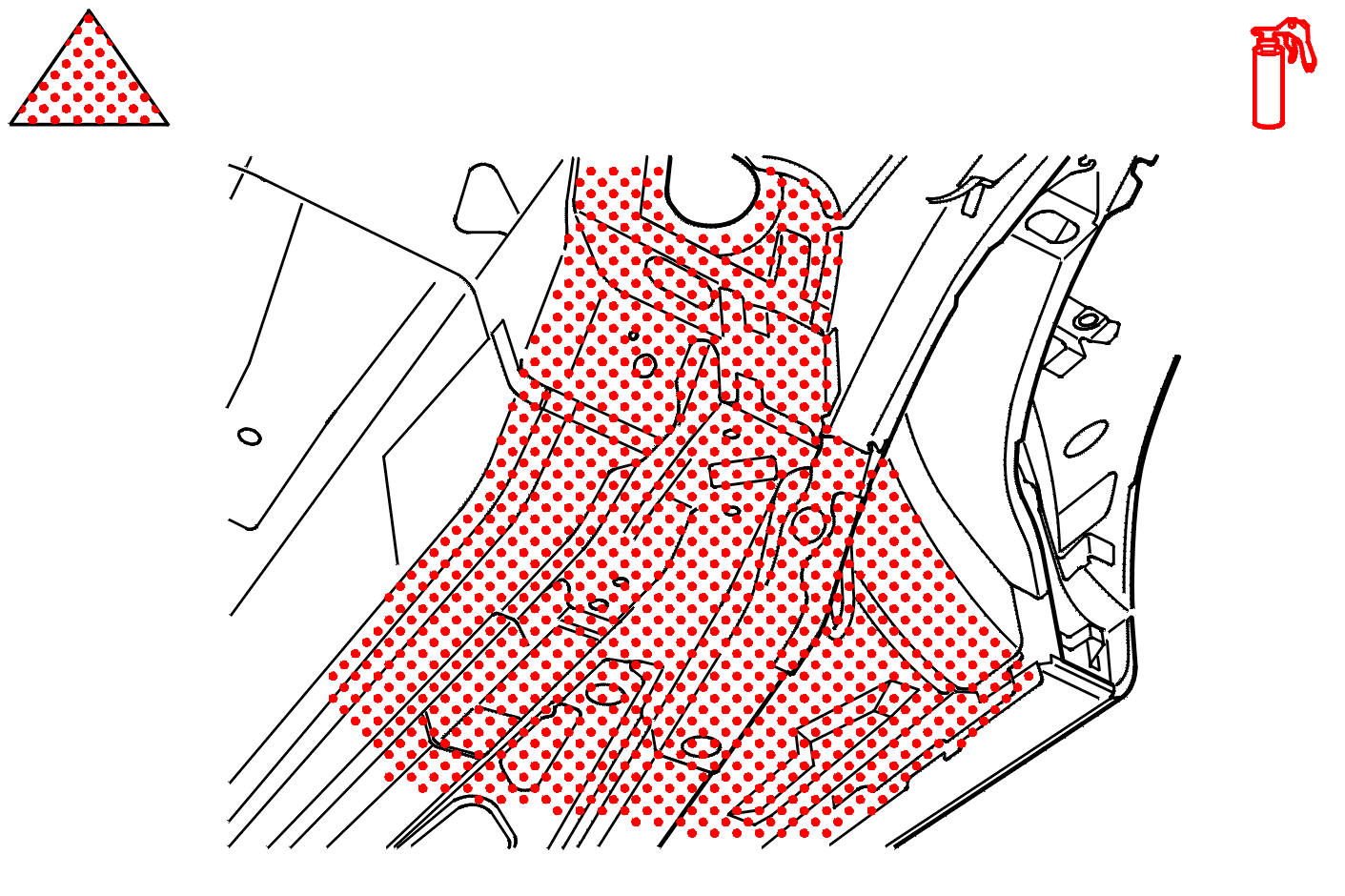

11 - SUOJAUS
