C4CG1QK1 - 607

IRROTUS - KIINNITYS ETUOVEN AUKAISUMEKANISMI

1 - TYÖKALUT

[1] : Teroitettu taltta 30 °asteen kulmaan .

2 - IRROTUS

Irrota :

• VERHOUSPANEELI
• SISÄPUOLEN AVAUSKYTKIN

Irrota tiivistyskalvo varovasti takaosasta .

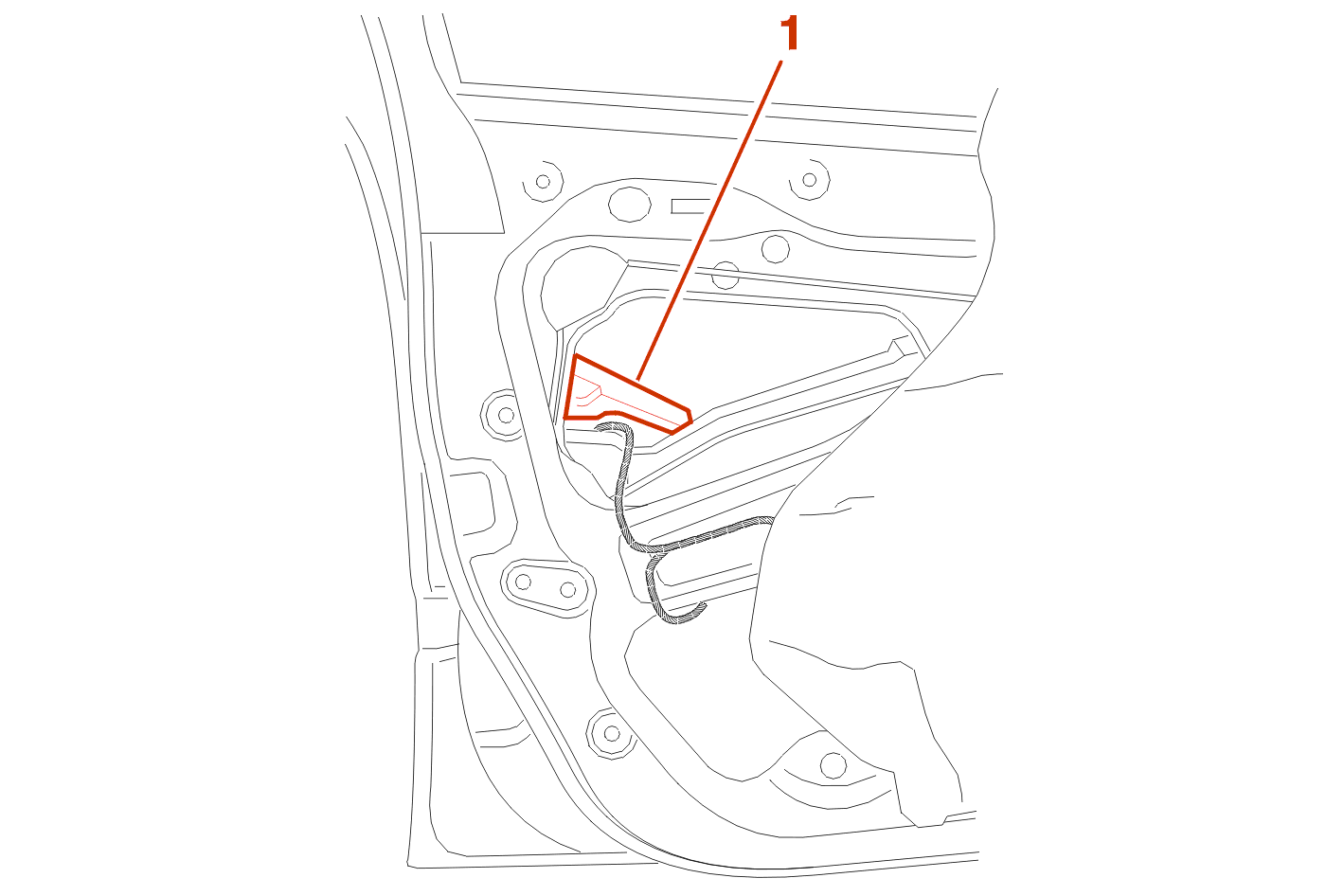

Irrota osa (1) .

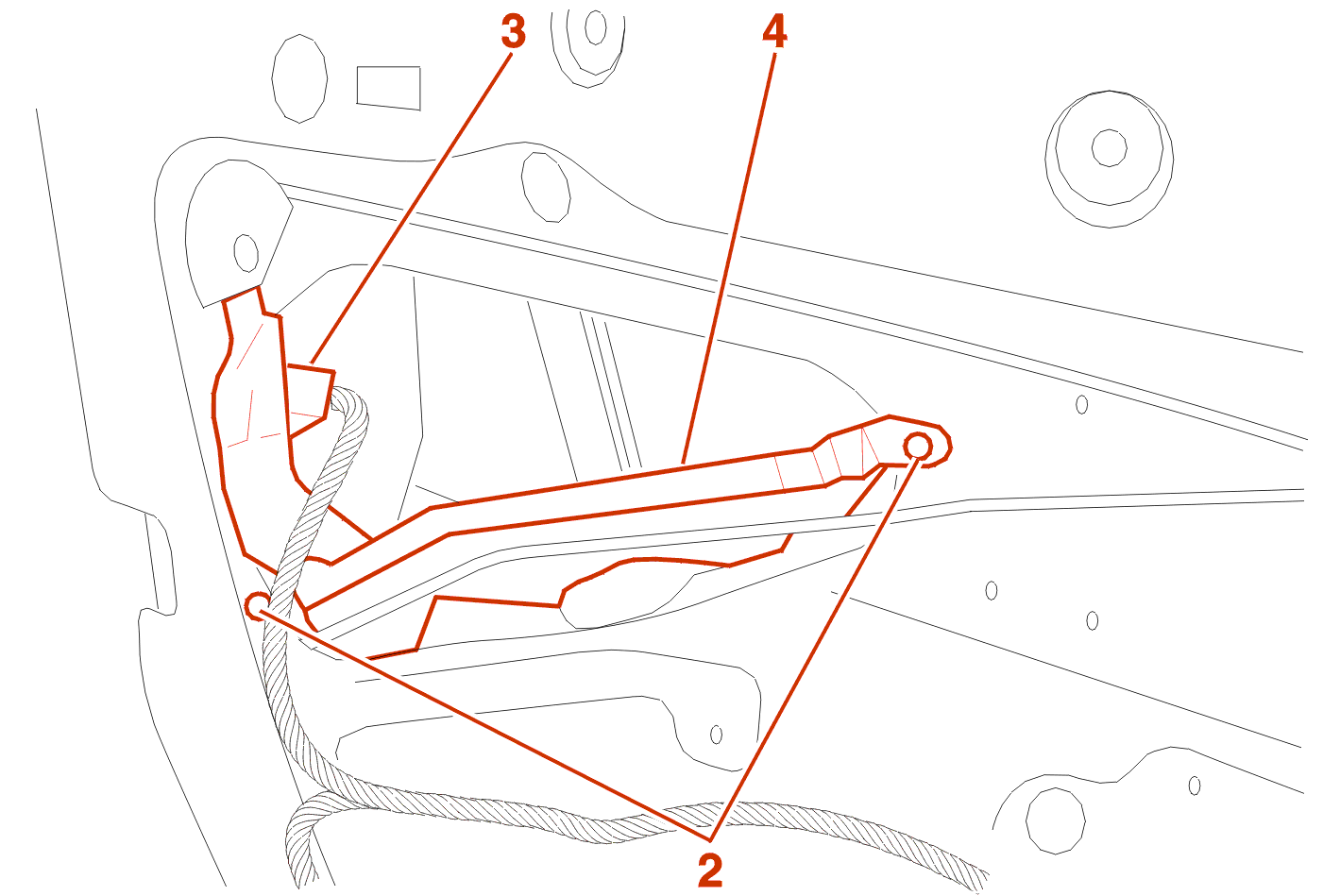

Leikkaa työkalulla [1] niittien (2) päät .

Irrota liitin (3) .

Irrota murtosuojalevy (4) .

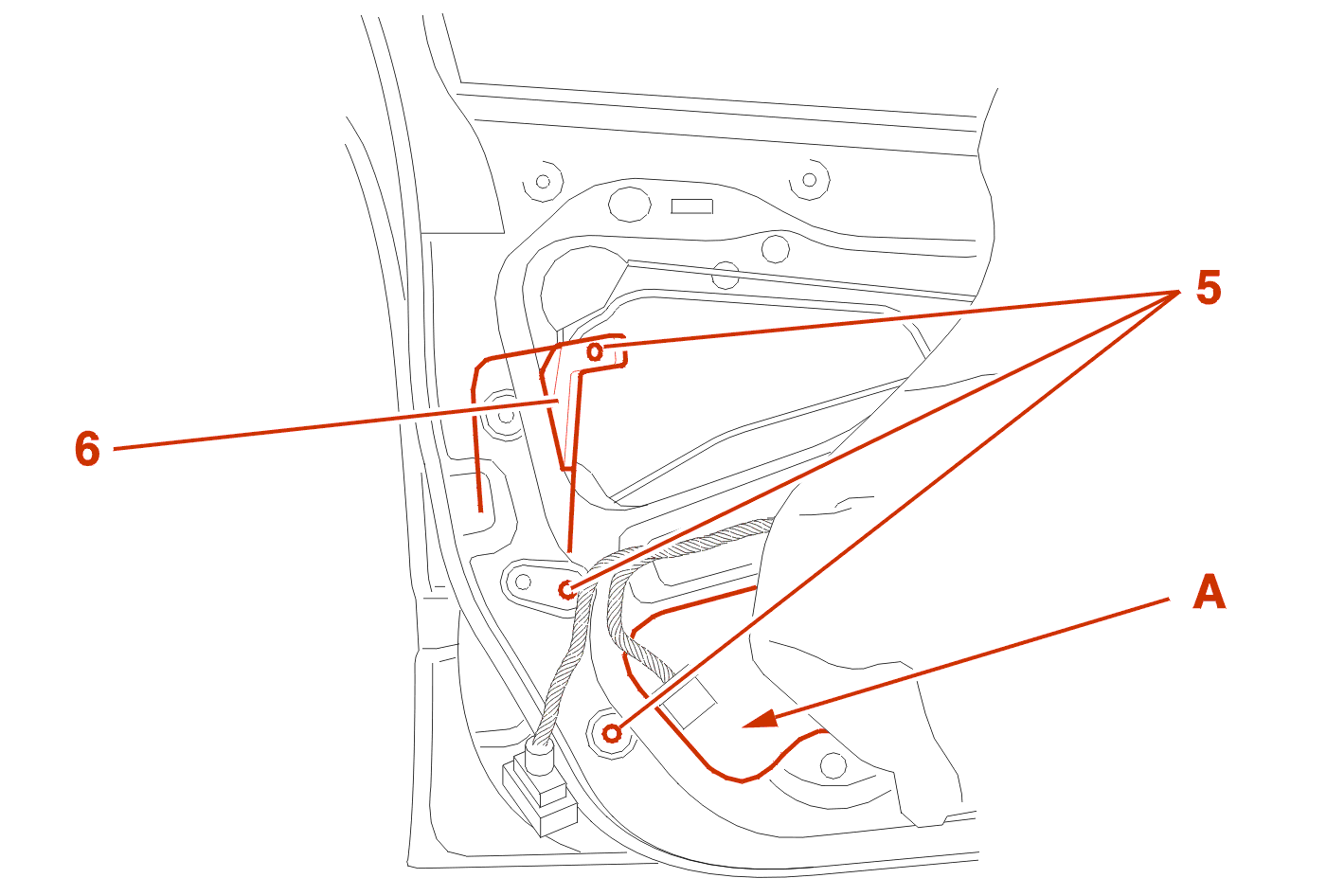

Irrota kiinnitykset (5) .

Irrota murtosuojalevy (6) aukosta A .

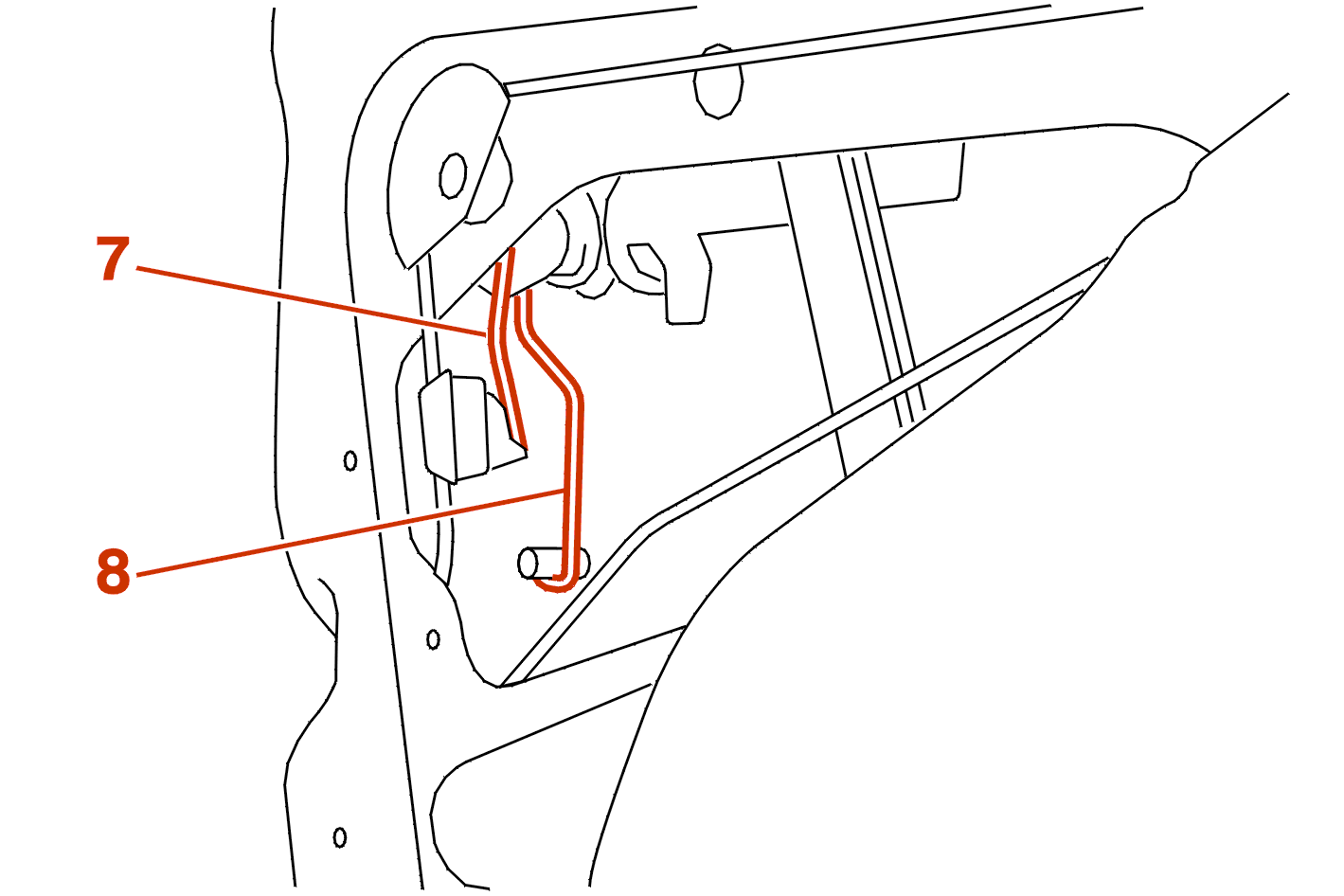

Poista vivusto (7) yläosassa .

Poista vivusto (8) alaosassa .

Irrota kiinnitykset (9) .

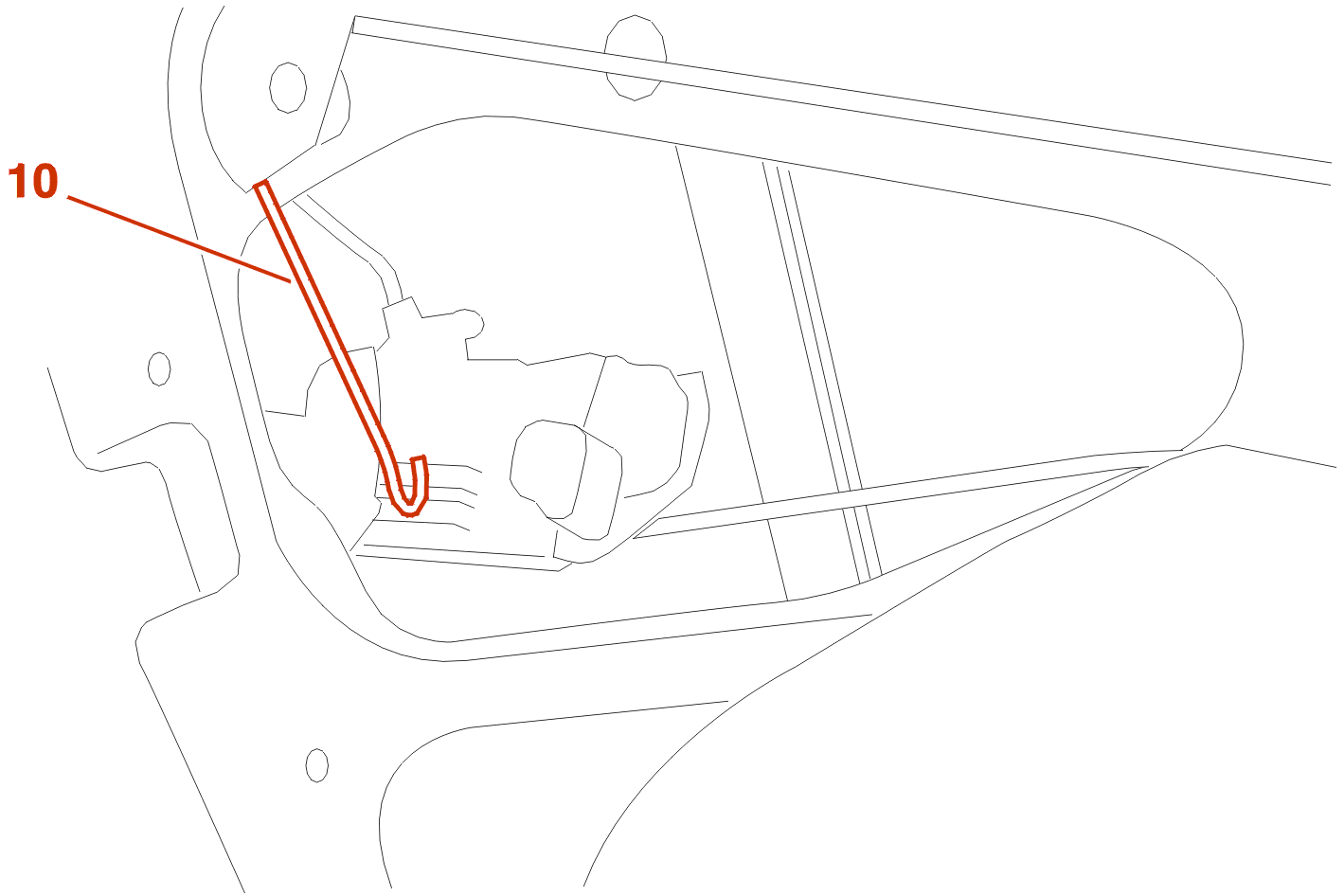

Kieputa oven avausmekanismia vivuston poistamiseksi (10) .

Irrota aukaisumekanismi .

3 - KIINNITYS

EHDOTTOMASTI : kerää oven pohjalle pudonneet niitit .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

EHDOTTOMASTI : JOS TIIVISTEKALVO ON REPEYTYNYT, VAIHDA SE .
