C5CG11K1 - 607

IRROTUS - KIINNITYS ETUOVEN LASI

1 - IRROTUS

Nosta lasi yläasentoon .

Irrota :

• OVEN VERHOUSPANEELI
• SISÄPUOLEN VAAKATIIVISTE

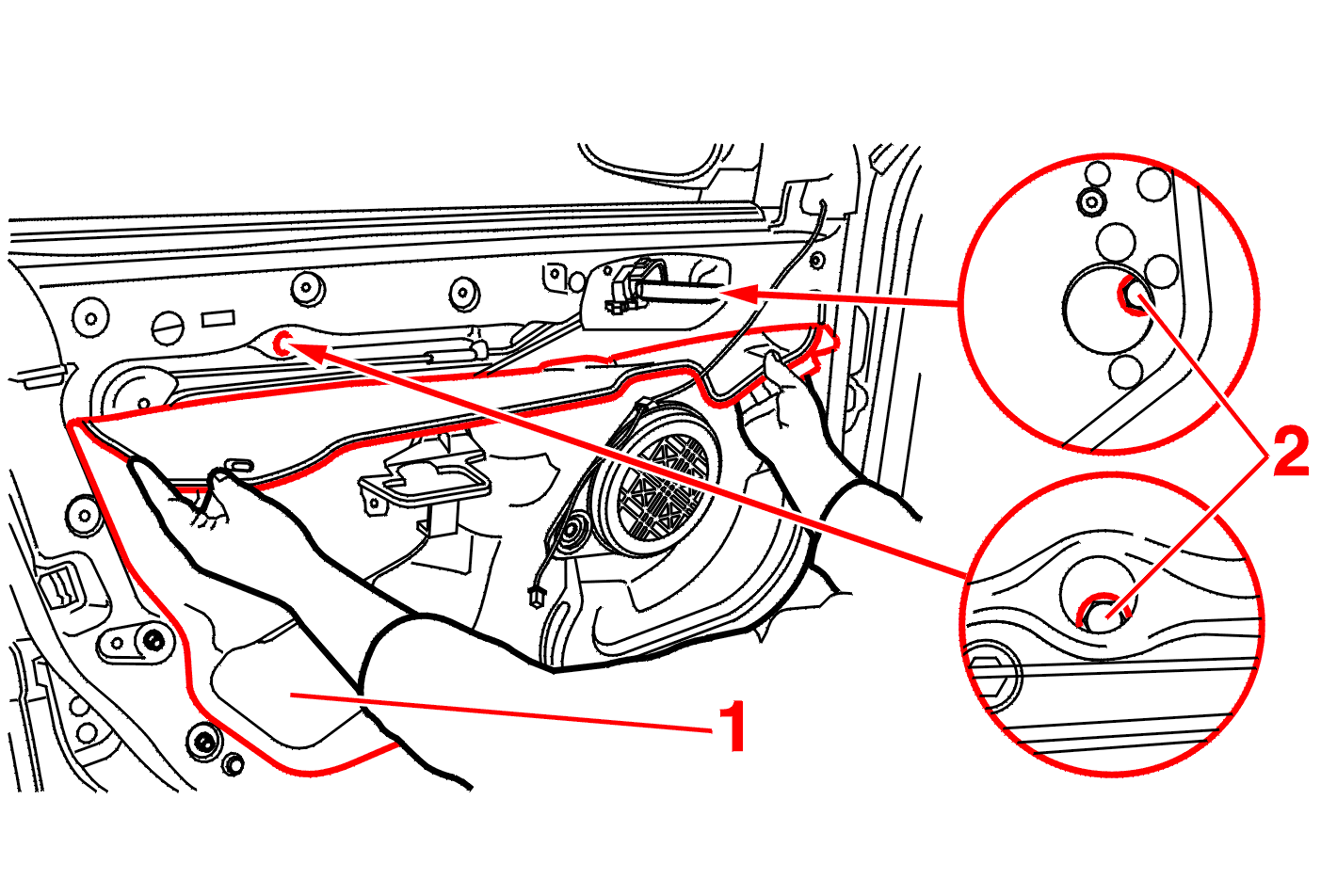

Irrota tiivistekalvo varovasti yläosasta .

Avaa ikkunan kiinnitykset (2) kuljetusaukkojen kautta .

Laske lasi täysin alas .

Irrota lasi kallistamalla eteenpäin .

2 - KIINNITYS

Irrota tiivistekalvo varovasti alaosasta .

Löysää : Ikkunannostimen kiskojen alakiinnitykset .

Pane lasi paikalleen .

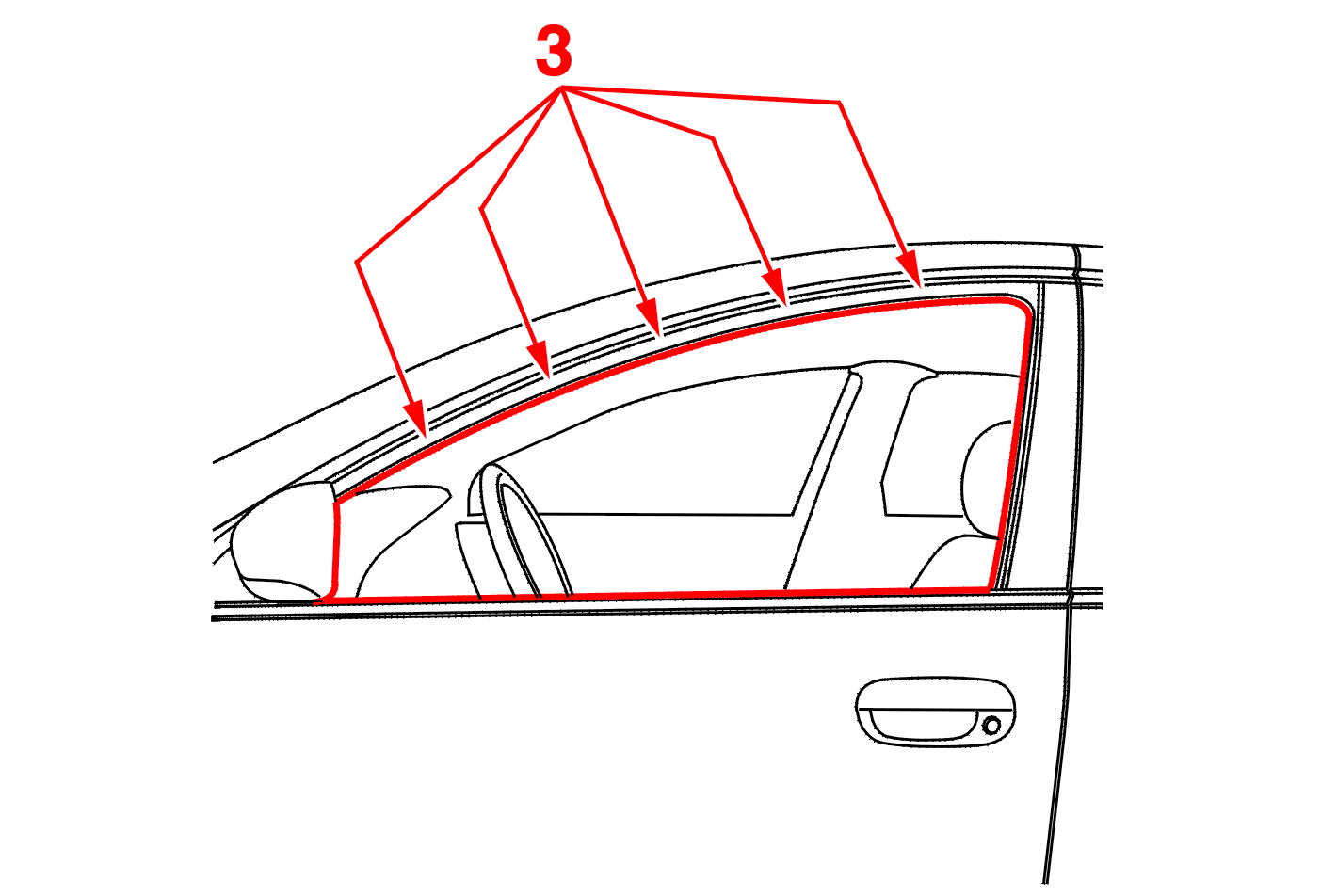

VAROITUS : ennen ikkunan kiinnitysten (2) kiristystä nosta ikkuna ehdottomasti mahdollisimman ylös, jotta se nojaisi liukukiskon tiivisteen pohjaan kohdassa (3) .

Laske lasi mahdollisimman alas .

Kiristä : Ikkunannostimen kiskojen alakiinnitykset .

Tarkasta silmämääräisesti liukukiskon tiiviste. siinä ei saa olla ulkonäkövikoja .

EHDOTTOMASTI : kerää oven pohjalle pudonneet niitit .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Kiristä pultit arvoon (2) 0,8 ± 0,2 m.daN .

EHDOTTOMASTI : JOS TIIVISTEKALVO ON REPEYTYNYT, VAIHDA SE .
