C5CG13K1 - 607

IRROTUS - KIINNITYS TAKA-OVEN LASI

1 - IRROTUS

Nosta lasi yläasentoon .

IRROTA PANEELI .

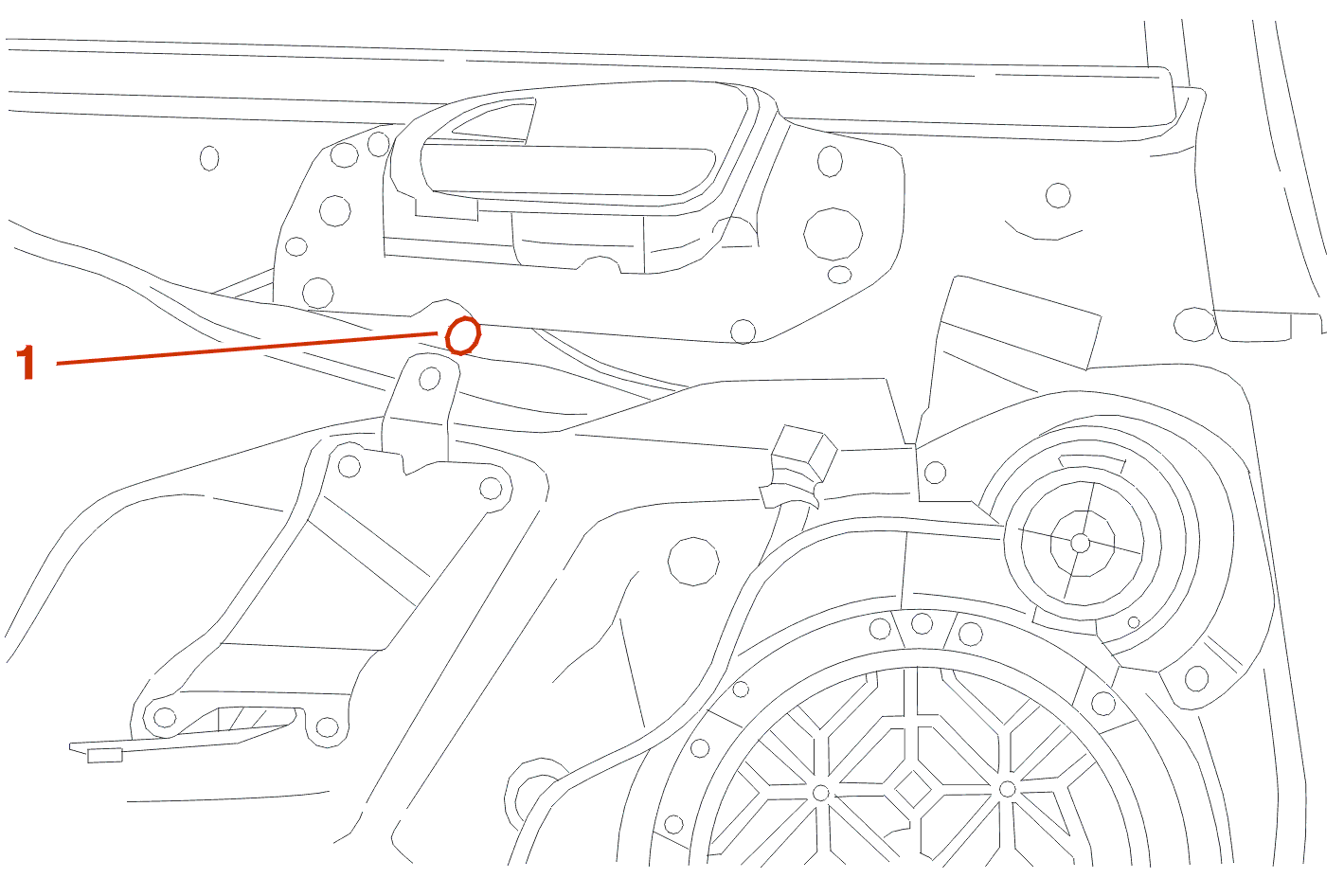

Irrota tiivistyskalvo yöäosastaan päästäksesi käsiksi lasin kiinnitykseen (1) ja alasasta päästäksesi käsiksi lasinnostimen mekanismin alempaan kiinnitykseen .

Löysää kiinnitys (1) .

Laske lasi alas kuljettajan ikkunannostimen katkaisimen avulla (jollei se laskeudu, se pitää laskea käsin) .

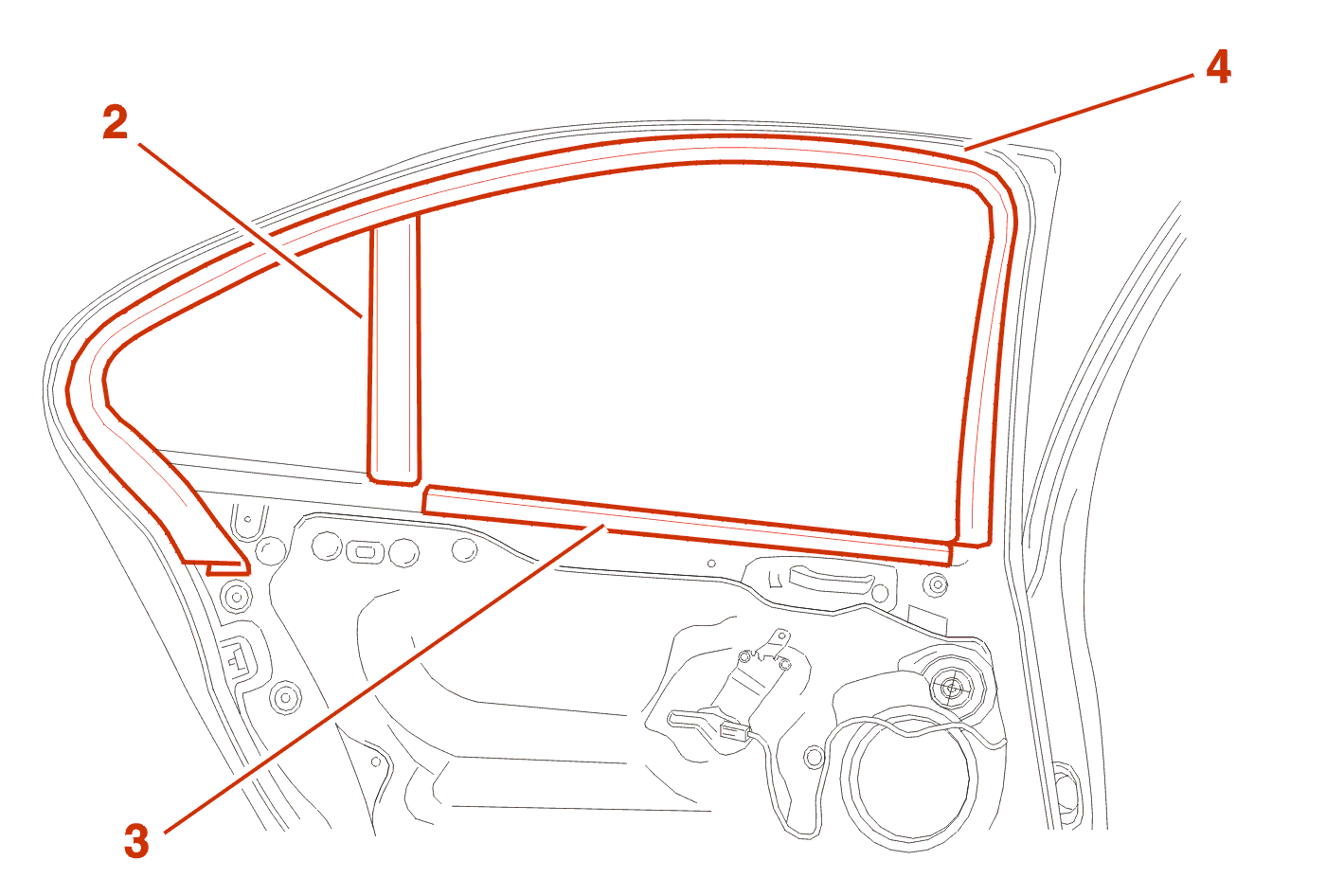

Irrota kiinteän ikkunan pylvään verhoilu (2) .

Irrota :

• SISÄPUOLEN VAAKATIIVISTE (3)
• OVEN KEHYKSEN SISÄPUOLINEN VERHOILU (4)

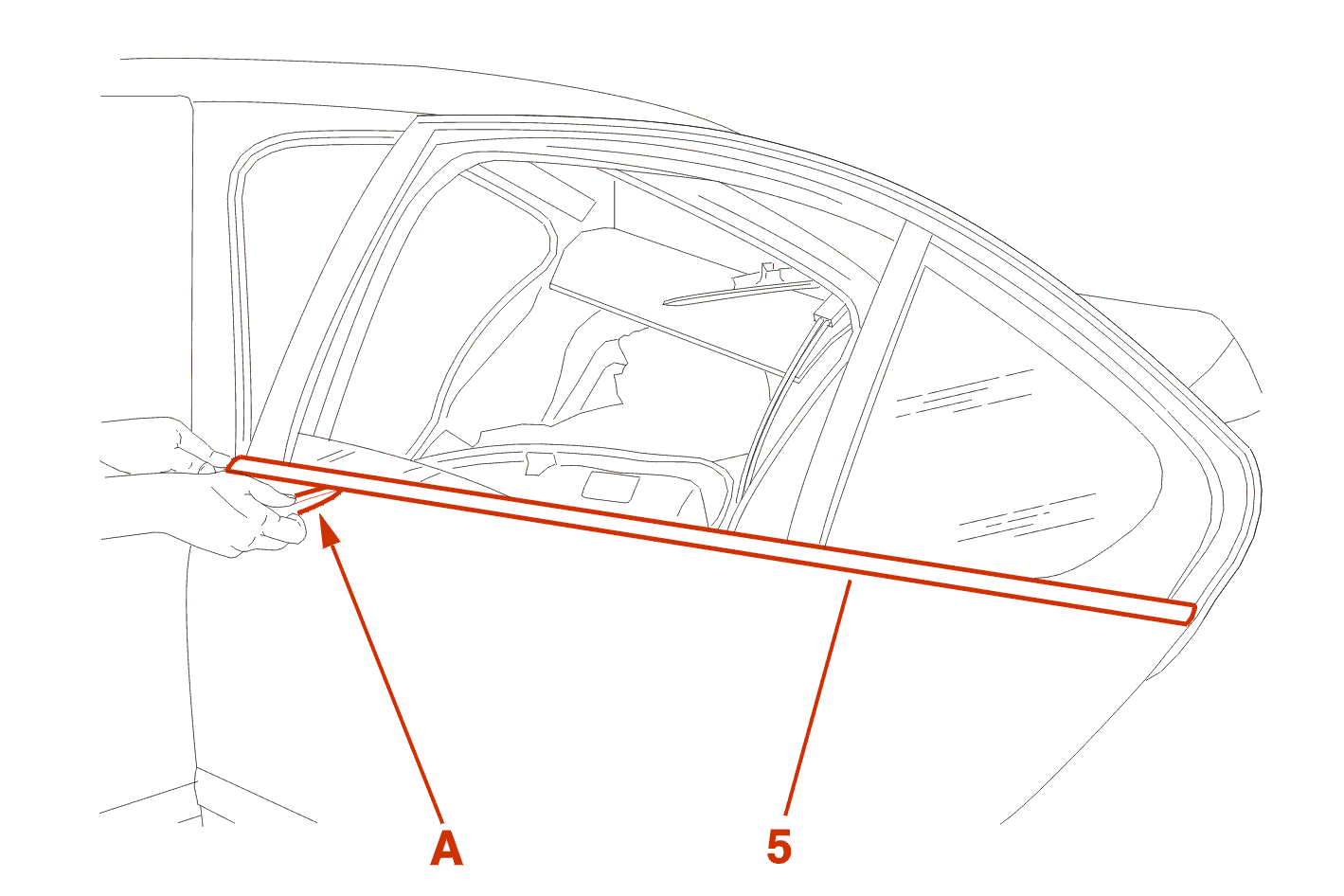

Irrota lastan avulla ulkopuolinen lasintiiviste (5) aloittaen sivusta (A) .

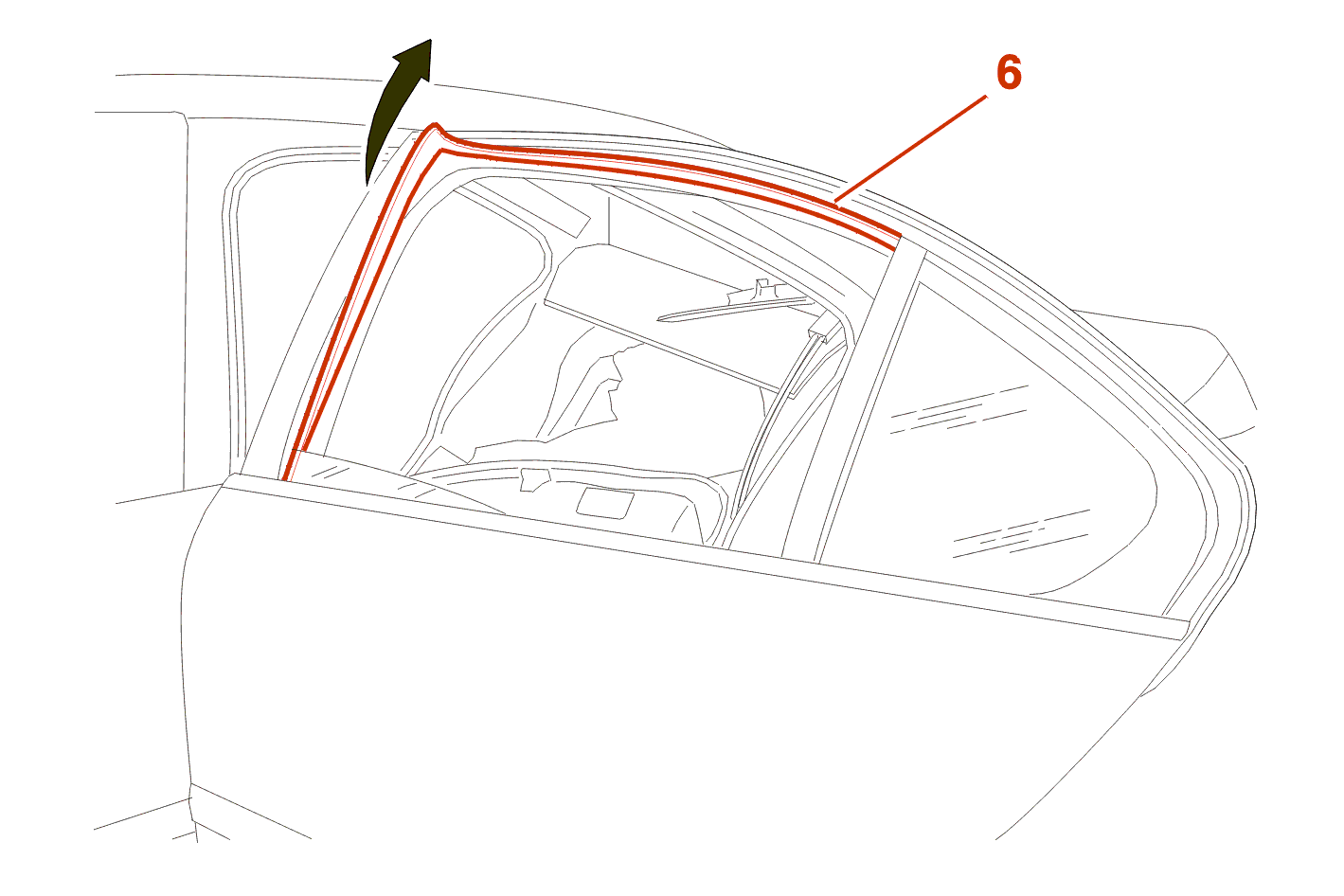

Irrota ikkunan liukukiskon tiiviste (6) alkaen yläkulmasta .

Vedä ylöspäin ja ota tiiviste pois etuosasta .

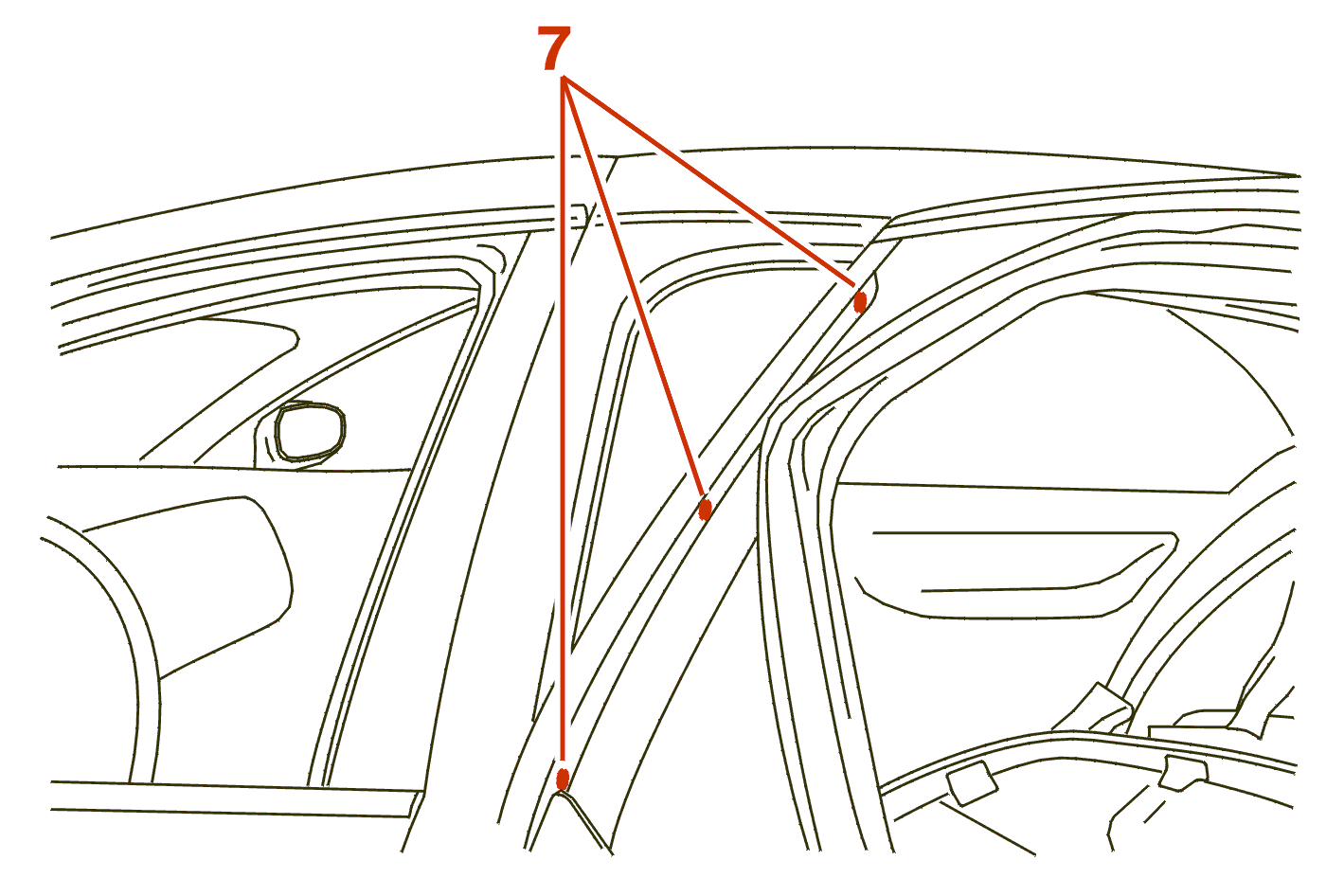

Irrota oven pylvään ulkopuolisen koristelistan kiinnitykset (7) .

Irrota koristelista ja jätä se roikkumaan .

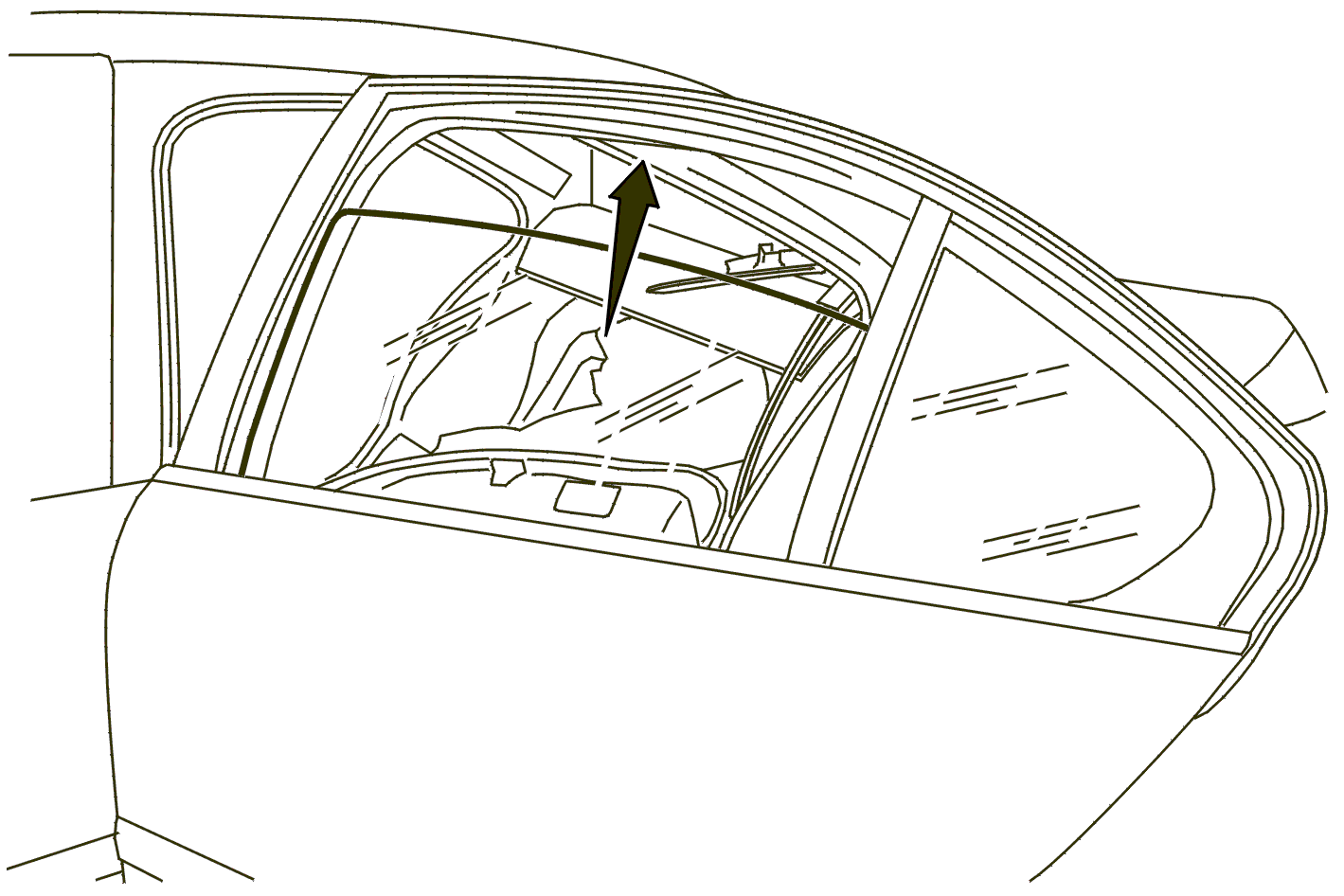

Vedä ikkunaa ylöspäin, jotta se irtoaisi oven kehyksestä .

Irrota lasi .

2 - KIINNITYS

Löysää ikkunannostimen kiskon alakiinnitystä .

Aseta lasi ikkunannostimelle kiristämättä pidikettä .

Asenna lasi yläasentoon ja varmista, että se on tukevasti urasauman pohjalla, yläosassa .

Kiristä pidike momenttiin : 0,8 ± 0,2 danm .

Laske lasi täysin alas .

Kiristä lasinnostimen kiskon alakiinnitys .

Tarkasta toiminta .

VAROITUS : vaihda ulkopuolinen alatiiviste, jos se on vääntynyt irrotuksen aikana .

EHDOTTOMASTI : JOS TIIVISTEKALVO ON REPEYTYNYT, VAIHDA SE .

Pane verhous takaisin paikalleen .
