C5HG08F1 - 607

IRROTUS - KIINNITYS LÄMMITYSLAITE

EHDOTTOMASTI : ENNEN MITÄÄN TOIMENPITEITÄ ILMASTOINTIPIIRISSÄ, NOUDATA NOUDATETTAVIA VAROTOIMENPITEITÄ .

1 - ERIKOISTYÖKALUT

[1] Letkupihdit : Korjaamon viite (-).1512 .

2 - IRROTUS

Tyhjennä jäähdytysjärjestelmä .

Irrota kojelauta .

Irrota ilmanohjaimet .

Irrota eturitilän pidikkeet .

Poista raitisilmasuodatin .

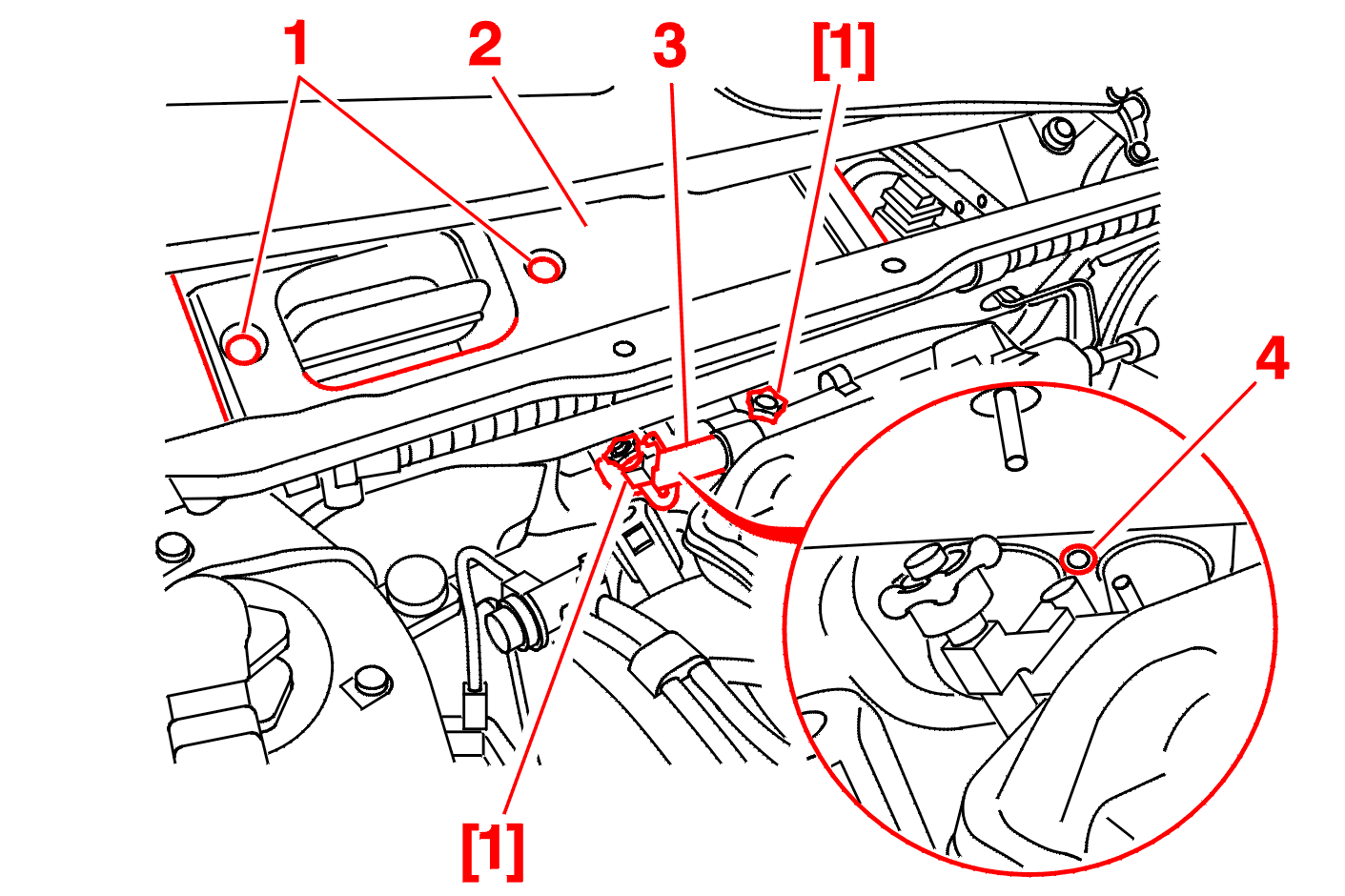

Irrota 2 kiinnitystä (1) suodattimen tuella (2) .

Vähennä jäähdytysjärjestelmän paine .

Purista kasaan kennon tulo- ja paluuletkut (3), Työkalun [1] avulla .

Irrota letkut (3) .

Irrota kiinnitys (4) .

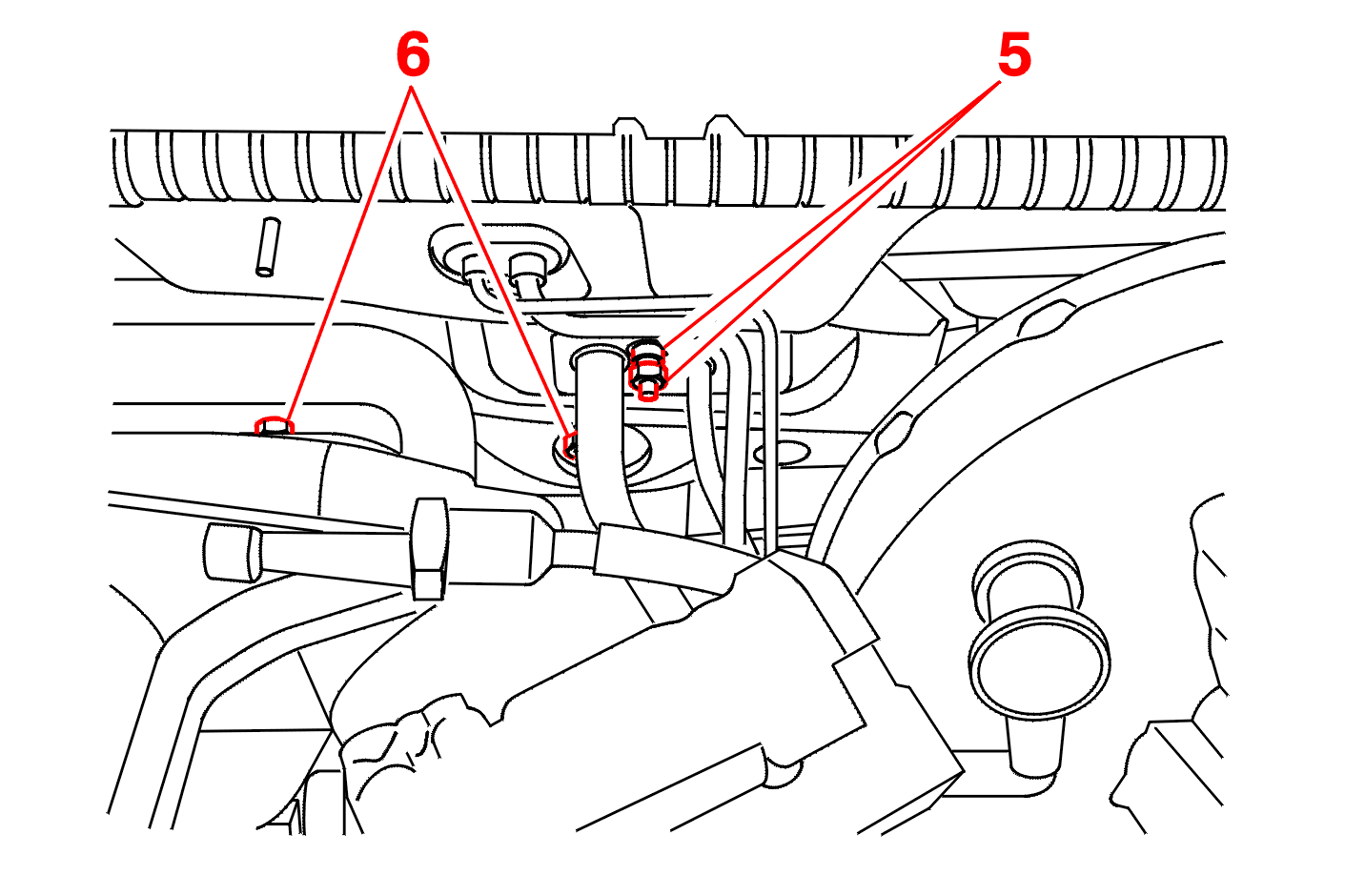

Irrota mutterit (5) .

Kytke irti side, tuki venttiilin ja letkujen tuloaukot .

Irrota 2 kiinnitystä (6) laitteistosta rintapellissä .

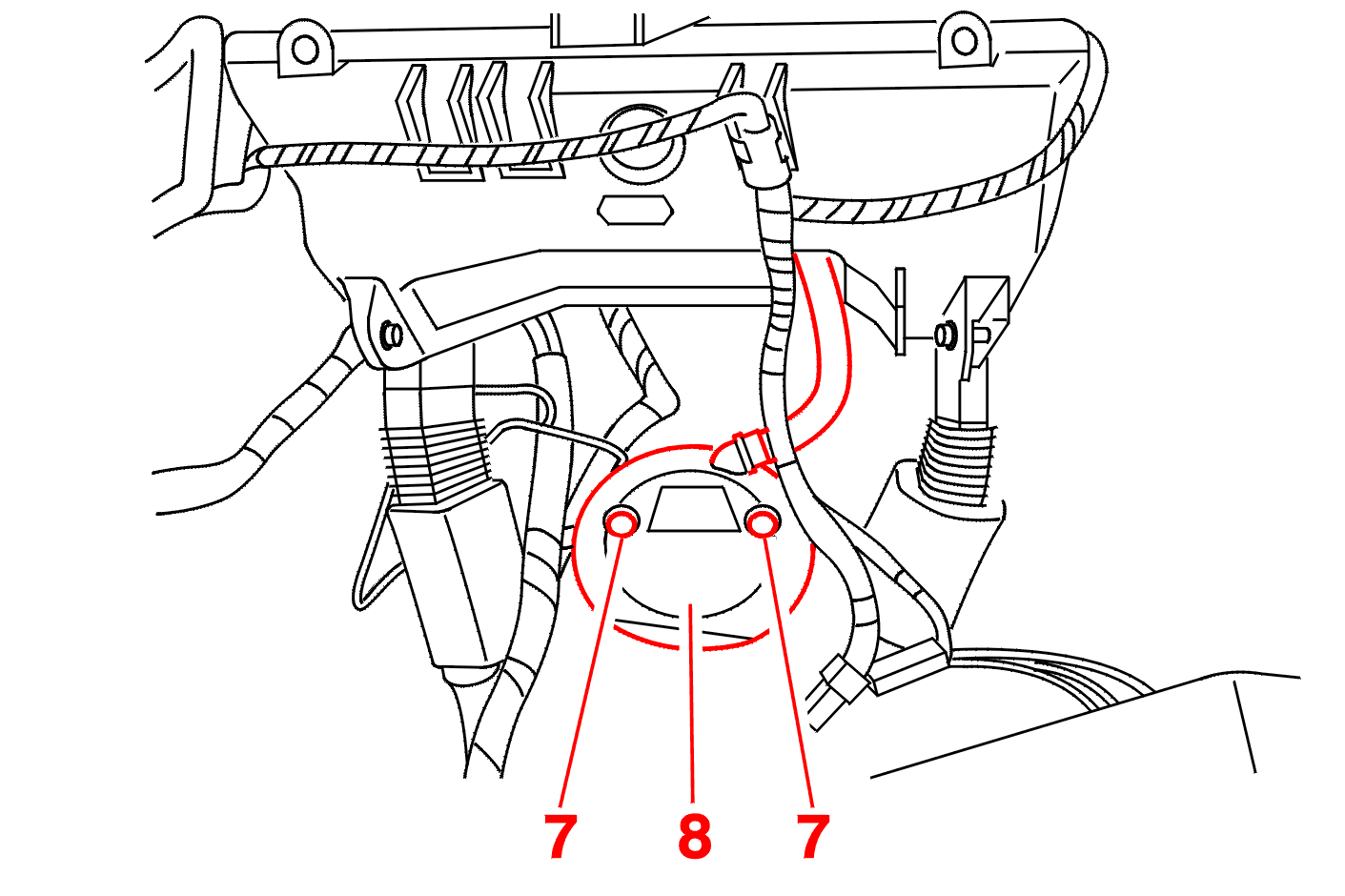

Irrota kiinnitykset (7) haihduttimen poistolevystä (8) .

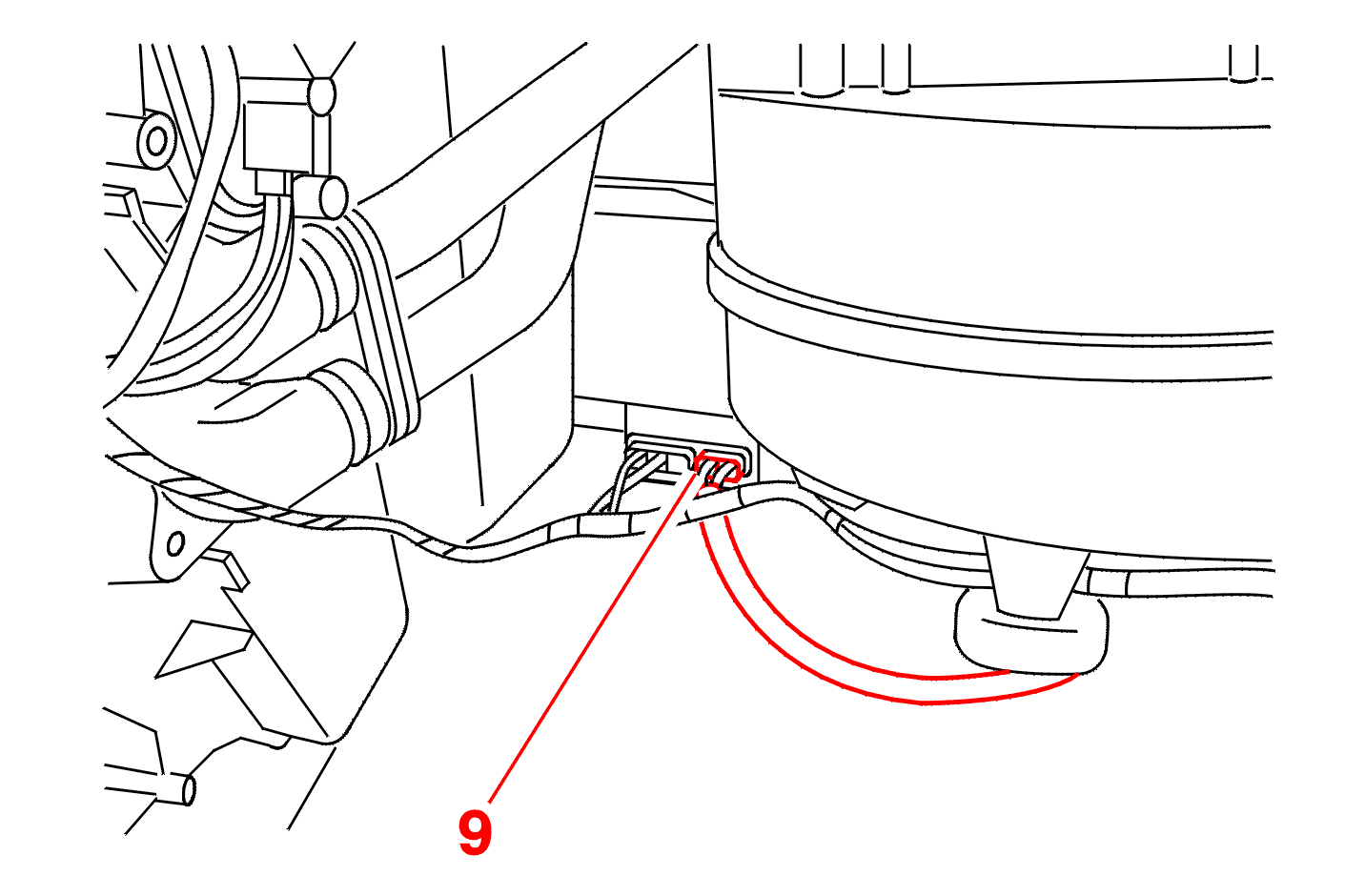

Kytke irti liitin (9) puhaltimen moduulilta, Siirrä sivuun johtosarja .

VAROITUS : laita astia kennon tulo- ja paluuletkujen alle .

Irrota ilmastointilaitekokonaisuus .

3 - KIINNITYS

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

Asenna uudet voidellut tiivisteet kaikkiin ilmastointipiirin letkuihin jotka ovat olleet irrotettuna .

TÄYTÄ JÄÄHDYTYSNESTETTÄ .

Tarkista piirin toiminta .
