IRROTUS - KIINNITYS LAUHDUTIN

EHDOTTOMASTI : ENNEN MITÄÄN TOIMENPITEITÄ ILMASTOINTIPIIRISSÄ, NOUDATA NOUDATETTAVIA VAROTOIMENPITEITÄ .

1 - IRROTUS

Tyhjennä jäähdytysjärjestelmä .

Irrota :

• moottorin äänisuoja (riippuen moottorista)
• säleikön ritilät oikea ja vasen
• moottorin alasuoja
• keskimäinen ilmanohjain puskurin alla
• ilmaletku ilman lauhduttimella (moottori DW)

Irrota :

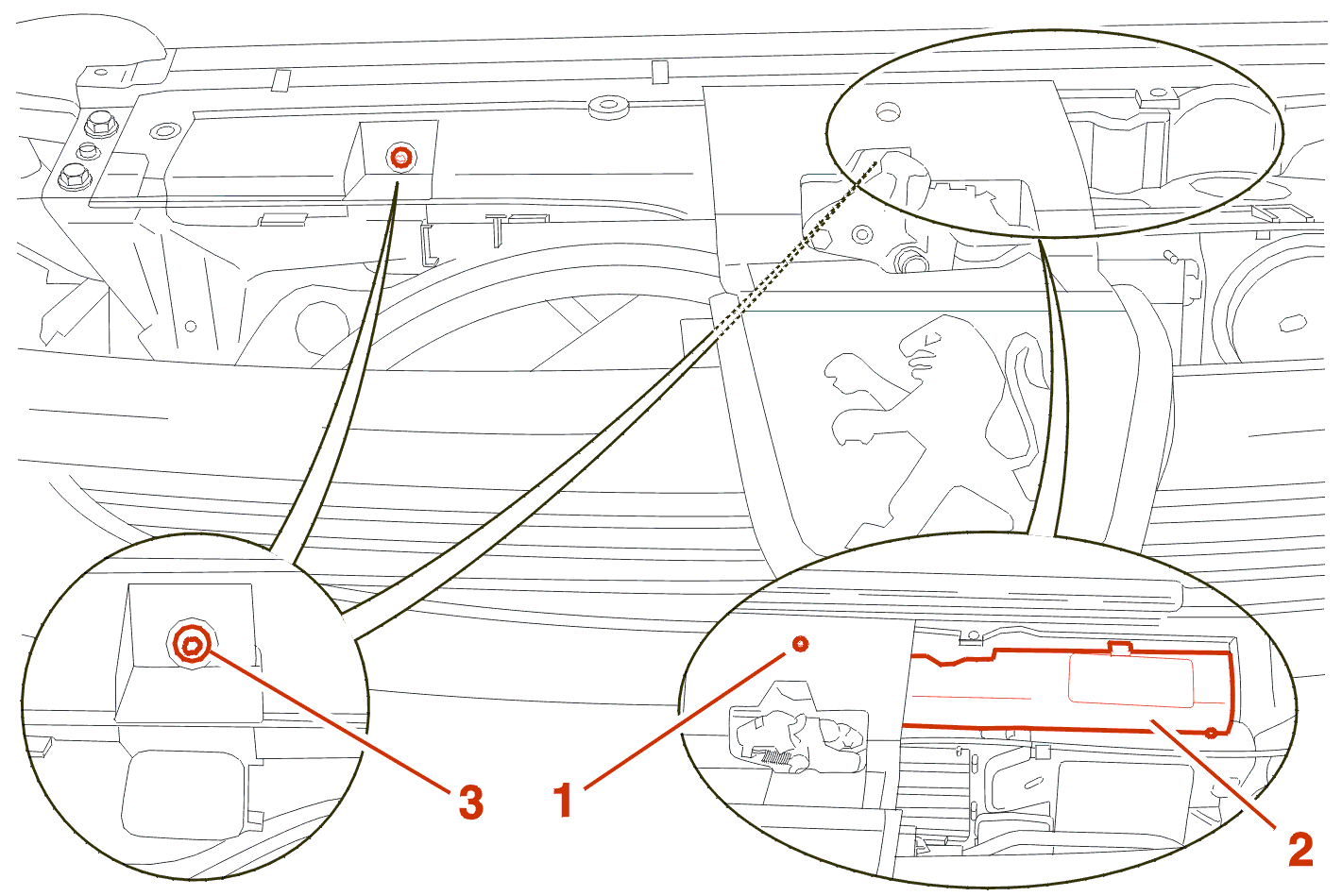

• säleikön yläruuvi (1)
• ilmanohjain (2) etuosassa
• jäähdyttimen tukien kaksi ylempää pulttia (3)
• jäähdyttimen tuet

Siirrä jäähdytin auton takaosaa kohti tai poista jäähdytin riippuen moottorityypistä .

Irrota :

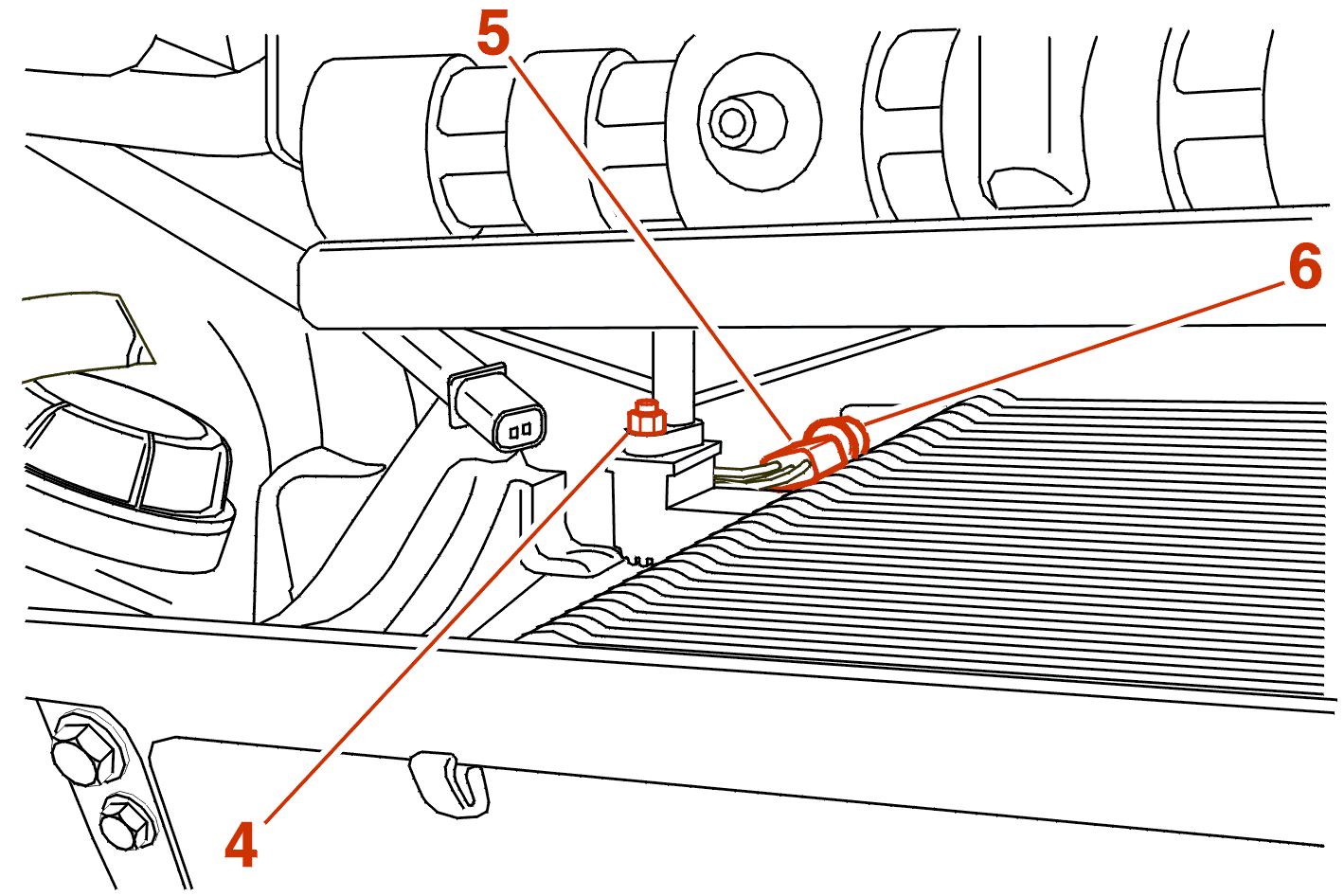

• lauhduttimen letkun ylempi kiinnitys (4)
• irrota liitin (5) painekatkaisimelta (6)

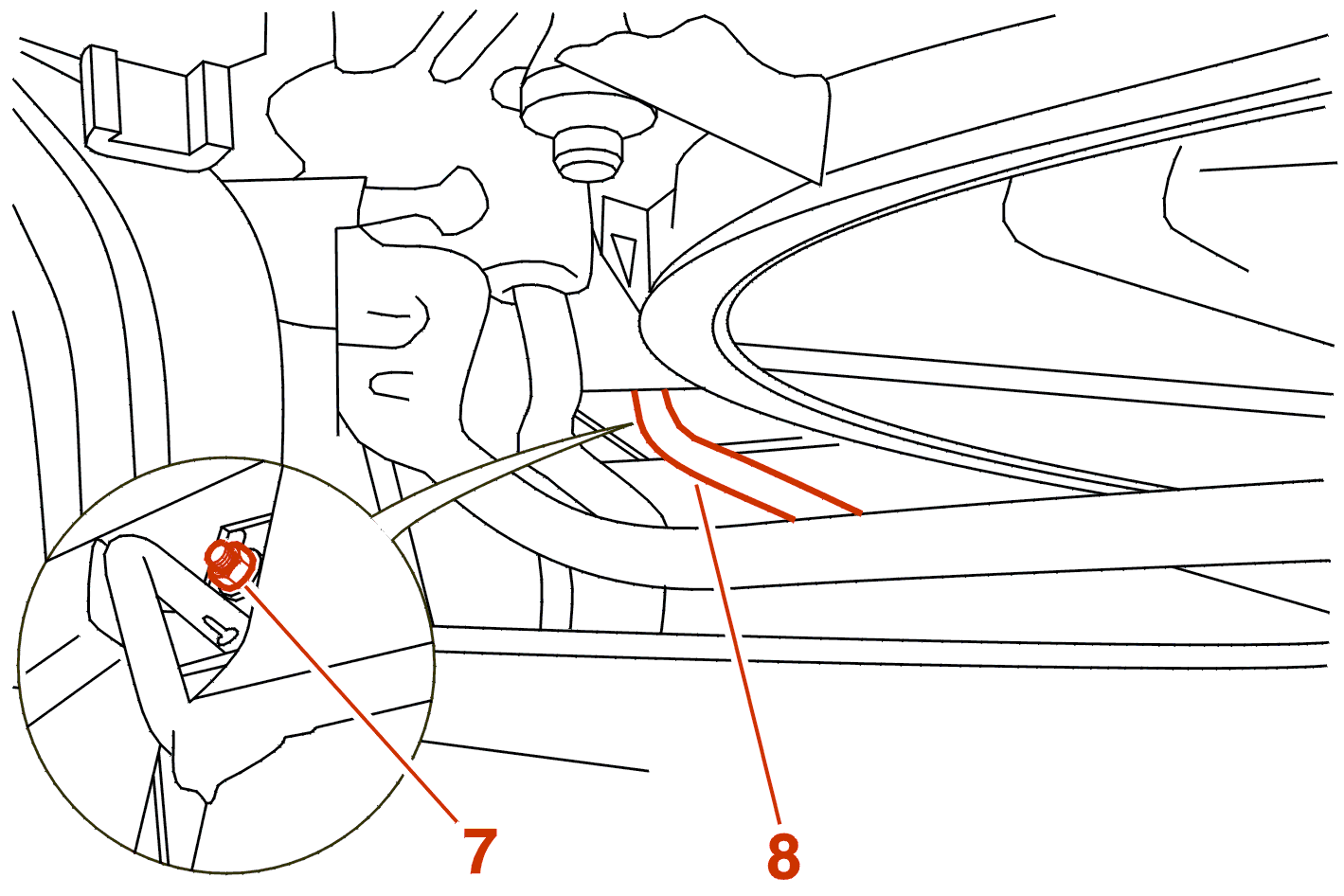

Irrota kiinnitys (7) lauhduttimen alemmalta letkulta (8) .

EHDOTTOMASTI : tulppaa letkut ja lauhdutin tiiviisti .

Irrota :

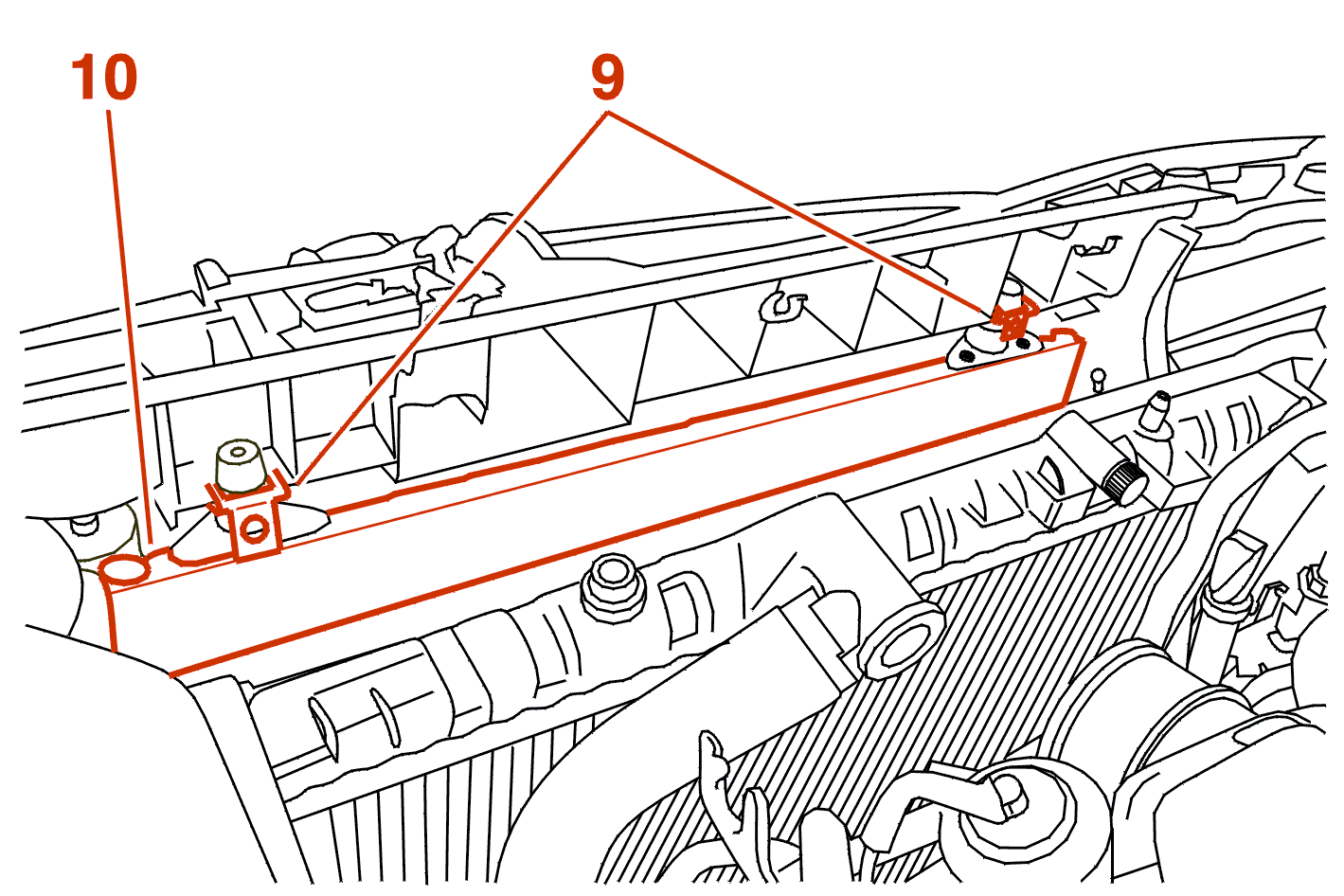

• siteet (9) lauhduttimella (10)
• lauhdutin (10)

2 - KIINNITYS

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

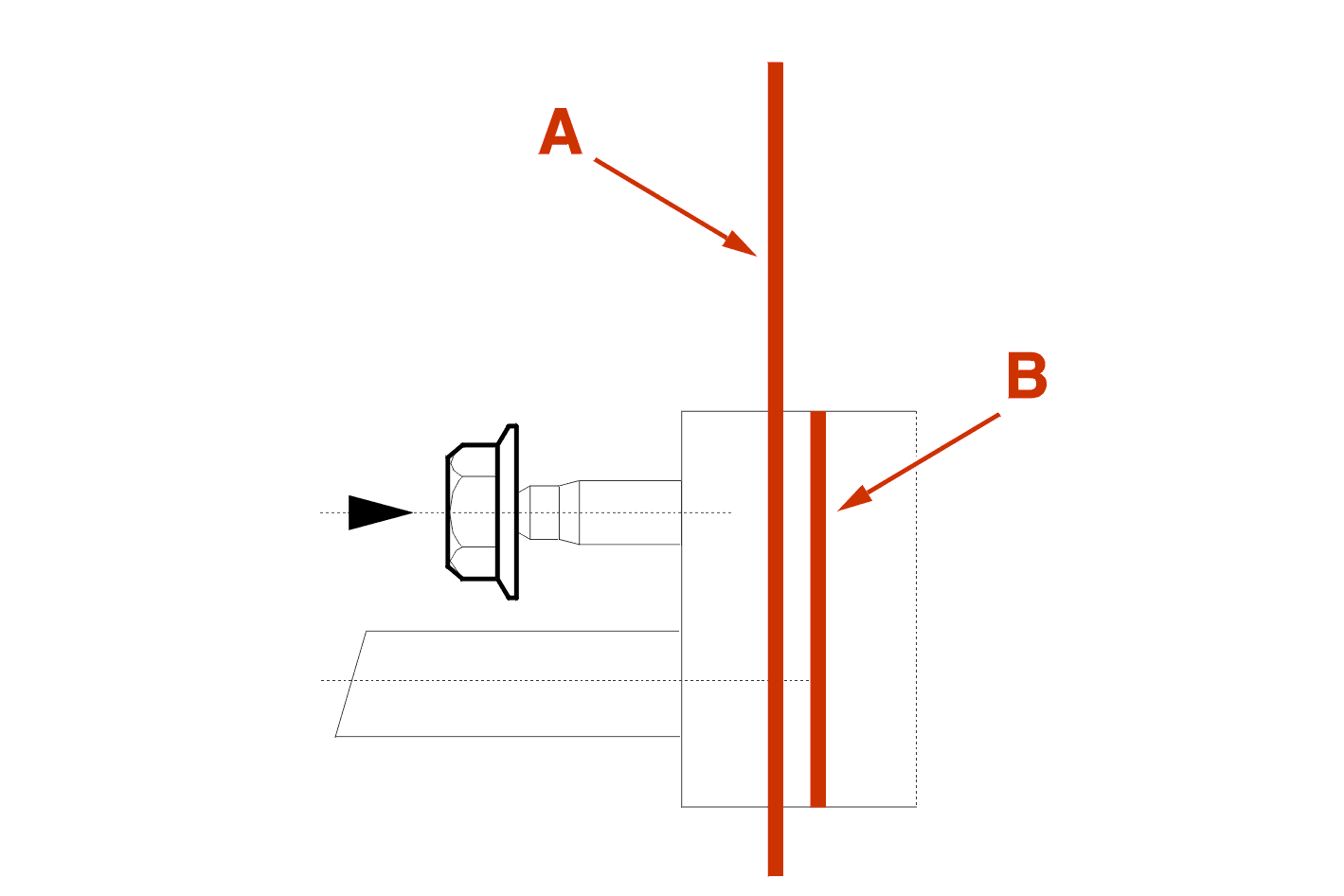

(A) : Siteen tukipinta .

(B) : Huohottimen puoli .

VAROITUS : kun asennat takaisin ilmastoinnin letkuja, siteen on oltava vasten välikappaletta ennen mutterin kiristystä .

TÄYTÄ JÄÄHDYTYSNESTETTÄ .

Tarkista piirin toiminta .
