B3DG0XK1 - 607

DEMONTÁŽ - MONTÁŽ SPODNÍ ZADNÍ TROJÚHELNÍKOVÉ RAMENO

1 - SPECIÁLNÍ NÁŘADÍ


[1] Zařízení pro stlačení zadních polonáprav (-).0915-D .

[2] 2 čelisti pro stlačení zadní pružiny (-).0915-D7 .

[3] 2 opĕrné kroužky (-).0915-D8 .


[4] Polohovací třmínky (-).0532-B .

2 - DEMONTÁŽ

NASADIT PŘÍPRAVKY [1], [2], [3] .

Demontovat kryt proti nečistotám .


Odpojit táhlo zkrutného stabilizátoru od ramene pérování (1) .

Snížit předek zadní nápravy demontováním šroubů (2) na obou stranách vozidla .

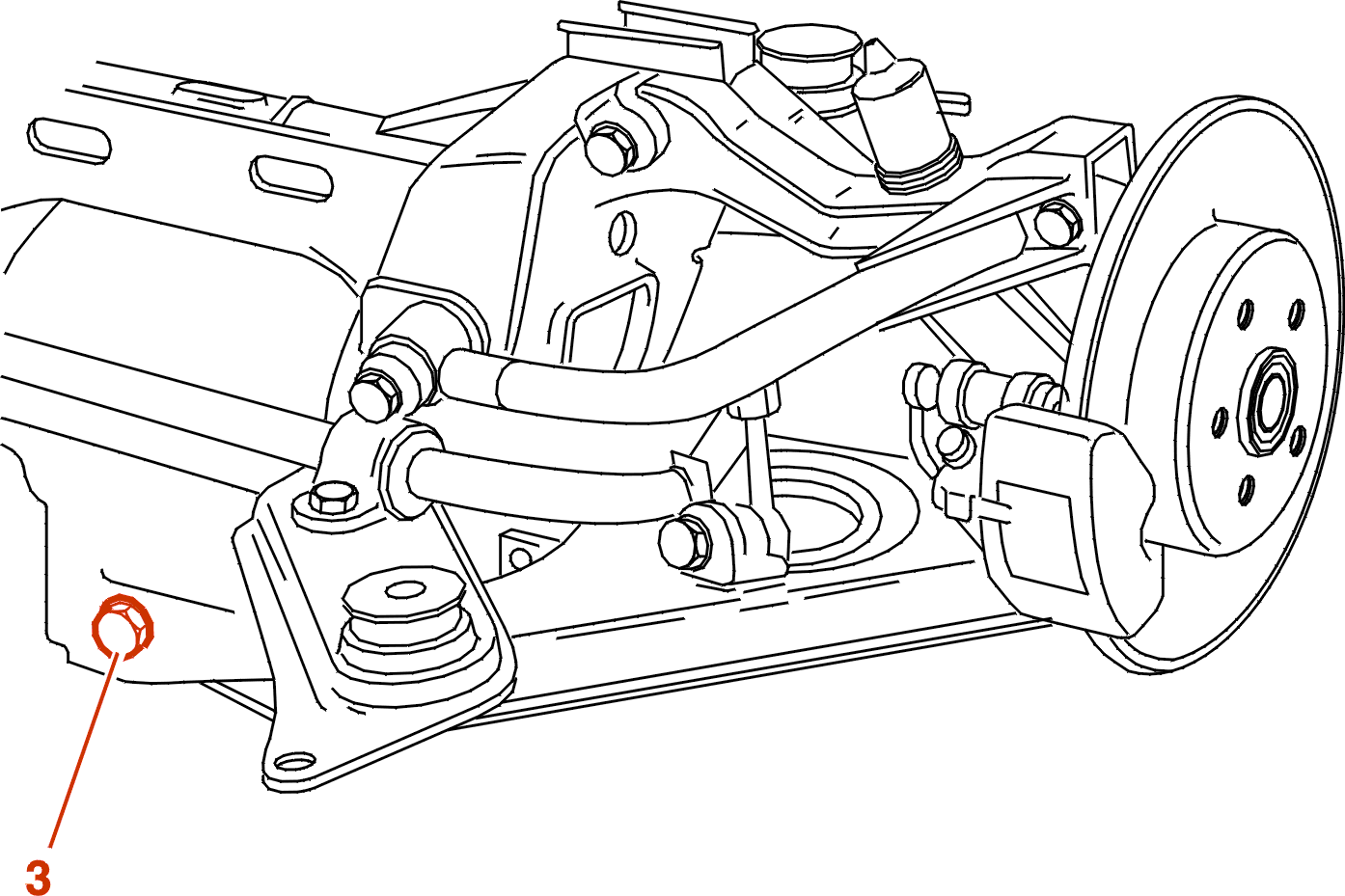

Aby nebylo nutné demontovat výfukové potrubí a palivovou nádrž, je nutné odříznout přední upevňovací šroub (3) trojúhelníkového ramene .

Pro demontáž šroubu (3), použít pro odříznutí přímočarou pilku (4) nebo vrtačku (5) .

POZNÁMKA : při montáži bude nový šroub umístĕn obrácenĕ .

POZOR : nepoškodit palivovou nádrž .

Odstranit z ramene zbytek šroubu (3) .


Odpojit ohebnou přípojku od brzdového potrubí (6) .

Zaslepit otvory .

Vyjmout z upevnĕní brzdové potrubí (6) .

Nadzvednout spodní rameno v místĕ (A) pro usnadnĕní demontáže upevňovacích šroubů trojúhelníkového ramene .

Demontujte :

3 - MONTÁŽ

Postupovat v opačném pořadí operací než při demontáži .

POZOR : vyčistit závit šroubů, namazat šrouby tukem MOLYKOTE G RAPID PLUS + přípravek pro zajištĕní závitového spoje .


Umístit dva třmínky [4] na předek zadní příčky pro její vystředĕní .

Utáhnout přední upevnĕní (2) zadní nápravy momentem 6.5 m.dan .

Demontovat dva třmínky [4] .

Namontovat upevňovací šrouby trojúhelníkového ramena bez utahování (nový šroub (3) nasazený obrácenĕ než byl původní šroub) .


Působit v místĕ (A) pro dosažení vzdálenosti (b) mezi dvĕma upevnĕními tlumiče .

(b) = 425 mm .



Utáhnout upevňovací šroub (3) (Momentem 4 m.dan) .

Utáhnout upevňovací šroub (7) (Momentem 8.5 m.dan) .

Utáhnout upevňovací šroub (8) (Momentem 4 m.dan) .

Utáhnout matici táhla zkrutného stabilizátoru : 5.7 m.daN .

ODVZDUŠNIT BRZDOVÝ OKRUH .

ZKONTROLOVAT A SEŘÍDIT ZADNÍ NÁPRAVU .
