6. C3I-TYPEⅡ信號分析

(1). 曲軸點火信號(18X)：感應ON-OFF信號各為曲軸角度10°，提供電腦作為『時間切割』基礎比較信號。

(2). 點火觸發信號( 3X)：該信號提供三組OFF信號，分別為：10°— 供1#與4#缸作點火觸發信號。20°— 供2#與5#缸作點火觸發信號。30°— 供3#與6#缸作點火觸發信號。

(3). 30°位置凸輪軸噴射參考信號(該信號另有凸輪軸感知器)。

(4). 觸發噴射信號，提供噴油咀觸發信號(該信號另有凸輪軸感知器 )。

 7. 直接點火系統曲軸度位置感知器圖解

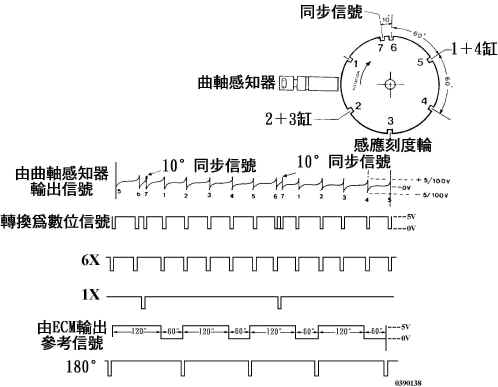

(1) GM-4缸-DIS

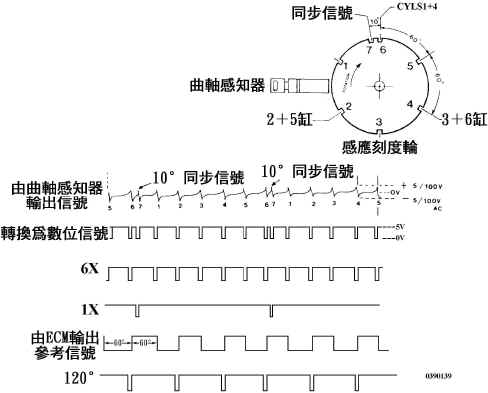

(2) GM-6缸-DIS

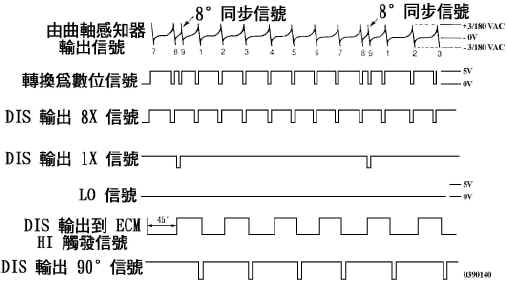

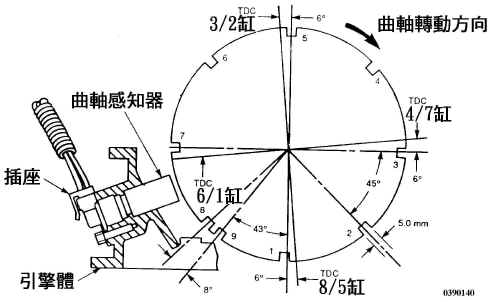

(3) GM-8缸-CORVETT 5.7L V-8(VIN J) — DIS
