高級汽車綜合檢測技術實務精華 |
(四)、電子點火拾波感應器波形分析
1. 鐵蕊磁感應式
☆ 未感應出信號 ☆ 觸發信號開始 ☆ 觸發信號結束
|
|
|
|

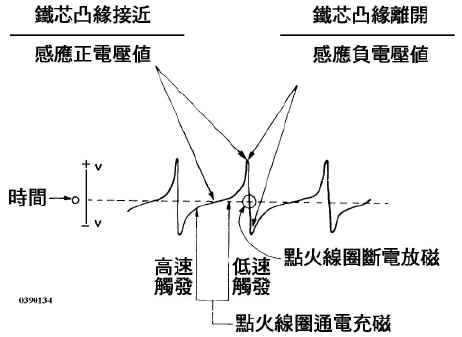

2. 鐵蕊磁感應式波形
※ 鐵蕊空氣間隙大小會影響點火正時及充磁閉角值。

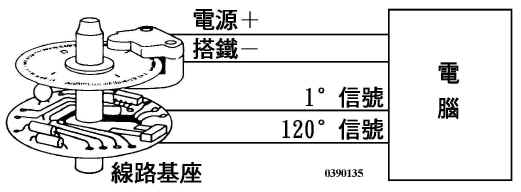

3. 發光二極體(光敏晶體)式波形
|
|
＊ 1°信號：該信號提供電腦作為噴油修正參考信號。 ＊ 120°信號：該信號提供電腦作為點火修正參考信號。 |
|
|
|

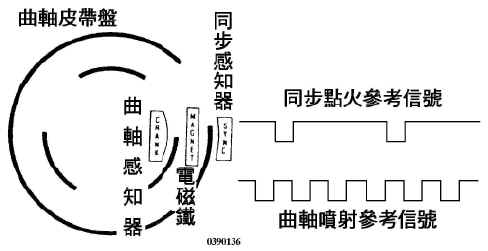

4. 曲軸感知器式：
☆ DIS基本型 ☆HALL型
|
|
|

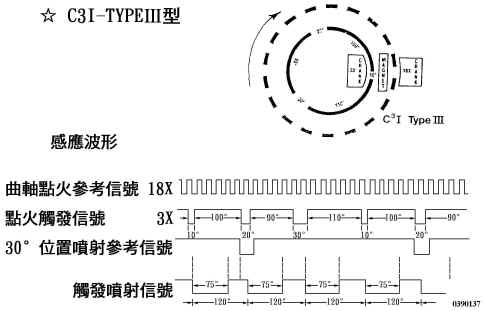

5. C3I雙霍爾型
|
|
|
|
