九、電腦控制引擎感知器測試記錄分析表:
ECT,IAT,TFT,MAP,MAF,EVAP.TPS感知器規格
(一). 測試車種及型式:______________
(二). 空氣流量計測試 ─ 質量式 MAF
1. 利用 SCAN-Tools讀取 RPM與 MAF值,填入下圖:
(三). 節氣門位置感知器 ─ 電位計式 TPS
(也可利用 SCAN-Tools,讀取 TPS(V) 及 THROTTLE(°)填入下圖,不可超過範圍)。
◎ TPS 電壓與節氣門開度
(四). 進氣壓力感知器
1. 電位計式 ─ MAP(除福特以外均適用)
◎ 利用真空槍與數位電壓錶去測試
|

       真 空  |


       輸出電壓  |


       真 空  |


       輸出電壓  |

|

       0.39 in-Hg  |


       4.60V  |


       15.15 in-Hg  |


       2.10V  |

|

       3.34 in-Hg  |


       4.10V  |


       18.11 in-Hg  |


       1.60V  |

|

       6.30 in-Hg  |


       3.60V  |


       21.06 in-Hg  |


       1.10V  |

|

       9.25 in-Hg  |


       3.10V  |


       24.01 in-Hg  |


       0.60V  |

|

       12.20 in-Hg  |


       2.60V  |


       26.97 in-Hg  |


       0.31V  |

2. 頻率式 ─ MAP(適用於福特)
◎ 利用真空槍與頻率電錶去測試
|

       真 空  |


       頻 率  |


       真 空  |


       頻 率  |

|

       0 in-Hg  |


       159HZ  |


       18 in-Hg  |


       109HZ  |

|

       3 in-Hg  |


       150HZ  |


       21 in-Hg  |


       102HZ  |

|

       6 in-Hg  |


       141HZ  |


       24 in-Hg  |


       95HZ  |

|

       9 in-Hg  |


       133HZ  |


       27 in-Hg  |


       88HZ  |

|

       12 in-Hg  |


       125HZ  |


       30 in-Hg  |


       80HZ  |

|

       15 in-Hg  |


       117HZ  |

◎ 利用電壓錶測試均為 2.5V±0.25V。
(五)、真空測試原理
(1). 概論
引擎機械方面的故障判斷,往往是目前技術人員最感頭痛的問題, 因可能誤判而拆修引擎後,才發現各機械均正常,而浪費工時,又難以對客戶交差,因此,正確判斷引擎機械方面的方法與技術,實為目前修護人員應加強之技能。
由於感知器技術之創新,目前已有相當精密之智慧型測試系統, 完全商品化,具高準確度及易於操作之電腦設備問市,但目前坊間有關真空測試與分析之技術資料非常欠缺,因此,本會為提昇會員及讀者在這方面的應用知識,本篇特以專題詳加剖析,希望能提供新的測試觀念的知能。


(2). 真空測試的目的
引擎設計日趨小型化,修護空間非常狹小,而有時為判斷汽缸是否漏氣或汽門活塞環等是否正常,若利用早期汽缸壓力測試的方法,可能要吊起引擎,才能測到所有汽缸,既費時,又不一定能正確判斷故障原因,因此,才發展出真空測試技術及分析判斷方法,同時可更精確的分析判斷:
● 汽門是否漏氣。
● 汽門搖臂動作及正時。
● 凸輪軸是否磨損。
● 時規齒輪正時是否正確。
● 活塞環或缸壁是否磨損。
以上等等測試應用功能,均應認識實際引擎真空的變化與原理。

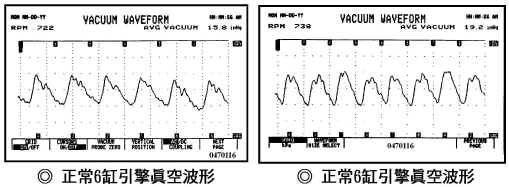

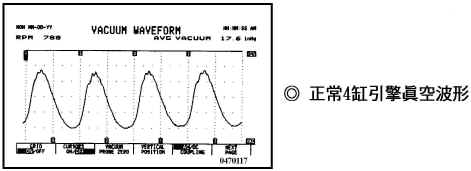

(3). 真空波形的認識

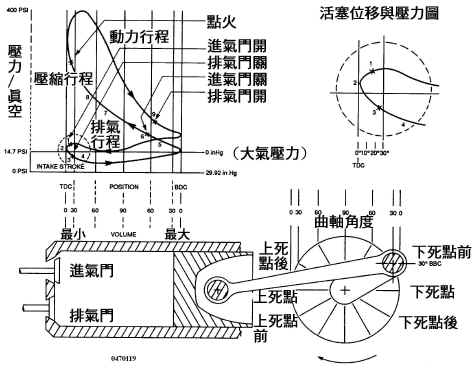

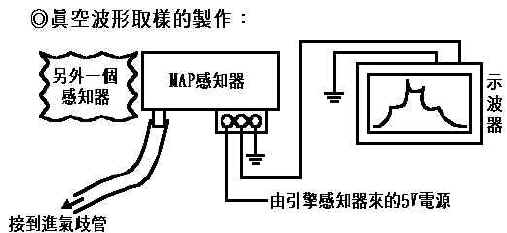

當活塞由上死點(TDC)往下死點(BDC)移動時,此時進氣門開啟即為進氣行程,進氣歧管會有真空(低壓),當進氣門關閉,此時,進氣歧管壓力會上升,真空的變化,利用感知器轉換成電氣信號,再以數位電錶,或示波器將之顯示以利修護人員讀取數值或波形進行診斷分析。

|

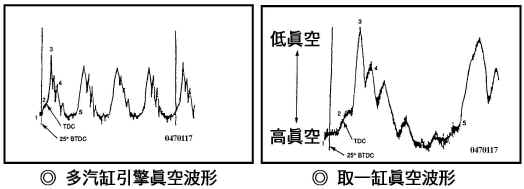

       圖解說明  |

[1] 位置為進氣門在上死點前(BTDC)剛開啟。
•此時活塞仍在往上移動,排氣門未完全關閉。
[2] 位置活塞已到達上死點(TDC)。
•此時進排氣門均是開啟中,有部份汽缸中未完全排出之廢氣,由進氣門反排到進氣歧管,使得進氣歧管壓力升高。
•[1]到[2]的位置為進氣門早開角度。
[3] 位置排氣門完全關閉。
•此時活塞往下移動,將進氣歧管內混合器吸入,因此,真空快 速增加。
•在[1]到[3]的位置即為汽門重疊角度。
[4] 位置活塞到達下死點。
•此時活塞吸氣行程停止,因此進氣歧管由於大氣壓力,立即進 入進氣歧管壓力,立刻升高。
•由於汽缸中仍有吸力,因此進氣歧管真空會繼續增加。
[5] 位置活塞開始往上移動。
•此時即為壓縮行程開始,此時進氣門未完全關閉。
[6] 位置進氣門完全關閉
•此時進排氣門,均完全關閉,汽缸中壓力開始提升,即是壓縮 行程。
•此時進氣歧管真空度降低, 並且另外一缸引擎又開始重覆前 面[1]到[5]的動作。
