肆、基本檢測要點十大流程分析：─ 知難行易
(三) 日產(NISSAN)與INFINITI自動冷氣空調診斷程序：
■ NISSAN 與INFINITI 中央空調自我診斷系統，可區分為三種 系統，可由空調面板型式來區分。
◎中央空調自我診斷系統－ 型式Ⅰ。

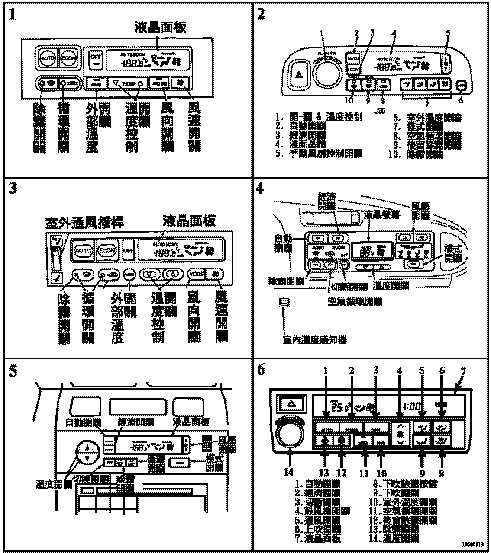

☆該型式的診斷適用於下列六種中央空調面板：
■ 型式－Ⅰ －中央空調面板自我診斷程序：
故障碼讀取：自動空調冷氣故障碼讀取方式可分為靜態和動態二種：一是引擎點火開關 ON，但不發 動則將空調面板上 OFF鍵壓下5 秒以上；第二種則是在引擎起動5秒內，壓下 OFF 鍵 5秒以上， 即進入自我診斷模式，利用面板上溫度調節鈕 ▲ ▼ 鍵作為診斷步 驟切換，自我診斷模式包含5個診斷步驟及 1個輔助機構測試，如果 進入診斷模式而引擎沒有起動的話，步驟 4和5將無法執行。
若需結束自我診斷，壓下 AUTO 鍵或將點火開關 OFF即可離 開診斷模式。如果按除霧鍵即可清除故障碼。
1. 診斷模式一： 冷氣面板燈光檢測
進入自我診斷模式後， 所有 LED燈及液晶面板都將亮起，以檢測所有冷氣的燈光。
2. 診斷模式二：感知器線路檢測
由診斷模式一壓下 ▲ 鍵進入模式二，液晶面板將顯示"2"，4秒後，如果各個感知器電路正常，螢幕將顯示"20"。 如果感知器線路短路，則在 2之前顯示"一"，若線路斷路的話，故障碼將被顯示，每個故障碼閃 2次，且 2之後數的數字將會閃爍。
◎ 空調診斷模式二故障碼表：
| 故障碼 | 故 障 原 因 | 故障碼 | 故 障 原 因 |
| 20 | 系統正常 | 24 | 冷氣進氣感知器 |
| 21 | 外部溫度感知器 | 25 | 陽光感知器 |
| 22 | 車內溫度感知器 | 26 | 電位計平衡電阻器(PBR) |
| 23/27 | 水溫感知器(引擎未達工作溫度時，進行診斷會設定該碼可忽略。 | ||
3. 診斷模式三： 風向柵門位置檢測
由診斷模式二壓下 ▲ 鍵進入模式三，液晶面板將顯示"3"，經過 16秒檢測，如果系統正常則螢幕將顯示"30"。 如果系統故障，故障碼將顯示，若有二組以上故障時，每個故障碼將閃爍二次。
※ 如果柵門馬達位置開關損壞，柵門馬達將失效。
◎ 診斷模式三故障碼表
| 故障碼 | 故 障 原 因 | 故障碼 | 故 障 原 因 |
| 30 | 系統正常 | 35 | 除霧(Defrost) |
| 31 | 通風(Vent) | 36 | 除霧(DEF) |
| 32 | 上吹(B/L) (Bi-Level) | 36 | 換氣(Fresh Air) |
| 33 | 下吹(Foot) | 37 | 80%換氣 |
| 34 | 下吹/除霧 1(F/D1) | 38 | 20%換氣 |
| 35 | 下吹/除霧 2(F/D2) | 39 | 循環(Recirculated) |
4. 診斷模式四： 動作元件檢測
由診斷模式三壓下 ▲ 鍵進入模式四，液晶面板將顯示"41"，每壓一次除霧(DEF)鍵，就增加 1號，直到"46"，又回到"41"，成為一個循環 。 測試期間確定外部進氣口是關閉著。 當號碼增加時，將改變進氣量和出風路徑，目視檢查並確定柵門開關動作正常。
| 檢查碼 | 作用型式 | 風門位置 | 檢查碼 | 作用型式 | 風門位置 |
| 41 | 出風模式 | 通風(Vent) | 44 | 出風模式 | 地板/除霧 |
| 進氣門 | 室內循環 | 進氣門 | 外部進氣或80% | ||
| 混氣門 | 全冷 | 混氣門 | 全熱 | ||
| 鼓風機 | Low(4-5V) | 鼓風機 | M-Low(7-9V) | ||
| 壓縮機 | ON | 壓縮機 | OFF | ||
| 42 | 出風模式 | 上吹(B/L) | 45 | 出風模式 | 地板/除霧 |
| 進氣門 | 室內循環 | 進氣門 | 外部進氣 | ||
| 混氣門 | 全冷 | 混氣門 | 全熱 | ||
| 鼓風機 | M-High(9-11V) | 鼓風機 | M-Low(7-9V) | ||
| 壓縮機 | ON | 壓縮機 | OFF | ||
| 43 | 出風模式 | 上吹(B/L) | 46 | 出風模式 | 除霧 |
| 進氣門 | 20％外部空氣 | 進氣門 | 外部進氣 | ||
| 混氣門 | 全熱 | 混氣門 | 全熱 | ||
| 鼓風機 | M-Low(7-9V) | 鼓風機 | High(10-12V) | ||
| 壓縮機 | ON | 壓縮機 | ON |
5. 診斷模式五： 溫度顯示檢測
由診斷模式四壓下 ▲ 鍵進入模式五，液晶面板將顯示"5"，按下除霧(DEF)鍵一下，螢幕將顯示外部溫度。 再按一下 DEF 鍵，則顯示車內溫度。 再按一下 DEF 鍵，顯示進氣溫度。 再按一下 DEF 鍵，顯示"5"。
如果螢幕所顯示的溫度與實際溫度相差太大，就必須檢查感知器電路。如果感知器正常，進行下列檢測。
6. 輔助機構測試：
溫度修正設定在於螢幕上所顯示之溫度與乘客座處所測得的溫度相差6℉。 進入診斷模式五， FAN 鍵進入輔助模式，壓下 ▲ ▼ 鍵或旋轉溫度鈕（J36)以改變溫度壓下一次改變1℉，如果電瓶曾被拆過，溫度設定將回復0℉。
■ 型式－Ⅱ －中央空調面板自我診斷程序：
◎由面板圖顯示的組合表示故障指示。
|
|
 |
◎故障碼讀取步驟：
(1)引擎發動後，同時按下“AUTO ”和“OFF”鍵5秒以上再放開。
(2)此時即進入診斷功能 1 ：故障顯示數值顯示。 *可利用按“風扇速度”開關去切換數值顯示選項。－參考下圖。
(3)如果按“AUTO”鍵一次即進入診斷功能 2：動作測試。
(4)如果按“AUTO”鍵二次即進入診斷功能 3：輔助機構測試。
(5)如果按“AUTO”鍵三次即進入診斷功能 4：讀取感知器數值。

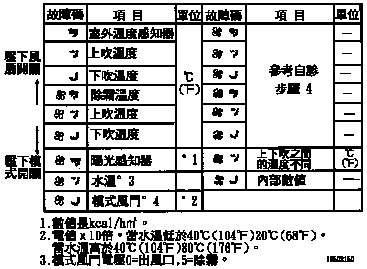

◎診斷功能 1 ：故障顯示及數值顯示監控。

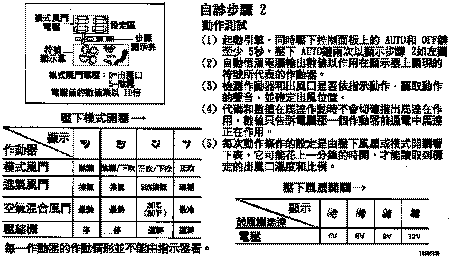

◎診斷功能2：動作測試。

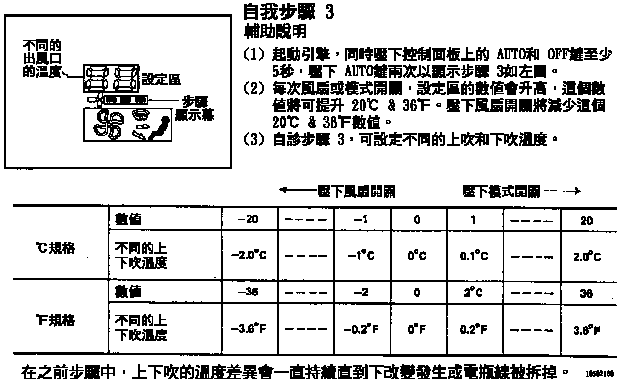

◎診斷功能 3：輔助機構測試。

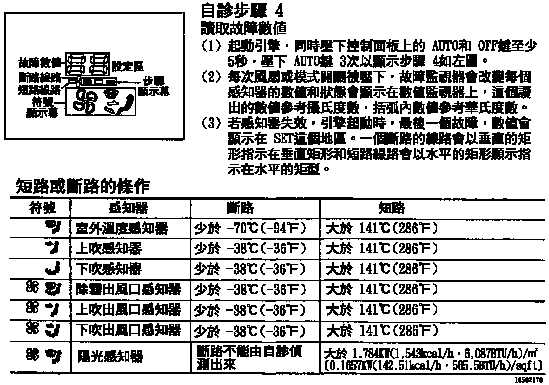

◎診斷功能 4：讀取感知器數值。
◎大氣溫度與冷媒高/低壓力值
| A/C系統壓力測試 | 風門馬達電阻值 |
|
室外溫度 高壓psi 低壓psi ℃(℉) (kg/Cm2) (kg/Cm2) 68(20)....149-181(10.5-12.7)....26-32(1.8-2.2) 77(25)....162-199(11.4-14.0).....27-33(1.9-2.3) 86(30)....195-237(13.7-16.7).....32-39(2.2-2.7) 95(35)....149-179(16.0-19.6).....39-48(2.7-3.4) 104(40)....149-320(18.5-22.5).....46-55(3.2-3.9) - 規格是在相對顯度在 50-70%之間 |
風門位置 歐姆值 除霧................................. 3000 吹腳/除霧 ....................... 1600 上吹................................... 700 出風口................................... 0
|
| ◎所有溫度感知器規格 |
|
出風口、室外溫度 & 室內溫度電阻值 溫度℃(℉) 歐姆值 -40(-40) ...................................................................................... 210, 550 -31(-35) ...................................................................................... 146,860 -22(-30) ...................................................................................... 103,907 -13(-25)........................................................................................ 74,630 -4(-20) ......................................................................................... 54,280 5(-15) .......................................................................................... 39,970 14(-10) ........................................................................................ 29,770 23(-5) ........................................................................................... 22,430 32(0) ............................................................................................ 17,070 41(5) ............................................................................................ 13,110 50(10) .......................................................................................... 10,180 59(15) ............................................................................................. 7960 68(20) ............................................................................................. 6290 77(25) ............................................................................................. 5000 86(30) .............................................................................................. 4010 95(35) .............................................................................................. 3240 104(40) ............................................................................................ 2630 113(45) ............................................................................................ 2150 122(50) ............................................................................................ 1770 131(55) ............................................................................................ 1470 140(60) ............................................................................................ 1220 149(65) ............................................................................................ 1020 158(70) .............................................................................................. 860 167(75) ............................................................................................. 730 176(80) .............................................................................................. 620 |
未完待續.........請按下一頁繼續
