肆、基本檢測要點十大流程分析：─ 知難行易

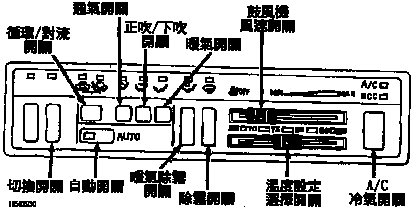

■MAZDA電子顯示幕空調系統動作測試程序：
(1)參考前頁〝故障碼診斷程序〞，步驟(3)後按〝AUTO〞鍵，即進入動作測試模式。

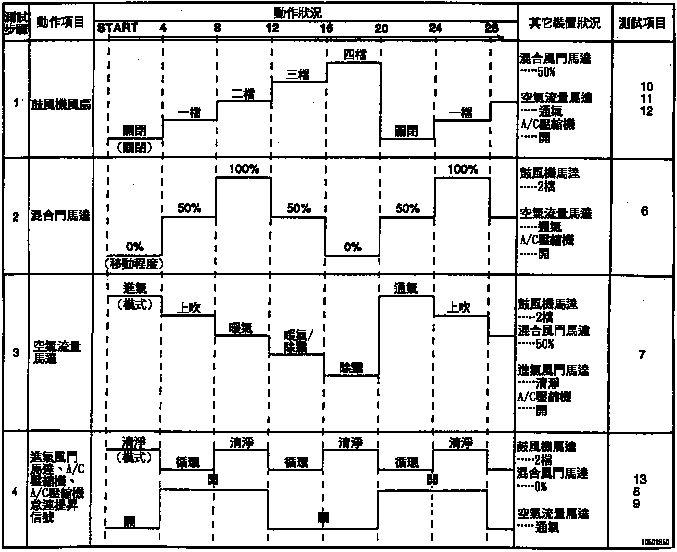

(2)利用〝循環對流〞開關去選擇動作測試的選項，動作測試的對照表如下：
■MAZDA — 自動空調系統診斷程序：
■故障指示讀取程序：
(1).引擎暖車後熄火，設定鼓風機開關在"AUTO"位置。
(2).設定溫度開關在"75℃"位置。
(3).利用一個60瓦以上燈照亮陽光感知器。
(4).同時按住"AUTO"鍵與"除霧Def"鍵，然後將點火開關Key-ON 後，放開兩個按鍵，此時即進入"目前故障指示"模示，參考下表。
(5).如果此時再按"A/C"鍵，即進入"歷史故障指示"模式同參考 下表，當閃"對流"鍵的燈，則表示系統正常。
(6).如果按"AUTO"鍵，即進入動作測試，此時馬達、鼓風機、 壓縮機 離合器會自動動作即表示系統正常。
◎故障指示對照表：
| 面板指示燈 | 故障原因 | 面板指示燈 | 故障原因 |
| Vent | 乘客側出風口溫度感知器 | Defrost | 風門位置感知器 |
| Bi-Level | 車外溫度感知器 | Fresh | 引擎水溫感知器 |
| Heat | 通風管溫度感知器 | Recirc | 鼓風機開關 |
| Def/Heat | 陽光感知器 | SWING | 溫度設定開關 |
■故障記憶清除程序： 將點火開關OFF再KEY-ON，同時按下"AUTO"鍵及 "循環/對流"鍵， 然後放開，當"AUTO"閃4 1/2秒即可。
