一、遥控门锁
(一)示意图和布线图

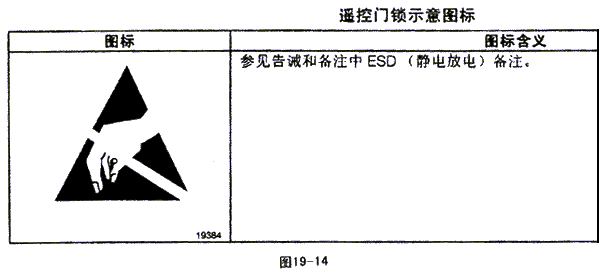

1、遥控门锁示意图图标：
2、遥控门锁示意图(遥控门锁)见 图19-1
3、遥控门锁示意图(遥控门锁输出)见 图19-2
(二)部件定位器
1、遥控门锁部件
|
名称 |
位置 |
定位器视图 |
接头端视图 |
|
车身控制模块(BCM) |
位于IP(仪表板)左侧下部,转向柱左侧。 |
车身控制系统中的车身控制模块部件视图 |
车身控制系统中的车身控制模块接头端视图 |
|
数据连接插头(DLC) |
位于仪表板(IP)左侧下部,转向柱右侧。 |
数据连接对话通讯中的数据连接对话部件视图 |
数据连接对话中的数据连接对话接头端视图 |
|
门锁(执行器马达) |
位于车门镶板后部。 |
车门中的电动车门系统部件视图 |
车门中的电动车门系统接头端视图 |
|
门锁开关 |
车门镶板上扶手。 |
车门中的电动车门系统部件视图 |
车门中的电动车门系统接头端视图 |
|
驾驶员座开锁继电器 |
位于仪表(IP)舱后部,连接横梁上。 |
车门中的电动车门系统部件视图 |
车门中的电动车门系统接头端视图 |
|
保险丝盒 |
位于仪表板(IP)右侧,右前车门门洞内。 |
线路系统中的电源和搭铁部件视图 |
|
|
后厢门栓松开执行器 |
安装在后厢门上,靠近门栓 |
车身后端中的车身后端部件视图 |
车身后端中的车身后端接头端视图 |
|
后厢门松开继电器 |
位于仪表(IP)舱后部,连接在横梁下侧。 |
车身后端中的车身后端部件视图 |
车身后端中的车身后端接头端视图 |
|
遥控门锁接收器(RCDLR) |
位于仪表板(IP)左侧,仪表板组件右侧上部。 |
遥控门锁部件视图 |
遥控门锁接头端视图 |
|
C101(20孔) |
IP(仪表板)线束至发动机线束,位于发动机室左侧,靠近支撑柱。 |
线路系统中的线束布线视图 |
线路系统中的串联线束接头端视图 |
|
C200(56孔) |
IP(仪表板)线束至车身线束,位于IP(仪表板)右侧后部。 |
线路系统中的线束布线视图 |
线路系统中的串联线束接头端视图 |
|
C301(40孔) |
车身线束至左前门线束,位于A支柱内。 |
线路系统中的线束布线视图 |
线路系统中的串联线束接头端视图 |
|
C302(40孔) |
车身线束至右前门线束,位于A支柱内。 |
线路系统中的线束布线视图 |
线路系统中的串联线束接头端视图 |
|
C351(10孔) |
车身线束至左后门线束,位于B支柱内。 |
线路系统中的线束布线视图 |
线路系统中的串联线束接头端视图 |
|
C352(10孔) |
车身线束至右后门线束,在B支柱内 |
线路系统中的线束布线视图 |
线路系统中的串联线束接头端视图 |
|
C410(8孔) |
车身线束至后厢门线束,位于行李箱右侧,车轮罩板上部。 |
线路系统中的线束布线视图 |
线路系统中的串联线束接头端视图 |
|
G20O |
位于仪表(IP)舱右侧后部。 |
线路系统中的线束布线视图 |
|
|
G201 |
位于IP(仪表板)下部,转向柱左侧。 |
线路系统中的线束布线视图 |
|
|
G203 |
位于IP(仪表板)下部,转向柱右侧。 |
线路系统中的线束布线视图 |
|
|
G402 |
位于后厢内,后窗装饰衬板上侧下部。 |
线路系统中的线束布线视图 |
|
|
P430 |
位于后厢门右下侧。左A支柱。 |
线路系统中的线束布线视图 |
|
|
P50O |
右A支柱。 |
线路系统中的线束布线视图 |
|
|
P60O |
左B支柱 |
线路系统中的线束布线视图 |
|
|
P70O |
右B支柱。 |
线路系统中的线束布线视图 |
|
|
P80O |
后厢门右下侧。 |
线路系统中的线束布线视图 |
|
|
P932 |
IP(仪表板)线束,位于转向柱右侧,距C242(中央操纵台)引出线约10厘米(4英寸)。 |
线路系统中的线束布线视图 |
|
|
S202 |
IP(仪表板)线束,位于转向柱左侧,距仪表组件引出线约20厘米(8英寸)。 |
|
|
|
S211 |
IP(仪表板)线束,距鼓风机马达控制模块引出线约4厘米(2英寸)。 |
|
|
|
S230 |
IP(仪表板)线束,位于仪表(IP)舱后部,距门锁继电器引出线约13厘米(5英寸)。 |
|
|
|
S269 |
仪表板(IP)线束,位于转向柱左侧,距前大灯开关引出线约4厘米(2英寸)。 |
|
|
|
S283 |
车身线束,位于右外侧地台板上,右车门扬声器下部,距C351(右前车门)引出线约52厘米(20英寸)。 |
|
|
|
S314 |
车身线束,地台板中心,通道左侧,距串联接头C311(驾驶员电动座椅)引出线约31厘米(12英寸)。 |
|
|
|
S315 |
车身线束,位于行李箱内靠近右侧,距右收音机扬声器引出线约4厘米(2英寸)。 |
|
|
|
S406 |
后活动车顶盖线束,位于后厢门内,距倒车灯饰件串联接头C915约68厘米(27英寸) |
_ |
_ |
|
S930 |
定位器视图 |
|
|
2、遥控门锁部件视图( 图19-3)
3、遥控门锁接头端视图
遥控门锁接收器( 图19-4)
(三)诊断信息程序
1、遥控门锁系统检查
|
步骤 |
操作 |
正常结果 |
异常结果* |
|
1 |
1.确保前大灯变光器开关位于OFF(关闭)位置。
2.将点火起动钥匙从点火钥匙锁芯中拔出。
3.关闭所有车门。
4.按一下遥控门锁发射器的LOCK(锁闭)按钮。 |
1.所有车门锁闭
2.门控灯关闭 |
·仅后厢门松开模式能用发射器操作
·门控灯始终接通。参见车内灯系统检查。 |
|
2 |
按一下遥控门锁发射器的UNLOCK(开锁)按扭。 |
1.按一下遥控门锁发射器的UNLOCK(开锁)按钮时,驾驶员座车门开锁。
2.门控灯保持启亮36-44秒。 |
·仅后厢门松开模式能用发射器操作门控灯始终接通。参见车内灯系统检查。
·遥控门锁系统有故障不能工作。 |
|
3 |
再按遥控门锁发射器上的UNLOCK(开锁)按扭,首次按压后不应超过5秒钟。 |
按一下遥控门锁传感器上的UNLOCK(开锁)按钮时,所有车门开锁。 |
·仅后厢门松开模式能用发射器操作
·遥控门锁系统有故障不能工作 |
|
4 |
按遥控门锁发射器上的ALARM(警报)按扭。 |
再按遥控门锁发射器上的ALARM(警报)按扭前,前大灯闪亮且喇叭交替鸣响约2分钟。 |
仅后厢门松开模式能用发射器操作 |
|
5 |
按遥控门锁发射器上的REARCOMPARTMENT(后厢)按钮。 |
后厢松开。 |
后厢门松开。参见后厢门松开系统检查。 |
|
6 |
务必完成如下操作,以诊断遥控开锁确认特性:
1.确保钥匙已从点火钥匙锁芯中拔出。
2.关闭所有车门。
3.按UNLOCK(开锁)按钮,同时注意观察前大灯并听喇叭声。 |
以下结果是基于当前遥控开锁确认模式:
·模式1：
中止特性。用遥控门锁发射器打开门锁时,前大灯不闪亮且喇叭不鸣响。
·模式2：按动遥控门锁发射器的UNLOCK(开锁)按钮时,喇叭鸣响。
·模式3：按压遥控门锁发射器的UNLOCK(开锁)按钮时,前大灯闪亮。
·模式4：按压遥控门锁的UNLOCK(开锁)按钮时,前大灯闪亮且喇叭鸣响。 |
RKE系统不改变定制模式 |
|
7 |
务必完成如下操作,以诊断遥控开锁确认特性:
1.确保钥匙己从点火钥匙锁芯中拔出。
2.关闭所有车门。
3.在观察前大灯并听喇叭声同时,按一次LOCK(锁闭)按钮。 |
如下结果基于当前遥控开锁确认模式:
模式1：中止特性。用遥控门锁发射器打开门锁时,前大灯不闪亮且喇叭不鸣响。
模式2：按遥控门锁发射器的LOCK(锁闭)按钮时,喇叭鸣响。
模式3：按遥控门专门发射器的LOCK(锁闭)按钮时,前大灯闪亮。
模式4：按遥控门锁发射器的LOCK(锁闭)按钮被时,前大灯闪亮且喇叭鸣响。 |
RKE系统不改变定制模式 |
| *对异常结果参见适当的症状诊断表 |
2、仅后厢门松开模式能用发射器操作
|
步骤 |
操作 |
数值 |
是 |
否 |
|
1 |
是否执行了车身控制模块(BCM)诊断系统检查? |
_ |
至步骤2 |
见诊断系统检查-车身控制系统 |
|
2 |
1.将前大灯开关拨到HEAD(前大灯)位置。
2.观察前大灯。前大灯是否启亮? |
_ |
至步骤3 |
见外部车灯系统检查 |
|
3 |
1.关闭前大灯。
2.瞬时按压喇叭开关。喇叭响了吗? |
_ |
至步骤4 |
见喇叭系统检查 |
|
4 |
1.将钥匙从点火起动开关锁芯中拔出。
2.关闭所有车门。
3.按压驾驶员座门锁开关上的锁闭(LOCK)按钮,然后再按开锁(UNLOCK)按钮,同时观察门锁。
4.按压乘客座门锁开关上的锁闭(LOCK)按钮,然后再按开锁(UNLOCK)按钮,同时观察门锁。
所有车门能否使用任一车门锁开关锁闭和开锁? |
_ |
至步骤5 |
见电动车门锁系统检查 |
|
5 |
1.更换遥控门锁接收器(RCDLR)。
2.连接车身控制模块(BCM)。
3.对所有的发射器重新编程。见发射器的编程。
4.确认钥匙己从点火钥匙锁芯中拔出。
5.关闭所有车门。
6.按一下遥控门锁发射器上的LOCK(锁闭)按钮,同时观察门锁。
7.按两下遥控门锁发射器上的UNLOCK(开锁)按钮,同时观察门锁。
8.按遥控门锁发射器上的ALARM(警报)按钮,同时观察前大灯和听喇叭是否发声。
遥控门锁系统是否能操纵门锁和警报器? |
_ |
系统正常 |
至步骤6 |
|
6 |
1.更换车身控制模块(BCM)。参见车身控制系统中车身控制模块的更换。
2.在更换车身控制模块(BCM)之后,执行安装新BCM程序。参见车身控制系统中的车身控制模块(BCM)编程/常规选装件(RPO)配置。
维修是否完成? |
_ |
步骤7 |
_ |
|
7 |
1.将点火装置拨到LOCK(锁闭)位置。
2.安装已拆卸的接头或部件。
所有维修是否已完成? |
_ |
见遥控门锁系统检查 |
|
3、遥控门锁(RKE)系统不改变定制模式
|
步骤 |
操作 |
数值 |
是 |
否 |
|
1 |
1.将前大灯开关拨到HEAD(前大灯)位置。
2.观察前大灯。前大灯是否启亮? |
_ |
至步骤2 |
见外部车灯系统检查 |
|
2 |
1.将前大灯开关拨到OFF(关闭)位置。
2.瞬时按压喇叭开关。
喇叭响了吗? |
_ |
至步骤3 |
见喇叭系统检查 |
|
3 |
是否执行了车身控制模块(BCM)诊断系统检查? |
_ |
至步骤4 |
见诊断系统检查-车身控制系统 |
|
4 |
1.将钥匙从点火起动开关锁芯中拔出。
2.关闭所有车门。
3.按一下遥控门锁发射器上的LOCK(锁闭)按钮,同时观察门锁。
4.按两下遥控门锁发射器上的UNLOCK(开锁)按钮,同时观察门锁。
遥控门锁系统是否能操纵车门锁? |
_ |
至步骤5 |
见遥控门锁系统检查 |
|
5 |
1.将遥控开锁确认设在模式4。参见遥控开锁控制的定制。
2.将遥控锁闭确认设在模式4,见遥控锁闭控制的定制。
3.按压遥控门锁发射器上的LOCK(锁闭)按钮,同时观察前大灯并听喇叭声。
4.按遥控门锁发射器上的UNLOCK(开锁)按钮,同时观察前大灯并听喇叭声。
按压遥控门锁发射器上的LOCK(锁闭)和UNLOCK(开锁)按钮后,喇叭是否发出声响,前大灯是否闪亮? |
_ |
系统正常 |
至步骤6 |
|
6 |
1.更换车身控制模块(BCM)。参见车身控制系统中车身控制模块的更换。
2.执行安装新的车身控制模块(BCM)程序。参见车身控制系统中的车身控制模块(BCM)编程/常规选装件(RPO)配置。
维修是否完成? |
_ |
至步骤7 |
_ |
|
7 |
1.将点火开关拨到LOCK(锁闭)位置。
2.重新连接所有己经拆卸的接头/部件。
所有的维修是否已完成? |
_ |
见遥控门锁系统检查 |
|
4、遥控门锁系统有故障不能工作
|
步骤 |
操作 |
数值 |
是 |
否 |
|
1 |
是否执行了车身控制模块(BCM)诊断系统检查? |
_ |
至步骤2 |
见诊断系统检查-车身控制系统 |
|
2 |
1.将钥匙从点火起动开关锁芯中拔出。
2.关闭所有车门。
3.按驾驶员座车门开关上的如下按钮,同时观察车门锁:
·LOCK(锁闭)按钮
·UNLOCK(开锁)按钮
4.按乘客座车门开关上的如下按扭,同时观察车门锁:
·LOCK(锁闭)按钮
·UNLOCK(开锁)按钮
按任一车门锁开关,能否锁闭和开锁所有车门? |
_ |
至步骤3 |
见动力车门锁系统检查 |
|
3 |
完成如下操作,使发射器重新同步:
1.按住LOCK(锁闭)按钮至少7秒钟,每次按一个发射器。
2.确认钥匙己从点火钥匙锁芯中拔出
3.关闭所有车门。
4.按一下LOCK(锁闭)按钮,同时观察车门锁。
5.按两下UNLOCK(开锁)按钮,同时观察车门锁。
6.按一下REAR COMPARTMENT(后厢)按钮,同时观察后厢门。
7.按ALARM(警报)按钮,同时观察前大灯和喇叭。
遥控门锁系统是否操纵车门锁、后厢门和警报器? |
_ |
至步骤19 |
至步骤4 |
|
4 |
1.拆卸发射器电池。
2.用数字万用表测量发射器各电池电压。
电压是否在规定数值内? |
3-3.5伏 |
至步骤5 |
至步骤12 |
|
5 |
1.重新编程计所有发射器。参见发射器的编程。
2.确认钥匙己从点火钥匙锁芯中拔出。
3.关闭所有车门。
4.按一下LOCK(锁闭)按钮,同时观察车门锁。
5.按两下UNLOCK(开锁)按钮,同时观察车门锁。
6.按一下REAR COMPARTMENT(后厢)按钮,同时观察后厢门。
7.按ALARM(警报)按钮,同时观察前大灯和喇叭。
遥控门锁系统是否操纵车门锁、后厢门和警报器? |
_ |
至步骤18 |
至步骤6 |
|
6 |
1.编程一个可操作发射器。参见发射器的编程。
2.确保钥匙以从点火钥匙锁芯中拔出。
3.关闭所有车门。
4.按一下LOCK(锁闭)按钮,同时观察车门锁。
5.按两下UNLOCK(开锁)按钮,同时观察车门锁。
6.按一下REAR COMPARTMENT(后厢)按钮,同时观察后厢门。
7.按ALARM(警报)按钮,同时观察前大灯和喇叭。
遥控门锁系统是否操纵车门锁、后厢门和警报器? |
_ |
至步骤13 |
至步骤7 |
|
7 |
音响设备是否工作? |
_ |
至步骤8 |
至步骤9 |
|
8 |
1.断开远控锁接收器(RCDLR)。
2.将测试灯连接在RCDLR线束接头端子A和C之间。
测试灯是否启亮? |
_ |
至步骤15 |
至步骤11 |
|
9 |
检查保险丝E1-2。
保险丝E1-2是否开路? |
|
至步骤10 |
至步骤14 |
|
10 |
维修电路640对搭铁短路故障。
维修是否完成? |
|
至步骤5 |
|
|
11 |
将测试灯连锁在遥控锁接收器线束接头端子。与搭铁之间。
测试灯是否启亮? |
|
至步骤16 |
至步骤17 |
|
12 |
更换发射器电池。
维修是否完成? |
|
至步骤3 |
|
|
13 |
更换功能失效的发射器。
维修是否完成? |
|
至步骤5 |
|
|
14 |
维修电路640内保险丝盒与S202的接触不良或开路。 |
|
至步骤5 |
|
|
15 |
1.检查RCDLR接头端子是否接触不良。
2.如正常,更换遥控锁接收器。参见遥控锁接收器的更换。
维修是否完成? |
|
至步骤5 |
|
|
16 |
维修电路1550中的接触不良或开路。
维修是否完成? |
|
至步骤5 |
|
|
17 |
维修电路640中的接触不良或开路。
维修是否完成? |
|
至步骤5 |
|
|
18 |
1.将点火开关拨到LOCK(锁闭)位置。
2.重新连接所有接头。
3.安装己拆卸的所有部件。
维修是否全部完成? |
|
见遥控门锁系统检查 |
|
|
19 |
确保遥控门锁系统可以工作。参见遥控门锁系统电路操作。
操作是否完成? |
|
至步骤18 |
