高級汽車綜合檢測技術實務精華

　

(二)、FORD — 福特車系：

福特車系直接點火系統，區分為兩大類：

第1類：DIS：Distributorless Ignition System(無分電盤點火系統)

◎ 點火順序與高壓線圈同〝DIS〞，僅控制電腦程式有改良。

第2類：EDIS：Electronic Distributorless Ignition System (電子無分電盤點火系統)

　

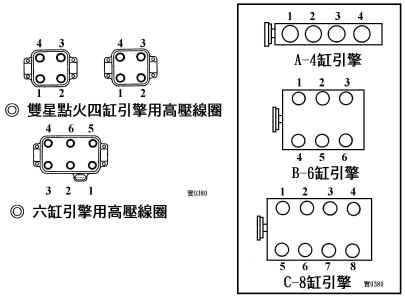

缸 數

點 火 順 序

引 擎

點 火 順 序

4

1-3-4-2(1/4；2/3)

B

DIS

V-6

1-4-2-5-3-6(1/5；3/4；2/6)

C

DIS

V-8

1-3-7-2-6-5-4-8(1/6；3/5；4/7；2/8)

D

EDIS

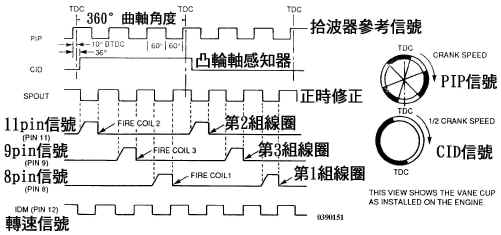

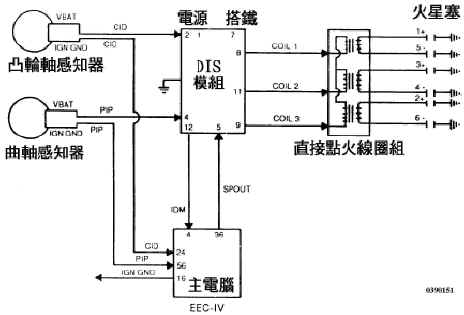

◎ 福特雙星點火 — DIS

＊ PIP：拾波器參考信號                            ＊ DPI：雙星點火保護電路信號

＊ IDM：點火線圈負極信號轉速信號      ＊ GND：搭鐵

＊ SPOUT：點火正時修正信號                 ＊ CID：汽缸位置識別信號

(凸輪感知器)

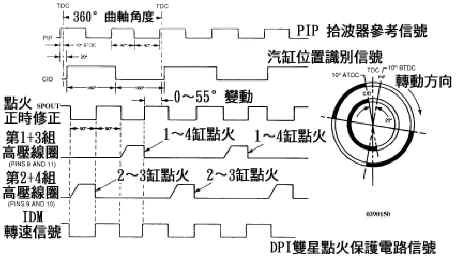

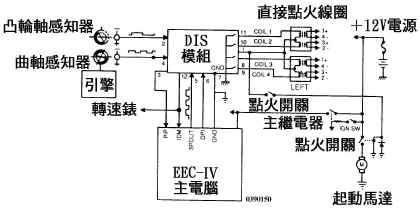

◎ 福特直接點火系統 — DIS

＊ PIP：拾波器參考信號                              ＊ DPI：雙星點火保護電路信號

＊ IDM：點火線圈負極信號轉速信號        ＊ GND：搭鐵

＊ SPOUT：點火正時修正信號                    ＊ CID：汽缸位置識別信號

(凸輪感知器)
