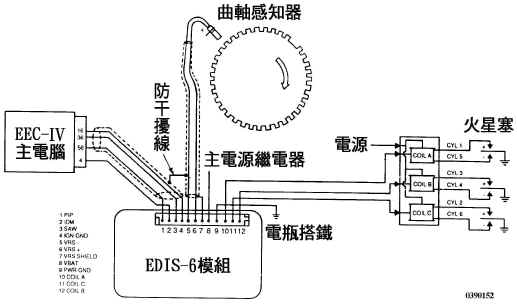

◎ 福特直接點火系統 — EDIS-6系統

1. PIP：拾波器參考信號                                    7. 防干擾線

2. IDM：點火線圈負極信號轉速信號              8. VBAT：主電源

3. SAW：點火正時修正信號                             9. 車身搭鐵

4. IGN GND：搭鐵(電腦)                                 10. 高壓線圈A控制線

5. VRS－：曲軸感知器                                    10. 高壓線圈A控制線

6. VRS＋：曲軸感知器                                    10. 高壓線圈A控制線

欲瀏覽以下圖形請先下載ACROBAT軟體(請點選ACROBAT此字串即可下載)

◎Electronic Distributorless Ignition System(EDIS)

■、福特點火控制系統分析

◎ 福特車系統採用的點火系統可區分為 9類， 分別彙整如下：

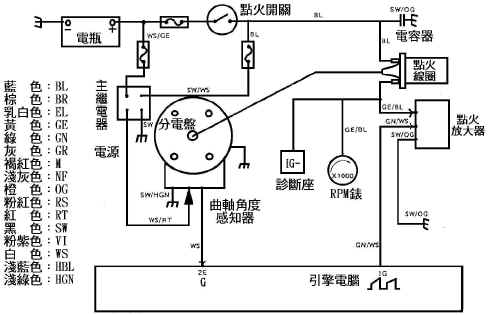

 1. 嘉年華 1.3L引擎電子點火系統

2. 嘉年華 1.6L引擎電子點火系統

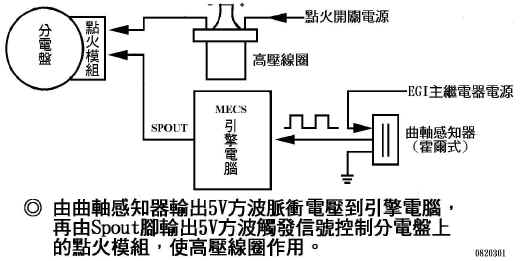

◎ 由分電盤輸出曲軸感知器 5V方波信號到引擎主電腦， 再由引擎主電腦輸出 5V方波脈衝信號控制點火模組。

3. AZTEC、LIATA、天王星、TX-5、Probe(MECS電腦)電子點火系統

4. 全壘打系列(Laser、All New Laser)電子點火系統

5. Scorpio、Sierra、Probe、Transit 2.0i(EEC-Ⅳ電腦)

◎ 採用美規 EEC-Ⅳ引擎電腦的分電盤點火系統為 TFI點火系統。

6. Mondeo(手排)、Fiesta 1.4、Escort 1.4(94年以後)點火系統

7. 福特(MECS電腦) 1.6L引擎 93年以後點火系統： (DWS)

8. 福特 ─ EDIS-四缸引擎 ─ Mondeo(自排)

9. 福特 ─ EDIS-六缸 ─ Mondeo(自排)
