高級汽車綜合檢測技術實務精華

　

六、波形分析

(一)、點火系統波形分析

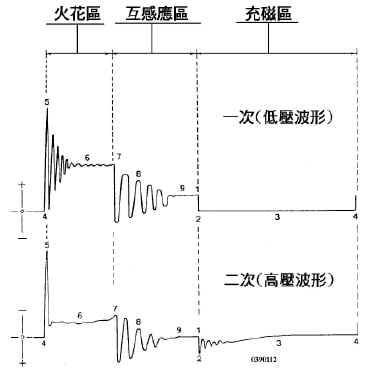

 1.白金式點火系統 — 標準波形。

　

應用公式:
                        1              閉角 X 缸數 (電錶檔位)
◎ 公式1 : ─── X ──────────── X1000 = ms(千分秒)
                       HZ                           360°
                       1
◎ 公式2 : ─── X 百分比 % X 1000 = ms (千分秒)
                      HZ

　

◎ 波形解析：(一次波形)

[1]. 白金閉合 ─ 閉角開始。

[2]. 開始充磁 ─ 電流流入一次線圈；二次線圈被一次線圈磁力線感應，產生振盪磁阻。

[3]. 充磁飽和 ─ 一次線圈持續通電；二次線圈被一次線圈磁力線感 應，此時，二次線圈完全克服磁阻，完成充磁。

[4]. 白金打開 ─ 切斷一次線圈電源搭鐵迴路。

[5]. 釋放充磁 ─ 二次線圈克服高壓線、分火頭間隙、火星塞間隙，將充磁能量釋放(即在火星塞產生跳火)；在一次線圈被二次線圈的磁力線感應，產生振盪磁阻。

[6]. 持續放磁 ─ 因一次線圈與二次線圈互感應之電壓仍能克服火星塞間隙，使二次迴路繼續導通。

[7]. 磁滯振盪 ─ 一次線圈與二次線圈互感應之電壓已無法克服火星塞間隙，因而由電容器來吸收磁能。

[8]. 磁能釋放 ─ 由電容器，將點火線圈之磁能吸收，為克服電容阻 抗，而產生磁滯振盪。

[9]. 電容飽和 ─ 克服電容阻抗。
