肆、基本檢測要點十大流程分析:─ 知難行易

4、NISSAN-NCVT、SUBARU-ECVT及HONDA-CVT 無段變速液壓與機械系統檢測:

■NCVT與ECVT檢修:

●日產-NCVT與速霸陸-ECVT所採用的變速箱,只是電腦系統不 相同,而液壓系統及機械部份相同。

◎NCVT與ECVT變速箱剖面圖:

◎NCVT與ECVT無段變速箱失速測試:

(1). 將引擎轉速達正常工作溫度,並檢查油質及油面正常。

(2). 拉起手剎車,並踩住剎車踏板。

(3). 檔位置於D檔,然後將油門踩到底,並觀察此時引擎的轉數。 (踩下油門的時間不要超過5秒)。

─NISSAN-NCVT-MARCH車型失速RPM規格:1700∼2300RPM。

─SUBARU-ECVT-Justy車型失速RPM規格:2000∼2600RPM。

※如果失速RPM不在標準規格內,則可依以下方法處理:

●NISSAN-NCVT-可將變速箱電腦9#腳先剪掉。

●SUBARU-ECVT-可將變速箱電腦17#腳先剪掉。 再做一次失速測試,如果恢復正常規格即可。 如果仍然過高的RPM,則表示變速箱機械部份打滑,如果仍然過 低的RPM,則表示副軸離合器咬住。

◎NCVT與ECVT油壓測試:

(1). 如右圖接上油壓錶。

(2). 拆開〝管壓力電磁閥〞線頭, 然後發動引擎,保持檔位在 〝N〞檔,怠速運轉。

(3). 管壓力應在334psi(2305kpa)。

(4). 如果不在此規格,則必須調整 管壓力調整螺絲。

※每放鬆一圈油壓會升高14psi。

5. 本田(HONDA)-CVT電腦控制系統自我診斷

◎該系統自動變速箱由一個獨立的電腦來控制,故障碼可由 儀錶板上的〝D〞檔指示燈來讀取閃碼。

■故障碼讀取與引擎相同一個診斷座跨接即可。

■診斷座

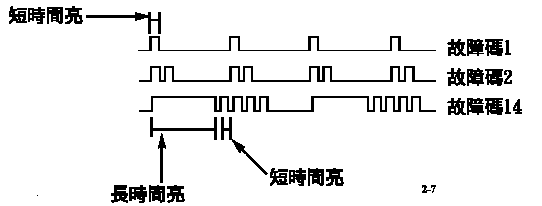

■〝D〞檔指示燈,閃碼判讀圖示:



■故障碼的清除與引擎系統相同, 只要拆下引擎室中主保險絲盒內 的〝BACK-UP〞保險絲10秒以 上再裝回即可

※該型自動變速箱在拆過電腦或電 瓶後必須作學習設定,請參考後 節說明。

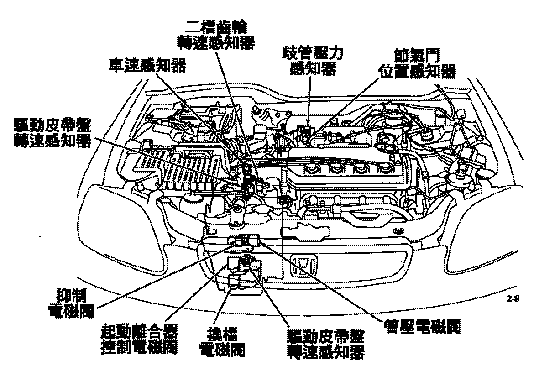

■HONDA-CIVIC-採用-CVT引擎元件位置圖

未完待續..... 請按下一頁繼續
