肆、基本檢測要點十大流程分析：─ 知難行易
■RODEO ─ 採用OBD-Ⅱ診斷座安全氣囊故障碼讀取：
◎RODE ─ OBD-Ⅱ診斷座安全氣囊系統故障碼讀取步：
(1) 將點火開關KEY-OFF。

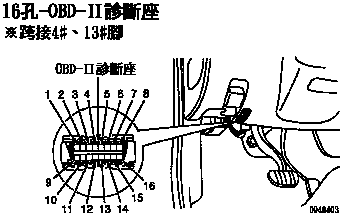

(2) 利用跨線將OBD-Ⅱ4#、13#跨接。
(3) 將點火開關KEY-ON，此時由儀錶板安全氣囊〝AIR BAG〞或〝 SRS〞燈閃爍故障碼，會先閃12號碼，表示診斷開始。
◎ ISUZU ─ 安全氣囊故障碼對照表：
| 故障碼 | 內 容 | 故障碼 | 內 容 |
| 15 | 乘客側氣囊線路電阻太高 | 26 | 駕駛側氣囊線路斷線 |
| 16 | 乘客側氣囊線路電阻太低 | 31 | 電源電壓太高(1.4V以上) |
| 17 | 乘客側氣囊線路電阻斷線 | 32 | 電源電壓太低(11V以上) |
| 18 | 乘客側氣囊線路電阻搭鐵 | 37 | 乘客側氣囊壓力開關線路不良 |
| 19 | 乘客側氣囊線路電阻短路到電源 | 38 | 乘客側氣囊壓力開關短路 |
| 21 | 駕駛側氣囊線路電阻太高 | 51 | 車輛有碰撞過記憶 |
| 22 | 駕駛側氣囊線路電阻太低 | 53 | 安全氣囊控制線路不良 |
| 24 | 駕駛側氣囊線路電阻搭鐵 | 61 | 警示燈線路不良 |
| 25 | 駕駛側氣囊線路電阻短路到電源 | 71 | 安全氣囊電腦不良 |
■安全氣囊故碼清除步驟：
1. 將點火開關KEY-ON等待約20秒。
2. 如右圖在5秒內，跨接再取開，跨線5次即可。
3. 當故障碼顯示12表示系統正常。
