高級汽車綜合檢測技術實務精華 |
肆、基本檢測要點十大流程分析:─ 知難行易
續、冷氣空調檢測要點:
■汽車冷氣系統基本原理
一、冷氣系統迴路:
一般而言汽車空調系統可區分為冷媒循環系統、冷氣基本電路系統及空調控制系統和暖氣控制四大部份。
1.冷媒循環系統又可區分為兩種:

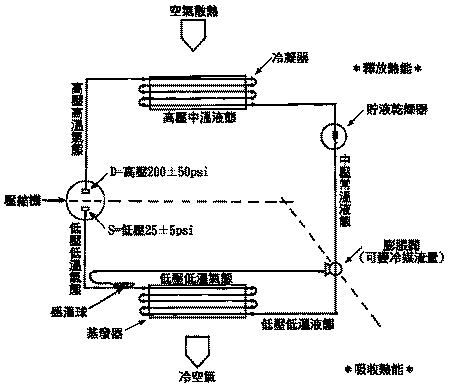

A.貯液器乾燥器型

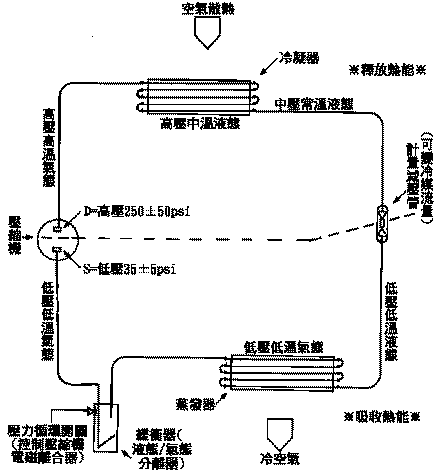

B.直接緩衝器型
◎貯液器型與緩衝器型之比較
項 次 | 比 較 | 貯液器型 | 緩衝器型 |
1 | 系統工作壓力 | 相同 | 相同 |
2 | 降溫所須時間 | 較長 | 較短 |
3 | 冷氣不動作後高低壓側均壓時間 | 10∼20分 | 30∼60秒 |
4 | 冷媒循環管路噪音 | 較小 | 較大 |
5 | 冷度控制方法(電路控制法) | 冷度開關 | 壓力循環開關 |
6 | 冷度控制方法(機械控制) | 膨脹閥 | POA閥 |
◎壓力循環開關:
當緩衝器壓力高於46psi±5psi或低於20psi±5psi時, 即切斷壓縮機電磁閥電壓,當系統壓力回到25psi±5psi恢復壓縮機動作。

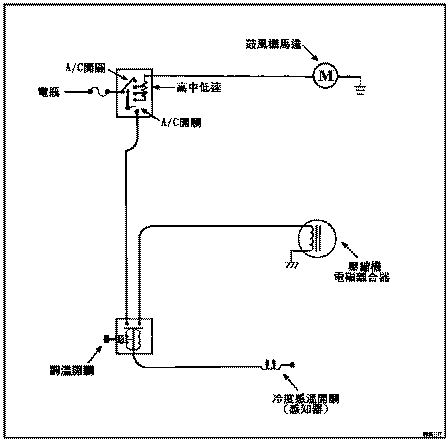

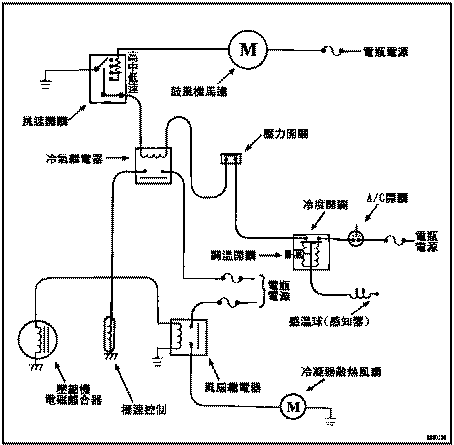

2. 冷氣基本電路系統:
包括:(1) 壓縮機電磁離合器,(2) 蒸發器鼓風機控制,(3) 冷度開關 (調溫開關),(4) 冷擬器散熱風扇控制,(5) 負荷提速控制,(6) 電腦 空調控制,(7) 空氣流量控制。主要基本控制電路又區分為:
A. 電源控制
B.搭鐵控制
※ 電腦空調控制系統各種車係採用的控制線路,均有所差異。因基本 控制線路均相似。
二、冷氣空調控制閥之系統分類
1. TXV-膨脹閥(Thermal Expansion Valve)

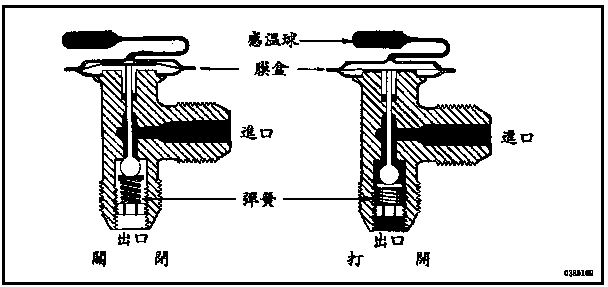

TXV-膨脹閥圖解

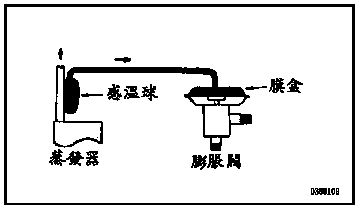

◎ 感溫球固定在蒸發器出口端感測溫度。
◎ 感溫球內充填有二氧化碳或冷媒等材料,利用熱脹冷縮去控制,調 節冷媒進入蒸發器內的量。
◎ TXV-膨脹閥又分為內部均壓式及外部均壓式兩種。
◎ TXV-膨脹閥型式:

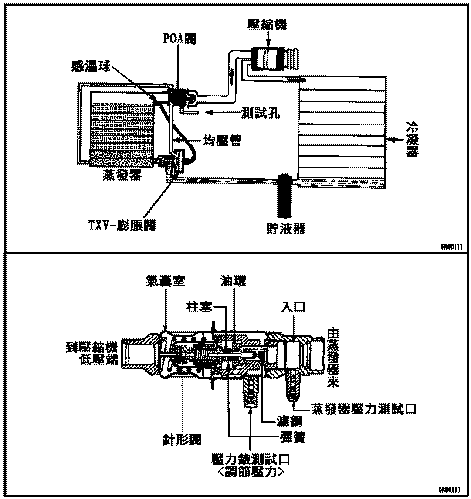

2. POA ─ 絕對導流動作閥(Pilot Operated Absolute)
POA閥係採用絕對壓力比較觀念設計冷媒流量控制法,亦即將氣囊室內設計在當週邊壓力低於 28.5psi時,即發生膨脹動作如此可維持系統壓力28.5psi,防止結冰現象。正常 POA閥在「壓力錶測試口處 ─ 調節壓力」應在系統運轉時維持在 29psi± 5psi。
◎ TXV-膨脹閥調整與測試

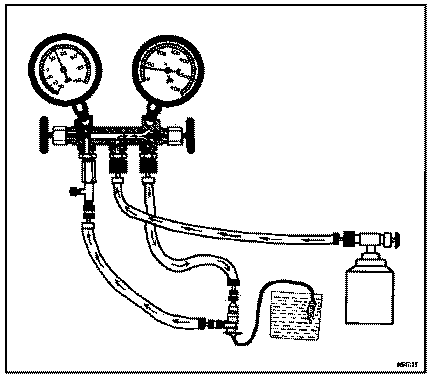

(1). 依上圖接上工作錶,並將冷媒工作閥打開,以保高壓錶壓力在 70 psi。
(2). 加溫器加熱到 32℉時,低壓錶壓力值應在 20∼24psi。
(3). 繼續加熱到 125℉時,低壓錶壓力值應在 43∼55psi。
(4). 若未依上述狀況則應調整 TXV-膨脹閥出口端內的調整螺絲。
◎ POA閥 ─ 測試

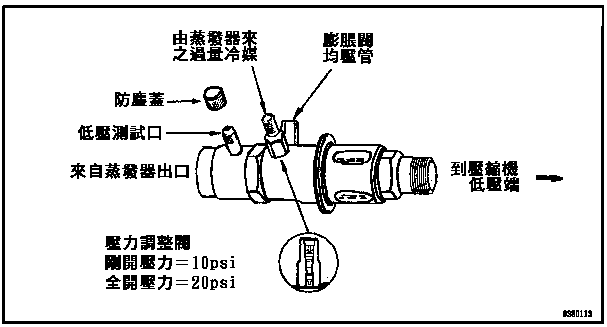

POA閥接頭說明
(1) 連接冷氣工作壓力錶到[低壓測試口],及高壓測試口。
(2) 發動引擎並加速到 1200∼1500RPM,並打開冷氣(A/C)開關,同時 將冷度設定在 MAX最強位置。此時觀察冷氣工作壓力錶系統高低壓 側壓力。
(3) 如果低壓側壓力低於 30psi,但出風口(蒸發器)送出的風是暖暖的, 此時目視冷氣系統各機件及軟管是否有洩漏,或沒有發現洩漏跡象 ,則表示 TXV膨脹閥不良。
(4) 如果低壓側壓力高於 30psi,此時暫時拆開蒸發器鼓風機馬達電源, 觀察一分鐘,若低壓側壓力保持在 30psi或有更高現象,表示 POA 閥不良。
(5) 如果低壓側壓力維持在 29psi,而出風口(蒸發器)送出的空氣冷度正 常,但高壓側壓力在 300psi;而有時低壓側壓力會超過 30psi則可能 TXV閥或乾燥器不良。
未完待續........請按下一頁繼續
