B3ED0GK1 - 307

CONTRÔLE PRESSSION D'ASSISTANCE DE DIRECTION

1 - OUTILLAGE SPÉCIAL

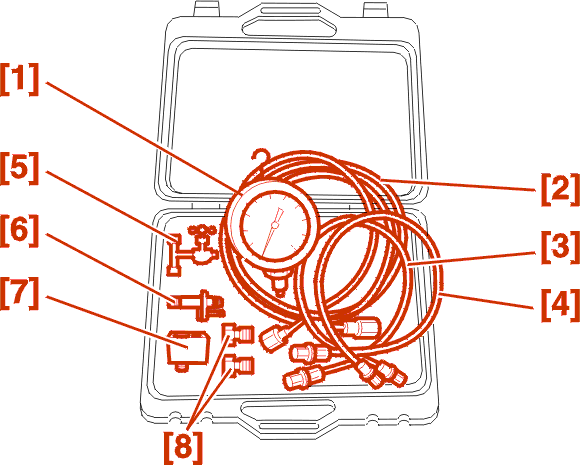

Coffret (-).0710-ZY comprenant :

• [1] manomètre (-).0710-A
• [2] flexible(s) de contrôle(s) de manomètre à robinet (-).0710-B1
• [3] flexibles de contrôles de flexible haute pression à robinet (-).0710-B2
• [4] flexibles de contrôles de pompe haute pression à robinet (-).0710-B3
• [5] robinet trois voies (-).0710-C
• [6] raccord (-).0710-J
• [7] raccord (-).0710-K
• [8] bouchons de contrôle étanchéité valve (-).0710-H

2 - PRÉCAUTIONS À PRENDRE

ATTENTION : intervenir avec soin afin d'éviter l'entrée des particules polluantes .

NOTA : le fonctionnement correct du dispositif exige une propreté parfaite du liquide et des organes hydrauliques .

Vérifier : L'état des canalisations et des raccords .

La tension de la courroie .

3 - MISE EN OEUVRE DES OUTILLAGES

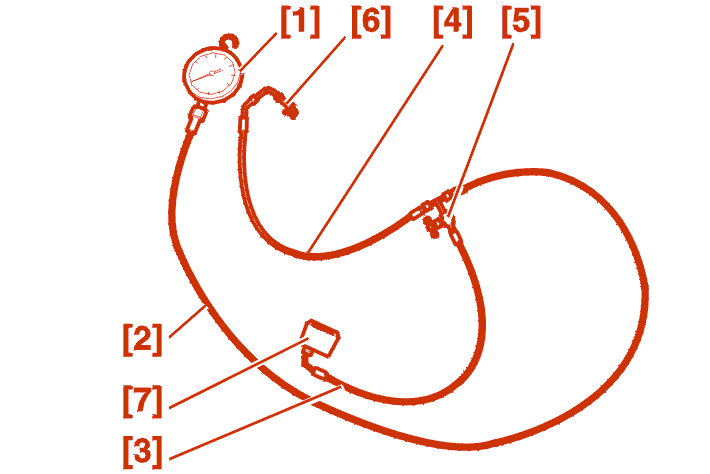

Préparer l'ensemble de contrôle [1], [2], [3], [4], [5], [6], [7] .

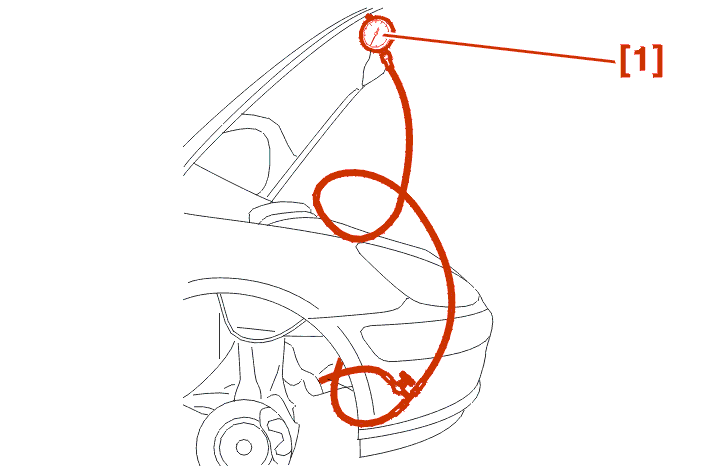

Accrocher l'outil [1] .

Déposer :

• la roue avant droite
• le pare-boue avant droit
• LE RÉSERVOIR DE LAVE-GLACE

4 - OPÉRATIONS PRÉLIMINAIRES

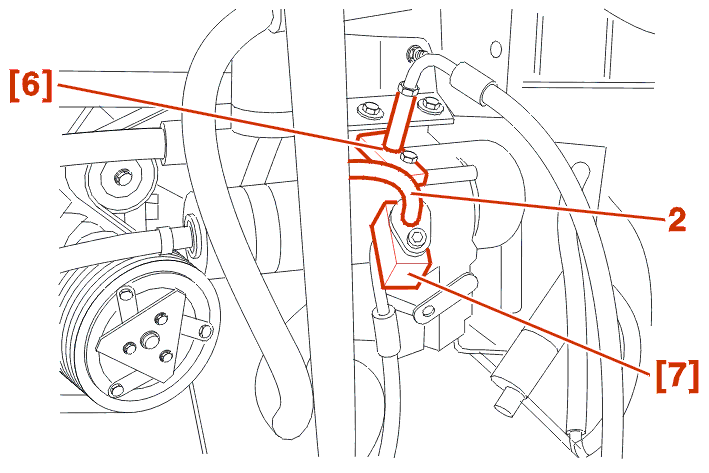

Écarter le tuyau haute pression (2) .

Visser le raccord [6] sur le groupe électropompe de direction assistée .

Visser le raccord [7] sur le tuyau (2) .

Serrer tous les raccords .

Remplir le réservoir d'assistance de direction 10 mm au-dessus du repère maxi .

Ouvrir le robinet [5] .

Démarrer le moteur (5 seconde(s)) .

Arrêter le moteur .

Contrôler :

• le niveau
• l'absence de fuites

Démarrer le moteur .

REMPLIR ET PURGER LE CIRCUIT HYDRAULIQUE AVEC DE LA NOUVELLE HUILE .

5 - CONTRÔLE DE LA PRESSION

Démarrer le moteur .

Fermer le robinet [5] pendant 7 secondes .

Au ralenti accéléré (1200 à 1500 tr/mn), la pression doit être :

• 100 ± 5 bars pour les groupes électropompes NORMALPOWER
• 110 ± 5 bars pour les groupes électropompes HIGHPOWER

Remplacer le groupe électropompe de direction assistée :

• si la pression est inférieure à 95 bars pour les groupes électropompes NORMALPOWER
• si la pression est inférieure à 105 bars pour les groupes électropompes HIGHPOWER

Si la pression du groupe électropompe est correcte, contrôler l'étanchéité de la valve .

6 - CONTRÔLE DE L'ÉTANCHÉITÉ DE LA VALVE

Déposer l'écran sous le groupe motopropulseur .

Écarter l'écran thermique de direction .

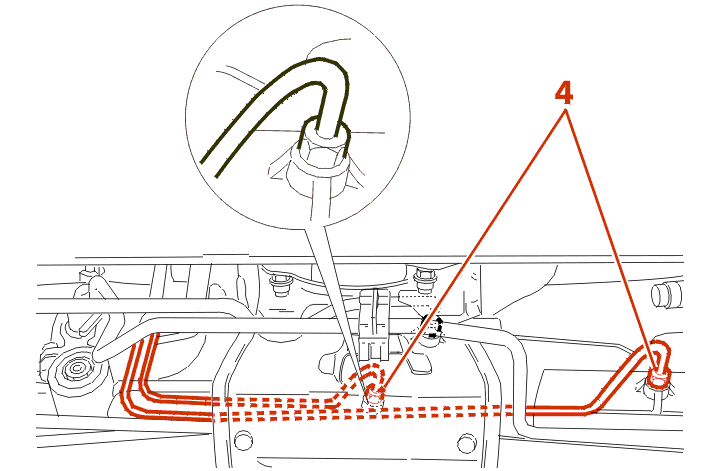

Desserrer les raccords (4) sur le vérin de direction .

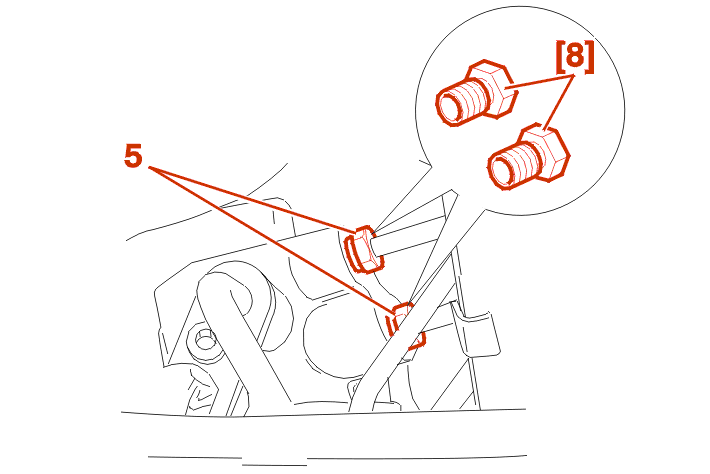

Débrancher de la valve, les deux tuyaux d'alimentation (5) du vérin, et les écarter .

Monter sur la valve les 2 bouchons [8]; Serrage à 0,8 m.daN .

Manoeuvrer lentement la direction de butée à butée pour vidanger le vérin .

Compléter le niveau d'huile .

Ouvrir le robinet [5] .

Démarrer le moteur .

Maintenir le régime moteur au ralenti accéléré .

Maintenir les roues braquées à fond d'un côté puis de l'autre .

La pression doit se réguler :

• 100 ± 5 bars pour les groupes électropompes NORMALPOWER
• 110 ± 5 bars pour les groupes électropompes HIGHPOWER

La pression est conforme :

• remplacer le mécanisme de direction

La pression est inférieure aux valeurs ci-dessus :

• remplacer la valve distributrice

Remettre le circuit en conformité .

Procéder dans l'ordre inverse des opérations de dépose .

Couples de serrage :

• raccord haute pression sur pompe : 2 m.daN
• fixation (5) tuyau d'alimentation vérin sur valve ou vérin : 0,8 m.daN

PURGER LE CIRCUIT HYDRAULIQUE .
