C5IG25F1 - 307

DÉPOSE - REPOSE MOTEUR DE TOIT OUVRANT ÉLECTRIQUE

1 - OUTILLAGE À RÉALISER

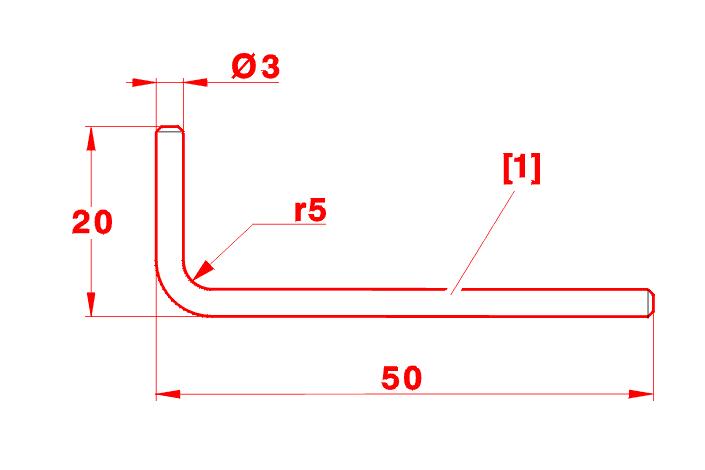

[1] 2 Piges .

2 - DÉPOSE

BERLINE 3 PORTES

DÉPOSER LES GARNITURES DE MONTANT DE BAIE .

BERLINE 5 PORTES

DÉPOSER LES GARNITURES DE MONTANT DE BAIE .

TOUS TYPES

Déposer les pare-soleil .

ATTENTION : pour un pare-soleil équipé d'un miroir avec éclairage, rajouter un passe-fil à laisser en attente pour la repose .

Déposer :

• les crochets pare-soleil
• les poignées de maintien avant
• le jonc de finition de toit ouvrant
• LA CONSOLE DE PAVILLON
• le support de console de pavillon

Toit ouvrant fermé ; DÉPOSER LE PANNEAU MOBILE DE TOIT OUVRANT .

NOTA : dans le cas d'une panne électrique, fermer le toit ouvrant à l'aide d'une clé six pans en (A) .

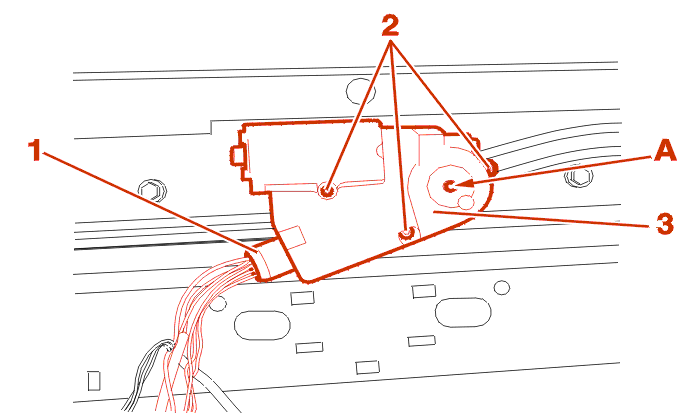

Débrancher le connecteur (1) .

Déposer :

• les fixations (2)
• le moteur (3)

3 - REPOSE

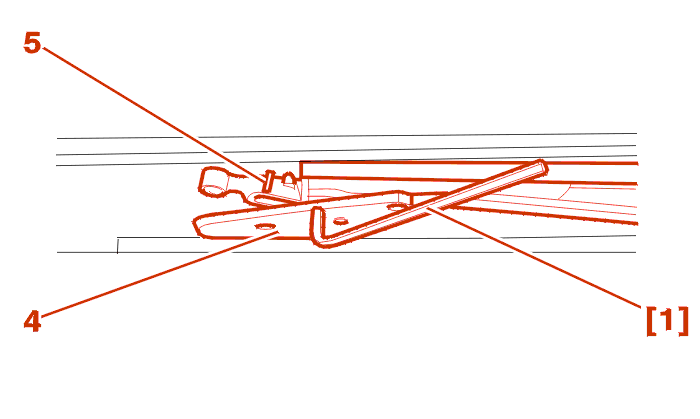

Mettre les mécanismes (4) et (5) au point zéro :

• avancer la coulisse (5) contre la butée avant
• amener le chariot (4) de façon à aligner les trous (diamètre ø 3 mm) des deux mécanismes
• figer cette position point zéro à l'aide des piges [1] ø 3 mm

IMPÉRATIF : vérifier l'accouplement du moteur sur son mécanisme .

Reposer le moteur de toit ouvrant électrique .

Retirer les piges [1] .

Serrer les fixations (2) à 0.35 m.daN .

Rebrancher le connecteur (1) .

EFFECTUER UNE INITIALISATION ET UN APPRENTISSAGE DU TOIT OUVRANT .

Effectuer plusieurs essais de fonctionnement .

Procéder dans l'ordre inverse des opérations de dépose .

Reposer :

• LE PANNEAU MOBILE
• LA CONSOLE DE PAVILLON
