AUSBAU - EINBAU INSTRUMENTENTAFEL
1 - AUSBAU
Batterie abklemmen .

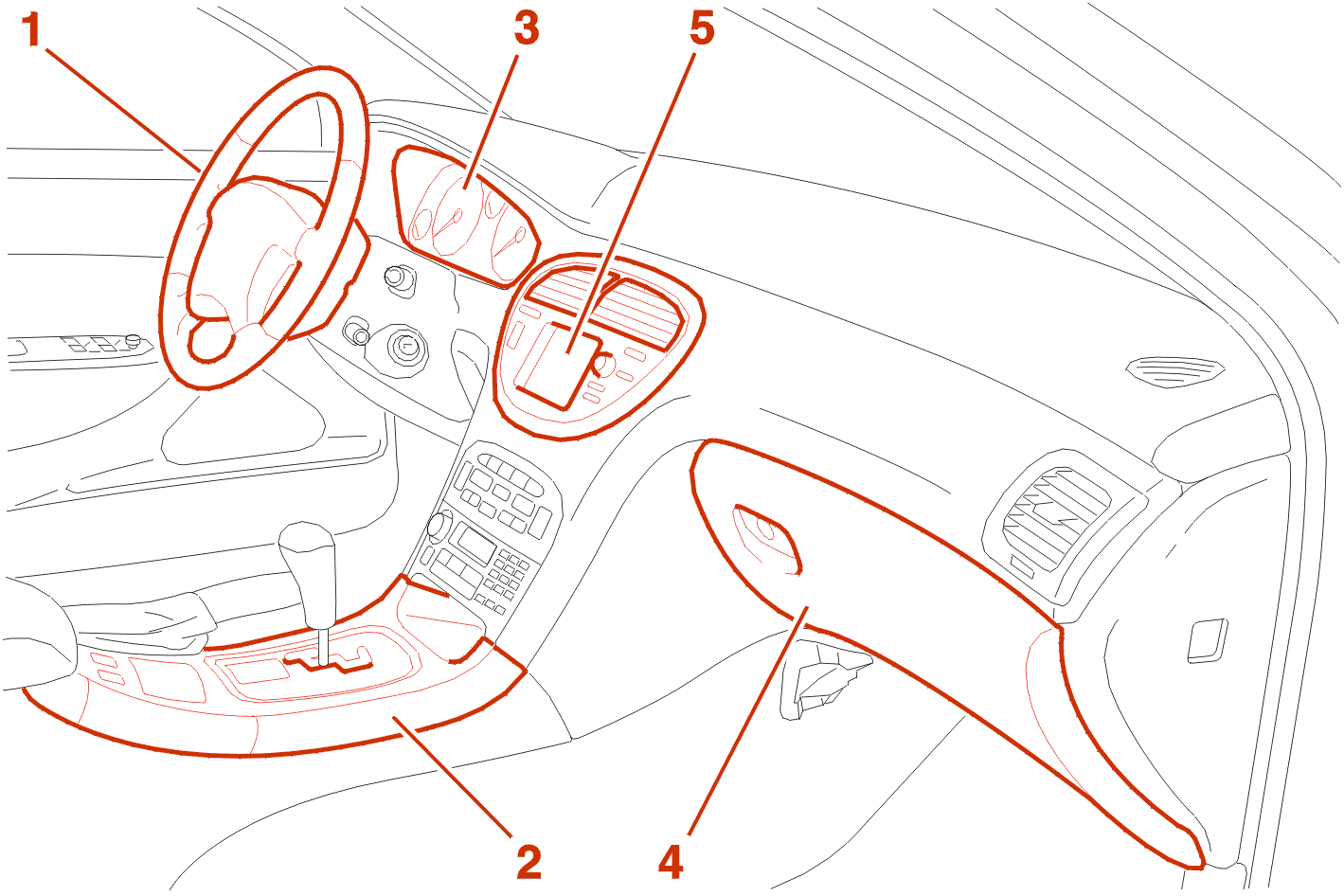

Ausbauen :
Ausbauen :

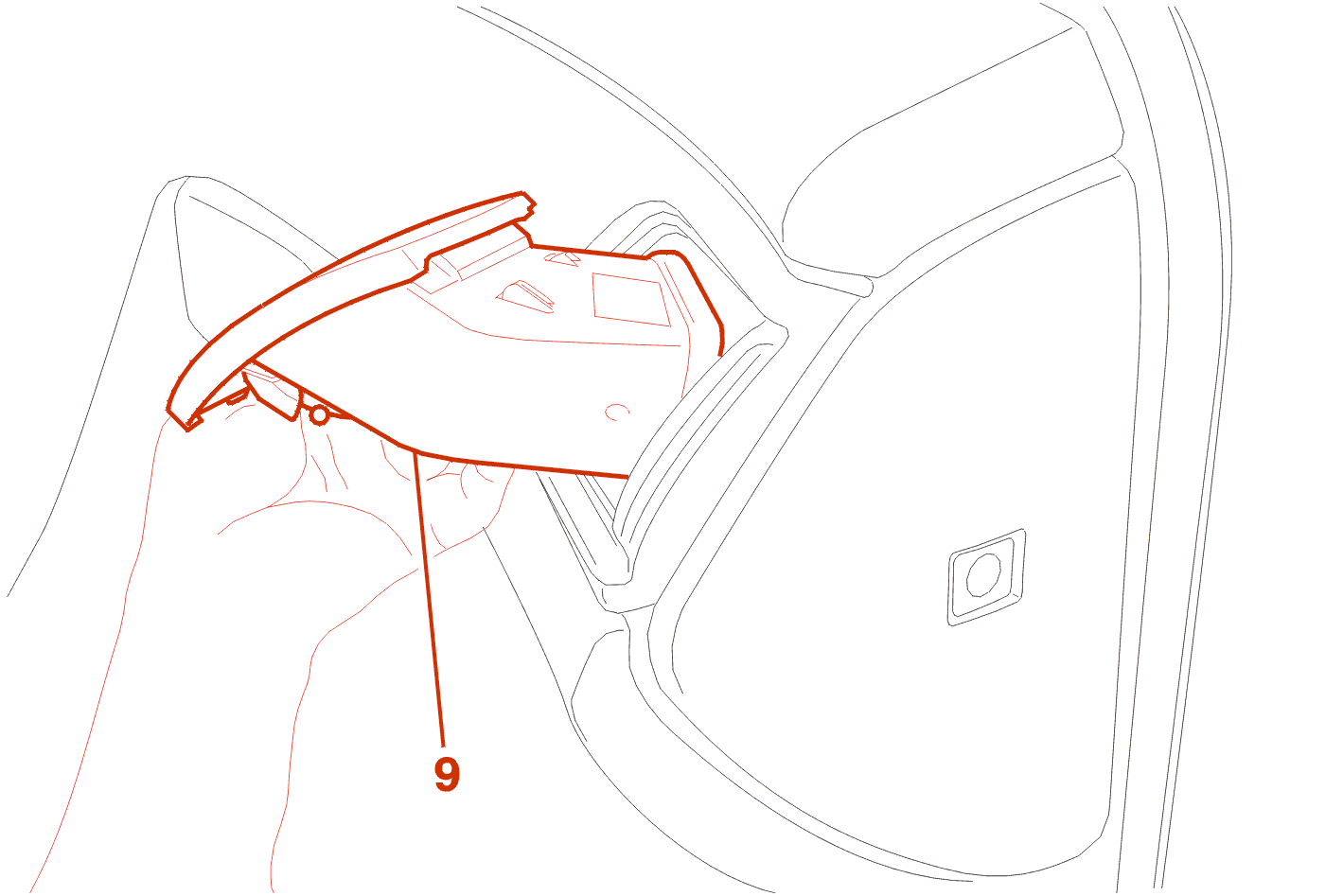

Mit einer Spatel die seitlichen Ausströmer (9) lösen .
Ausbauen : Die Luftdüsen .

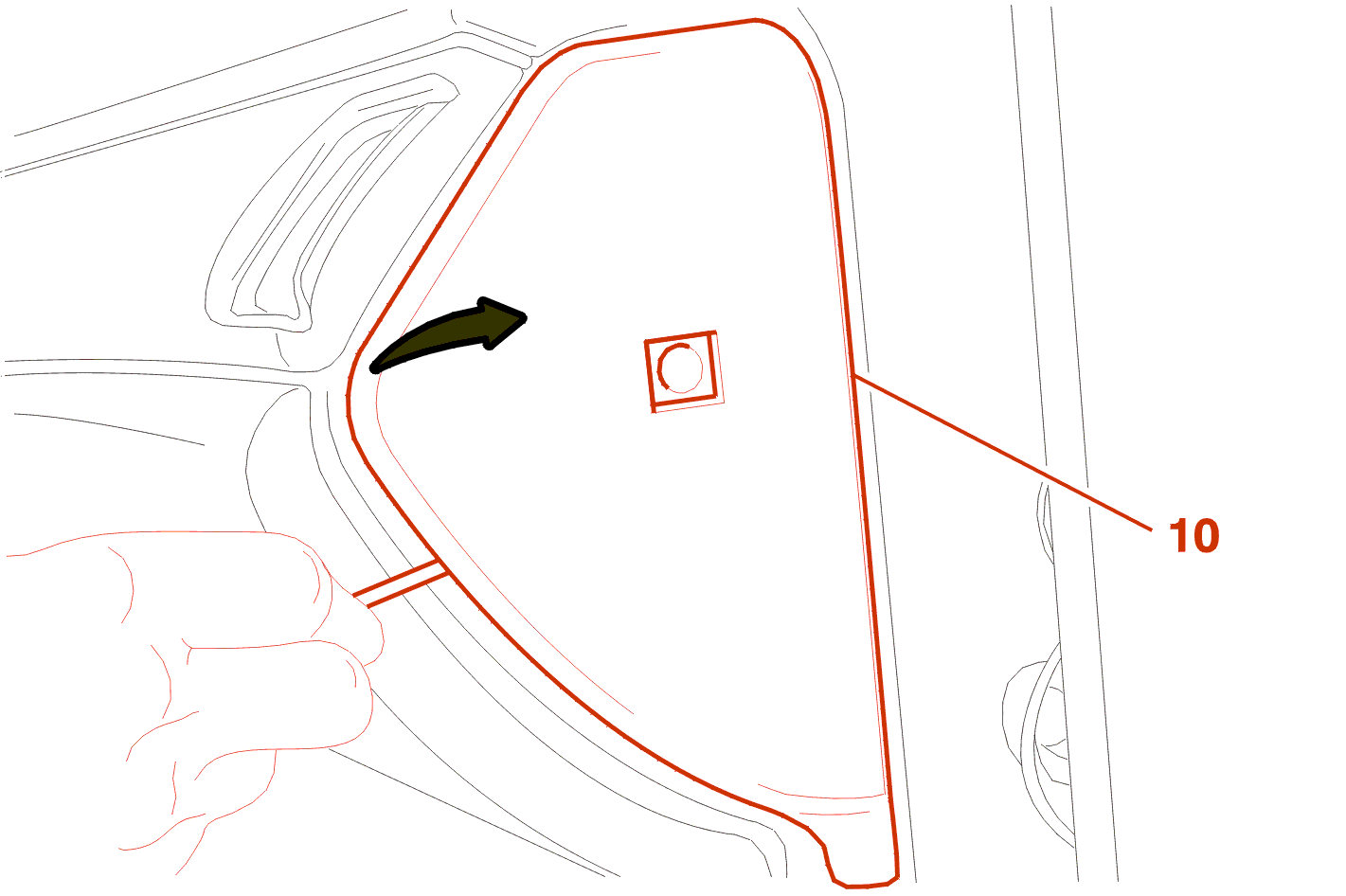

Mit einer Spatel die Blenden rechts und links (10) lösen .
1 - 1 - RECHTE SEITE

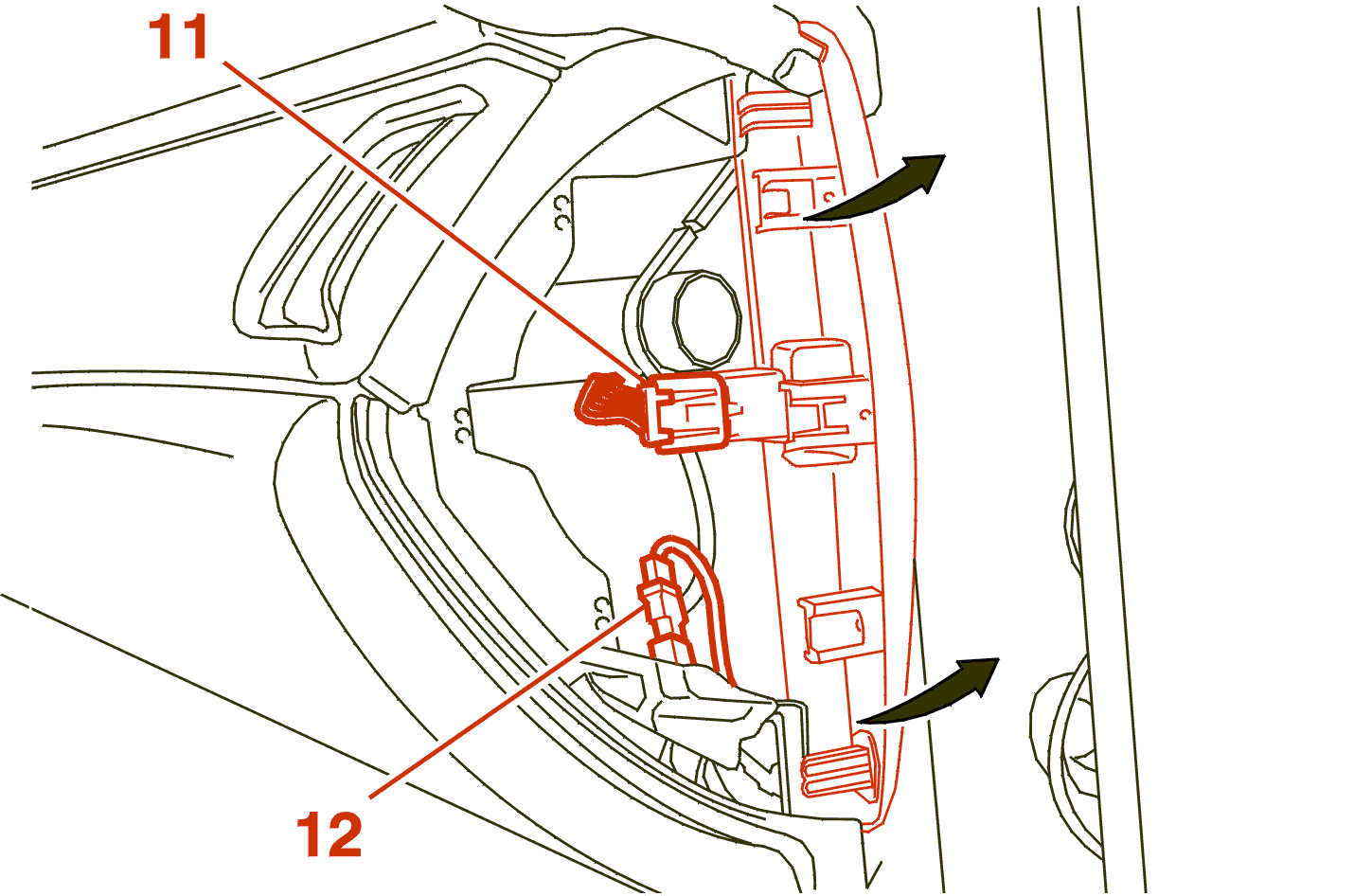

Den Stecker (11) des Deaktivierungsschalters des Beifahrerairbags abklemmen .
Stecker (12) abklemmen .

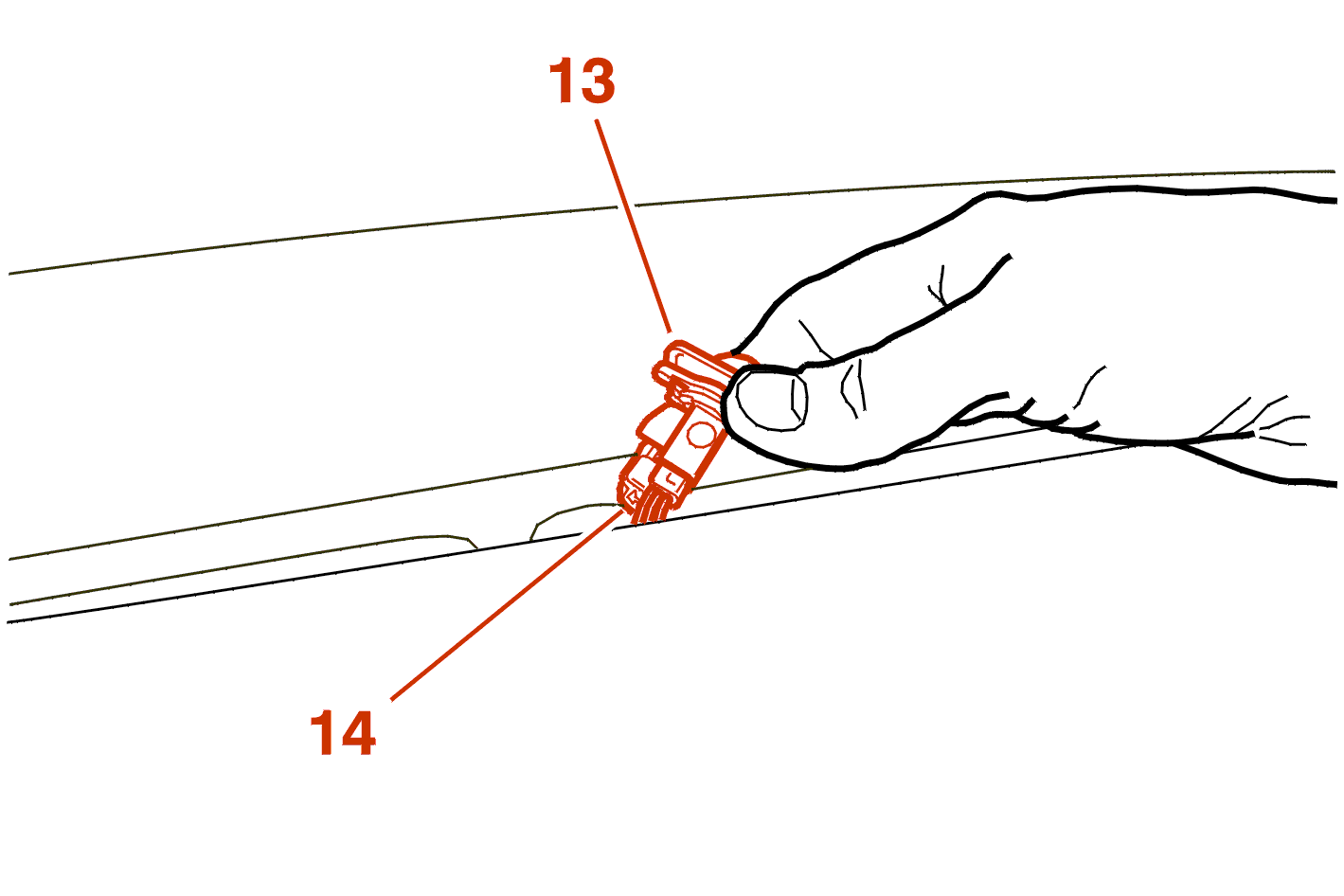

Mit einem Schraubendreher den Fühler (13) lösen .
Stecker (14) der Sonde abklemmen .
Fühler (13) ausbauen .

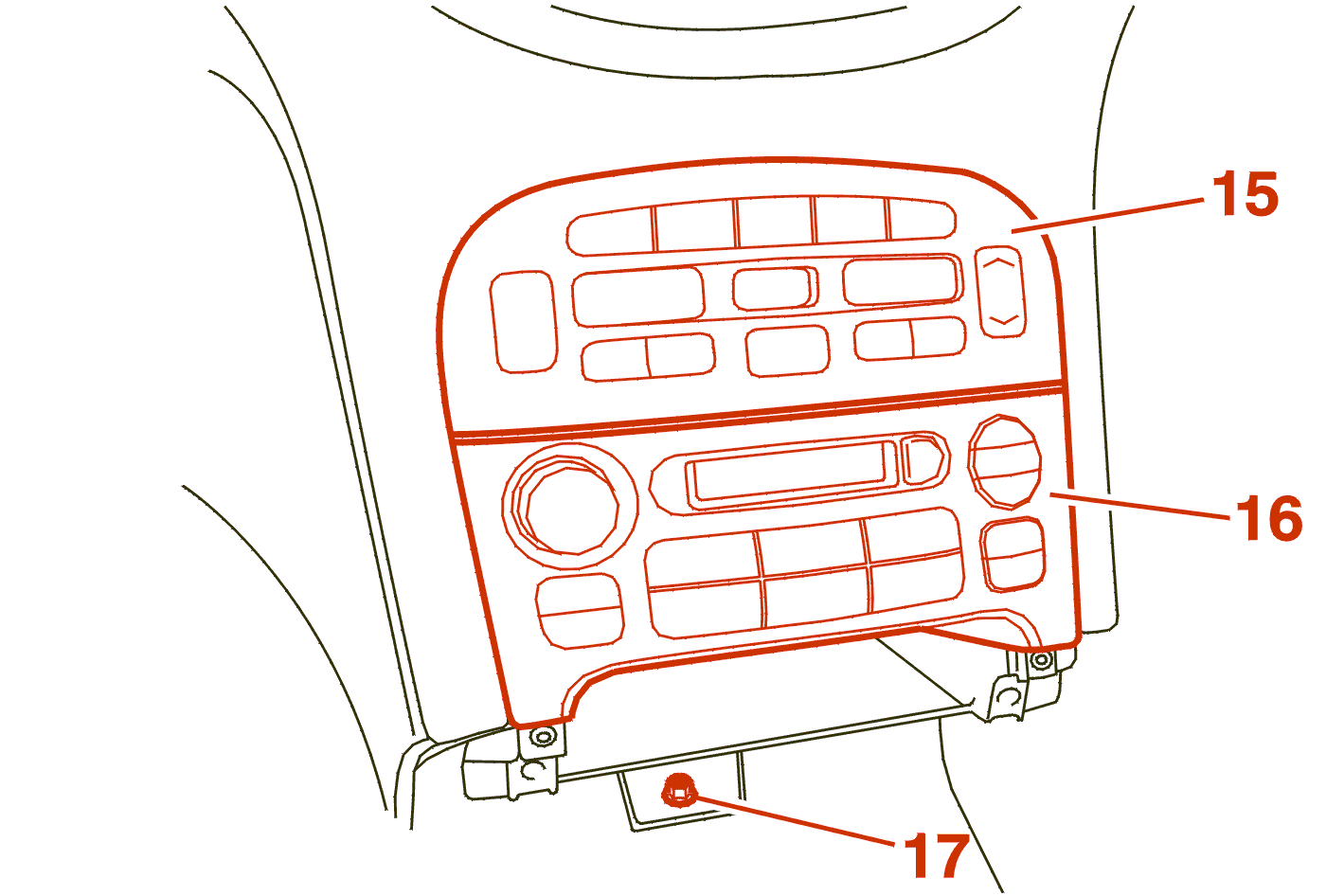

Ausbauen :

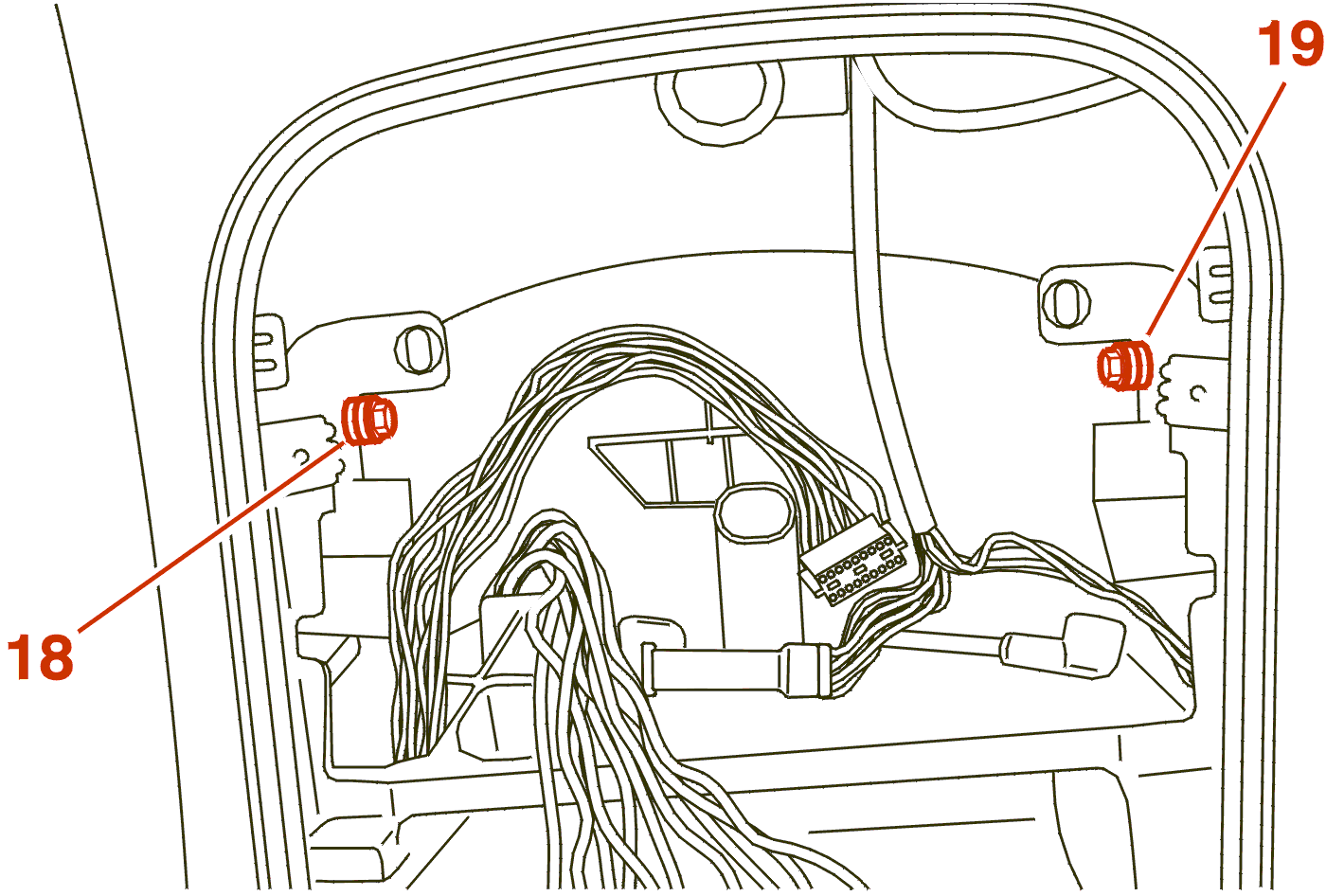

Die Befestigungen (18), (19) am Heiz - / Klimagerät ausbauen .

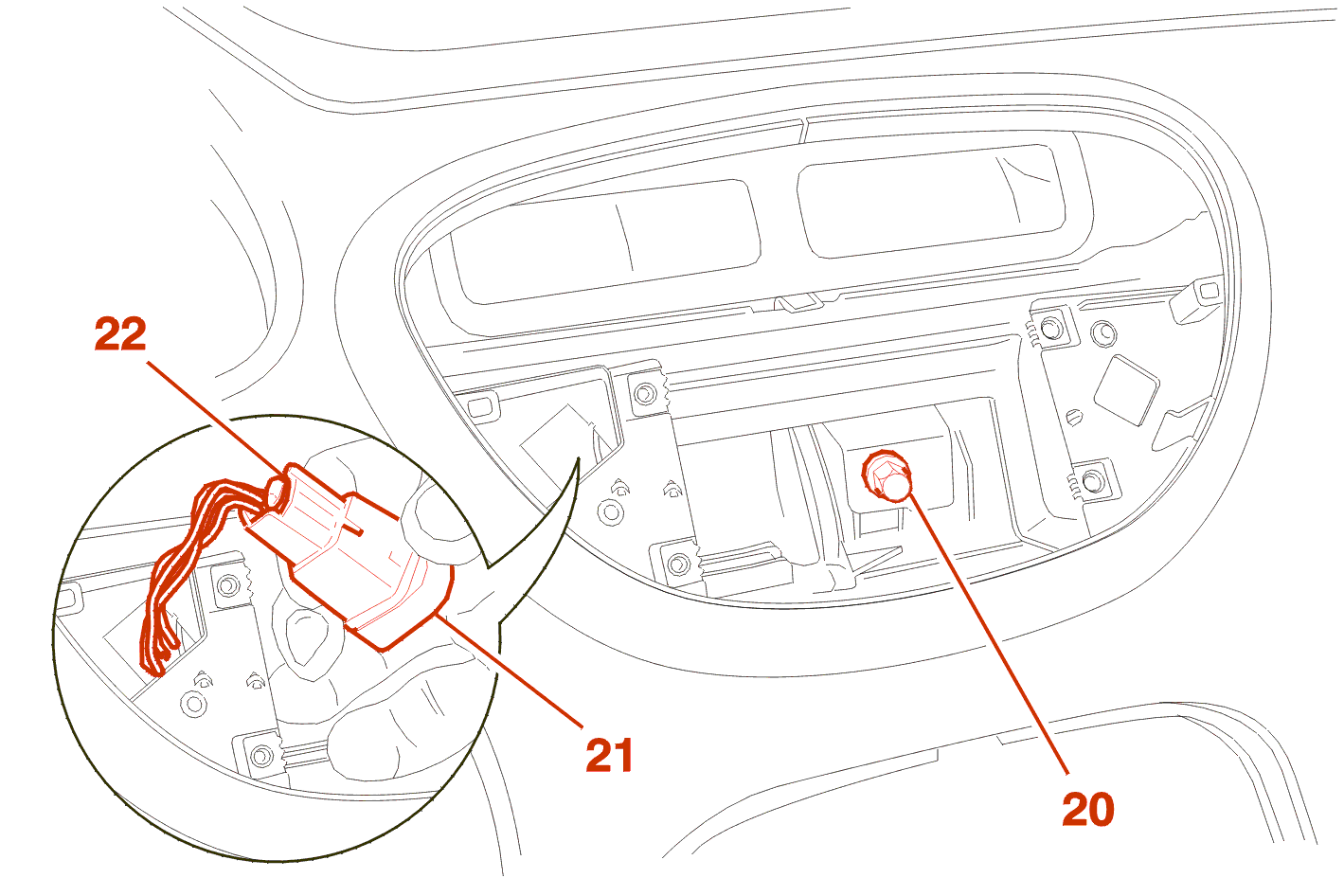

Die mittlere Befestigung (20) ausbauen .
Den Warnblinkschalter (21) lösen .
Stecker (22) abklemmen .
Den Warnblinkschalter (21) ausbauen .
1 - 2 - IM MOTORRAUM
Windlaufgitter ausbauen .
Die Befestigungen (23) des Lenksäulenträgers ausbauen .
1 - 3 - FAHRERSEITE - BEIFAHRERSEITE

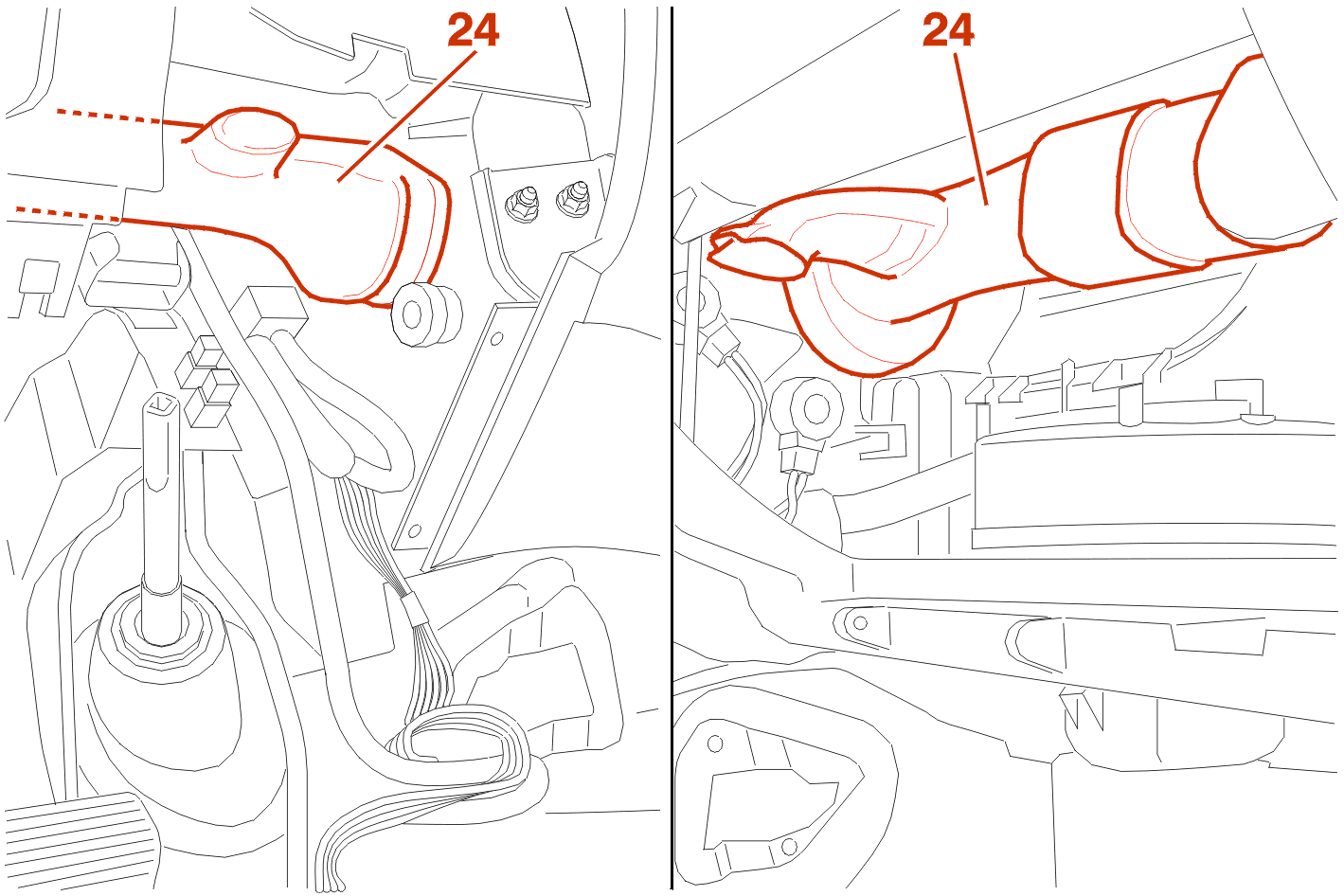

Die Luftkanäle rechts und links (24) ausbauen .

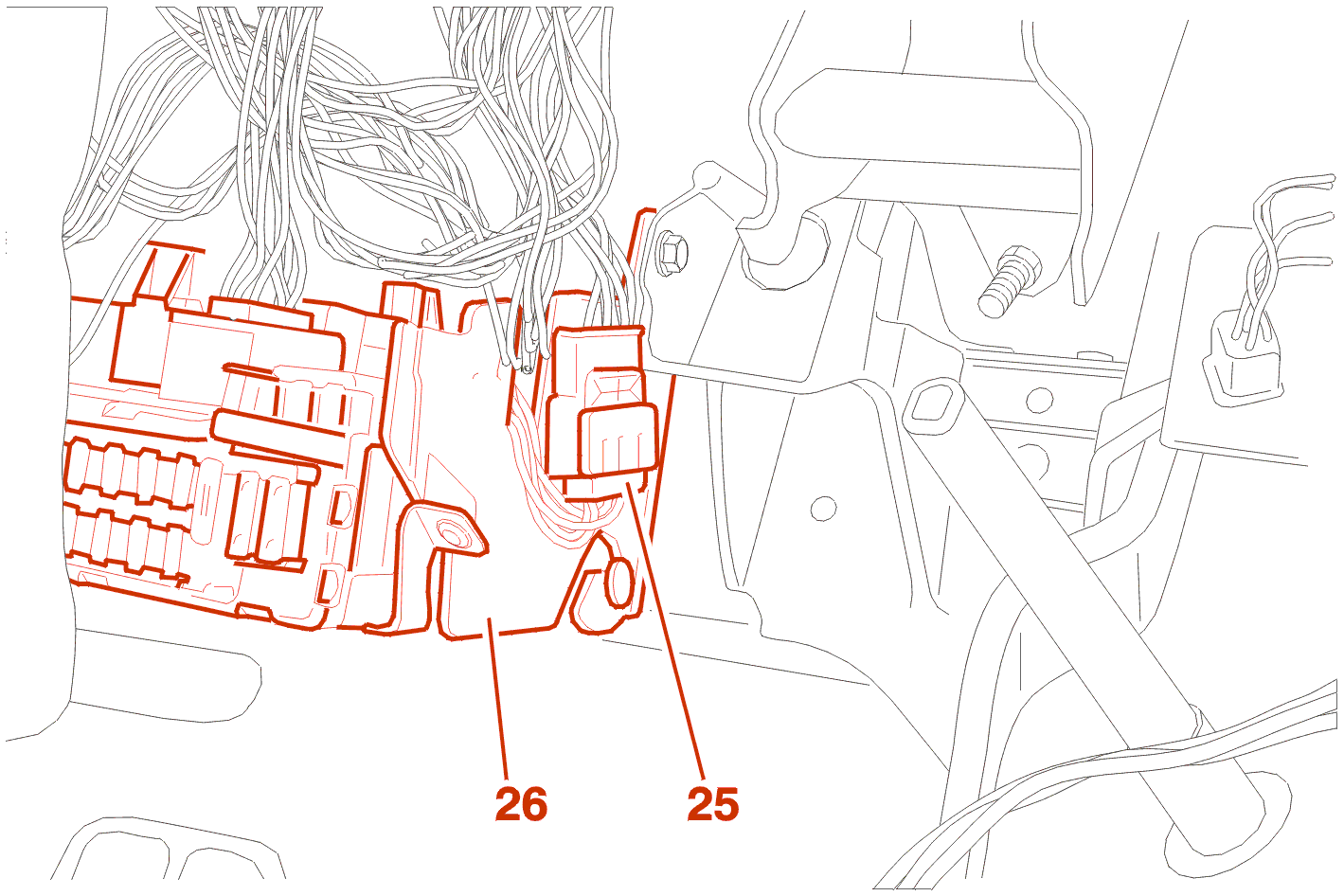

Den Stecker (25) der Zentralelektrik (26) lösen .
Stecker (25) abklemmen .

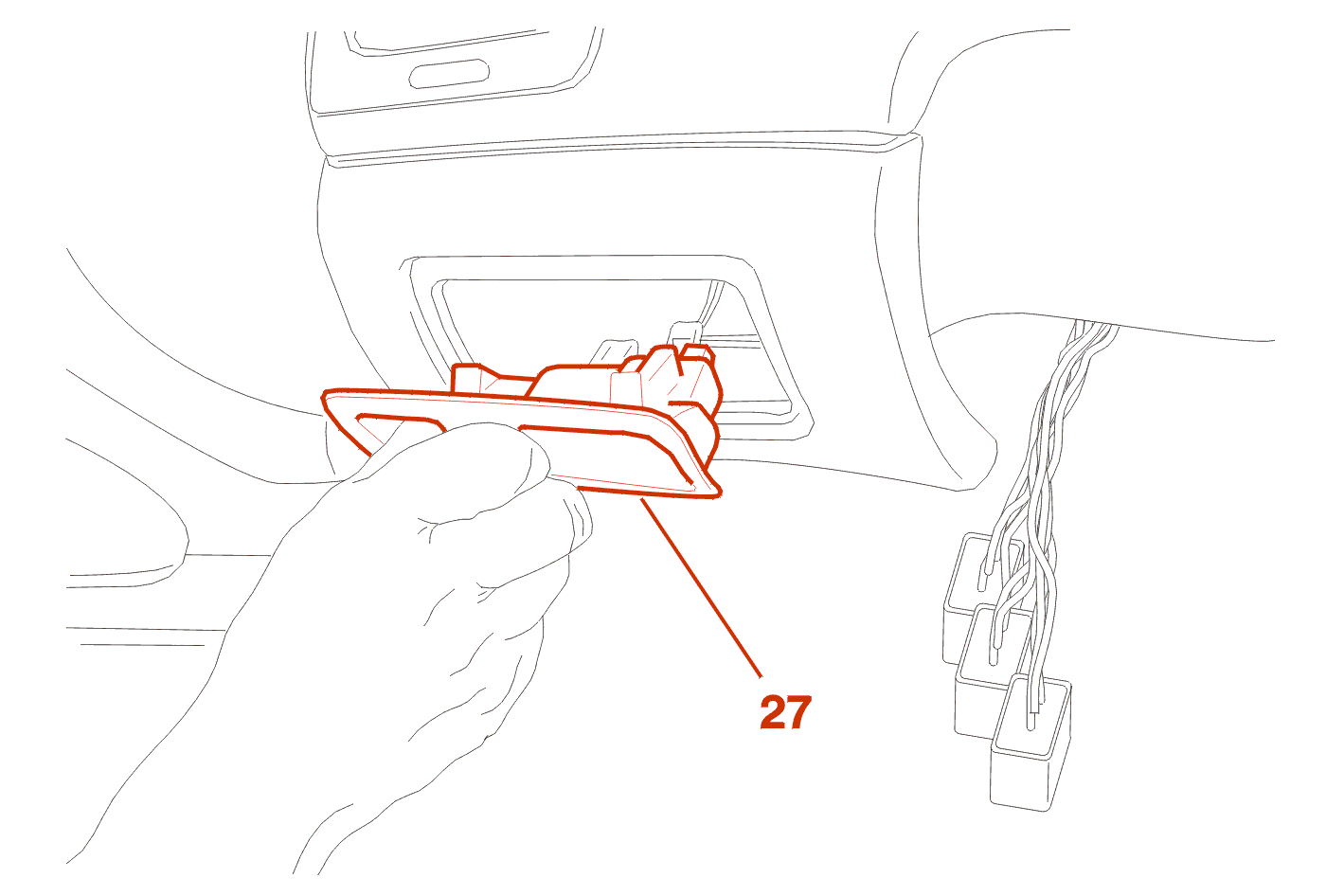

Lösen : Die Blende (27) .
Die Stecker abklemmen (Je nach Ausstattung) .
Ausbauen : Die Blende (27) .

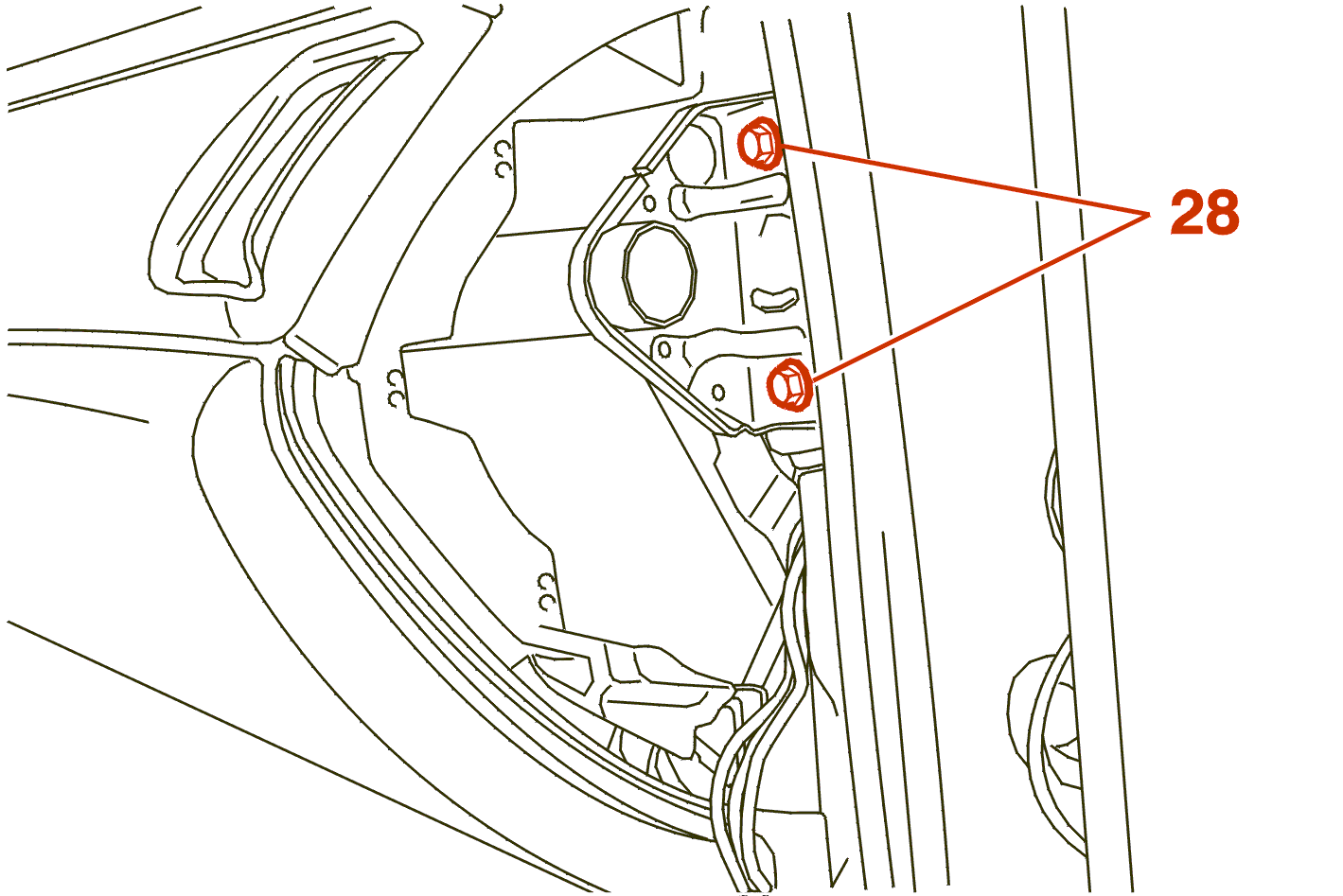

Befestigungen (28) ausbauen (Links und rechts) .
WICHTIG : für den folgenden Arbeitsschritt sind zwei Arbeitskräfte erforderlich ; Die Instrumententafel nach hinten ziehen um sie von der Stirnwand zu lösen .
Instrumententafel ausbauen .
2 - EINBAU
In der umgekehrten Reihenfolge des Ausbaus verfahren .
WICHTIG : die Befestigungen am Heiz-/Klimagerät (18), (19) werden vor Einbau der Strebe (8) angebracht .
2 - 1 - ANZIEHEN MIT DEM VORGEGEBENEN DREHMOMENT
Befestigungen (28) von Querträger / Karosserie : 1,3 ± 0,5 daNm .
Befestigung (20) des Instrumententafel-Querträgers : 0,7 ± 0,2 daNm .
Befestigung (23) Lenksäulenträger / Karosserie : 2,4 ± 0,6 daNm .

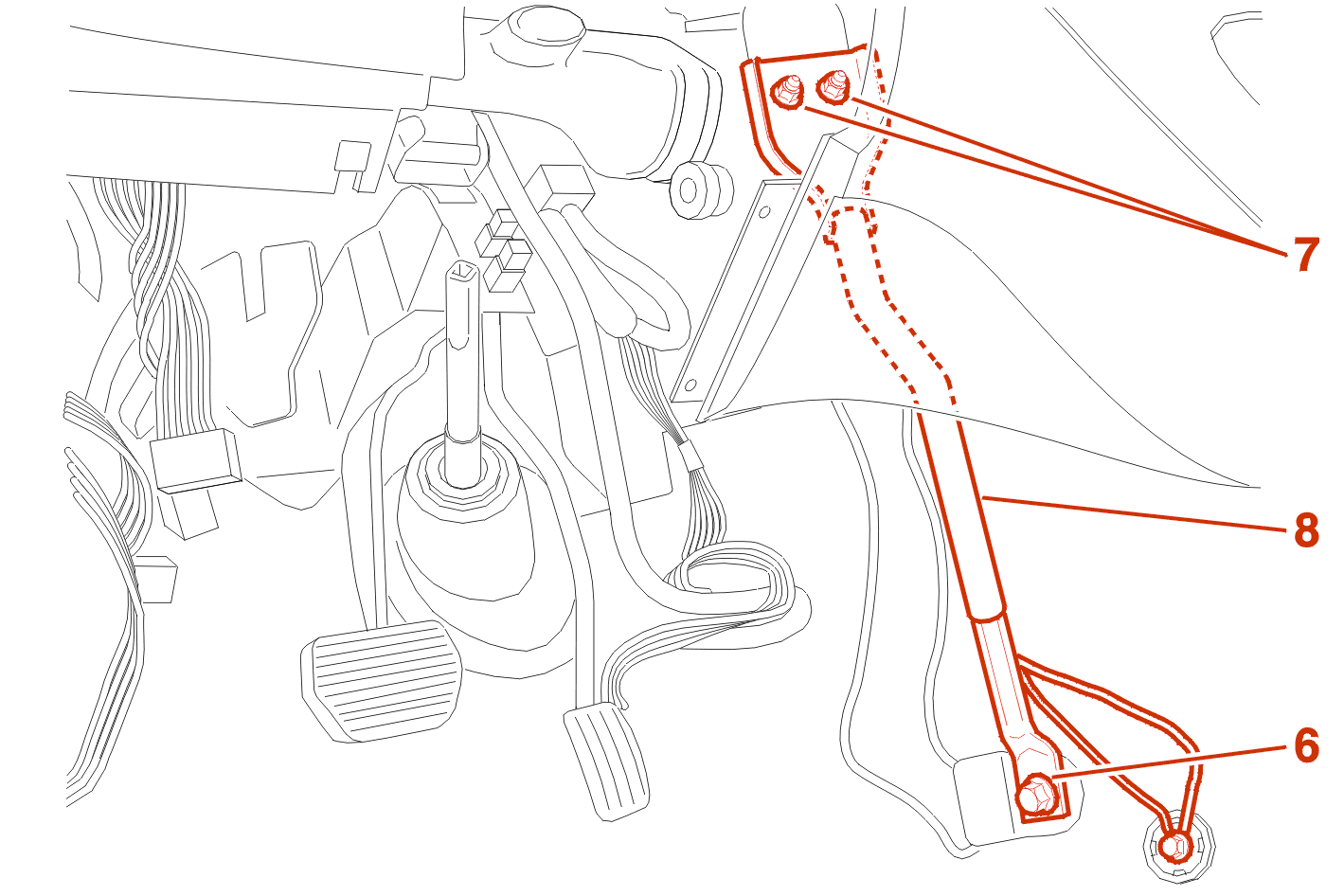

Befestigung (en) (6) Strebe : 2,2 ± 0,5 daNm .
Befestigung (en) (7) Strebe : 2,2 ± 0,5 daNm .
Elektrische Funktion der Systeme kontrollieren .
