B3DGUYK1 - 607

IRROTUS - KIINNITYS TAKA-AKSELISTO

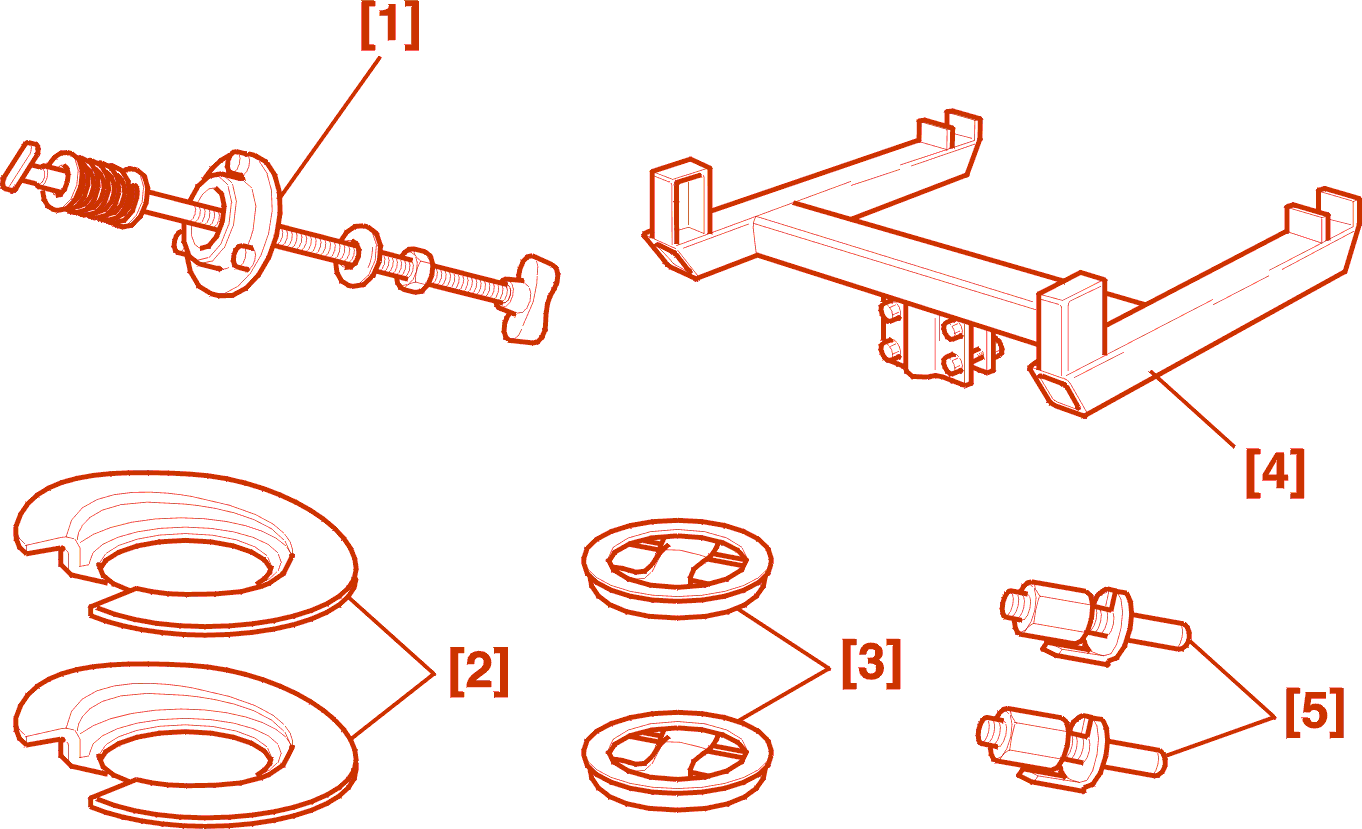

1 - ERIKOISTYÖKALUT

[1] Taka-akselien puolikkaiden kokoonpuristustyökalu (-).0915-D .

[2] 2 takajousen puristuslevyä (-).0917-D7 .

[3] Tukirengasta (-).0915-D8 .

[4] Taka-akselin kannatin (-).0532-A .

[5] Asennustapit (-).0532-B .

2 - IRROTUS

Taka-akseliston irrotus tapahtuu parhaiten kaksipilarinosturilla .

EHDOTTOMASTI : ennen tätä toimenpidettä, auto on kiinnitettävä nosturiin kiristämällä korin reunoista .

Irrota pakoputkisto letkun tuhoamisen välttämiseksi .

IRROTA SÄILIÖ .

ASETA PAIKALLEEN TAKA-AKSELEIDEN [1], [2], [3] PURISTUSTYÖKALUT .

Puristustyökalujen kierteet on rasvattava aina ennen käyttöä .

Purista jousta, kunnes takajousen tuki ei enää kosketa alustaan .

Erota :

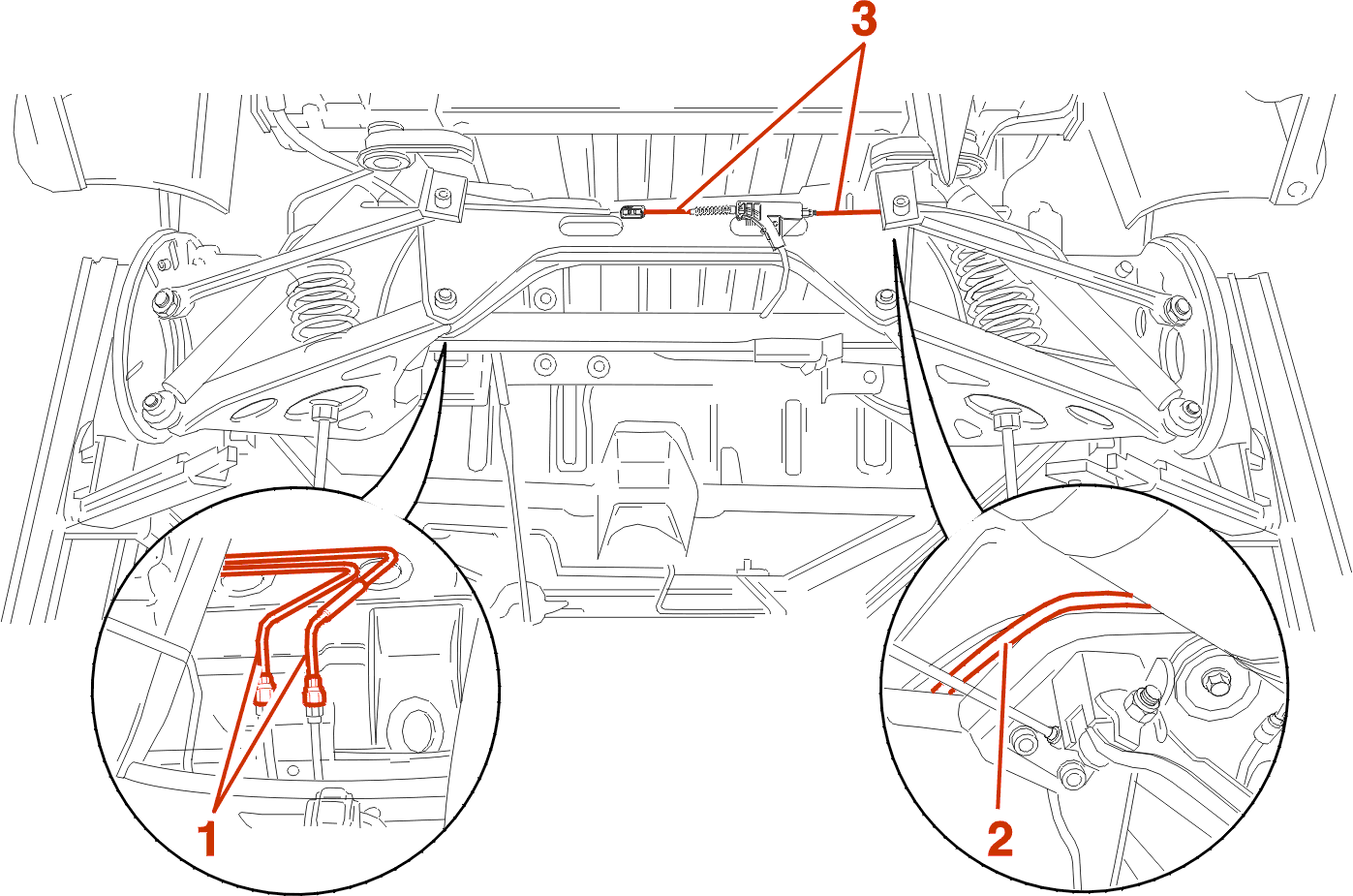

• kaksi jarruputkea (1) ja sulje ne
• pyörien anturit (abs, esp)
• muuttuvan iskunvaimennuksen johtosarjan johdot (2) (riippuen varustuksesta)

Irrota :

• KÄSIJARRUN VAIJERI (3)

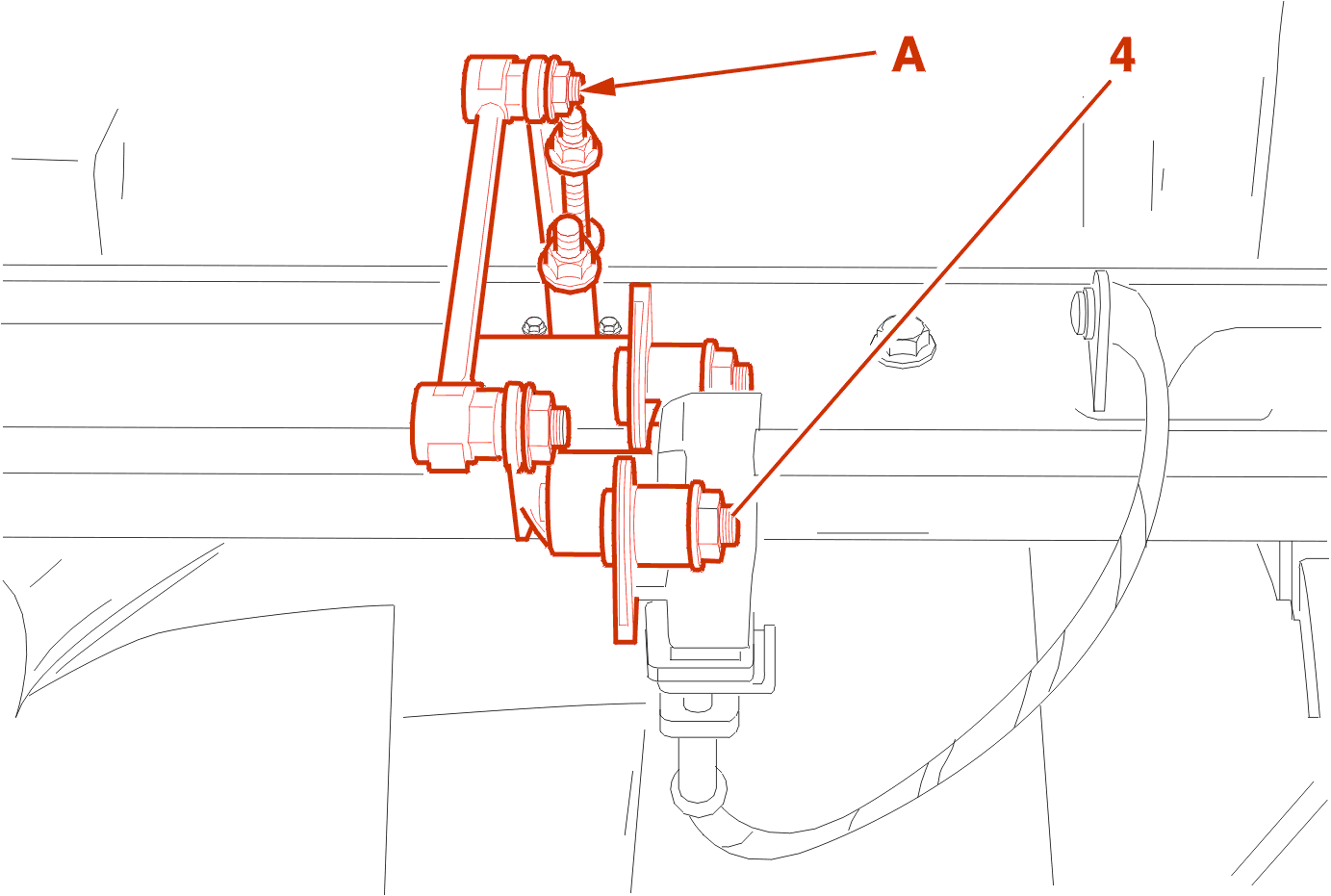

Irrota korkeudentunnistimen tanko (4) kohdasta (A) (riippuen varustuksesta) .

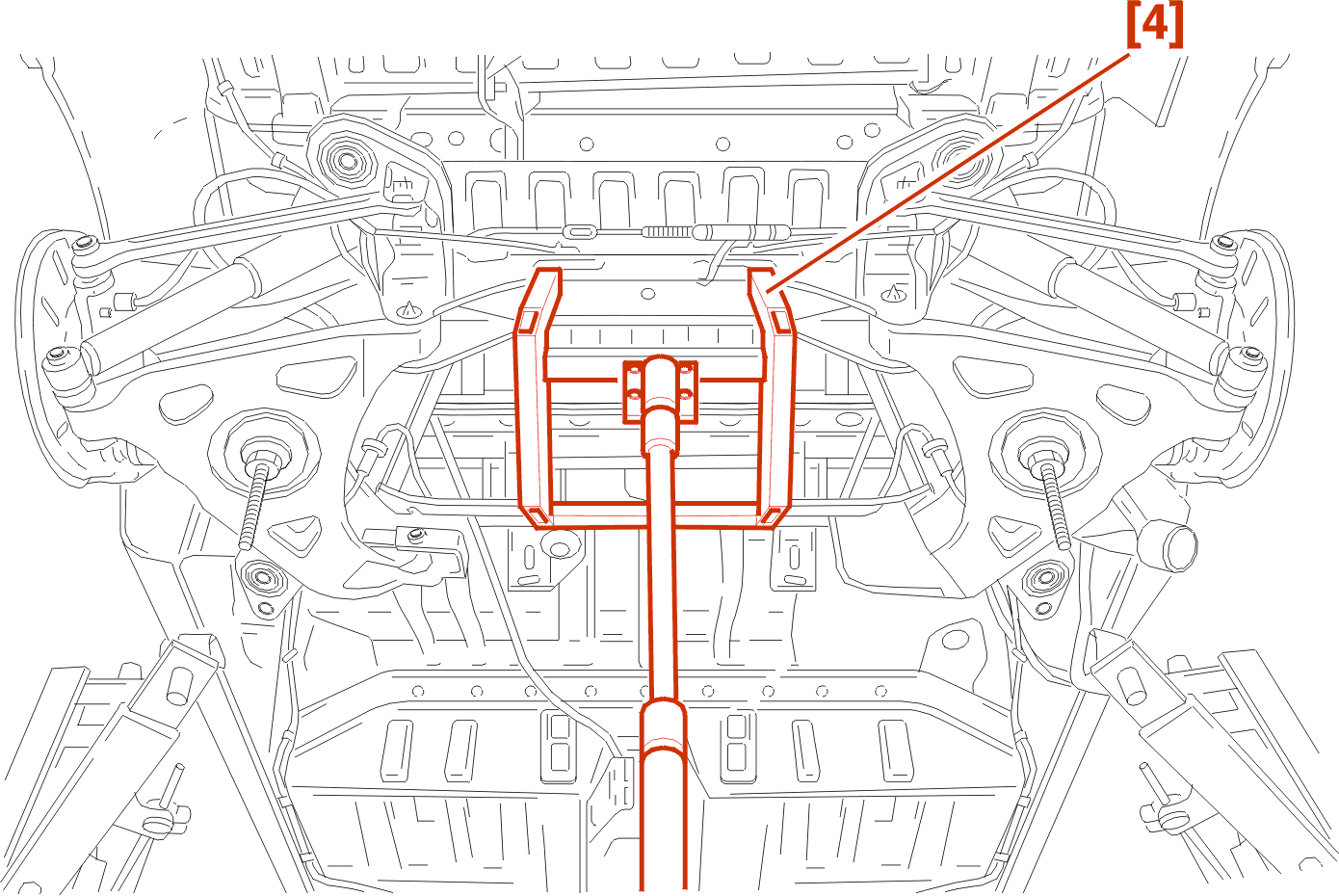

Kohdista kannatin [4] hydraulisella nosturilla taka-akselin alle .

Irrota akselin kiinnitysruuvit alustasta .

Laske taka-akselia ja valvo, että se pysyy tasapainossa .

3 - KIINNITYS

Laita :

• kaksi kumilevyä alustan jousten tukiin

Tee sitten irrotustoimet päinvastaisessa järjestyksessä ja ota huomioon seuraavat varoitukset .

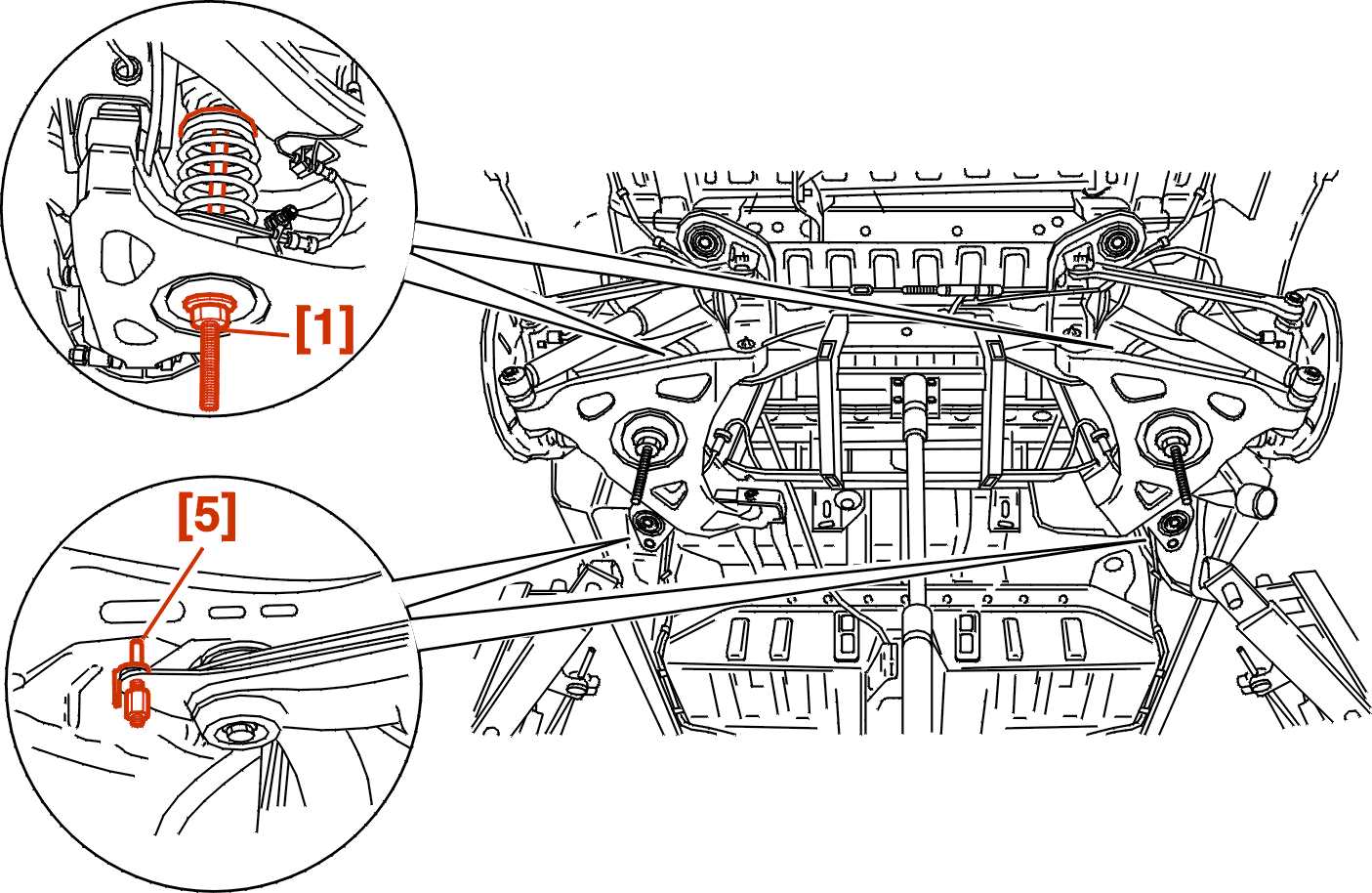

Aseta asennustapit [2] takapoikkipalkin etuosaan sen keskittämiseksi .

EHDOTTOMASTI : älä unohda asentaa abs -jarrujen tunnistimia .

3 - 1 - VOITELE KIINNITYSRUUVIT JOILLA AKSELI ON KIINNITETTY ALUSTAAN

Puhdista pulttien kierteet .

Voitele ruuvit rasvalla MOLYKOTE G RAPID PLUS .

Löysää laitteiden [1] muttereita ja valvo, että kumilevyt menevät kunnolla alustan jousien tukiin .

ILMAA JARRUJÄRJESTELMÄ .

SÄÄDÄ KÄSIJARRU .

3 - 2 - KIRISTYSTIUKKUUDET

Taka-akselin kiinnitys koriin 6.5 m.daN .
