C4CG1DK1 - 607

IRROTUS - KIINNITYS TAKAOVEN KEHYKSEN YLEMPI KORISTELISTA

1 - IRROTUS

Irrota :

• TAKAOVEN LIUKUIKKUNA
• TAKAOVEN KIINTEÄ IKKUNA

Laske lasi täysin alas .

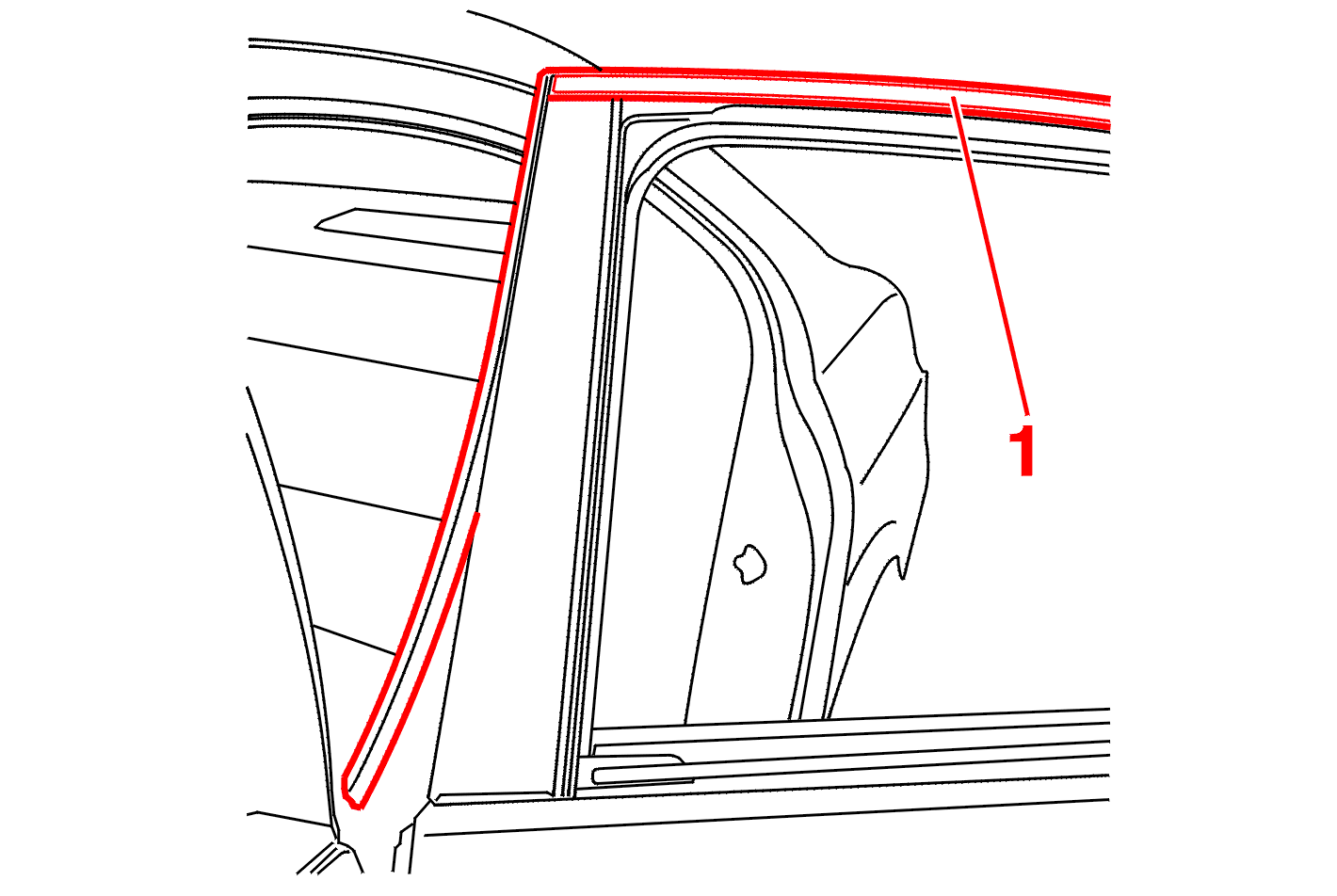

Irrota koristelistan tiiviste (1) oven kehyspylvään etuosasta .

Takaosassa :

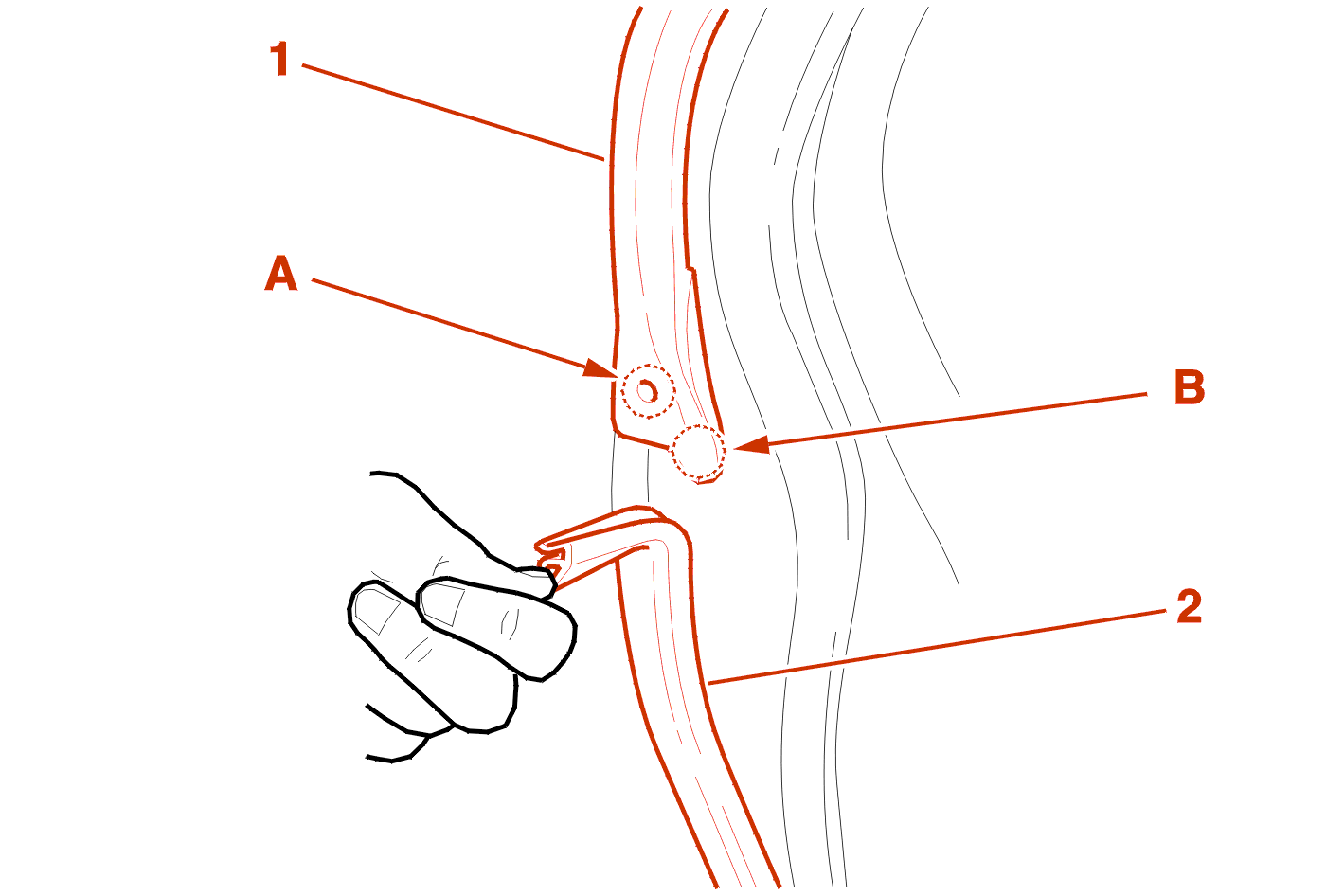

• irrota likaa hylkivä tiiviste (2) koristelistan tiivisteestä (1)
• irrota koristelistan tiiviste (1) kohdista (A) ja (B)

Irrota koristelista (1) takaosasta ja koko pituudelta .

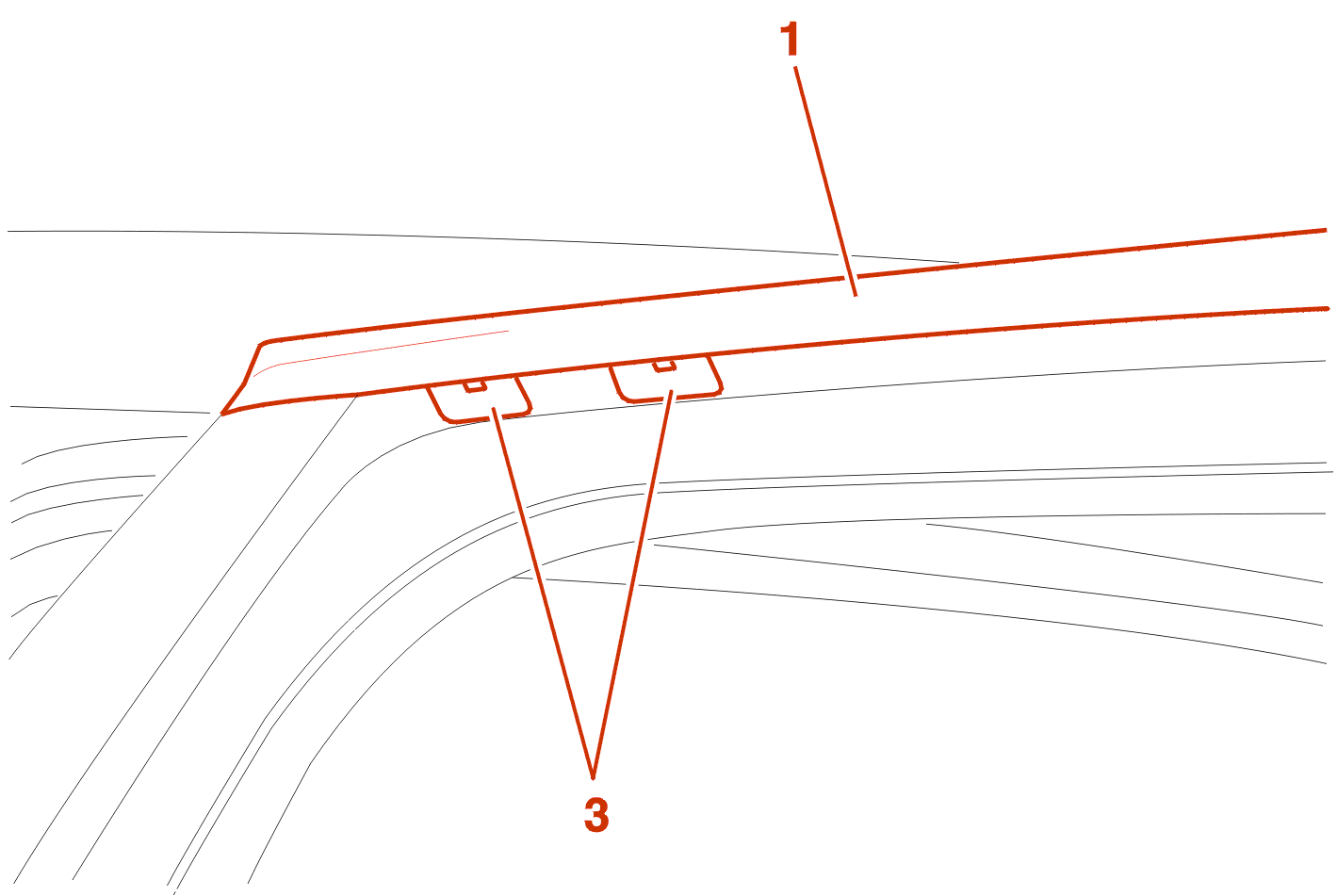

Nosta ruuvitaltan terällä kiinnikkeet (3), jotka ovat ovikehikossa .

Irrota suojakotelo (1) .

2 - KIINNITYS

Alkaen dam numerosta 08512 : Uusi yläpuitteen koristelistan asennus .

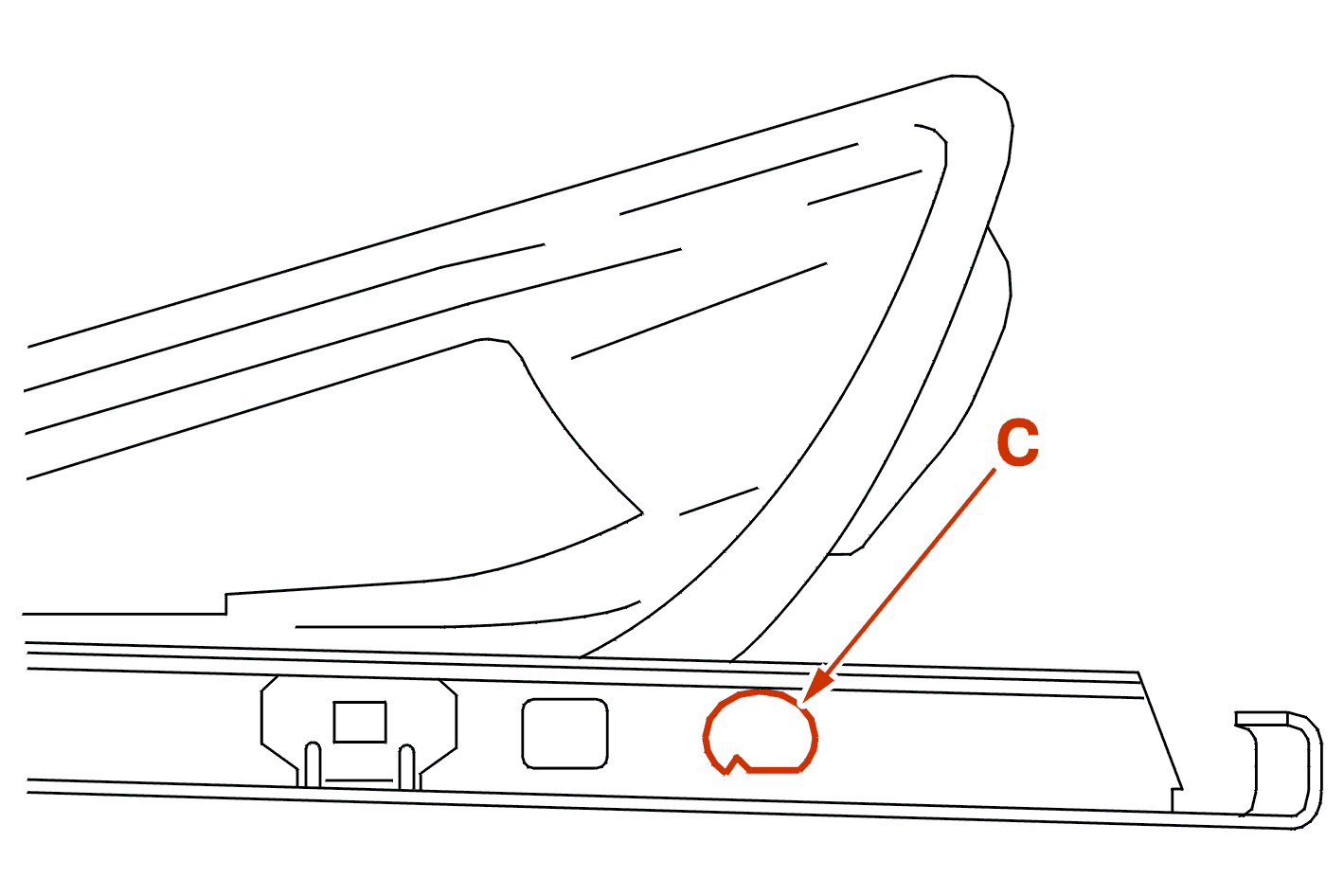

Puhdista rasvaa liuottavaan aineeseen kostutetulla rievulla pinnat, jotka koskettavat oven puitteessa ja koristelistassa olevan reiän (C) alueelle .

Aseta pistoolilla tippa polyuretaaniliimaa reiän (C) alueelle koristelistaan .

Kiinnitä oven puitteen koristelista .

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .
