C5CG10K1 - 607

IRROTUS - KIINNITYS TAKAOVEN KIINTEÄ LASI

1 - IRROTUS

Irrota :

• LIUKUIKKUNA
• lasin liukutiiviste

Irrota tiivistyskalvo varovasti takaosasta .

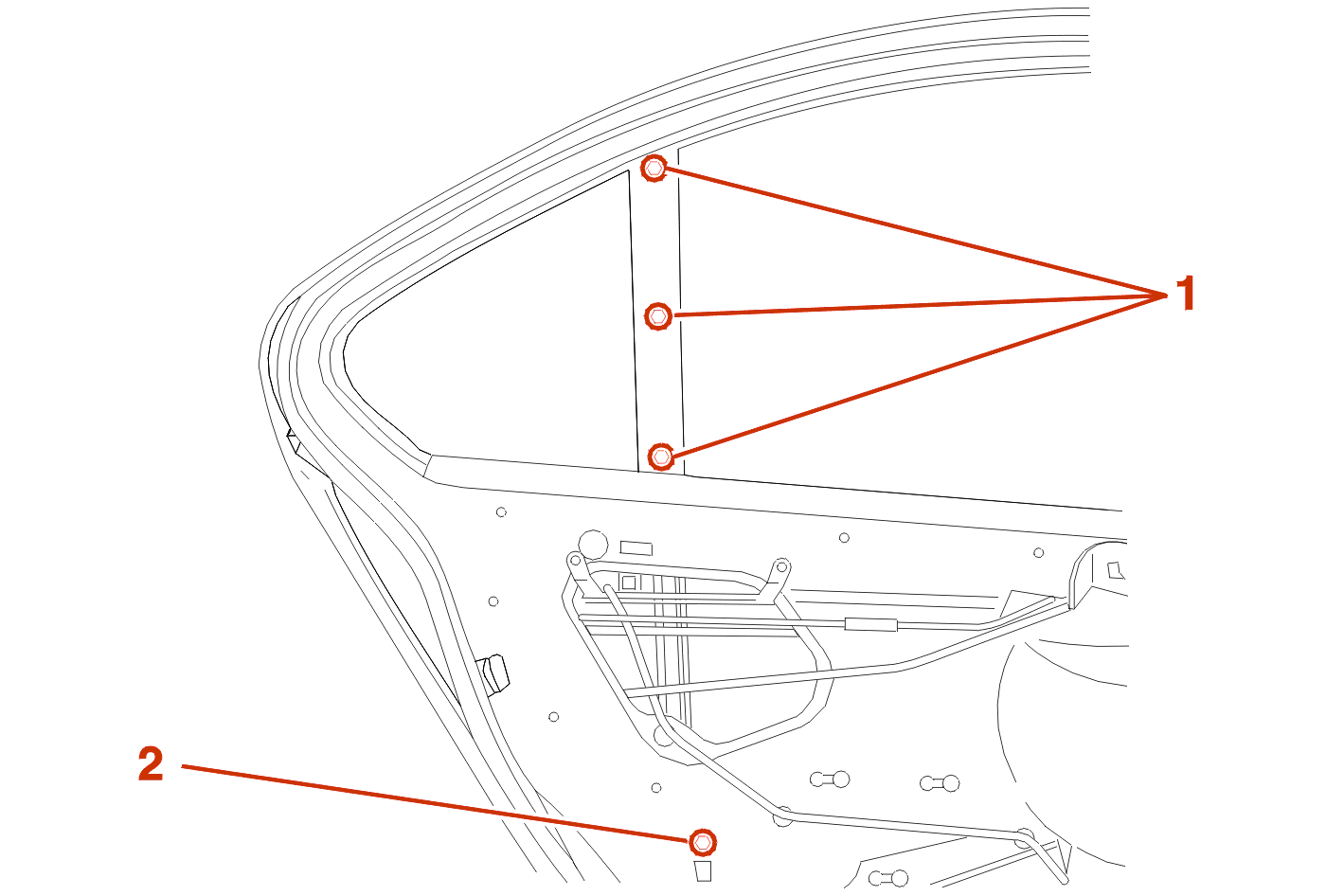

Irrota kiinnitykset (1) .

Löysää alempi mutteri (2) .

Vedä alaspäin irrottaaksesi kiinnityksen (2) .

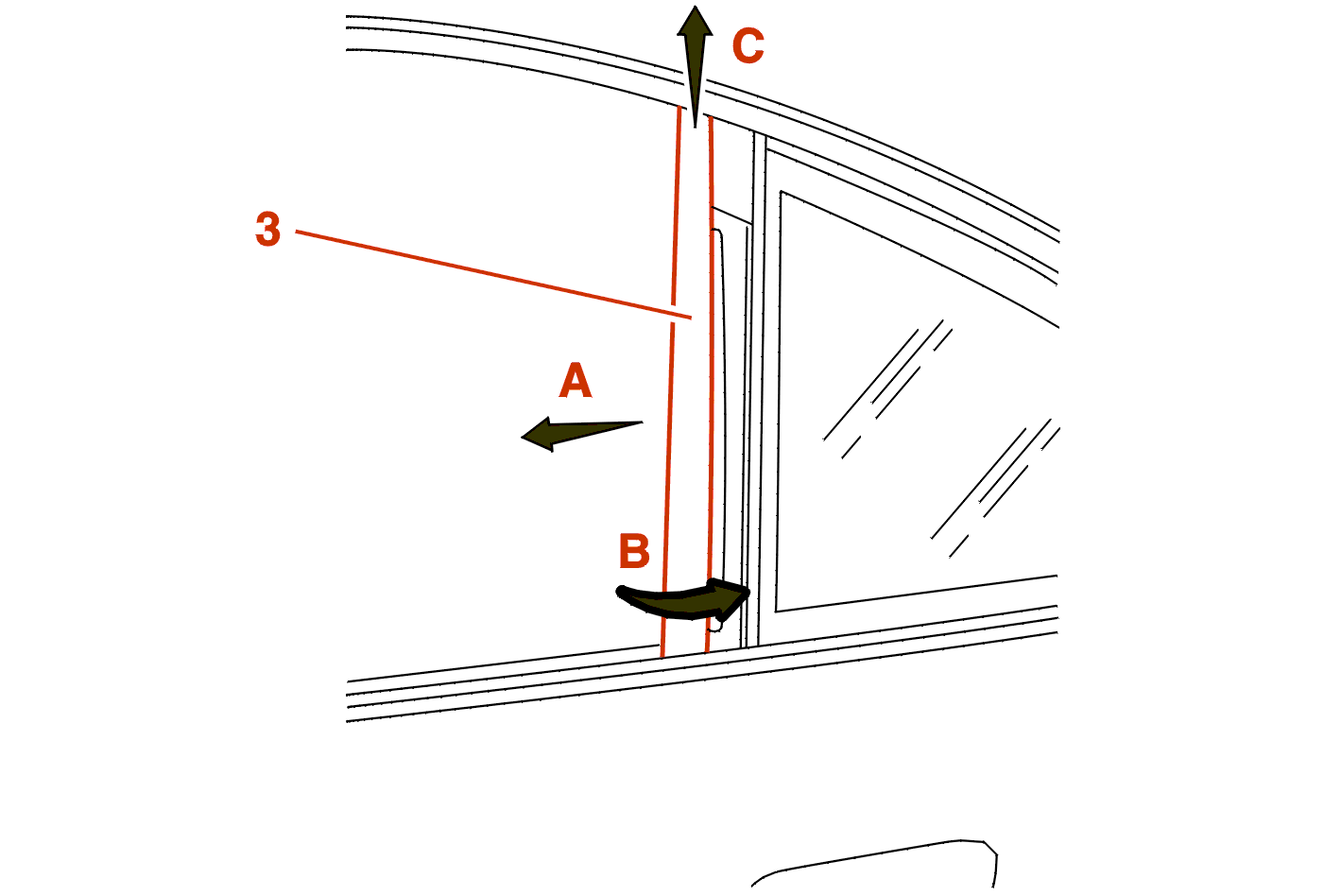

(A) Siirrä kiinteän ikkunan puitteita (3) oven keskiosaan päin .

(B) Käännä puitteita (3) neljäsosakierros .

(C) Siirrä puitteita (3) ylöspäin .

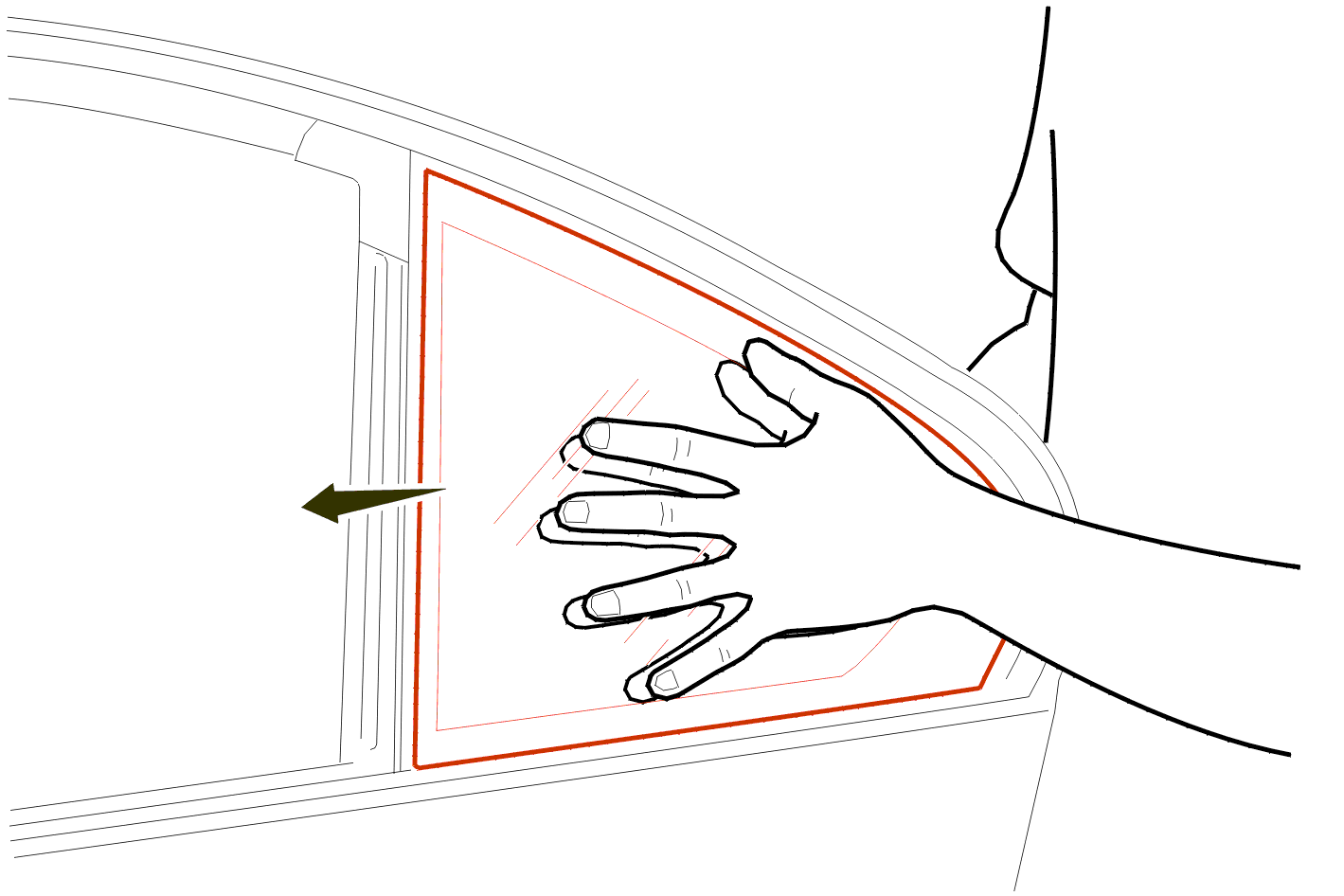

Siirrä kiinteää ikkunaa eteenpäin .

Irrota kiinteä ikkuna .

2 - KIINNITYS

Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .

EHDOTTOMASTI : JOS TIIVISTEKALVO ON REPEYTYNYT, VAIHDA SE .
