C4CG1TK1 - 607
IRROTA-KIINNITÄ LASINNOSTIMEN MEKANISMI
1 - TYÖKALUT

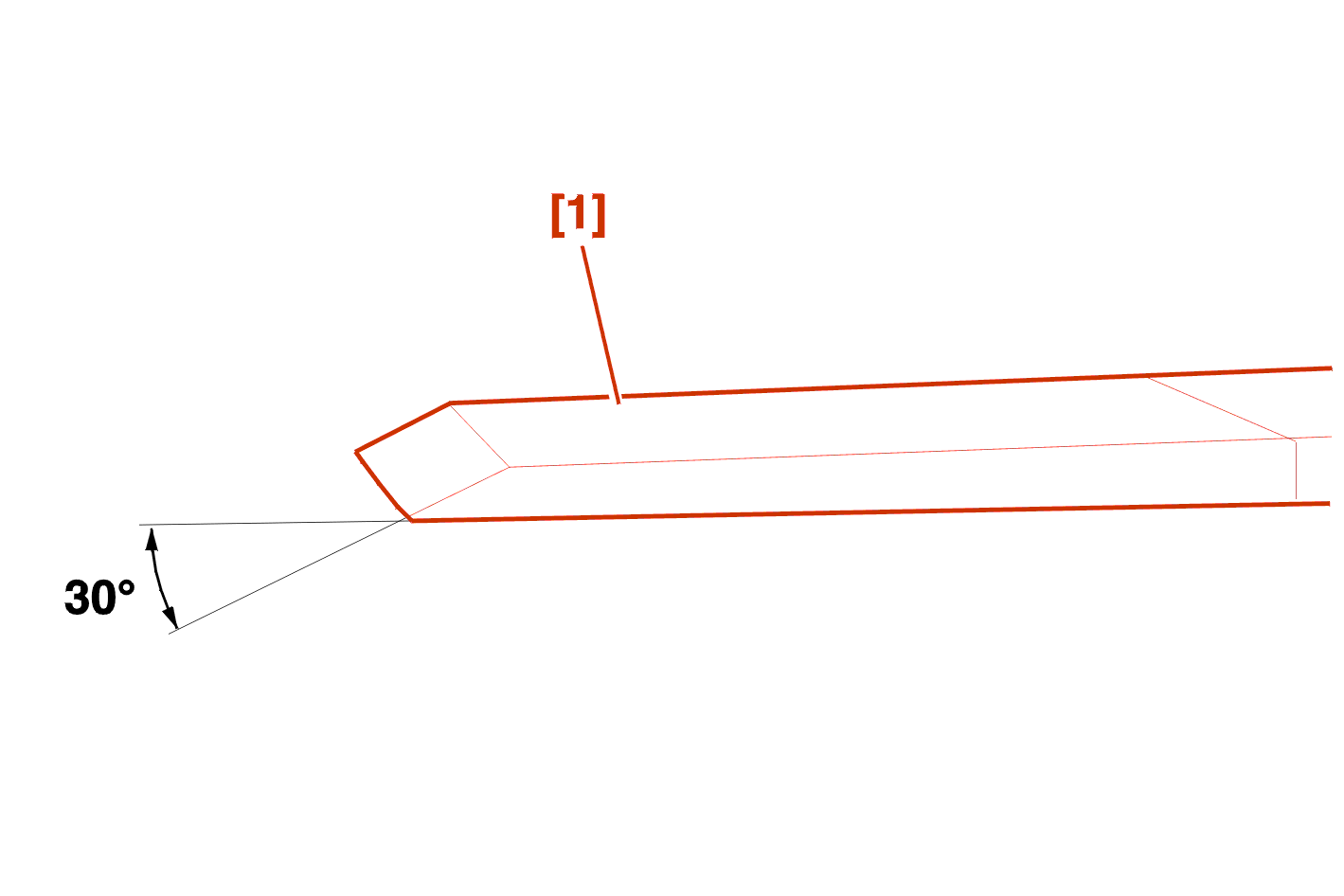

[1] taltta, joka on hiottu 30 ° :n kulmaan .
2 - IRROTUS
2 - 1 - ETUOVI
Irrota akku .
Irrota :

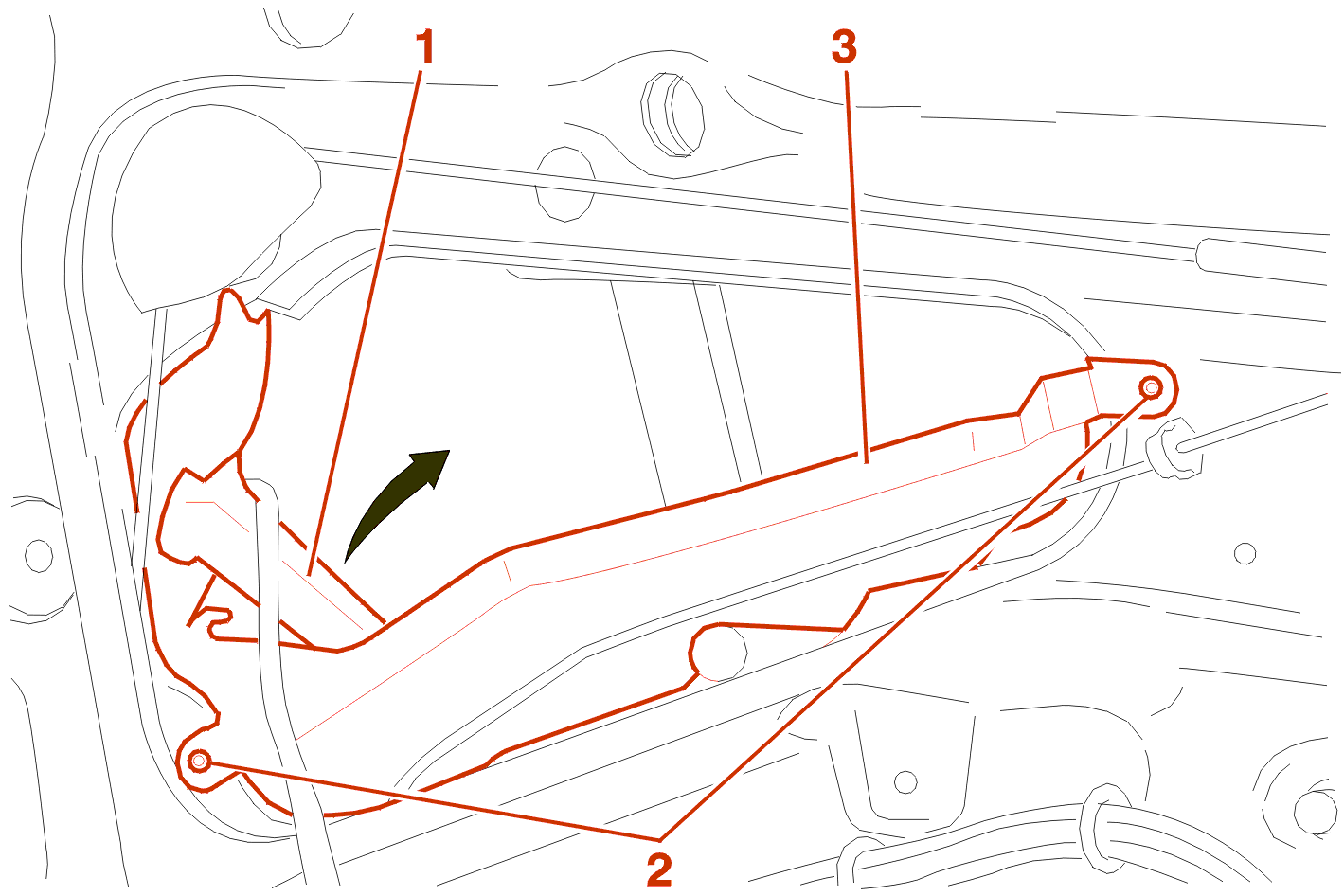

Irrota osa (1) .
Kytke irti oven avausmekanismin liitin .
Leikkaa työkalulla [1] niittien (2) päät .
Irrota murtosuojalevy (3) .
Irrota :

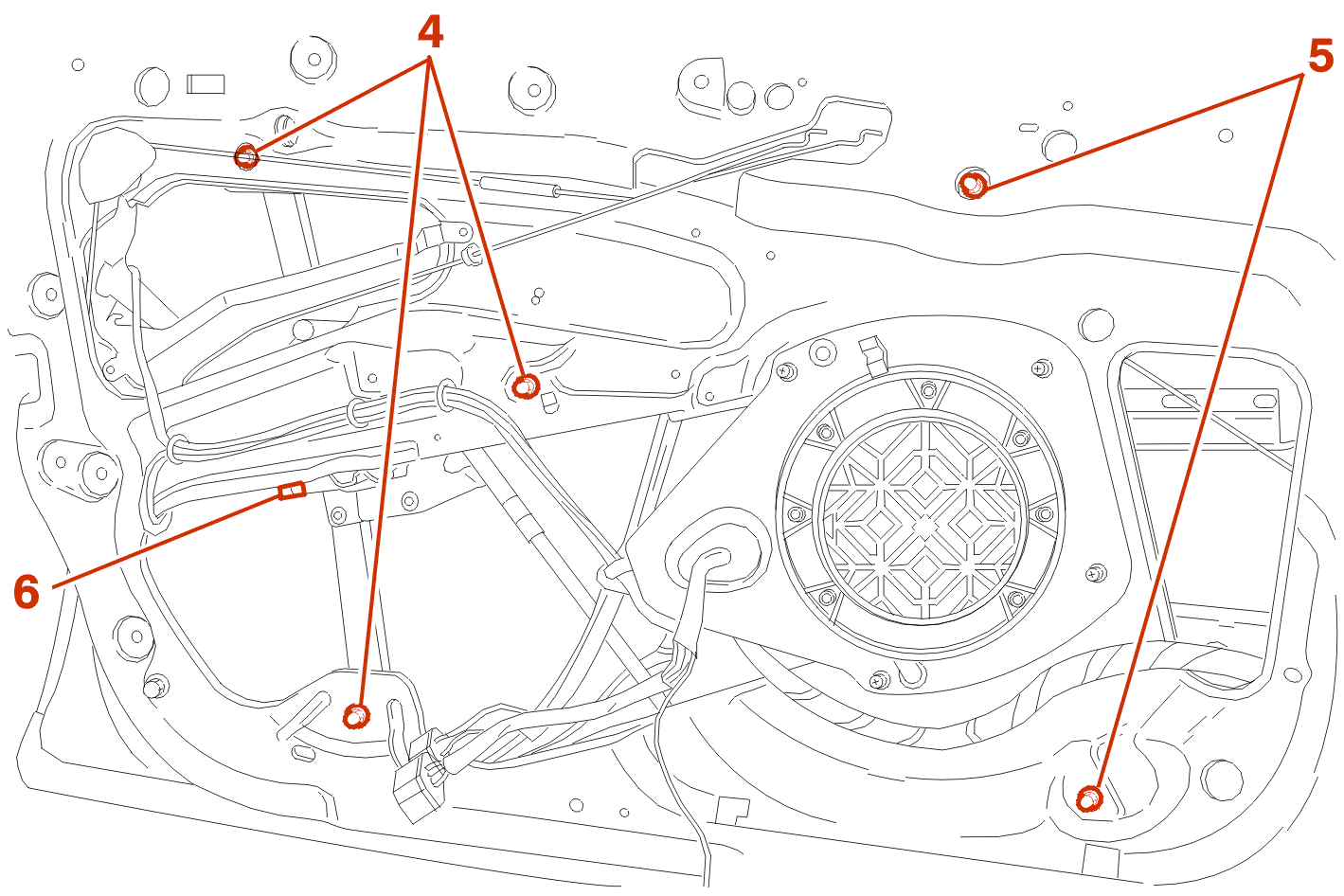

Kytke irti lasinnostimen moottorin liitin (6) .

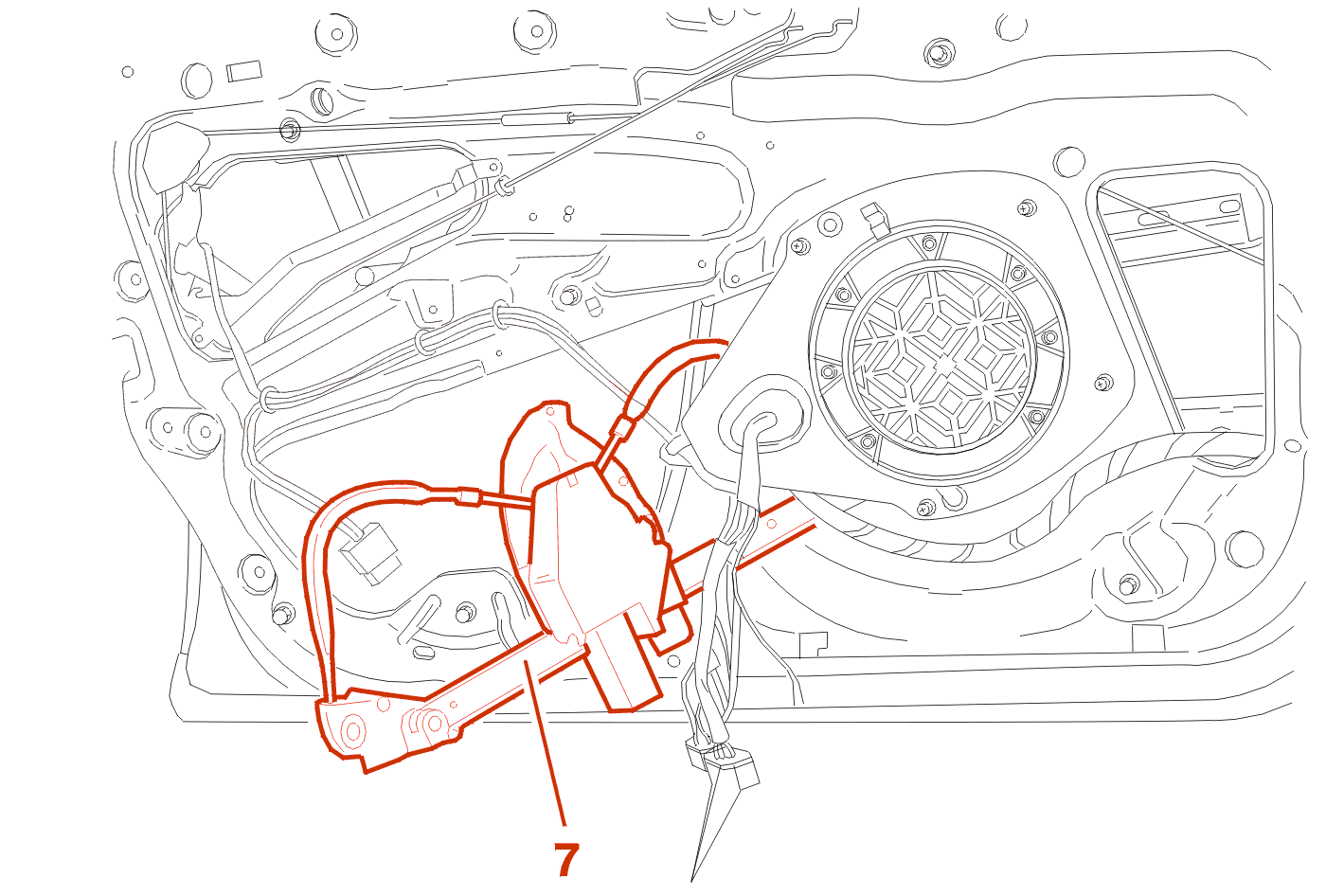

Irrota lasinnostimen mekanismi (7) oven sisuksen aukon kautta .
2 - 2 - TAKAOVI
Irrota akku .
Irrota tiivistyskalvo varovasti takaosasta .

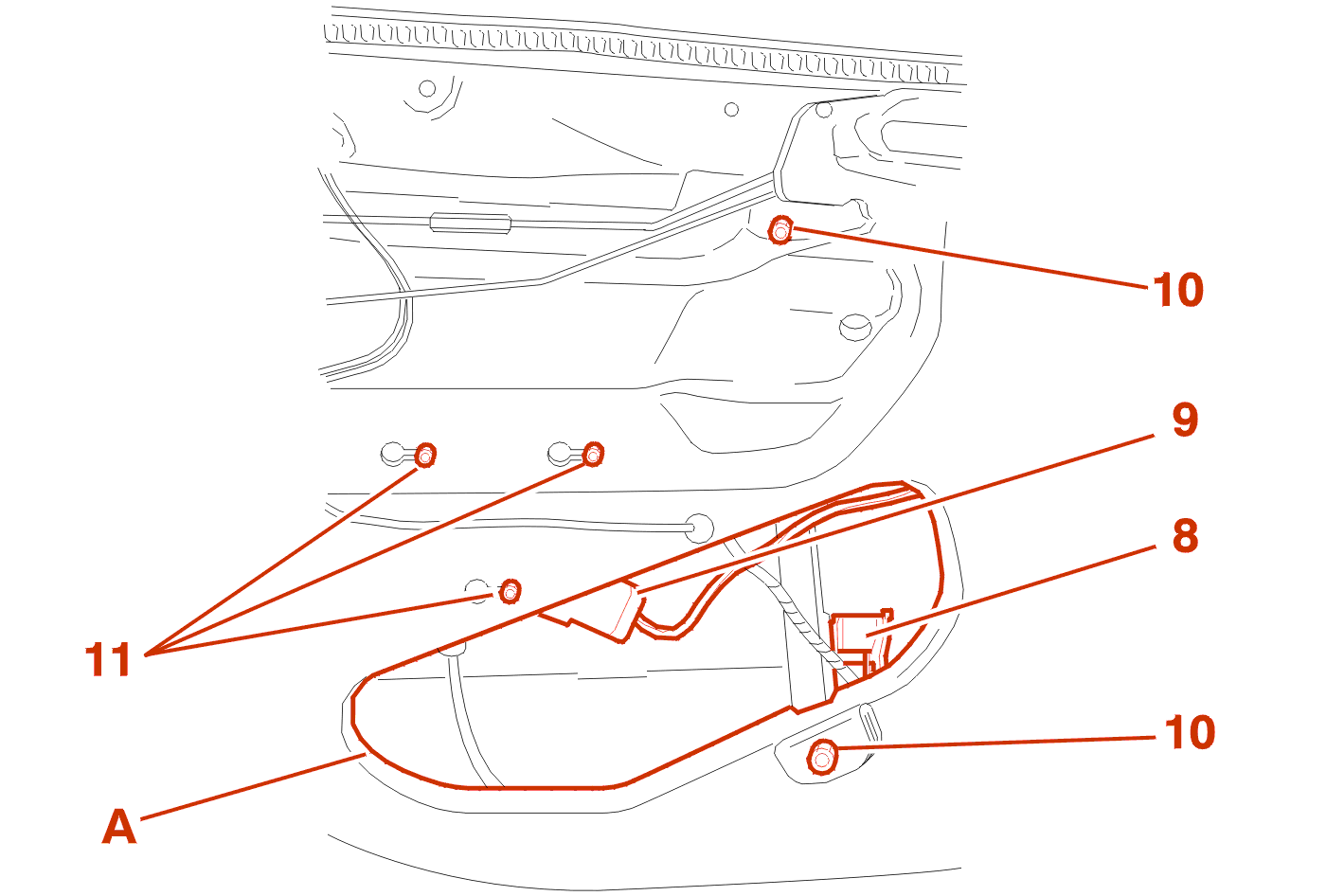

Laske lasi jotta näet kiinnityksen (8) .
Irrota liitin (9) .
Nosta lasi käsin ja pidä se ylhäällä teipin avulla .
Irrota kiinnitykset (10) .
Löysää kiinnityksiä (11) .
Irrota lasinnostimen mekanismi aukon (A) kautta .
3 - KIINNITYS
Toimi päinvastaisessa järjestyksessä kuin irrotuksessa .
Kytke akku uudestaan .
EHDOTTOMASTI : kerää oven pohjalle pudonneet niitit .
EHDOTTOMASTI : JOS TIIVISTEKALVO ON REPEYTYNYT, VAIHDA SE .
4 - SÄÄTÖ
4 - 1 - ETUOVI
Löysää alakiinnityksiä (4) ja (5) .
Laita lasi lasinnostimen päälle tukikiinnityksiä kiristämättä .
Nosta lasi maksimiasentoon varmistuen että se on kunnolla liukutiivisteen pohjalla .
Kiristä lasin tukikiinnityksiä .
Laske lasi täysin alas .
Kiristä alakiinnityksiä (4) - (5) .
4 - 2 - TAKAOVI
Löysää :
Nosta lasi maksimiasentoon varmistuen että se on kunnolla liukutiivisteen pohjalla .
Kiristä : Kiinnitys (8) .
Laske lasi täysin alas .
Kiristä : Alempi kiinnitys (10) .
