肆、基本檢測要點十大流程分析:─ 知難行易

■NISSAN與INFINITI安全氣囊自我診斷與故障碼

◎NISSAN與INFINITI車系採用的安全氣囊電腦有四種型式, 分別依電腦pin腳數來區分為:

(1) 10 + 12pin (2) 22pin (3) 24pin

(診斷故障碼觸發 17#腳)



(4) 32pin

(診斷故障碼觸發23#腳)

◎以上四種電腦讀取故障碼的程序及故障碼對照表均相同。

◎安全氣囊故障碼讀取程序:

(1)打開駕駛側車門,並確認此時室內燈有當門打開時亮起來,然後將 點火開關key-on。

(2)在點火開關key-on後12秒以內,必須按下車門側的室內燈開關。

(3)在7秒內按車門側的室內燈開關5次,即進入目前故障模式。

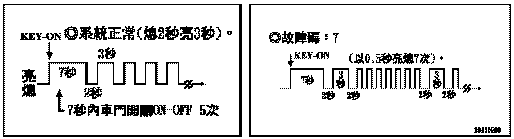

(4)讀取“安全氣囊燈”閃碼。

☆如“AIR BAG”燈以熄2秒、亮3秒的模式,持續閃爍表示系統 正常。

☆當“AIR BAG”燈先熄2秒、亮3秒後,就以0.5秒快速閃爍,則 讀取計算快速閃爍的次數即為故障碼。

■安全氣囊故障碼對照表:-適用全車系

故障碼 內 容  故障碼  內 容
1  電腦內安全感知器 7  安全氣囊主電腦不良
2  駕駛側氣囊線路不良 8  乘客側氣囊線路不良
4  右側碰撞感知器 9  安全氣囊電腦電源電壓太低
5  左側碰撞感知器 13  中控台下方碰撞感知器
6  前方碰撞感知器

     ☆當安全帶伸緊器及線路不良時,AIR BAG 燈會亮,但不會閃故障碼。

■故障碼清除:當依故障部位檢修後,拆開電瓶線2分鐘,再裝 回即可清除故障碼,或同故碼讀取程序再操作一次即可。
