B1BG28K1 - 307 MOTOR DW10TD
AUSBAU - EINBAU ANTRIEBSEINHEIT
1 - SPEZIALWERKZEUG

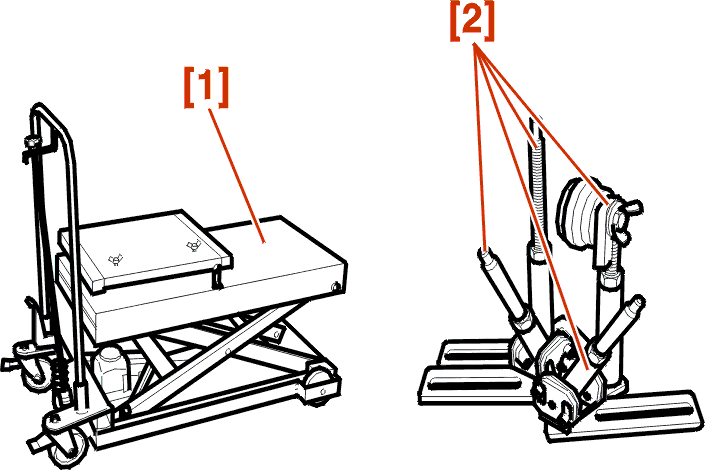

[1] Hebeplattform (-).0004 .
[2] Satz Halterungen für Antriebseinheit (-).0005 .

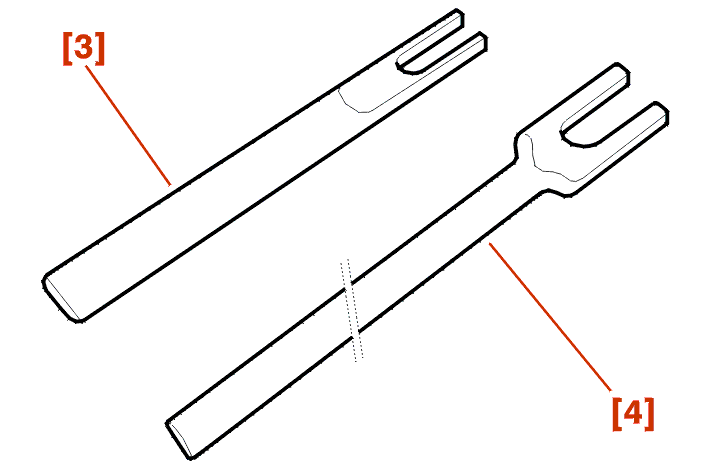

[3] Werkzeug zum Lösen der Kugelgelenke ø 10 mm (-).0216-G1 .
[4] Werkzeug zum Lösen der Kugelgelenke ø 13 mm (-).0216-G2 .

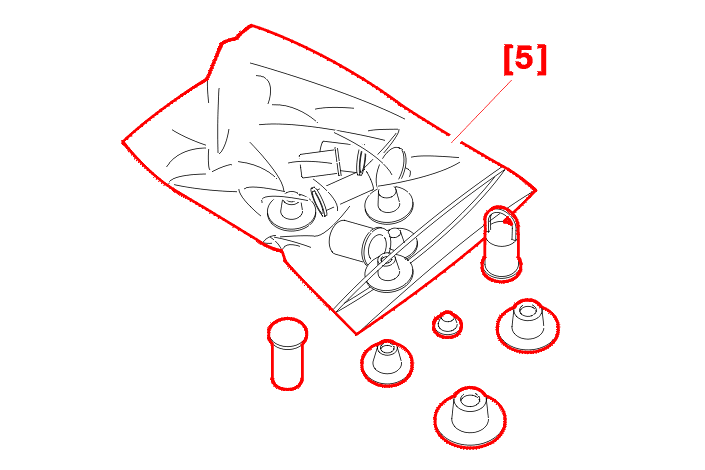

[5] Satz Stopfen (-).0188-T .

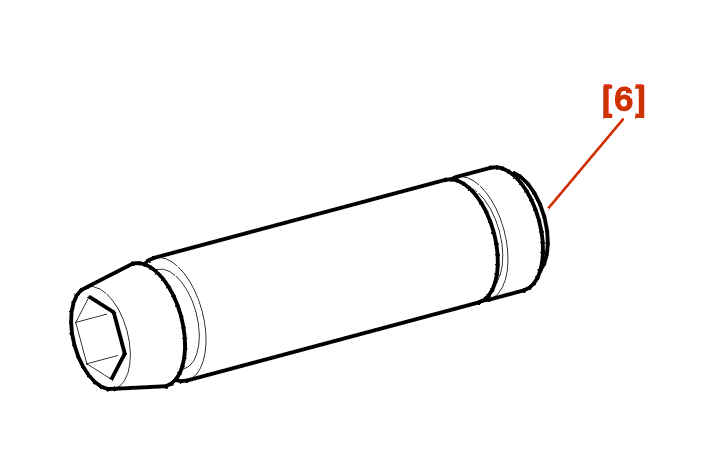

[6] Steckschlüsseleinsatz für Ausbau des Getriebehalterungsbolzens(-).0317-AB .

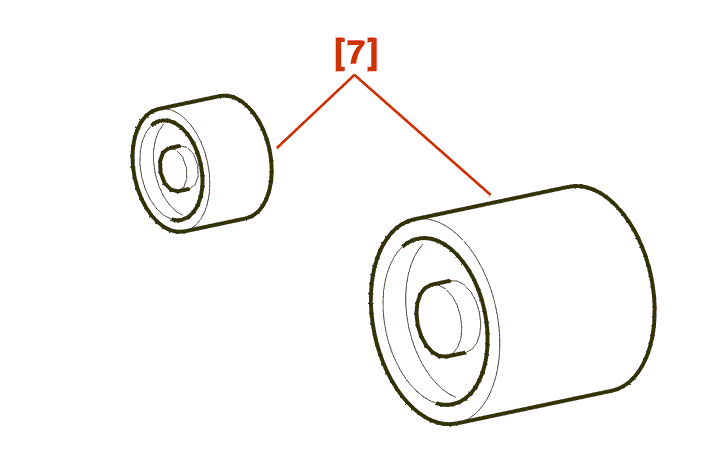

[7] Montagedorne für Dichtringe in den Achsantriebsausgängen (-).0317-T / (-).0317-U .
2 - AUSBAU
Fahrzeug auf eine Hebebühne mit zwei Säulen nehmen .
ACHTUNG : die Antriebseinheit wird nach vorn ausgebaut .
Batterie abklemmen .
Verkleidung unter der Antriebseinheit ausbauen .
Entleeren :

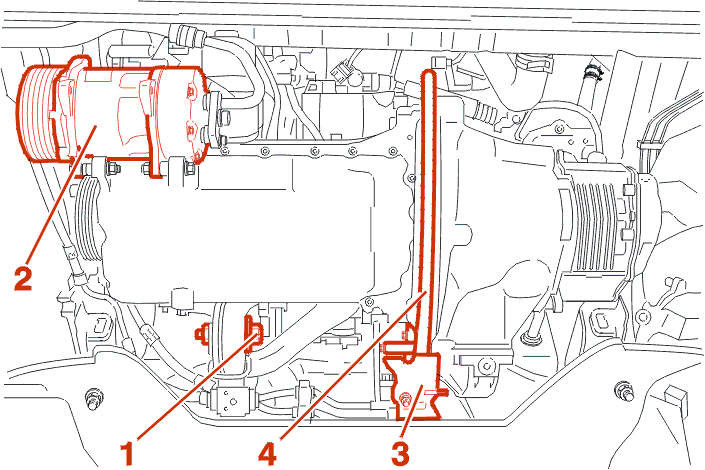

Ausbauen :
Auspuffrohr vom Turbolader lösen .

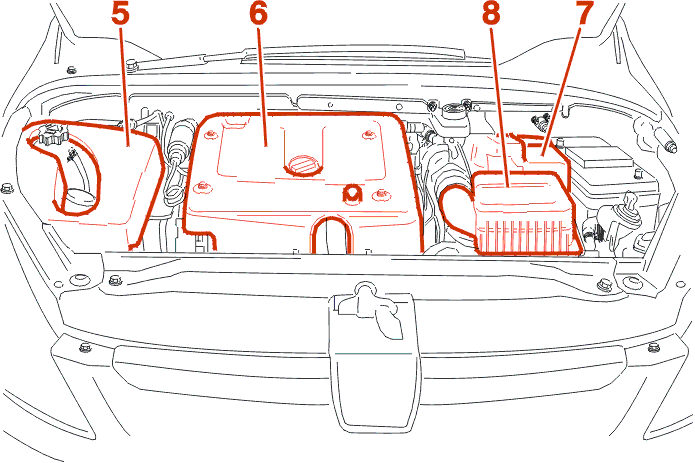

Ausbauen :
Ausbauen :
Die 32 poligen grauen und 48-poligen braunen Stecker vom Steuergerät abklemmen .

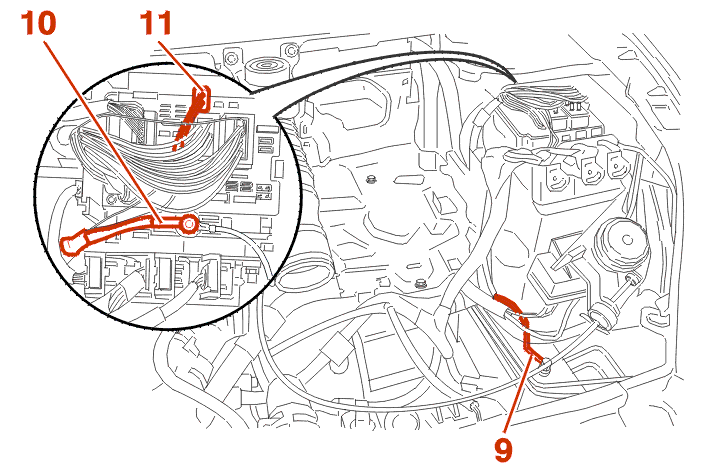

Die Kabel (9) - (10) und den 2-poligen schwarzen Stecker (11) abklemmen .
Ausbauen :
Das Haubenschloss ausbauen und abnehmen .
Mit Hilfe des Werkzeugs [3] -[4] die Gelenke der Schaltbetätigung lösen .
Abnehmen :
ACHTUNG : die Kraftstoffanschlüsse dicht verschließen .
Stromversorgung des Kühlerlüfters abklemmen .
Ausbauen :
Ohne die Leitungen abzuschließen, abnehmen und fixieren :
Hebetisch [1] mit den Halterungen [2] unter der Antriebseinheit anordnen .

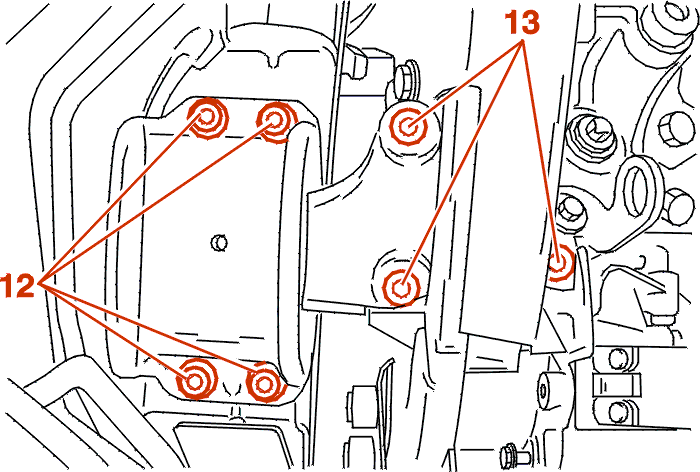

Schrauben (12) - (13) lösen .
Rechte Motorhalterung ausbauen .

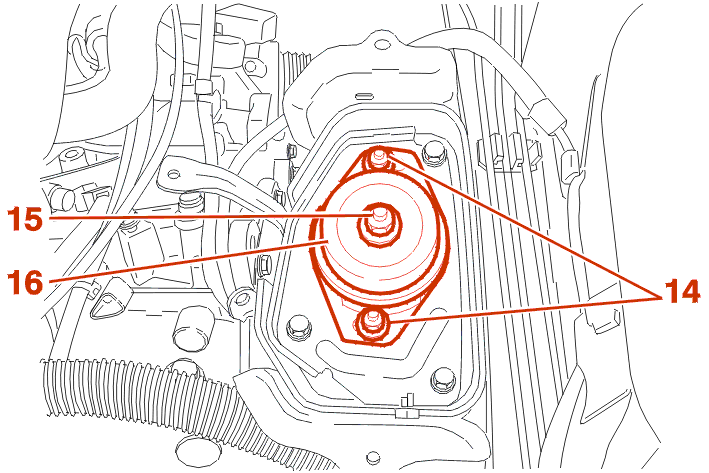

Muttern (14) - (15) lösen .
Das Gummilager der linken Halterung (16) ausbauen .
Mit Hilfe des Werkzeugs [6] den Bolzen der linken Halterung ausbauen .
Antriebseinheit ausbauen .
3 - EINBAU
Grundsätzlich ersetzen :
Dichtringe in den Achsantriebsausgängen mit Hilfe der Montagedorne [7] ersetzen; zuvor Zwischenraum zwischen den Lippen mit Fett ausfüllen .
Die Antriebseinheit mit dem Hebetisch ins Fahrzeug einsetzen .
Rechte Motorhalterung einbauen .
Anziehen :
Den linken Halterungsbolzen und seine Scheibe mit Hilfe des Werkzeugs [6] einbauen .
Bolzen mit 5 m.daN anziehen .
Das Gummilager der linken Halterung (16) einbauen .
ACHTUNG : vor dem Anziehen der Befestigungsschrauben des Gummilagers die Antriebseinheit zentrieren .
Anziehen :
Hebetisch und die Halterungen von der Antriebseinheit abnehmen .

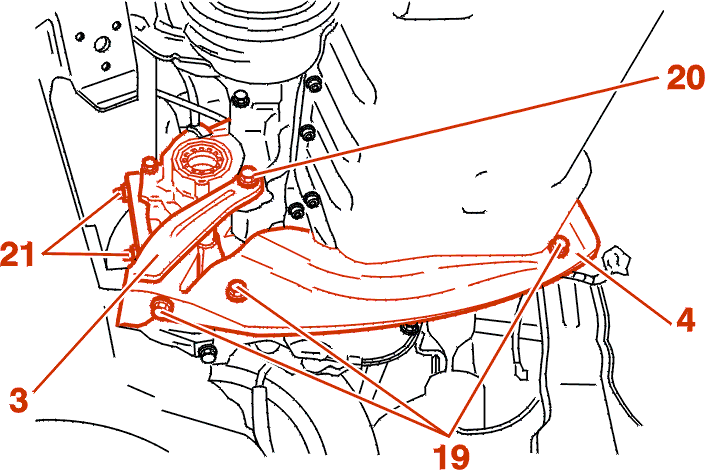

Einbauen :
Anziehen :

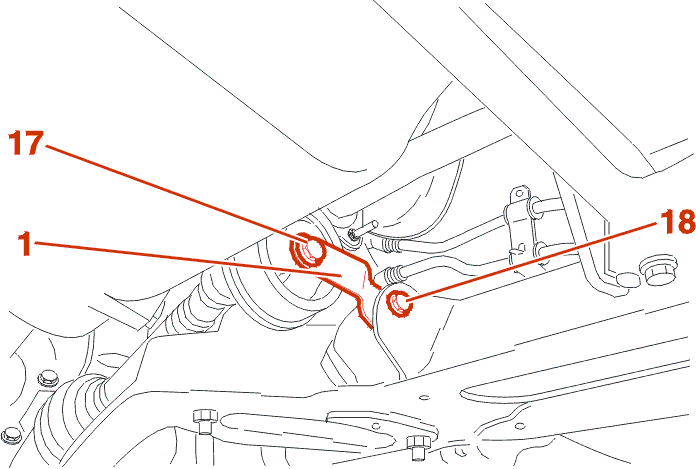

Schwingungsbegrenzungsstrebe (1) einbauen .
Anziehen :
KLIMAANLAGE
ALLE TYPEN
Antriebswellen einbauen .
Einbau in der umgekehrten Reihenfolge des Ausbaus fortsetzen .
Ölbefüllung :
Radschrauben mit 9 daNm anziehen .
DIESELKRAFTSTOFFSYSTEM ENTLÜFTEN UND ANLAUFEN LASSEN .
Die verschiedenen Steuergeräte initialisieren .
