C4BH35F1 - 307 BERLINA 3 PUERTAS

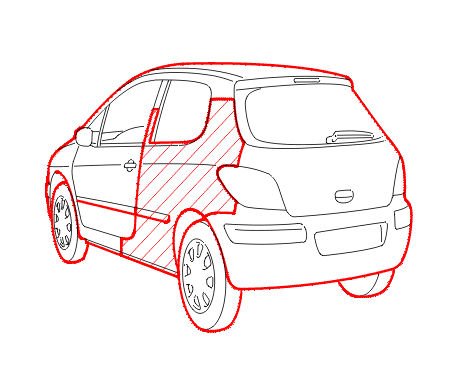

SUSTITUCIÓN ALETA TRASERA PARCIAL

IMPERATIVO : ESTE VEHÍCULO HA SIDO CONCEBIDO PARA LA UTILIZACIÓN DE LA TÉCNICA DE LA SOLDADURA POR PROCEDIMIENTO MIG ; en la reparación de la estructura, todas las uniones afectadas deberán soldarse por el mismo procedimiento ; cualquier otra t�cnica est� prohibida .

ATENCIÓN : todas las superficies decapadas deben ser protegidas por el procedimiento de recincado electrolítico homologado .

IMPERATIVO : respetar las reglas elementales de higiene y seguridad (ponerse mascarilla filtrante para vapores orgánicos - trabajar en zonas ventiladas) .

1 - OPERACIÓN(ONES) COMPLEMENTARIA(S)

Quitar - poner :

• PARAGOLPES TRASERO
• PILOTO TRASERO DE ALETA
• PORTÓN TRASERO
• luna de custodia
• pantalla parabarros
• PROTECTORES DE CARROCERÍA
• enrollar el cinturón de seguridad delantero
• junta de entrada de maletero
• JUNTA DE ENTRADA DE PUERTA
• junta luna de custodia
• accionador de tapa de carburante (lado derecho)
• trampilla de carburante (lado derecho)
• DEPÓSITO DE CARBURANTE (lado derecho)
• ASIENTO DELANTERO
• asiento trasero
• respaldo trasero

Desguarnecer-guarnecer :

• forros de aletas traseras
• pilar trasero

Separar los haces de cables eléctricos .

Proteger :

• las moquetas de piso delantero y maletero trasero
• puerta delantera

IMPERATIVO : AL MONTAJE, NO OLVIDAR LA PLACA AMORTIGUADORA DE ALETA TRASERA .

2 - IDENTIFICACIÓN DE LAS PIEZAS DE RECAMBIO

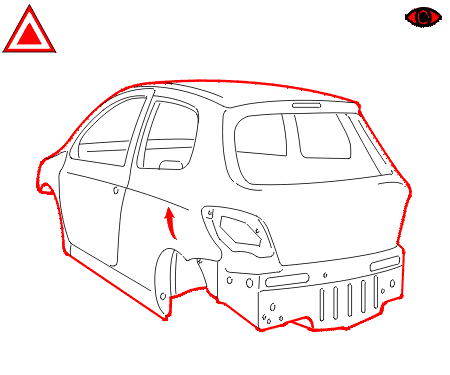

Aleta trasera ensamblada .

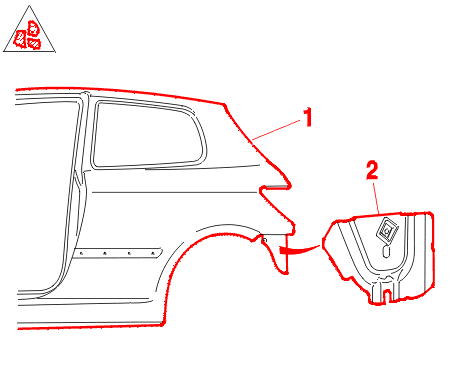

3 - COMPOSICIÓN PIEZA DE RECAMBIO

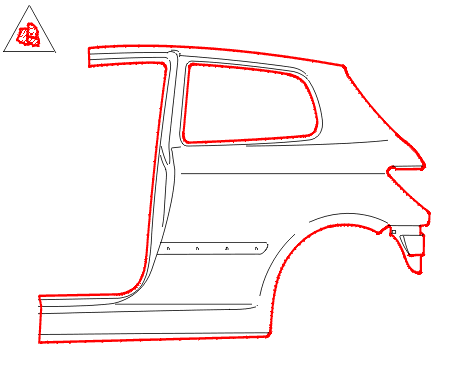

(1) Aleta trasera .

(2) Soporte paragolpes trasero .

4 - PIEZA (S) NECESARIA (S) PARA LA REALIZACIÓN DEL MÉTODO

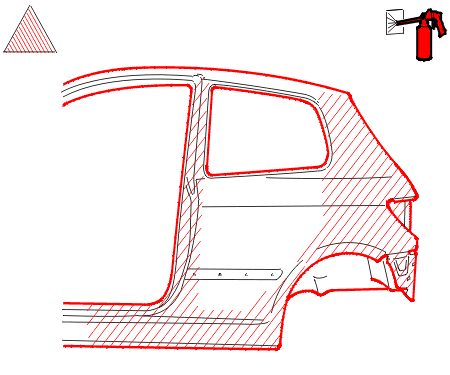

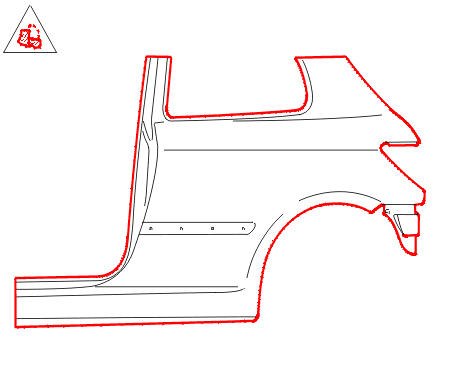

5 - PREPARACIÓN PIEZA NUEVA

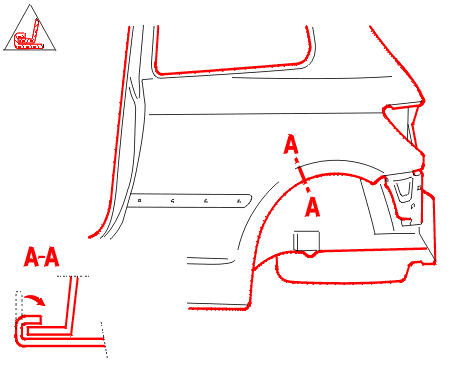

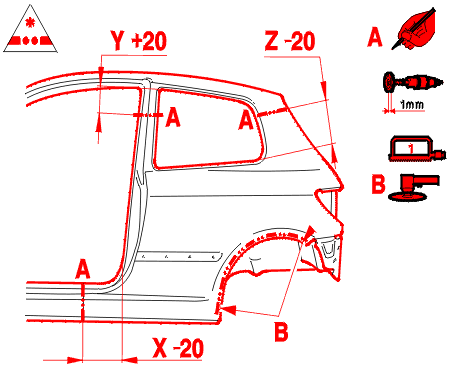

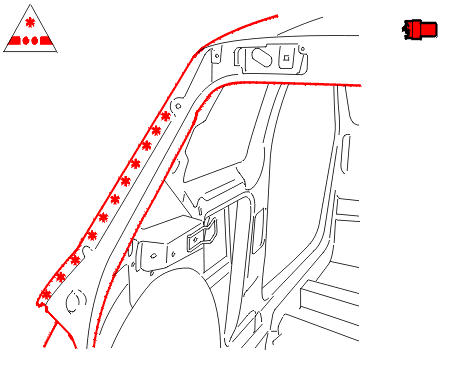

6 - CORTE

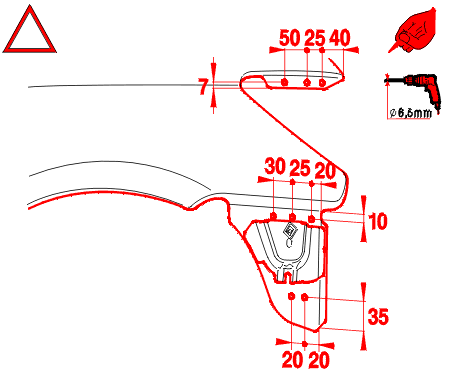

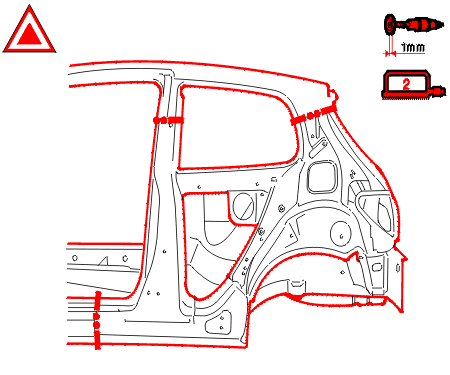

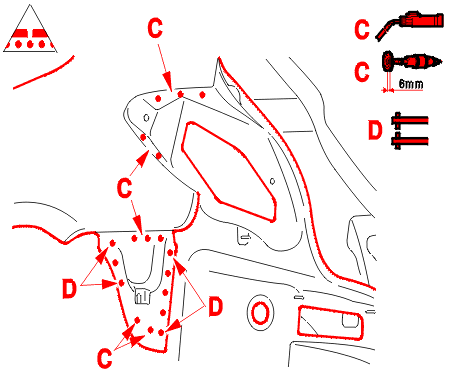

7 - DESENGRAPADO

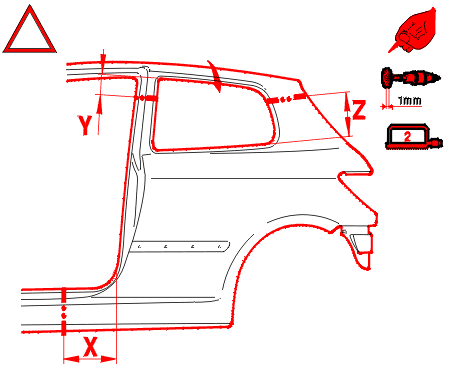

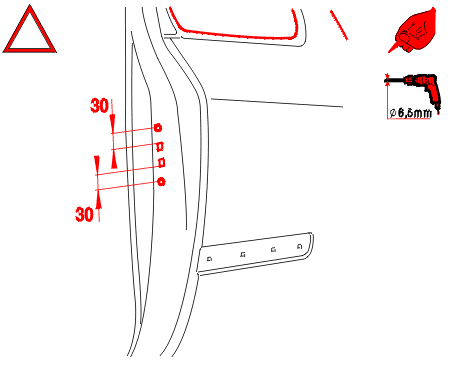

8 - AJUSTE

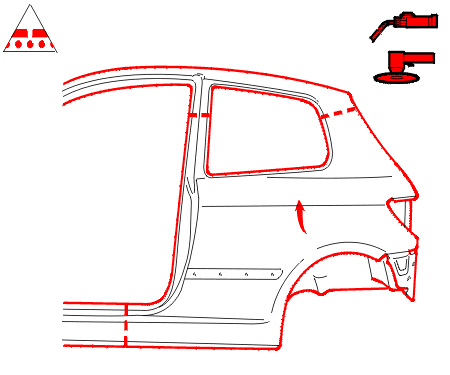

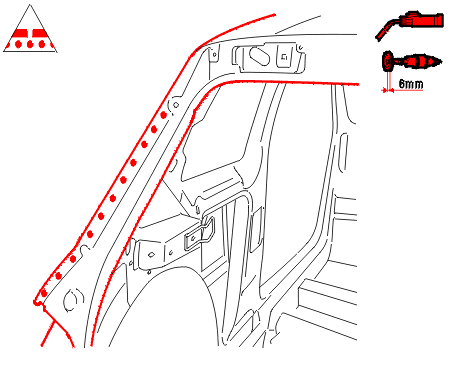

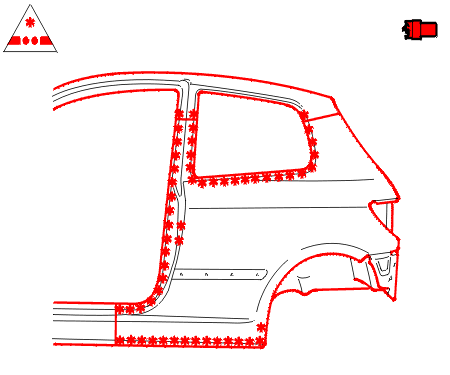

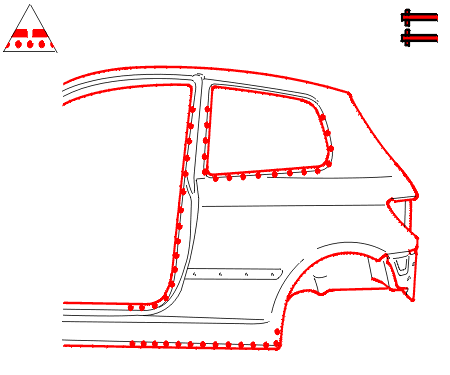

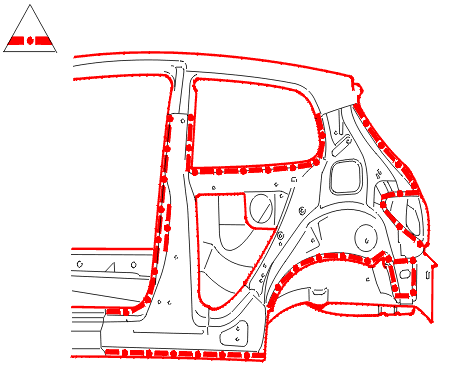

9 - SOLDADURA

10 - ENGATILLADO

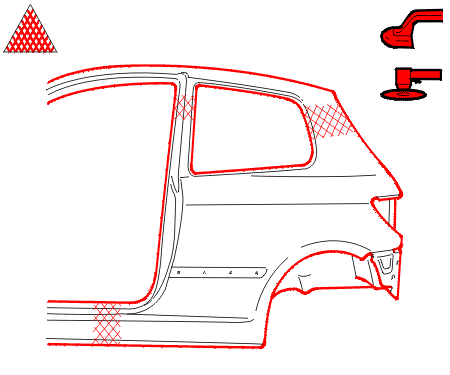

11 - ACABADO

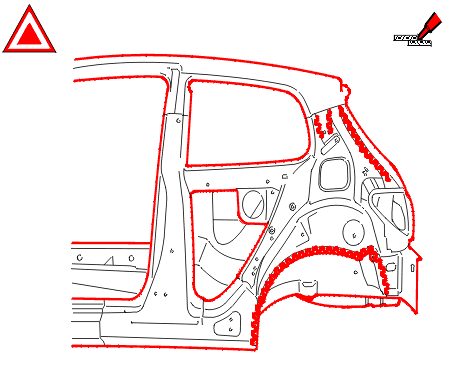

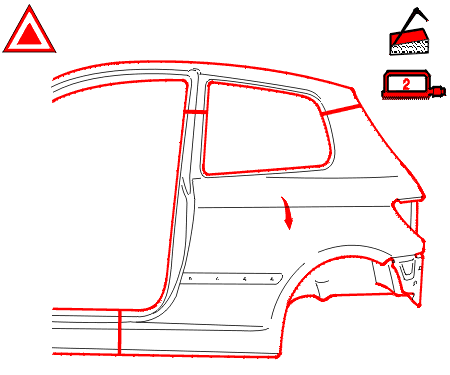

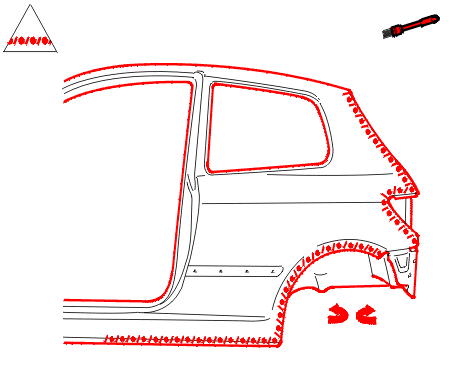

12 - ESTANQUIDAD

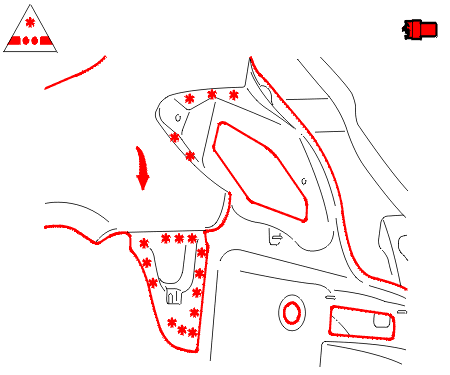

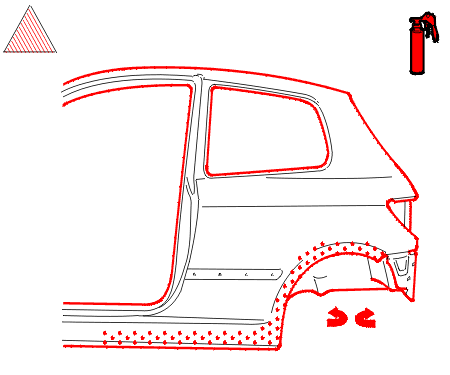

13 - PROTECCIÓN
