C5CG12K1 - 607

STACCO-RIATTACCO PARABREZZA

1 - ATTREZZATURE


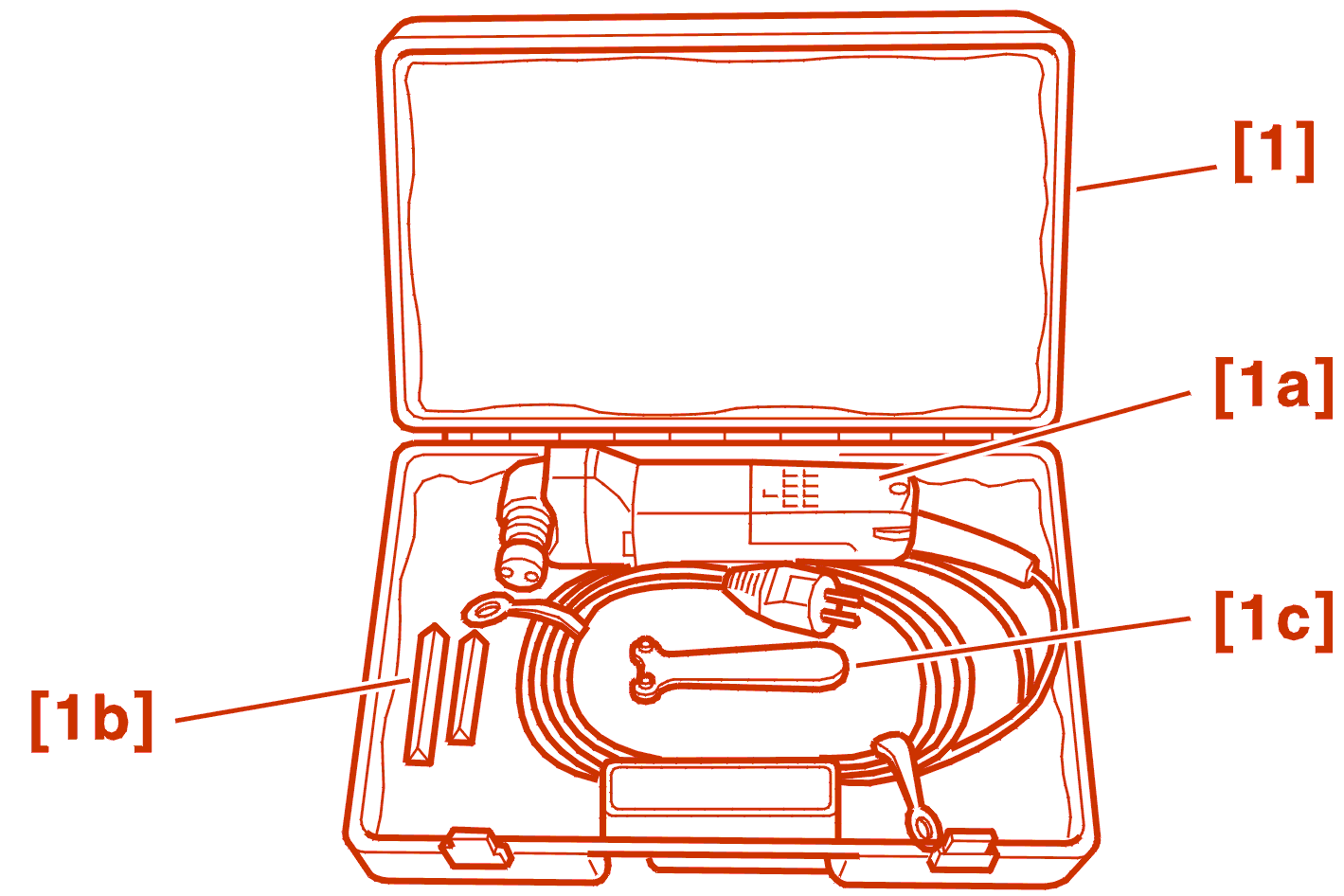

[1] Insieme coltello elettrico FEIN .

Composizione insieme :


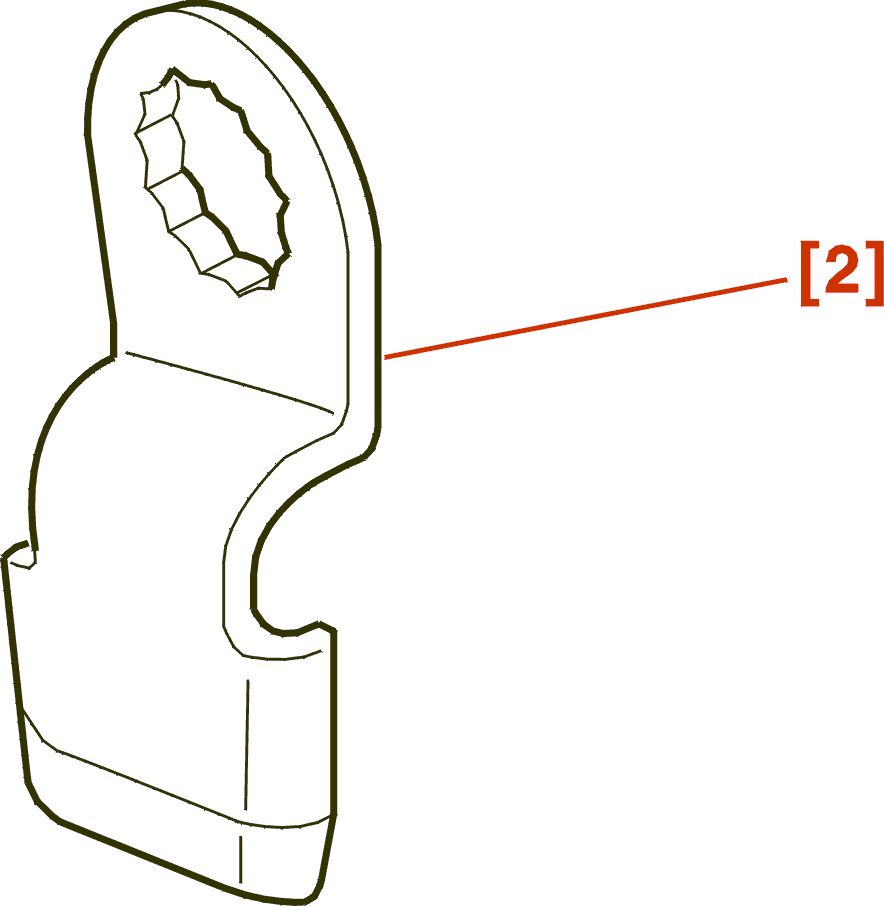

[2] : Lama pala N° 146 .

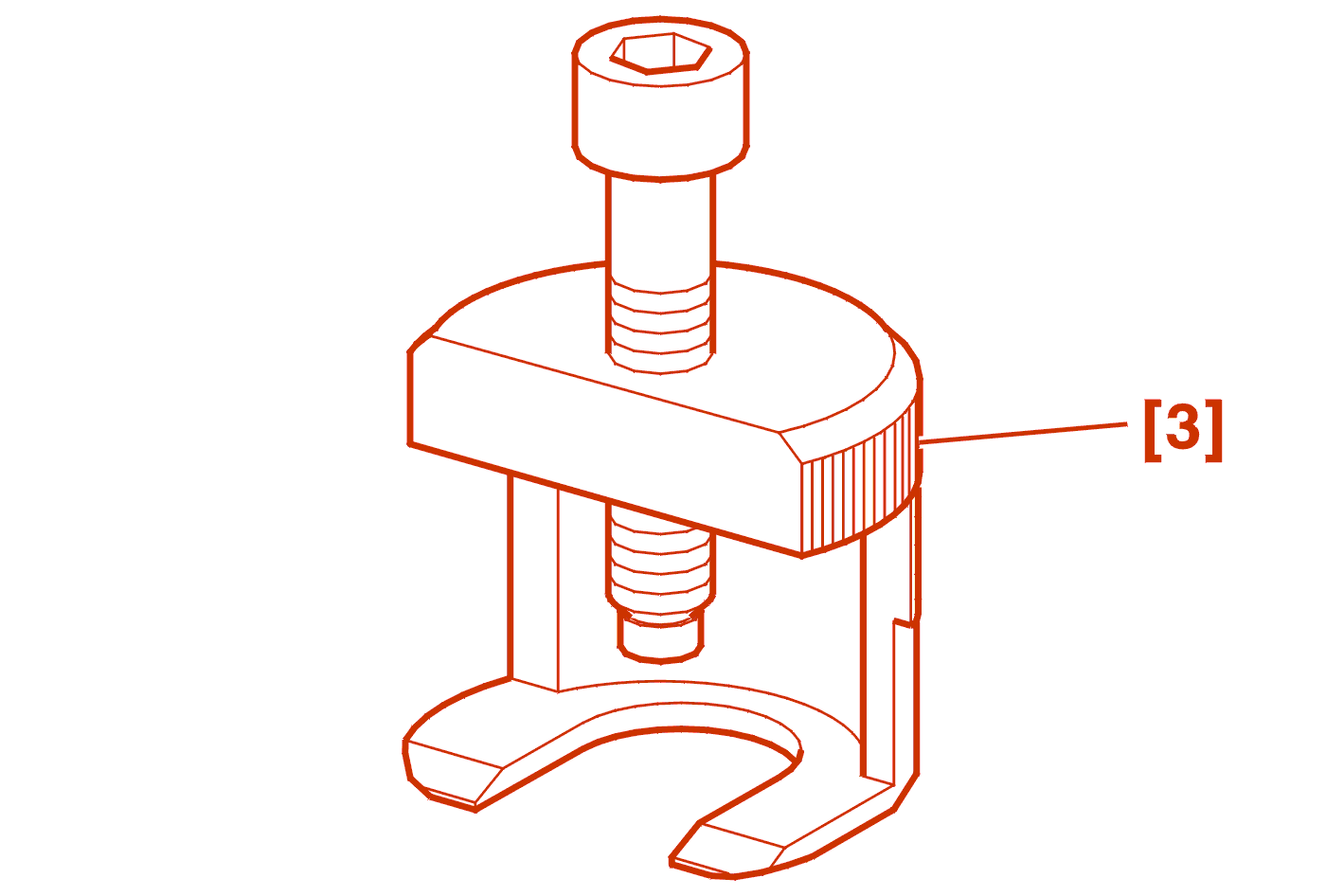

[3] : Estrattore del braccio del tergicristallo (-).1335 .

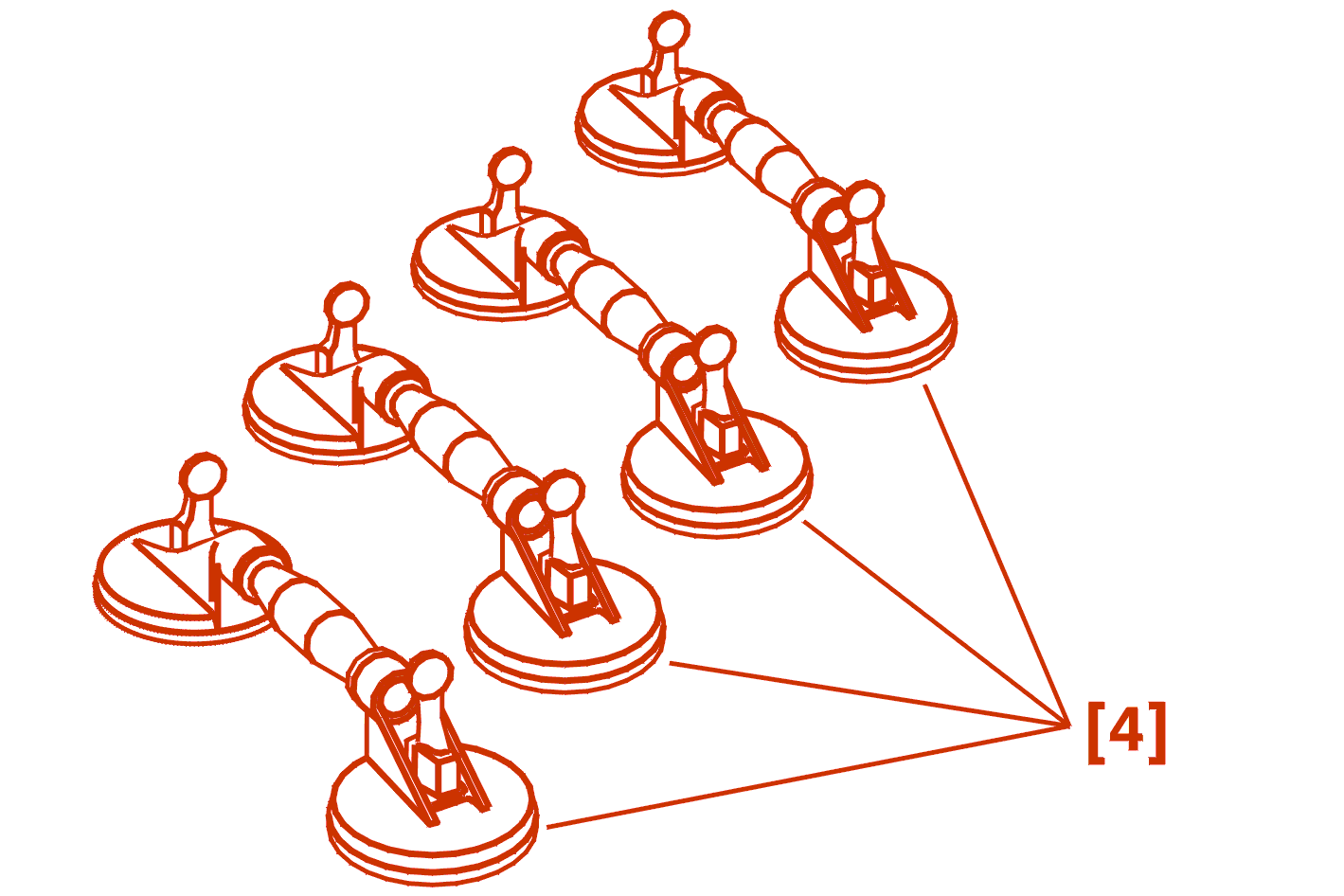

[4] : Ventose articolate .

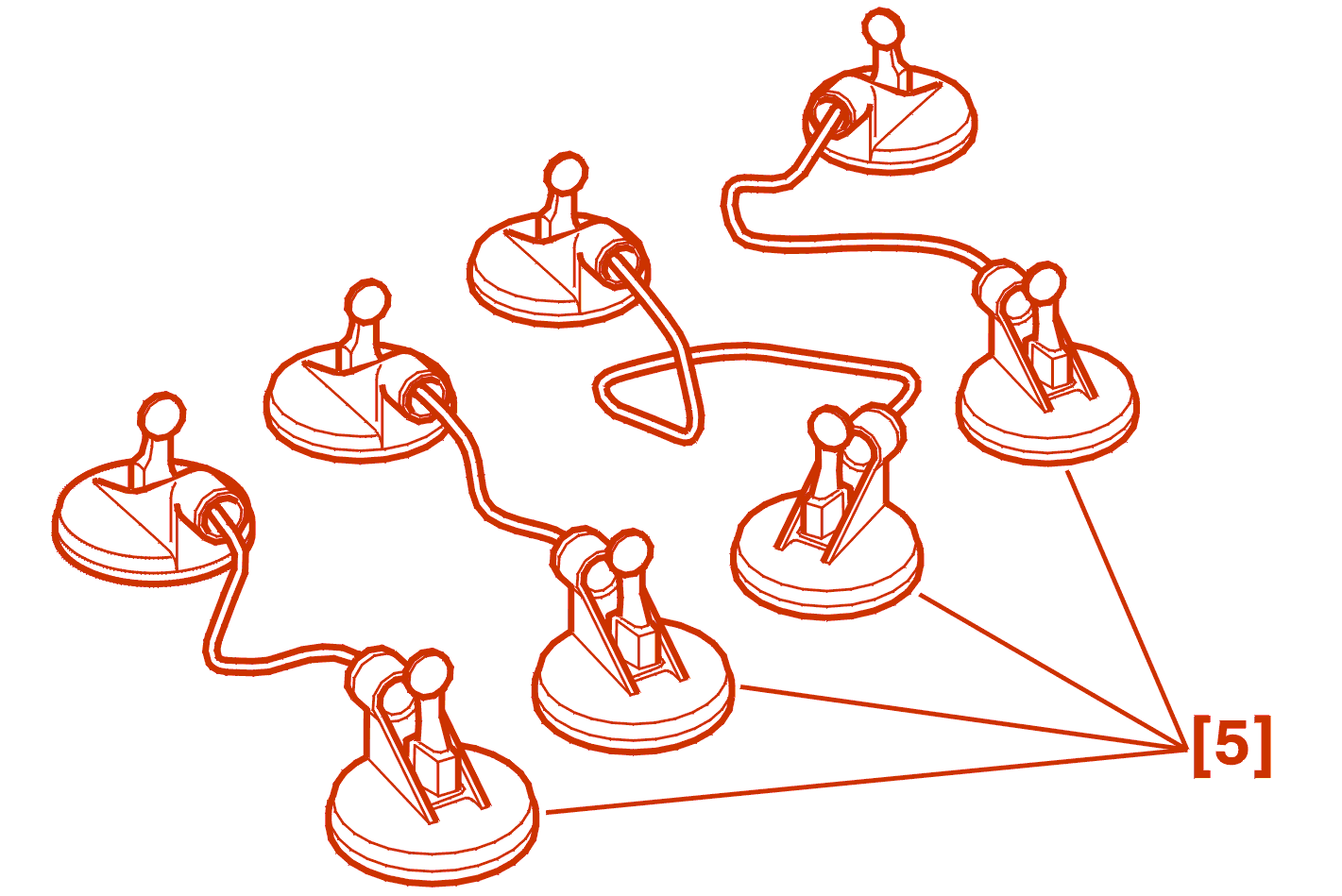

[5] : Ventose con filo .


[6] : Cofanetto cristalli :

2 - INSIEME PER INCOLLAGGIO

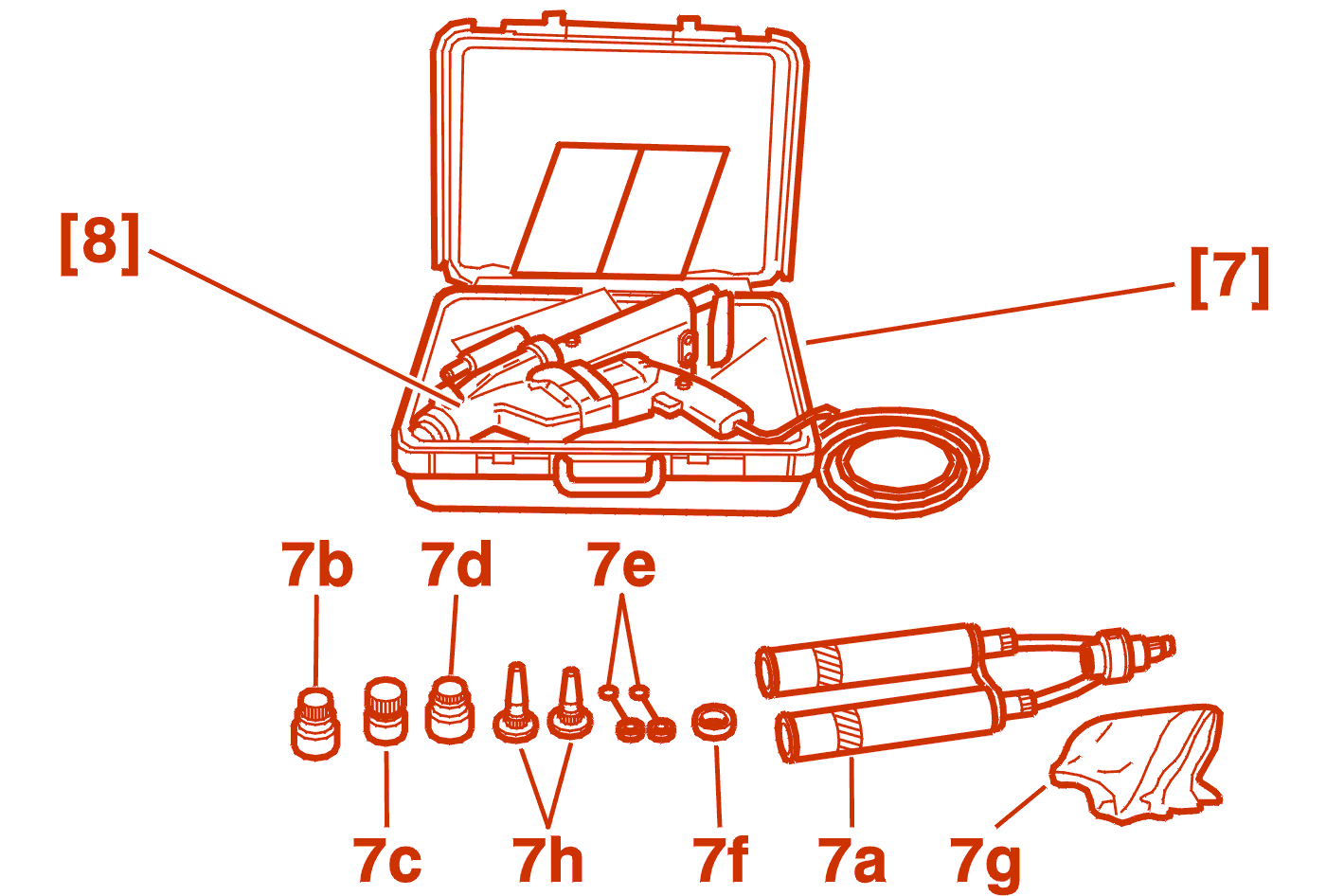

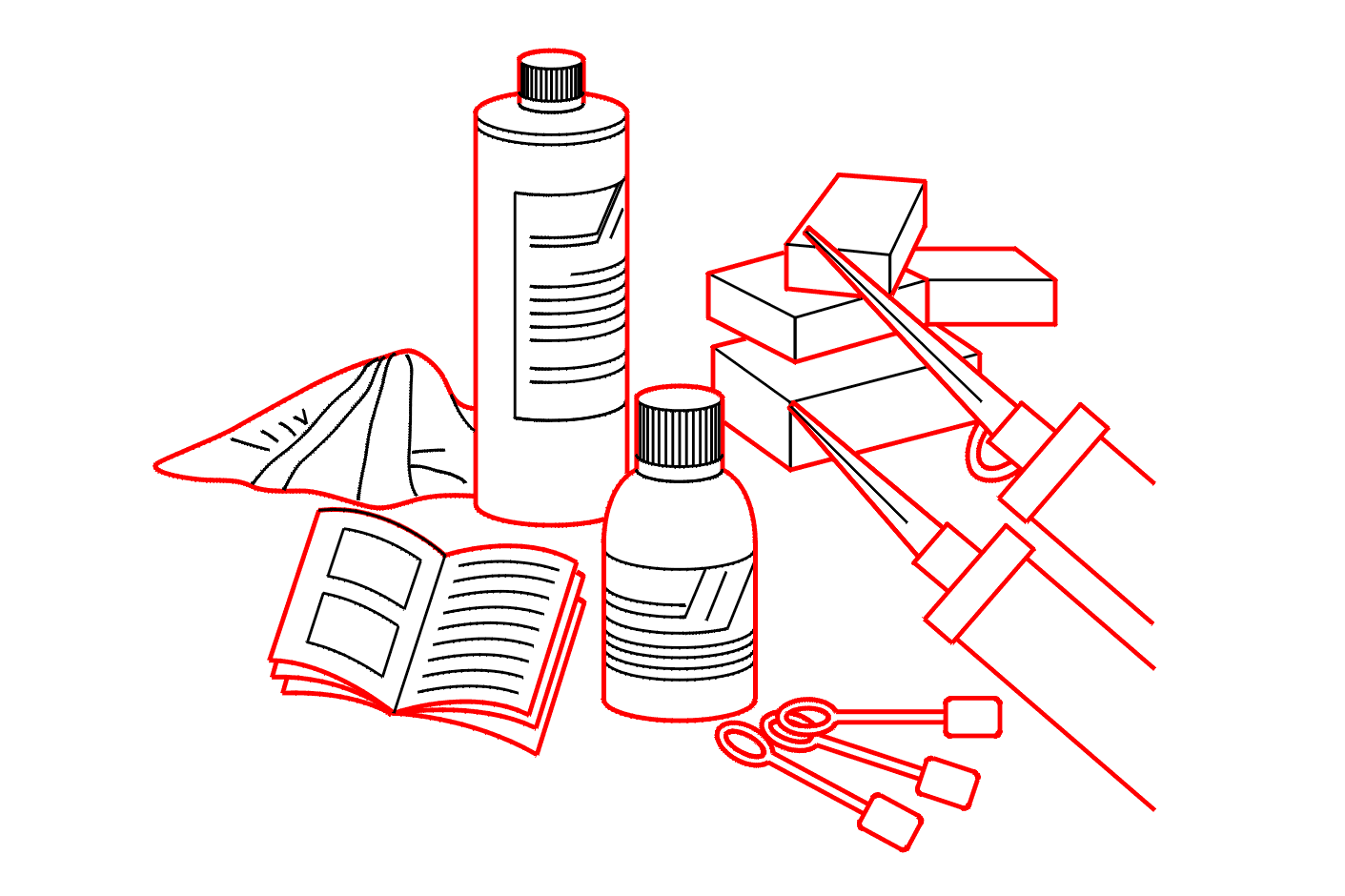

[7] : Kit per l'incollaggio (presa rapida) :

[8] : Pistola .

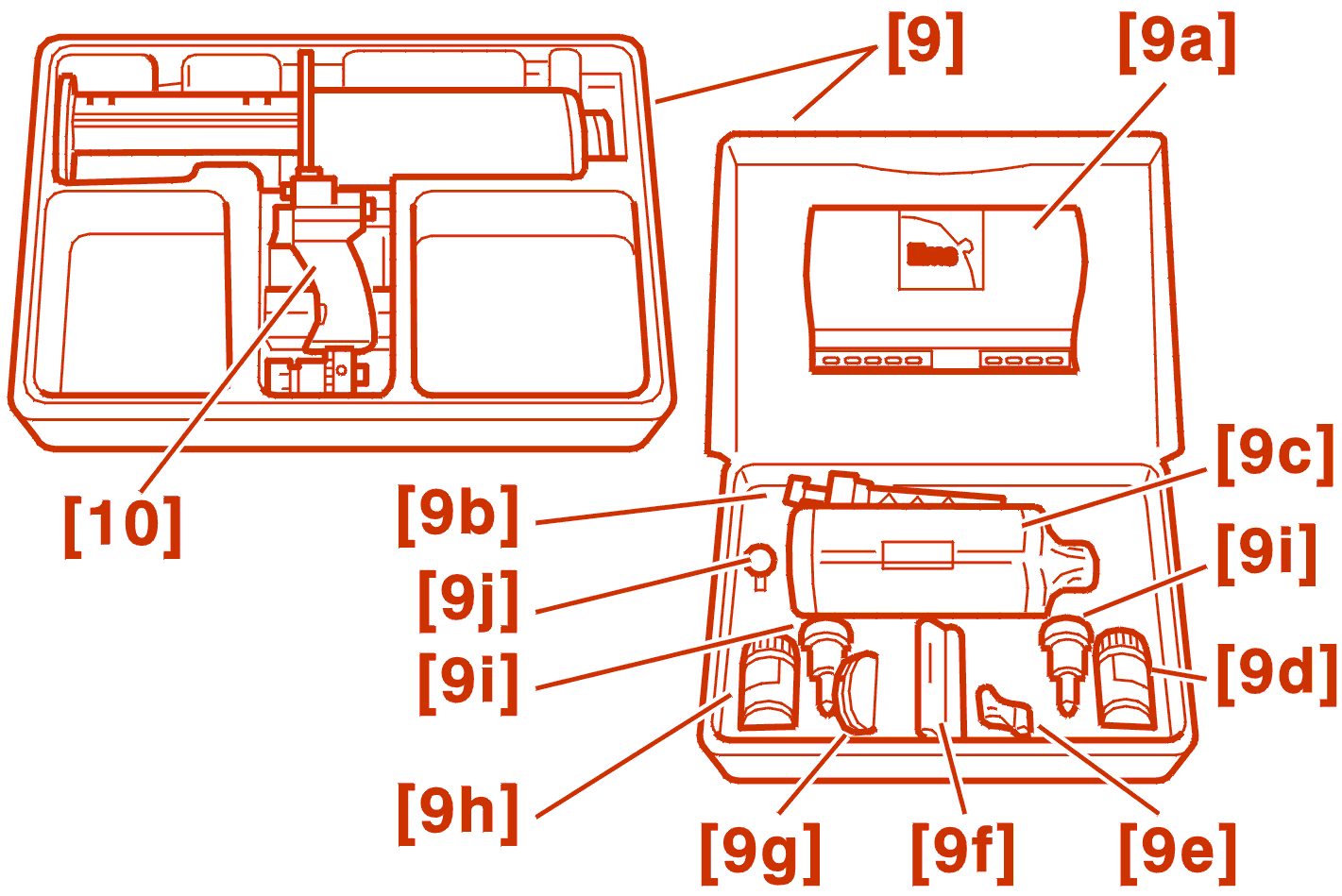

[9] : Kit per l'incollaggio (presa rapida) :

[10] : Pistola .

NOTA : possono essere utilizzati i seguenti insiemi di incollaggio mono-componenti .

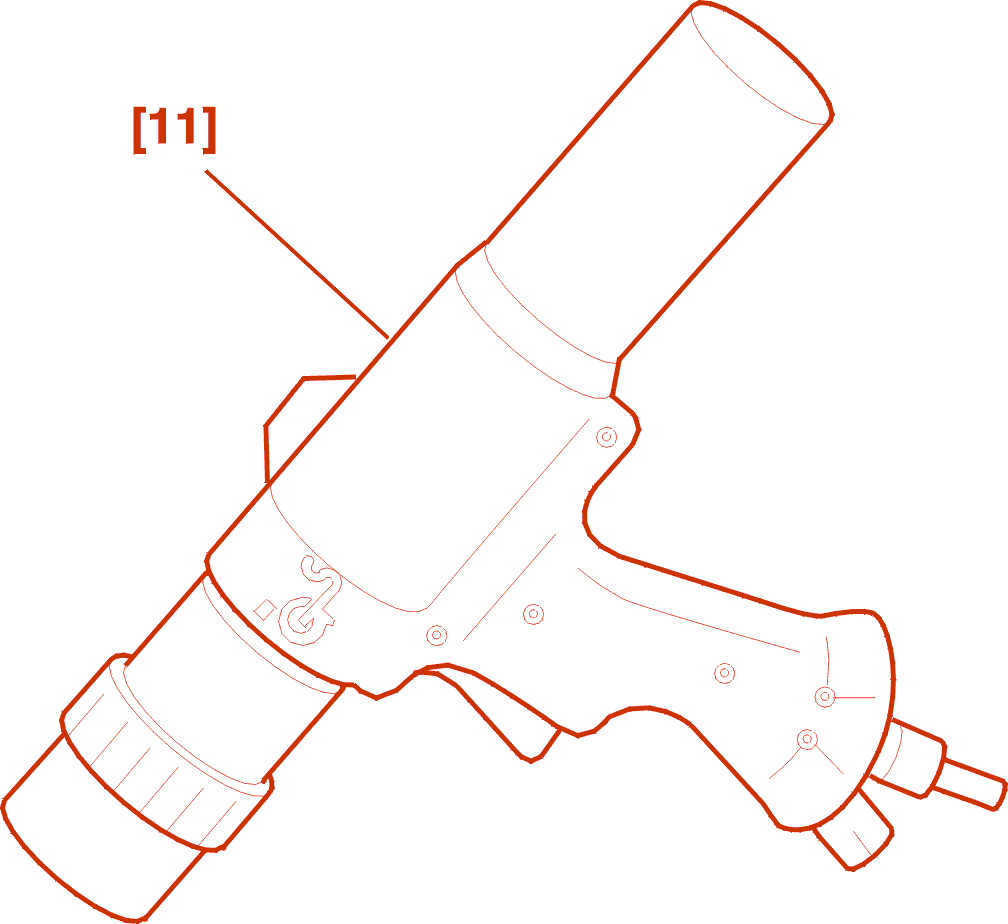

[11] : Pistola pneumatica .

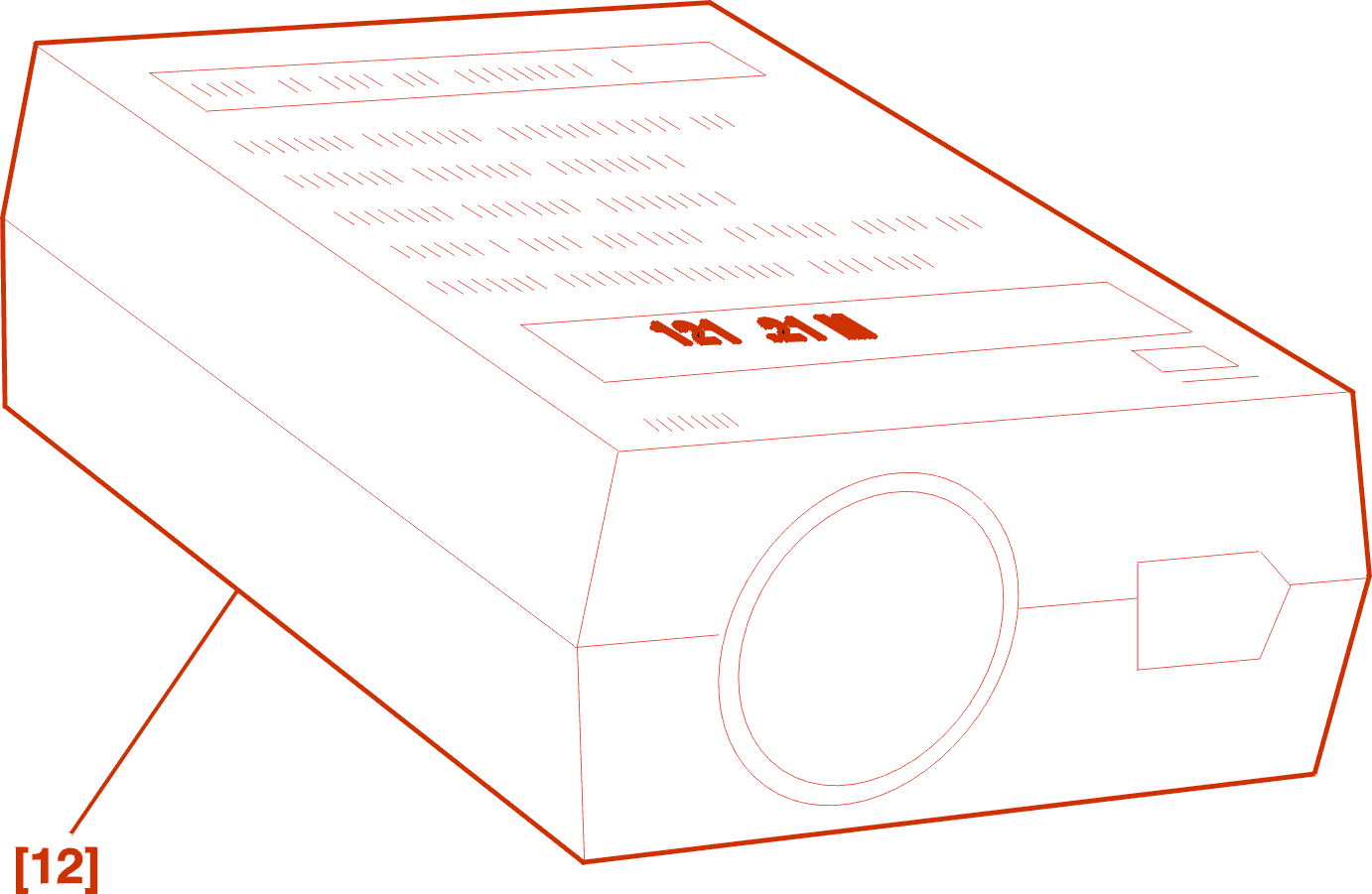

[12] : Scalda-cartuccia (Per pre-riscalcare le cartucce ultrarapide) .


[13] : Kit di incollaggio :

3 - SMONTAGGIO

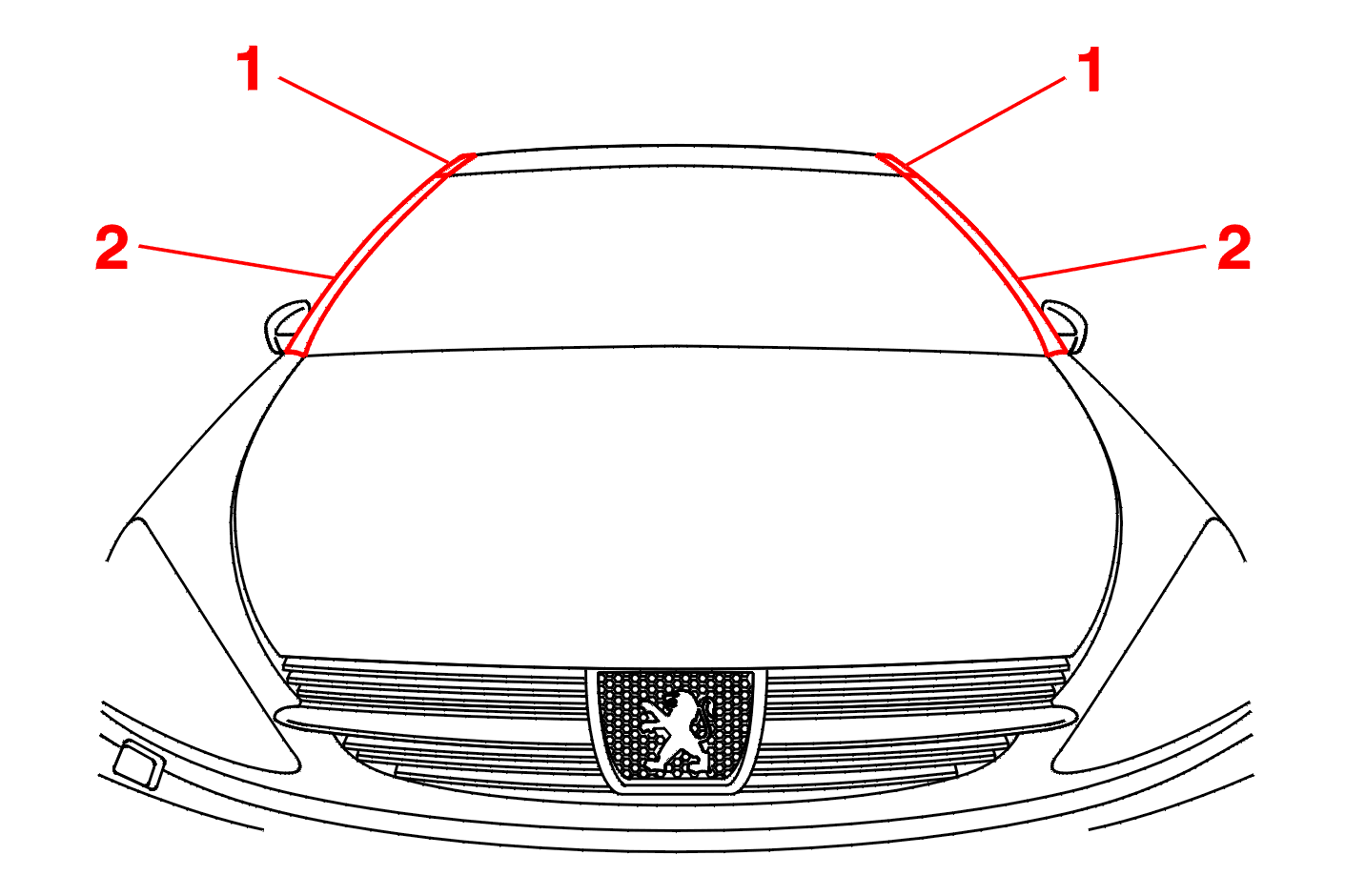

Smontare :


Smontare :

Usando l'attrezzo [3], Smontare : I BRACCI DEL TERGICRISTALLO .

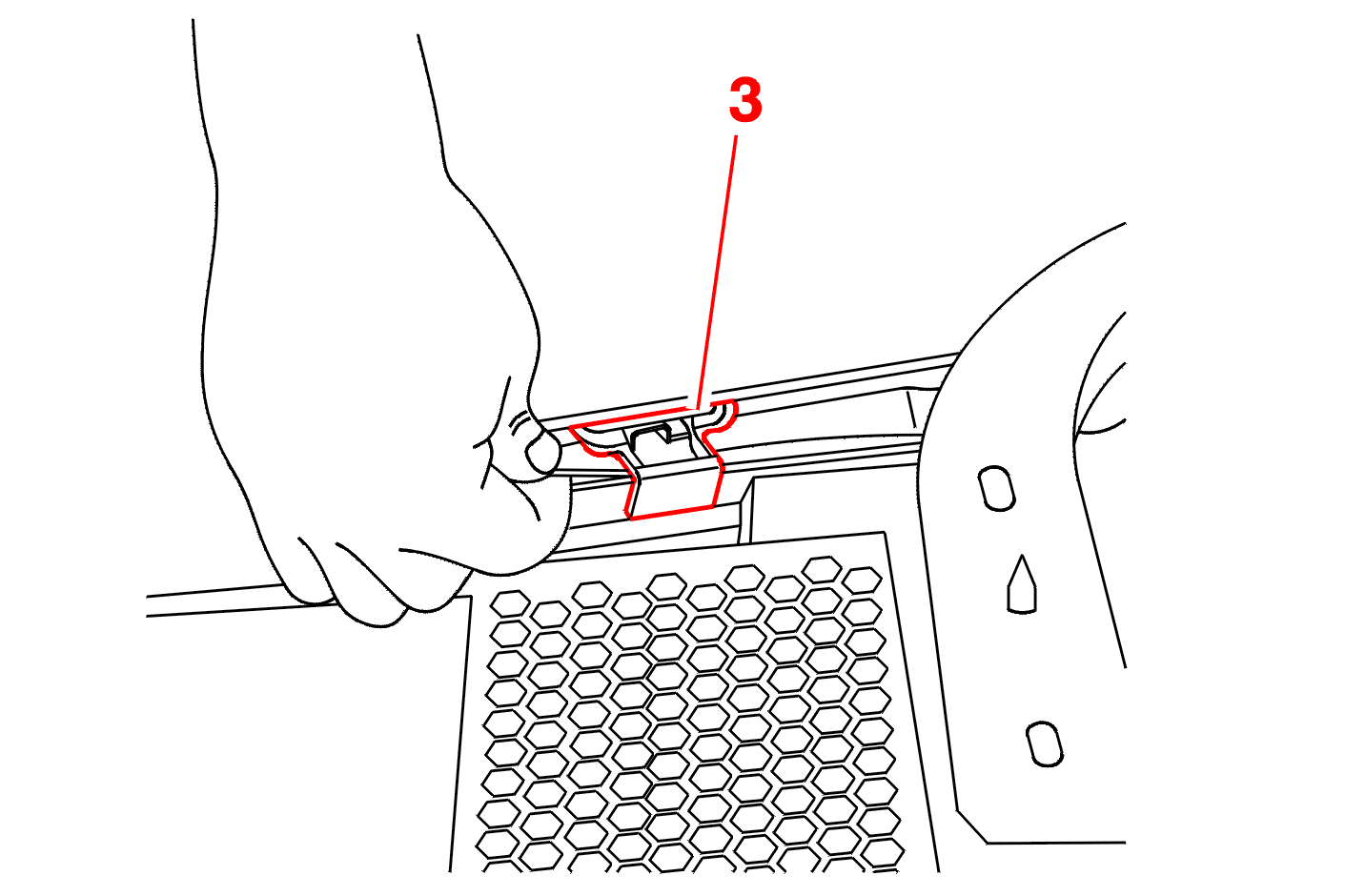

Smontare : I supporti (3) della base del parabrezza .

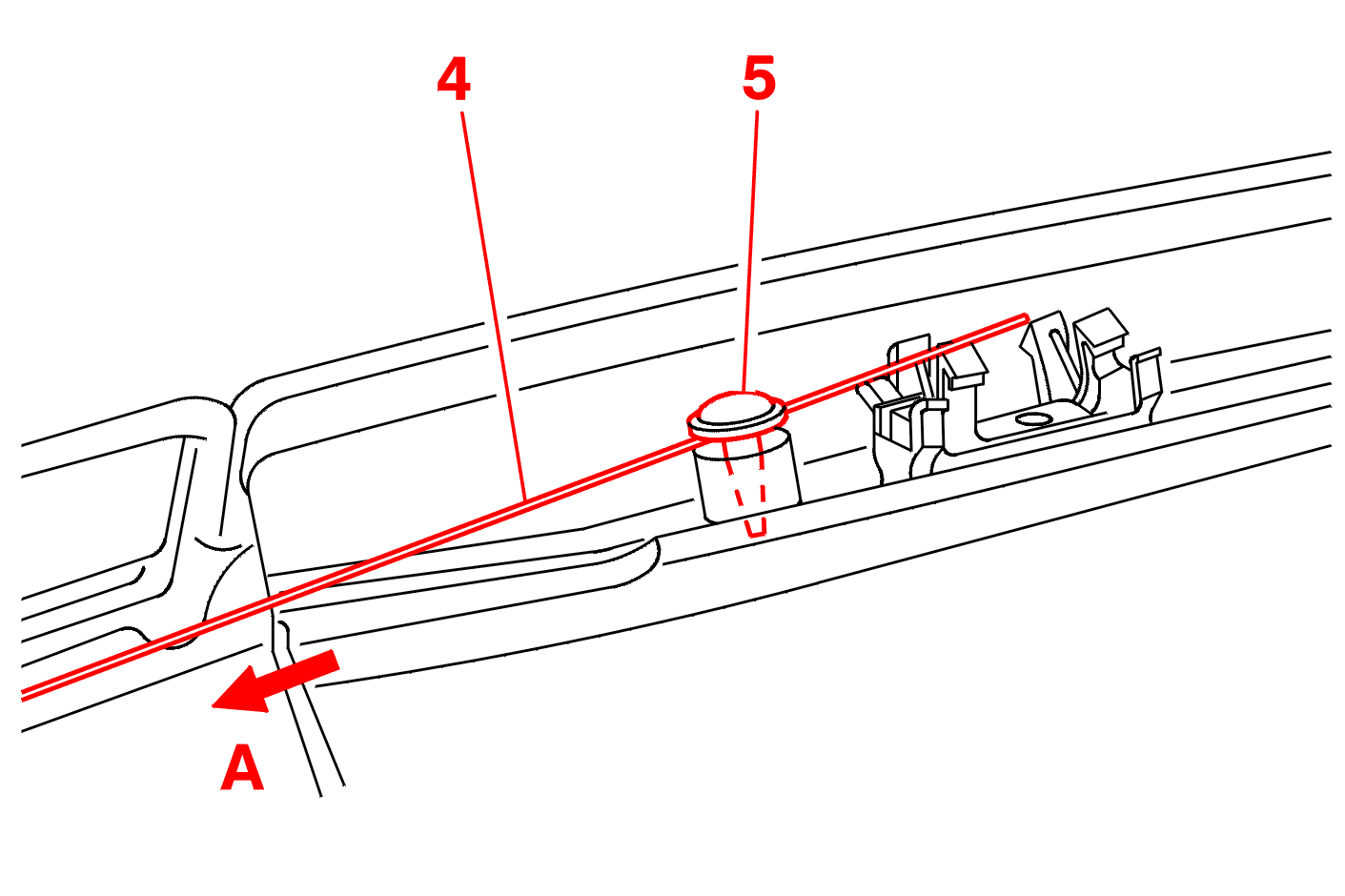

Fissare il filo di taglio (4) sul fissaggio (5) .

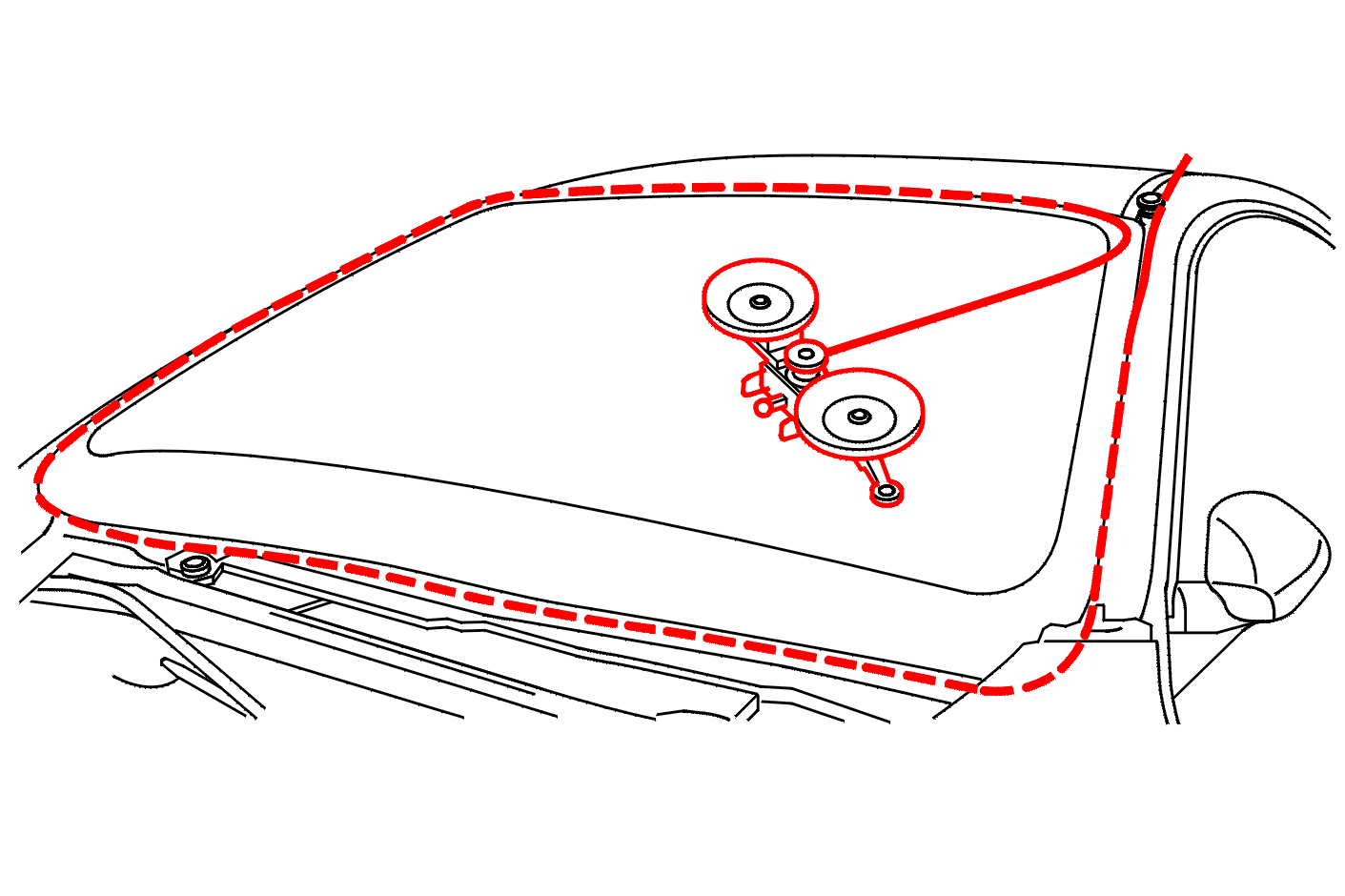

Passare il filo sotto il parabrezza, secondo (A), su tutto il perimetro .

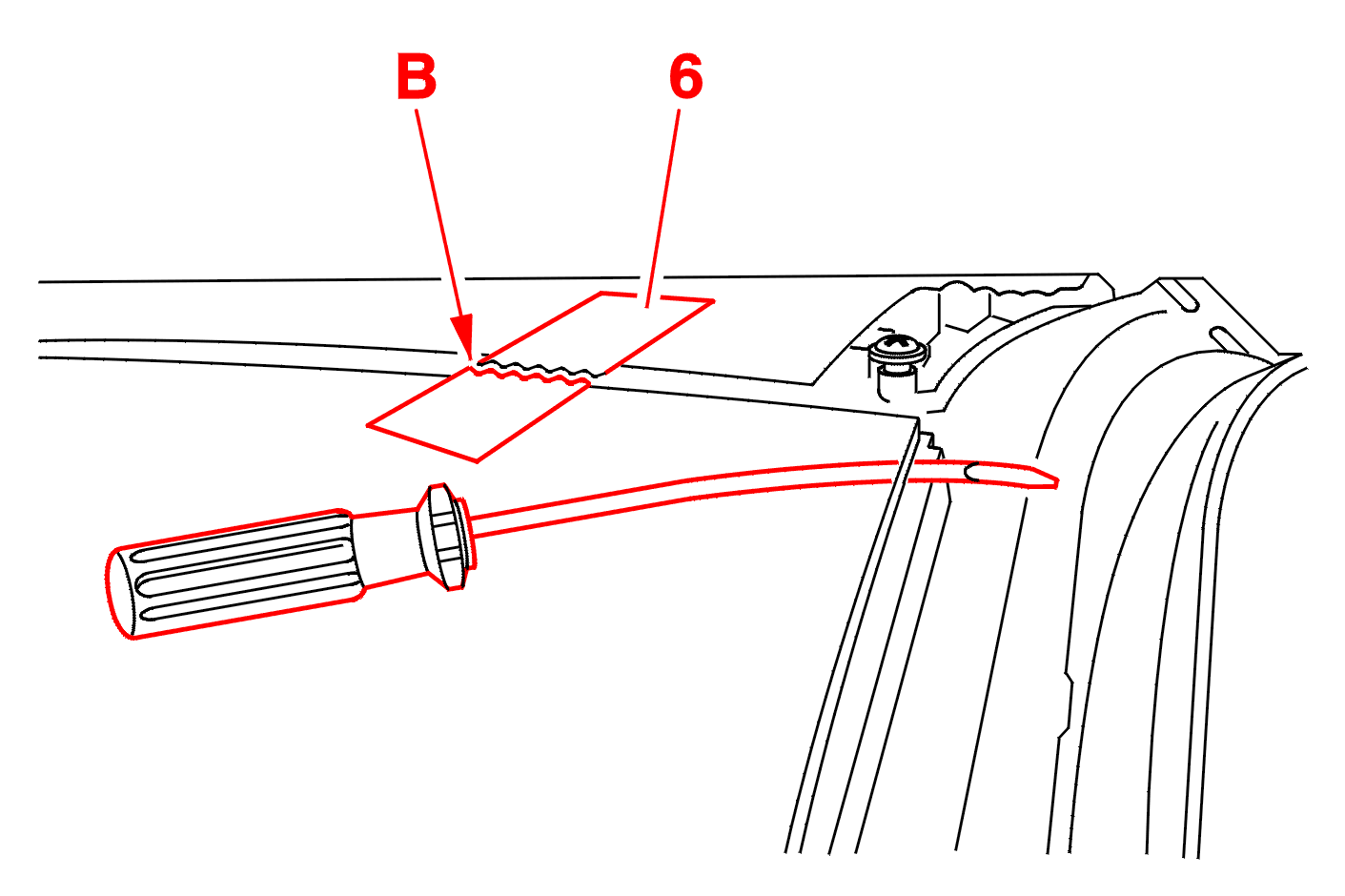

NOTA : in caso di recupero del parabrezza, mettere dei nastri adesivi (6), che serviranno da riferimento per il montaggio, tagliare in (B) .

Far passare la lesina attraverso il cordone di colla, dall'interno verso l'esterno, nell'angolo superiore sinistro del parabrezza .

Infilare il filo di taglio nella lesina e farlo passare all'interno (50 cm circa) .


ATTENZIONE : al momento della tensione del filo da taglio, controllare il corretto posizionamento del filo sotto il parabrezza .

Fissare l'altra estremità del filo da taglio nel dispositivo di avvolgimento e tagliare la prima parte fino al centro del parabrezza .

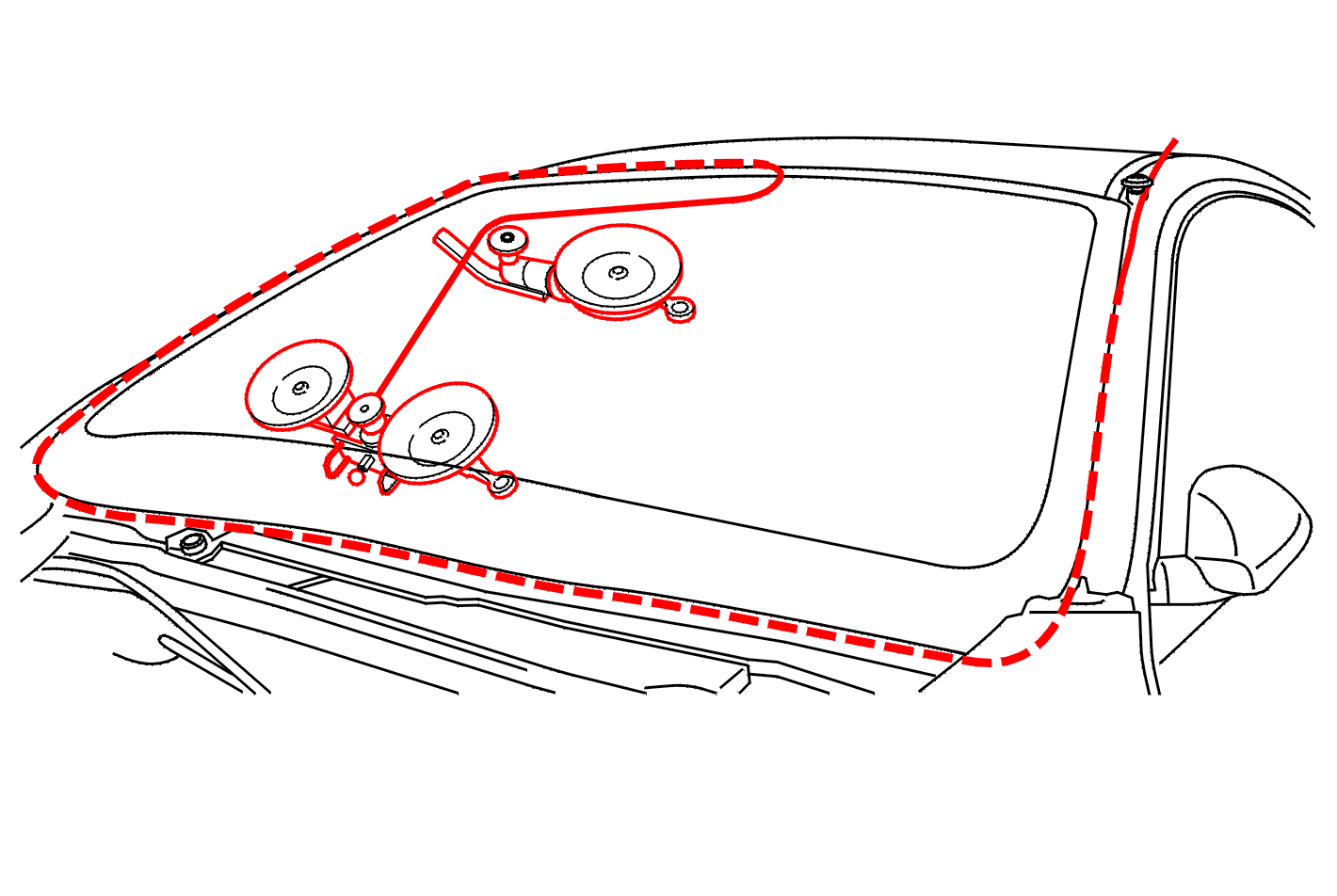

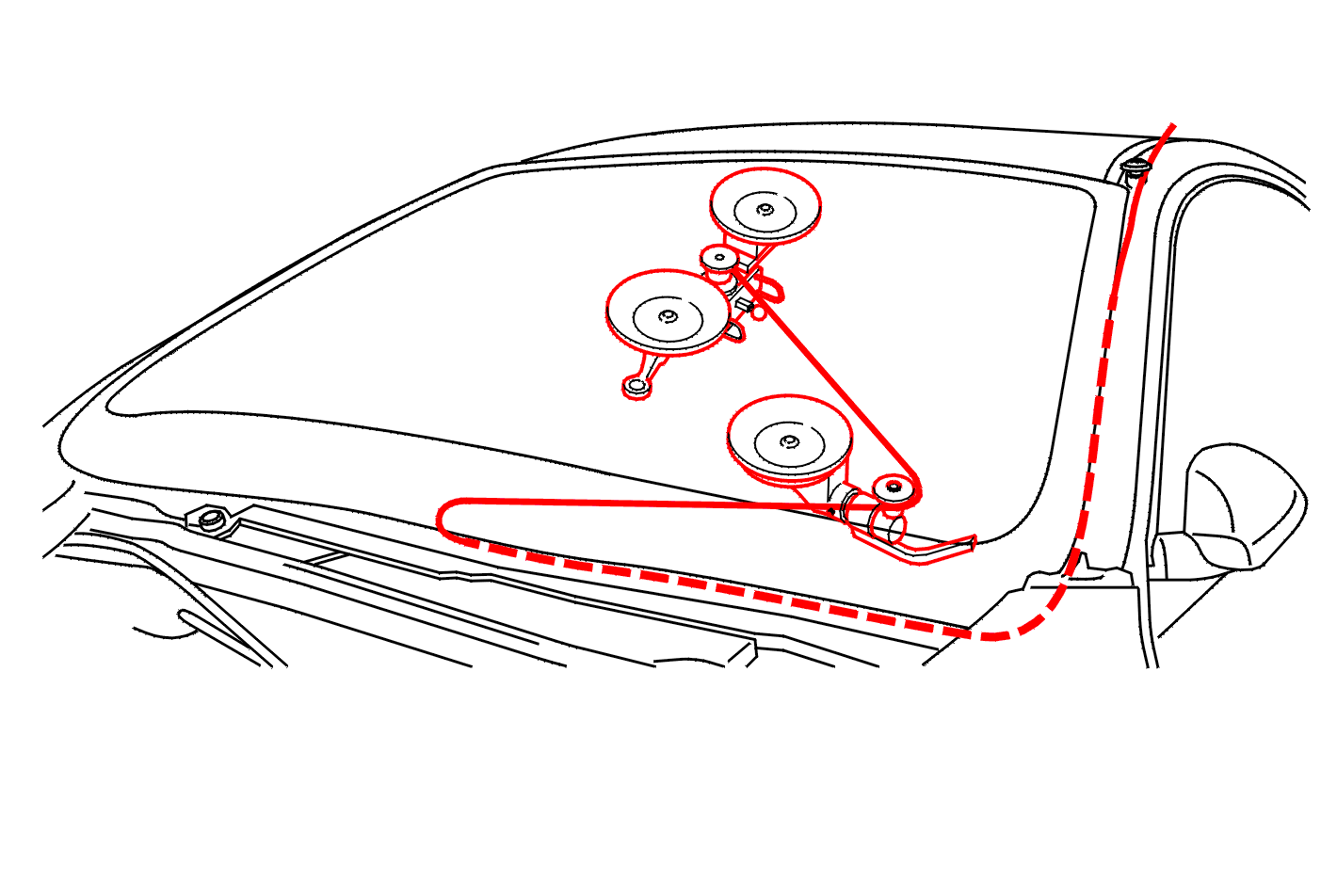

Trasportare il dispositivo di avvolgimento come indicato dalla figura, e installare il rullo di rinvio .

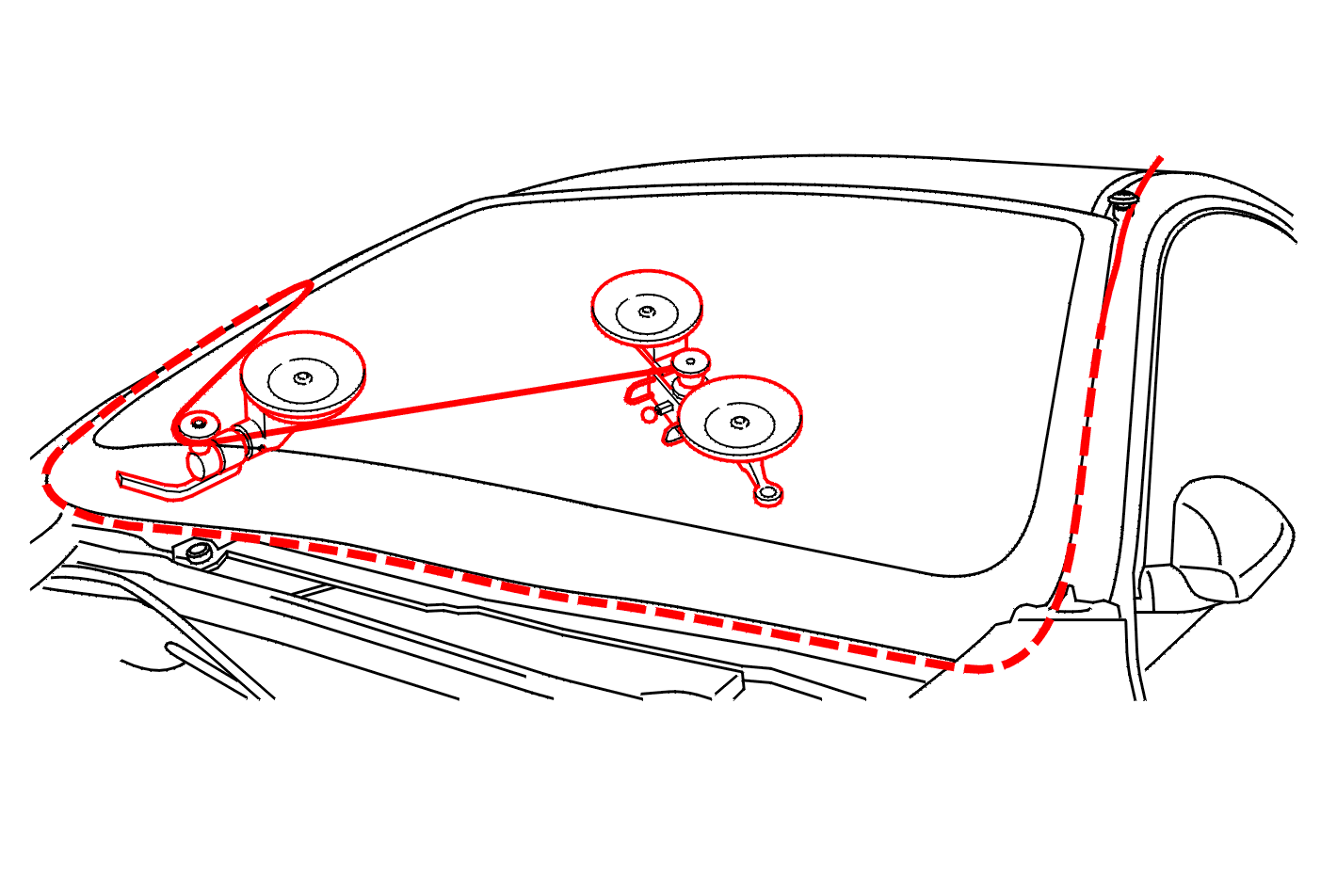

Far passare il filo come indicato dalla figura .

Continuare il taglio fino a che il filo non sia più guidato dal rullo di rinvio; poi, togliere il rullo di rinvio e proseguire con il taglio .


Proseguire il taglio secondo l'illustrazione sopra mostrata, nelle stesse condizioni precedenti .


Proseguire il taglio secondo l'illustrazione sopra mostrata, nelle stesse condizioni precedenti .

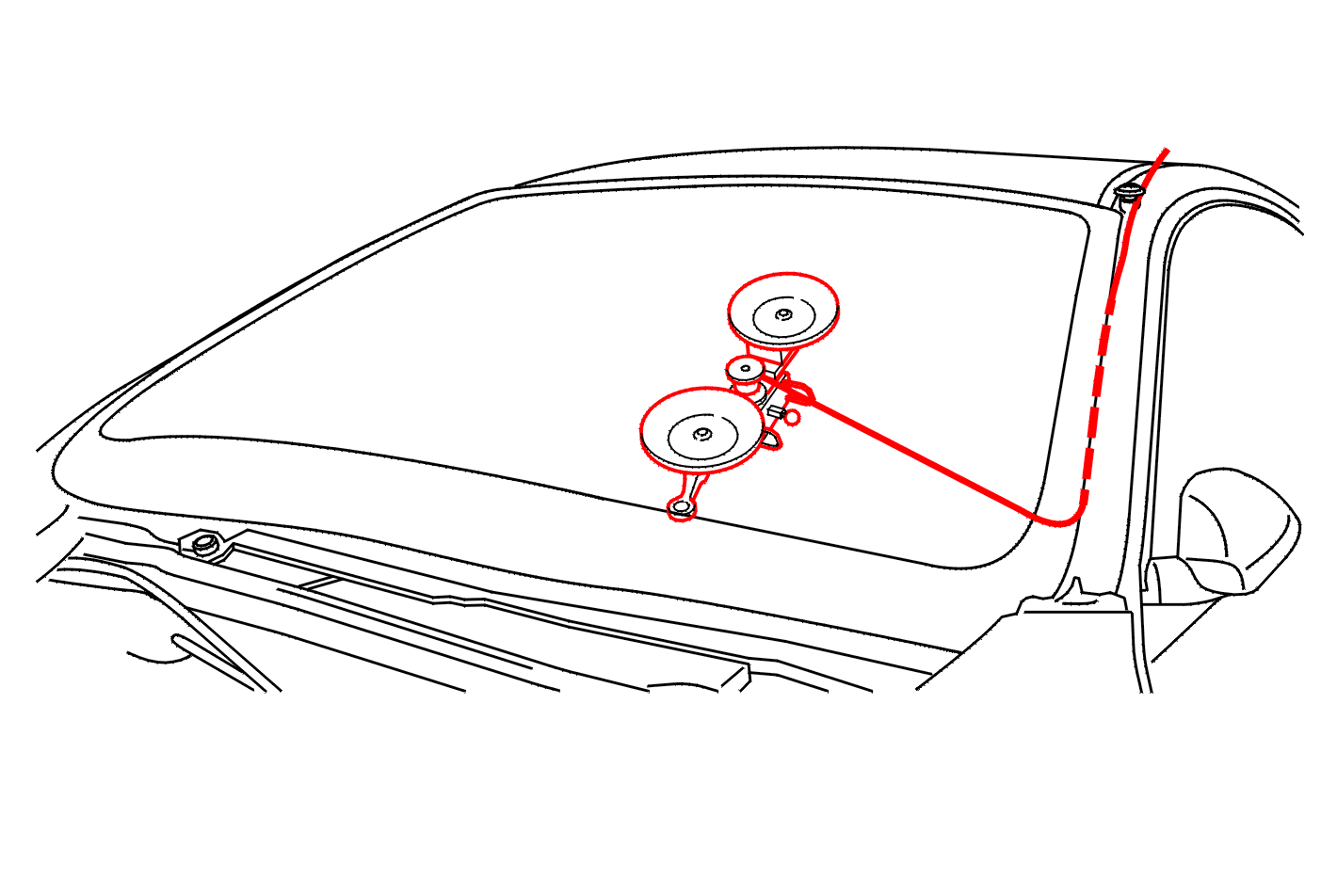

Trasportare il dispositivo di avvolgimento come indicato dalla figura e terminare il taglio .

Smontare il parabrezza usando delle ventose articolate [4] .

4 - RIMONTAGGIO

4 - 1 - PREPARAZIONE BATTUTA E PARABREZZA

Proteggere il cruscotto .

Dotare il coltello elettrico della lama N° [2] .

Asportare i cordoni di colla sul parabrezza e sulla battuta .


Posizionare il cristallo sul vano .

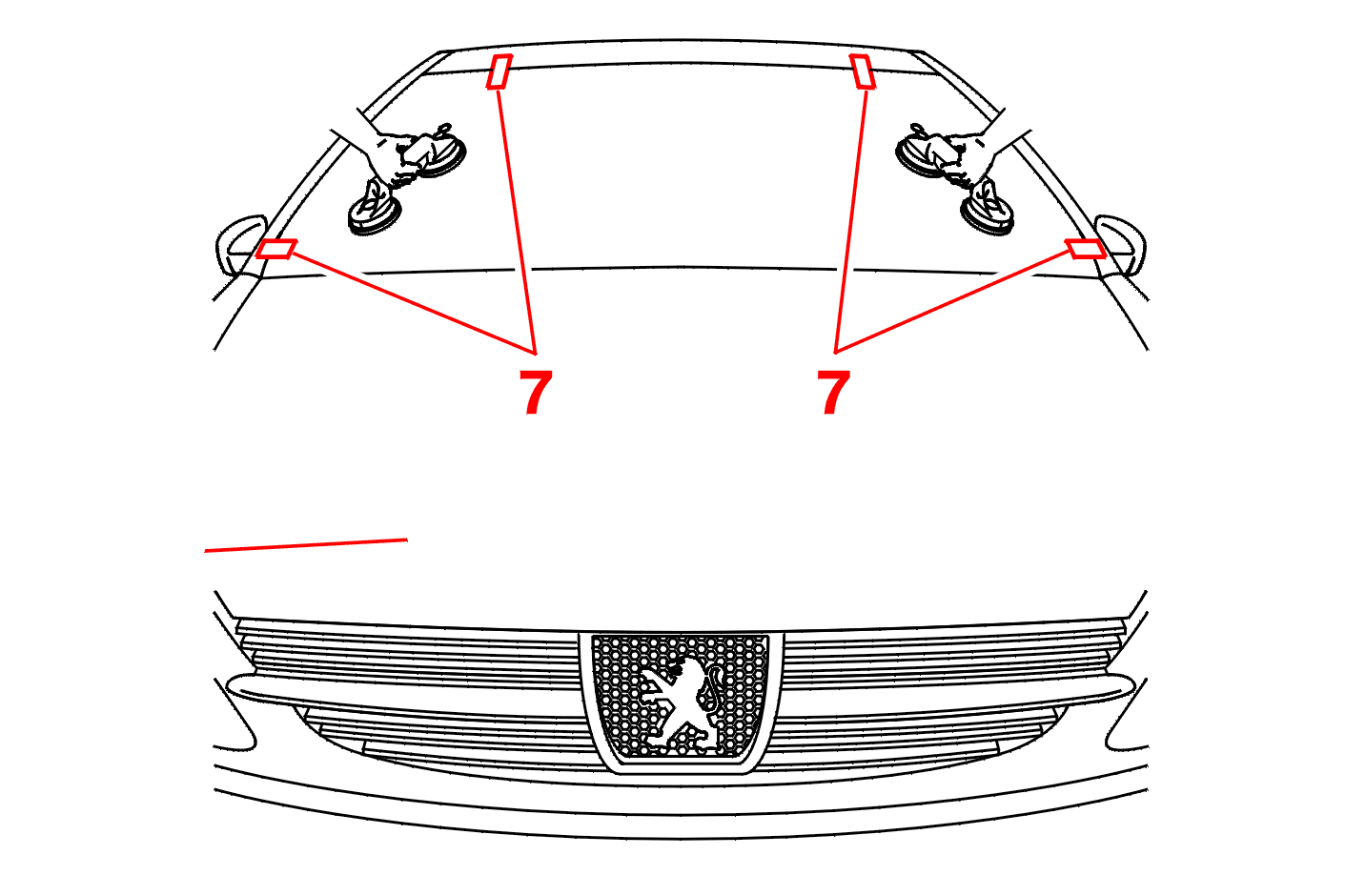

NOTA : in caso di sostituzione del parabrezza, centrarlo e posizionare dei nastri adesivi (7), come sopra indicato .

Tagliare gli adesivi e smontare il vetro .

Fare i ritocchi anticorrosione .

Sgrassare la battuta ed il parabrezza con il prodotto scelto nel kit di incollaggio .

Lasciare asciugare 10 minuti .

Applicare i fondi lamiera e vetro scelti nell'insieme di incollaggio .

4 - 2 - INCOLLATURA


Mettere nella pistola estrusore il gruppo miscelatore .

Prendere il diffusore fornito nel gruppo di incollaggio .

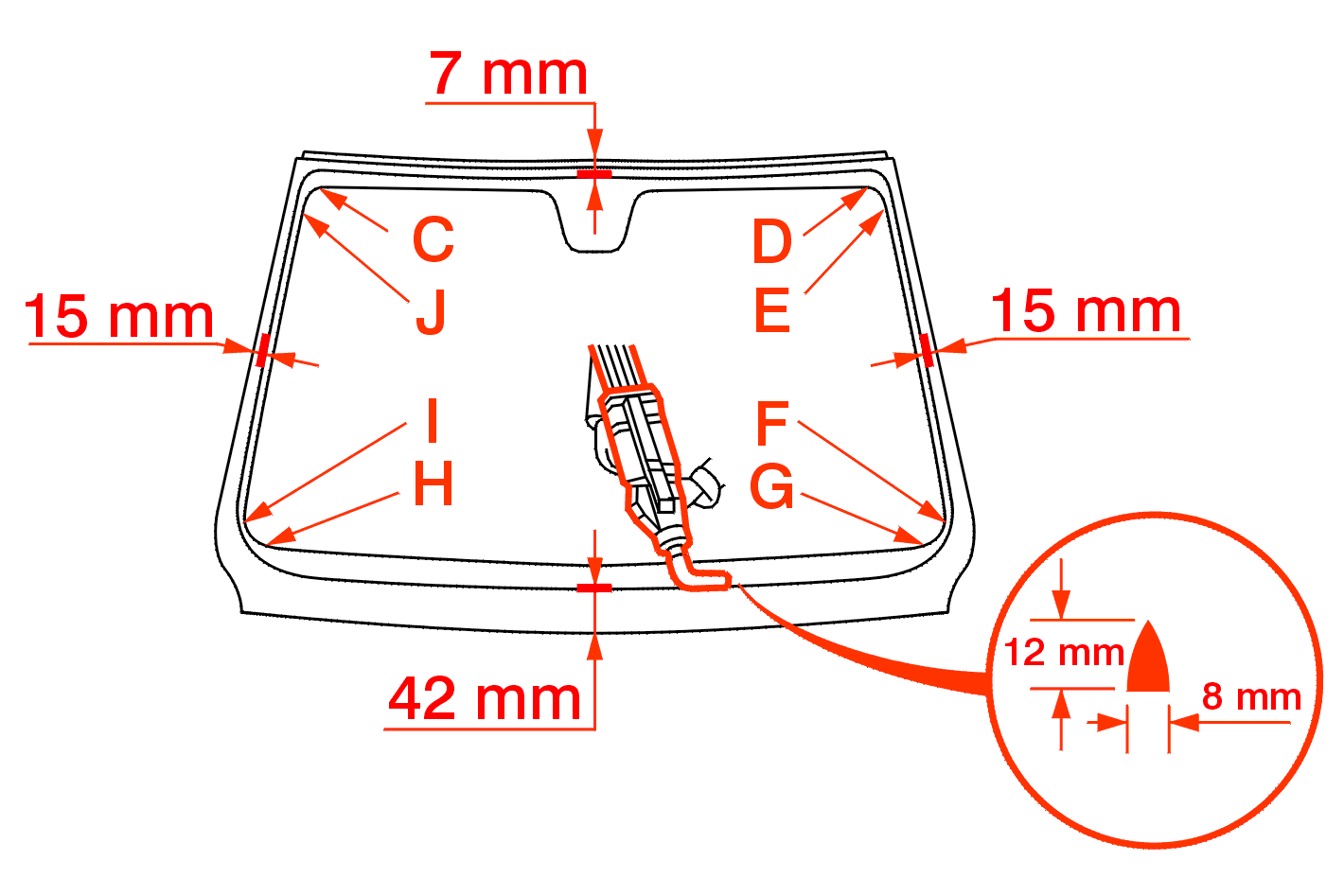

Tagliare il raccordo del diffusore a ø 8 mm per un'altezza di 12 mm .

Applicare il cordone di colla :

IMPERATIVO : il tempo tra l'applicazione del mastice sul vetro e il posizionamento di quest'ultimo sul veicolo non deve superare gli 8 mn (per i mastici di incollatura a presa rapida) .


Rimontare i supporti (3) della parte bassa del parabrezza .

Posizionare il parabrezza rispetto ai nastri adesivi, sollevando la parte inferiore verso il cofano per non mettere della colla sul cruscotto .

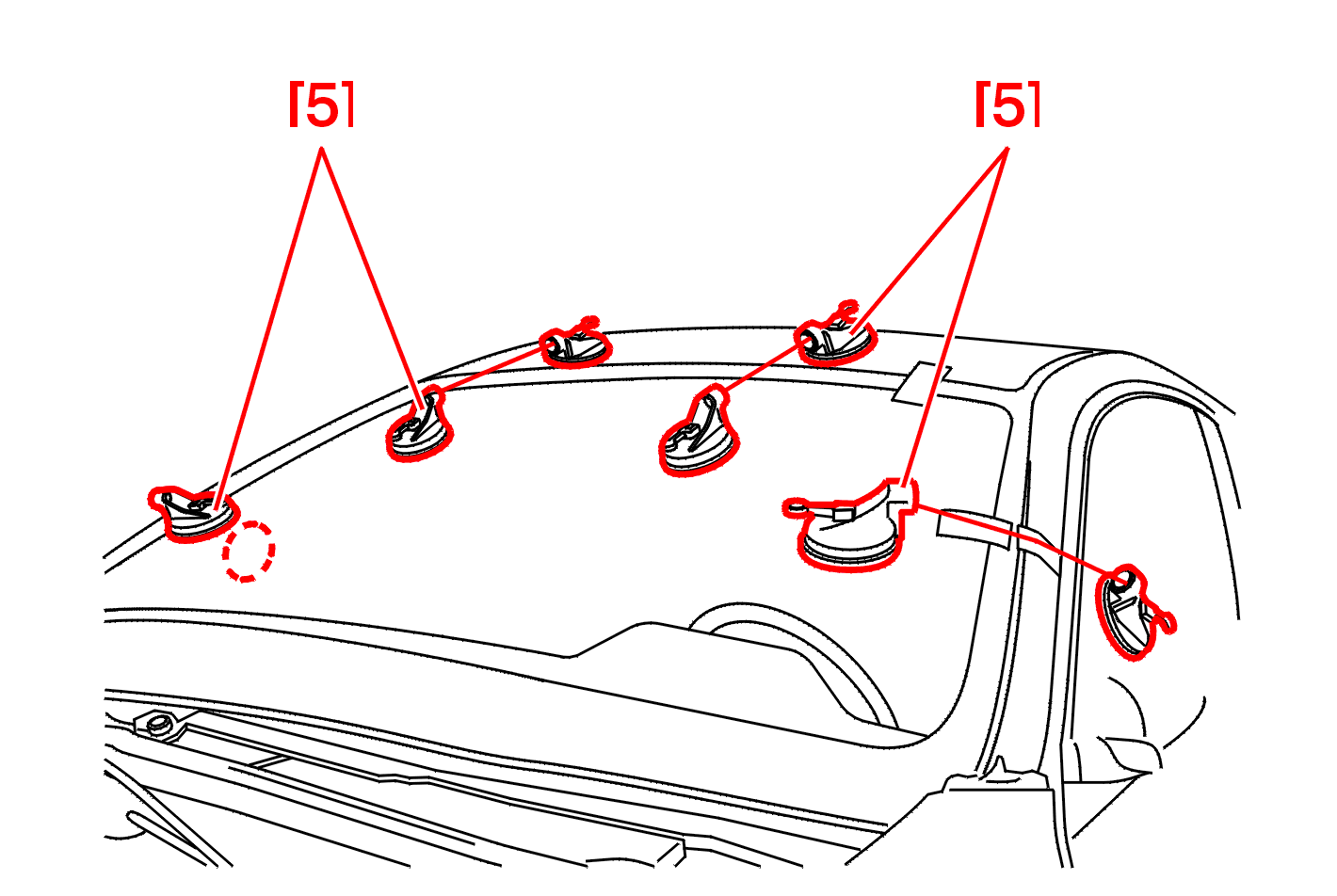

Esercitare una pressione costante usando le ventose a filo [5] .

Lasciar polimerizzare 30 minuti prima di ogni operazione .

Attaccare i gruppi braccio-spazzola sui punti del vetro contrassegnati (linea punteggiata sulla serigrafia) .

Continuare le operazioni di montaggio nell'ordine inverso alle operazioni di smontaggio .

Verificare :

Pulire il cristallo .
